矩形不只是直徑的哦!還可以圓角的矩形，那要怎么創建呢？
1、打開cad2018軟件，點擊矩形工具?；蚴禽斎雛ec空格。

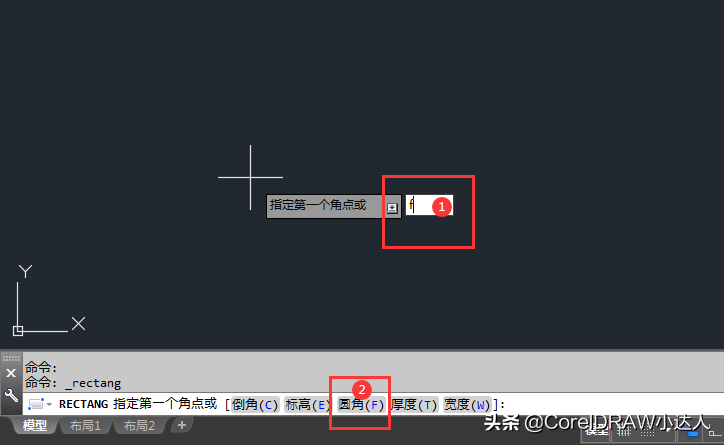

2、點擊圓角（F）或是輸入F空格。

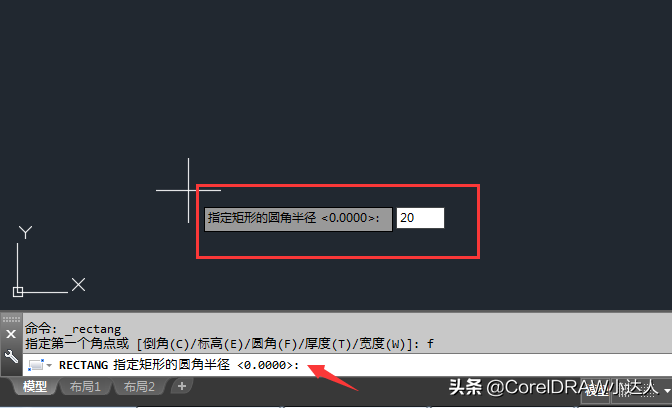

3、設置指定矩形的圓角半徑。輸入20mm，空格。
4、指定第一個角點，或是輸入坐標參數，如：100,100?？崭?/p>
5、然后就可以向對角進行拖動，效果如下：
6、也可以輸入@100,60的參數，空格。
7、這樣就完成了100x60mm矩形，還帶有R20mm的圓角。
