在CAD繪圖過程中有些塊分解一次后發現里面還有未分解的塊，那是因為塊中的組成部分有一部分是由別的塊組成的，可以多次、逐步將每個塊分解開即可。

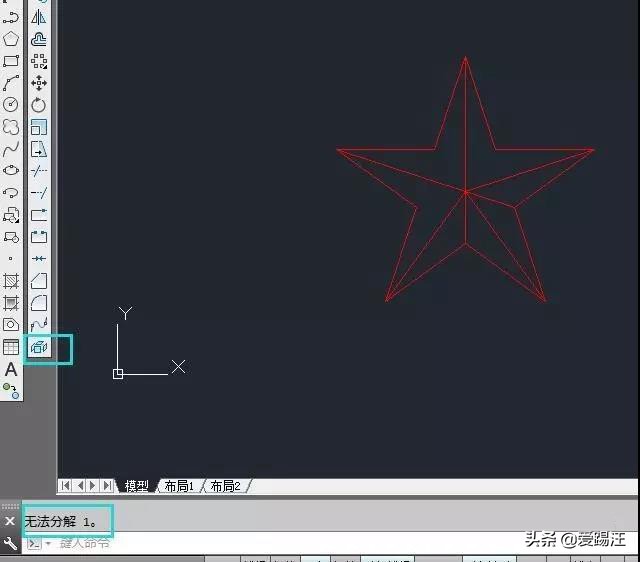

但是實際繪圖過程中還會出現重復多次也無法分解的塊，這種是因為創建塊的時候“允許分解”這個選項沒有打鉤，這種塊不能直接炸開。如下圖中所示。
將不能分解的塊進行分解的解決辦法有以下幾種：
第一種：將圖上的同名塊均修改為可分解的塊：
怎么打散不允許分解的塊呢？步驟如下：

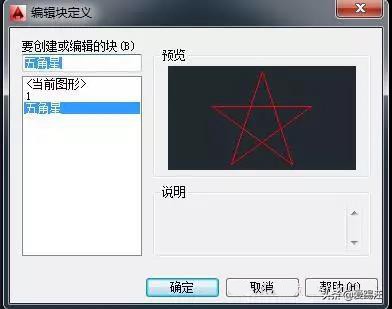

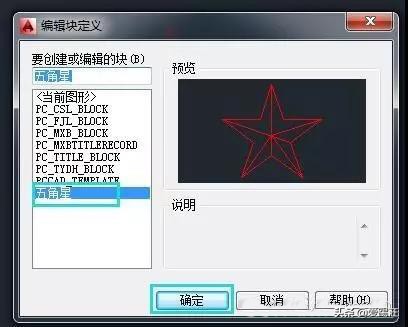

第一步：選擇這個塊并雙擊鼠標左鍵，彈出“編輯塊定義”對話框，直接點擊確定。
第二步：不要選擇任何繪圖區的圖元，然后按CTRL+1，打開特性窗口，如下圖；
3.在特性窗口中，“塊”選項下，選擇允許分解—“是”；
4.最后，點擊關閉塊編輯器，選擇“保存”。
這樣，這個塊就能被重新分解了。
反之，如果希望某個塊不被分解，但是定義塊時選擇了允許分解，方法同上，只要在特性窗口中的允許分解下選擇“否”，就能定義其為不允許分解了。
第二種：只是想要分解后的塊中圖元時：

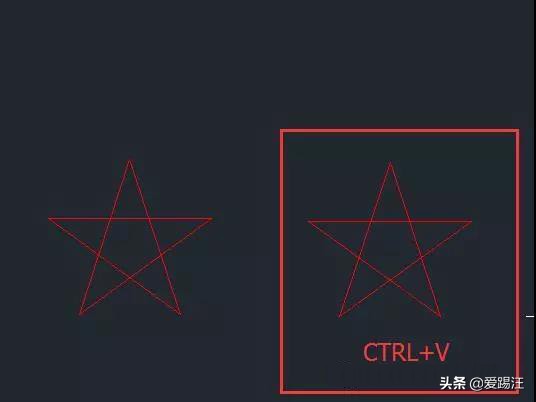

在要復制圖元的塊上雙擊鼠標左鍵打開塊編輯器，將塊中的圖形CTRL+C復制，關閉塊編輯器然后粘貼到cad繪圖區合適的位置即可。具體步驟參照下圖
今天的分享就到這里了。我是愛踢汪，您的關注是我堅持到現在的唯一動力，有了您的支持與鼓勵，我才有信心一直堅持下去，繼續奉上更多內容。
