在進行三維設計的過程中，經常會需要用到矩形陣列，那么大家知道在浩辰3D軟件中如何使用矩形陣列嗎？下面小編就來給大家介紹一下浩辰3D軟件中矩形陣列的使用技巧吧！

1、適合陣列

在浩辰3D軟件中使用適合選項，需指定 X 和 Y 方向上的事例次數，并指定陣列的高度和寬度。命令欄上的”X 間距”和”Y 間距”值都是自動計算得出的只讀值，且不必為整數。

如：設置適合選項，然后指定 X 向個數為 4、Y 向個數為 3、寬度為 96、高度為 48。每個事例間的 X結果為 32，Y結果為 24。

2、填充陣列

浩辰3D軟件對于填充選項，需指定 X 和 Y 向間距以及陣列的高度和寬度。命令欄上的”X 計數”和”Y 計數”值都是自動計算得出的只讀值，且始終為整數。填充選項將填充區域，但如果理論 X 或 Y 向個數不是整數，則不放置最后一行或列。

如：可以設置填充選項然后指定 X 向間距為 33、Y 向間距為 24、寬度為 96、高度為 48。

X 向個數用寬度除以 X 向間距再加 1 自動計算得出。Y 向個數由用高度除以 Y 向間距再加 1 自動計算得出。

3、固定陣列

如果使用固定選項，需指定 X 和 Y 方向的事例數，并指定 X 和 Y 向間距。命令條上的寬度和高度值都是自動計算得出的只讀值，且不必為整數。

如：可以設置固定選項，然后指定 X 向個數為 4、Y 向個數為 3、X 向間距為 32、Y 向間距為 24.20。

寬度用 X 向間距乘以 3（X 向個數減 1）自動計算得出，結果為 96。

高度由 Y 向間距乘以 2（Y 向個數減 1）自動計算得出，結果為 48.40。

4、交錯陣列

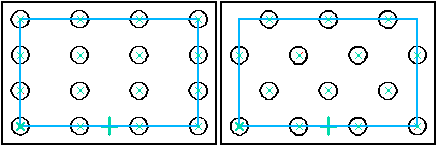

矩形陣列成員沿兩條軸相互對齊。通過交錯選項對話框，可以讓行或列按給定值交錯。

5、更改矩形陣列的角度

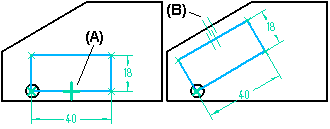

要更改矩形陣列的角度，首先刪除陣列矩形上的水平關系 (A)，然后放置尺寸或關系來控制它的角度方向。例如，可以在陣列矩形與零件邊之間應用平行關系 (B)。

以上就是浩辰3D軟件中矩形陣列的相關使用技巧，是不是很方便快捷呢？感興趣的小伙伴可以到浩辰CAD官網下載中心免費安裝試用正版浩辰3D、浩辰CAD系列設計軟件。想GET更多3D繪圖技巧嗎？那趕緊關注我吧！
