繪圖工程師們應該都知道，CAD圖紙中的尺寸往往和實際的尺寸是不一樣。小小的一張A4圖紙上，可以輕易畫出汽車、小區和城市設計圖。在這個時候，就需要繪圖工程師對CAD圖紙進行尺寸標注，方便施工制造。
今天的CAD教程中，就來給大家介紹浩辰CAD看圖王電腦版繪圖中的比例設置。
我們大家都知道，CAD軟件中默認的單位是國際單位毫米（mm），而很多時候我們要繪制的圖形是以米（mm）為單位的，這個時候就需要我們進行繪圖比例的設置。
例如我們需要制作一個長2米，寬1米的鐵板，我們在進行CAD圖紙繪制的時候繪制出的圖形如下，標注出來的尺寸是200和100，那么我們怎么能讓其標注變成2米和1米呢？
比例設置

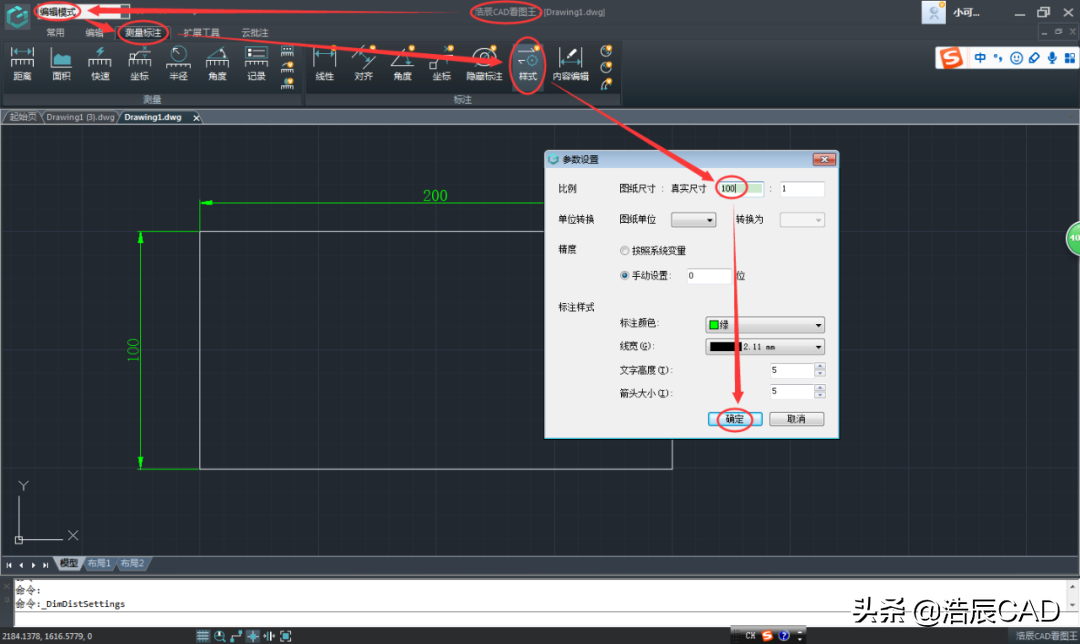

我們要進行比例設置，就必須在【編輯模式】下進行操作，編輯模式下進入【測量標注】菜單欄，選擇標注工具里面的【樣式】，在出來的對話框中將圖紙尺寸與真實尺寸的比例設置為100:1，如下圖所示：
比例設置后，我們再使用【線性】或者【對齊】標注的時候，標注的結果就已經是我們想要的2米和1米了，如下圖所示。
通過以上的簡單操作，我們就完成了浩辰CAD看圖王電腦版中的比例設置操作，是不是超級簡單。
