交換機怎么配置路由（新手配置h3c交換機詳細教程）

我們曾多次提到交換機的配置，有部分朋友反映有點深了，有些內容不懂，今天我們就從基礎到深入來了解網絡間如何才能互通，如何才能不通，以案例的方式來詳細講解，一文了解清楚vlan的使用與配置，方便后面應用于項目中。

因為根據有些群朋友反映，華為交換機使用的比較多，所以本次以華為交換機為例，如果大家以前對vlan了解不深，那么這篇文章卻是可以很好入門與深入。

一、什么樣的網絡才能互通?

通常情況下，兩臺電腦如何能才互通呢？如何才能不能互相訪問呢？

最簡章方法就是利用網段來解決，我們來舉例。

1、兩臺電腦不能互相訪問

假設：

PC1 ip地址：192.168.1.1/24

PC2 ip地址：192.168.2.1/24

要測試PC1和PC2的連通性：最簡單的方法就是用PC1去PingPC2，查看Ping的結果。

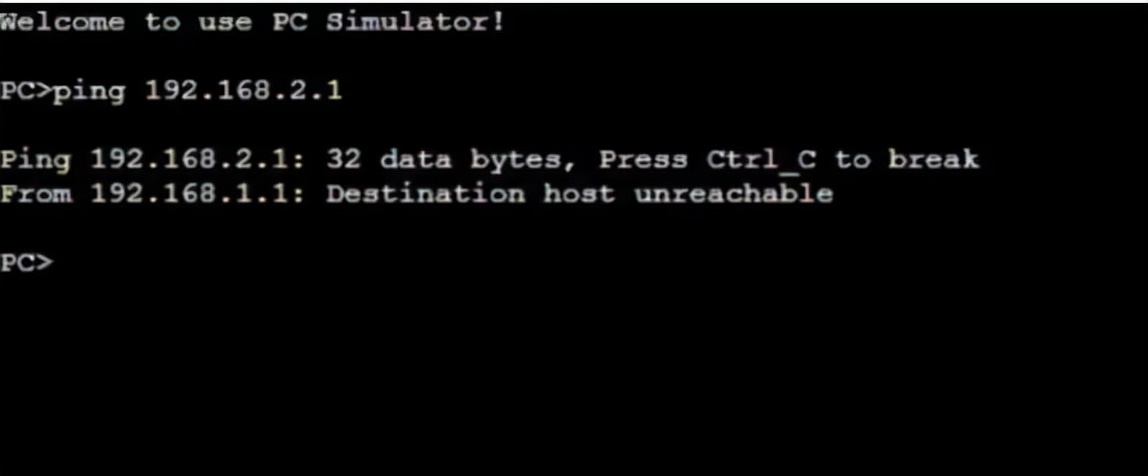

很明顯ping不通，PC1和PC2的ip在不同的網段，不能ping通。

那么什么樣的情況能ping通呢？

2、如何才能互訪

假設：

PC1的ip地址：192.168.1.1/24

PC2的IP地址：192.168.1.2/24

PC3的ip地址: 192.168.1.3/24

都在同一個網段內，用測試pc1是否能互訪pc2與pc3，直接用pc1去ping pc2與pc3就行。

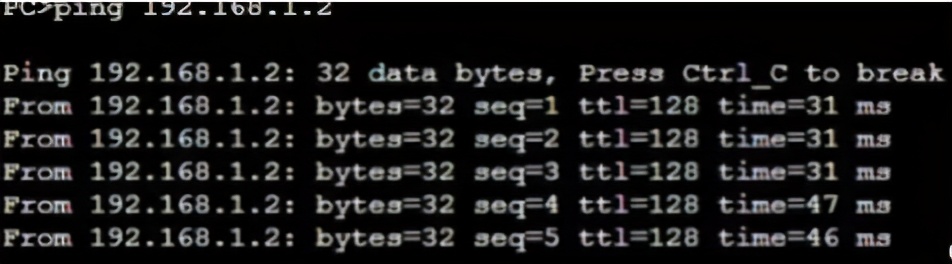

pc1去ping pc2

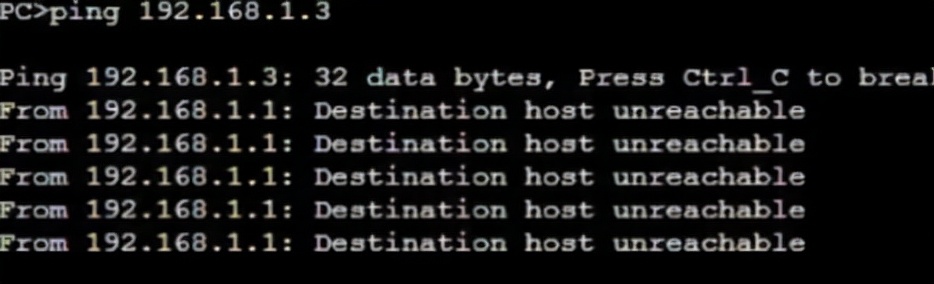

pc1去ping pc3

很明顯，兩個都是可以ping通的，因為PC1-PC5在同一個網段內，使用是相同的網關。

那么問題來了，如何讓同一個網段的ip不能互通呢？如何讓不同網段ip又能互通

？這里面我們就需要引進vlan了。

二、劃分vlan，實現網絡的互訪與阻絕

上面我們已經演示了網絡最簡單的互通與不通的情況，在沒有其它設置的情況下，同一個網段的ip地址，能互通，不同的網段的ip地址不能互通。而在實際項目中，并不是這么簡單的，我們來看下不同vlan與不同網段之間的互通與阻絕如何實現。

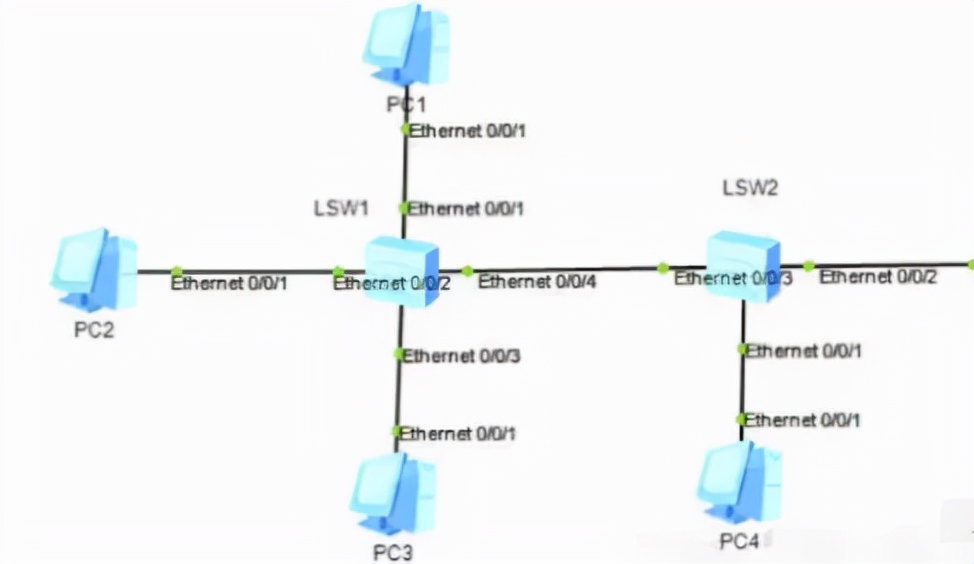

還是這個拓撲圖：

假設：

PC1的ip地址：192.168.1.1/24 連接LSW1交換機端口Ethernet 0/0/1

PC2的IP地址：192.168.1.2/24 連接LSW1交換機端口Ethernet 0/0/2

PC3的ip地址: 192.168.1.3/24 連接LSW1交換機端口Ethernet 0/0/3

PC4的ip地址: 192.168.1.4/24 連接LSW2交換機端口Ethernet 0/0/1

現在要讓pc1與pc2互訪，p1與pc3不能互通，pc1與pc4也不能互訪，如何來配置交換機？（今天我們就以華為交換機為例）。

交換機配置(以華為交換機為例）

1、配置LSW1

<Huawei>system-view //進入系統視圖

[Huawei]sysname sw1 //給交換機命名

[sw1]vlan 10 //創建VLAN10

[sw1-vlan10]vlan 20 //創建VLAN20

[sw1-vlan20]display vlan //顯示VLAN信息

[sw1-vlan20]quit //退回上一級視圖

[sw1]interface Ethernet 0/0/1 //進入以太網接口0/0/1

[sw1-Ethernet0/0/1]port link-type access //配置接口類型為Access

[sw1-Ethernet0/0/1]port default vlan 10 //分配接口給VLAN10

[sw1-Ethernet0/0/1]quit //退回上一級視圖

[sw1]interface Ethernet 0/0/2 //進入以太網接口0/0/2

[sw1-Ethernet0/0/2]port link-type access //配置接口類型為Access

[sw1-Ethernet0/0/2]port default vlan 10 //分配接口給VLAN10

[sw1-Ethernet0/0/2]quit //退回上一級視圖

[sw1]interface Ethernet 0/0/3 //進入以太網接口0/0/3

[sw1-Ethernet0/0/3]port link-type access //配置接口類型為Access

[sw1-Ethernet0/0/3]port default vlan 20 //分配接口給VLAN20

[sw1-Ethernet0/0/3]display vlan //顯示VLAN信息

小結：在LSW1中，把pc1與pc2分配在了vlan10,把pc3分配到了vlan20中。

2、LSW2交換機配置

命令與上面類似，就不一 一注釋了,多看幾篇就很容易理解。

<Huawei>system-view

[Huawei]sysname sw2

[sw2]vlan 10 //批量創建VLAN

[sw2]display vlan

[sw2]interface Ethernet 0/0/1 //進入pc4的以太網接口0/0/1

[sw2-Ethernet0/0/1]port link-type access //配置接口類型為Access

[sw2-Ethernet0/0/1]port default vlan 10 //分配接口給VLAN10

[sw2-Ethernet0/0/2]display vlan

在LSW2中，主要是把pc4劃分給了vlan10

3、驗證vlan

a、測試PC1和PC2的連通性。

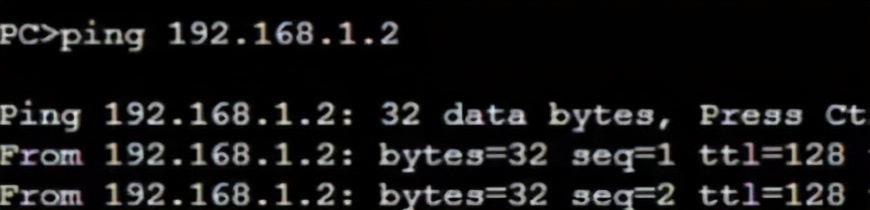

因為在同一個vlan且在相同的網段，所以PC1和PC2能夠ping通。

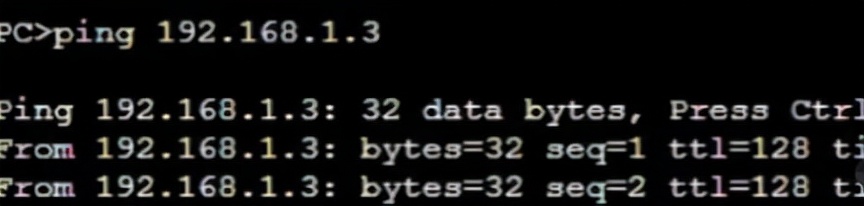

b、測試PC1和PC3的連通性

雖然pc1與pc3的ip地址在同一個網段里面，但PC1和PC3不在同一個vlan中，所以PC1和PC3不能ping通（pc1是屬于vlan10，pc3是屬于vlan20）。

c、測試PC1和PC4的連通性

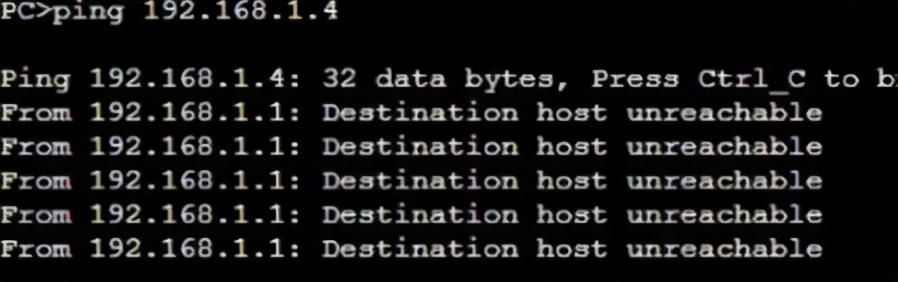

很明顯也pc1與pc4不能ping通，這個是為什么呢？

雖然PC1和PC4在同一個vlan且也在同一個網段中，但是Lsw1和Lsw2交換機沒有配置trunk端口，access端口沒有tag標記，通不過trunk端口，所以ping不通！

那么問題來了，如何才能讓pc1與pc4互通呢？

三、如何使交換機間互相通信

上面我們提到了，pc1是屬于LSW1交換機，pc4是屬于SLW2交換機，雖然pc1與pc4是劃分到了同一個vlan，且ip地址也在同一個網段，但仍然無法互相通信，主要是沒有配置trunk接口，我們來配置下。

1、LSW1的配置

[sw1]interface Ethernet 0/0/4 // 進入交換機1與交換機2連接的接口0/0/4

[sw1-Ethernet0/0/4]port link-type trunk //配置接口類型為trunk

[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 //trunk口允許通過的VLAN10與vlan20

2、LSW2的配置

[sw2]interface Ethernet 0/0/3 // 進入交換機1與交換機2連接的接口0/0/3

[sw2-Ethernet0/0/3]port link-type trunk //配置接口類型為trunk

[sw2-Ethernet0/0/3]port trunk allow-pass vlan 10 20

//trunk口允許通過的VLAN10與vlan20

3、驗證trunk接口配置：

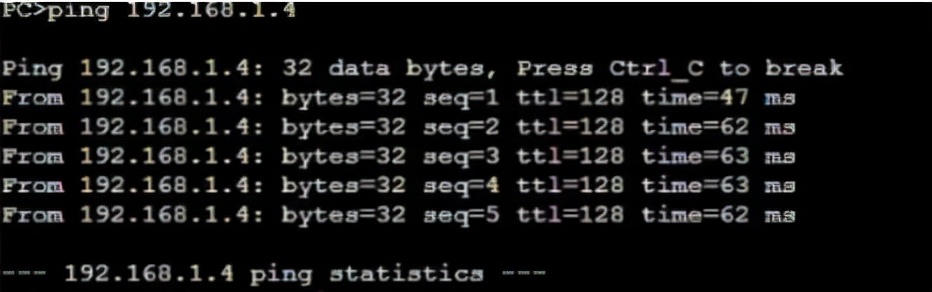

測試PC1和PC4的連通性，并解釋原因。

PC1和PC4能夠ping通，因為交換機之間設置了trunk接口，使得不同vlan之間能夠通過其他的交換機！

最后總結下：

1、什么情況下，我們才會去劃分VLAN。

讓網絡進行邏輯隔絕，才會劃分vlan！不同的vlan中，即使在相同的網段也不能ping通，

2、什么情況下，我們才會去配置trunk接口。

要讓交換機和交換機之間連通，需要設置trunk接口。
