交換機是負責網絡終端上網的信息交換單元。向上向下，可以連接終端電腦、服務器以及其他網絡交換機。平行方向連接，它能連接組成堆疊、雙機熱別等高可用功能。管理方面，可以通過console連接，帶外管理交換機。詳情如下：

1、向上向下網絡連接

交換機向上連接交換機或路由器，向下主要連接電腦、服務器或者外設。一般是RJ45網線直連，也有可能是SFP光纖直連。

①、RJ45網線直連：只需要將RJ45網線一頭插入電腦，一頭插入交換機的接入端口即可。

②、SFP光纖直連：交換機和服務器端都需要配備SFP模塊。而SFP模塊主要有SC、LC、FC三種不同接口。建議兩邊采用一樣的SFP模塊，然后配備對應的光纖線連接起來即可。比如：兩邊配備LC模塊，線纜配備LC-LC的光纖線。

2、平行高可用連接

平行高可用連接一般有交換機之間的菊花鏈堆疊連接，還有雙機熱備的集群連接。

①、菊花鏈堆疊連接：就是A交換機的1口連接B交換機的2口，B交換機的1口連接C交換機的2口，C交換機的1口連接A交換機的1口。也就是多臺交換機組成一個環形連接，堆疊線纜是交換機廠商配備的專用堆疊線纜。樣例圖如下：

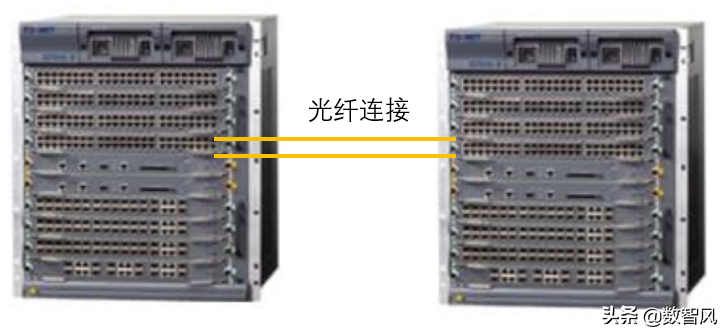

②、跨交換機光纖直連：雙機熱備就是將兩臺交換機虛擬成一個交換機，一臺為主用，另外一臺為備用，主備可以互相切換。連接方式比較簡單，也是用RJ45網線或者SFP光纖將兩臺交換機的端口連接在一起，形成集群。樣例圖如下：

3、交換機的帶外連接

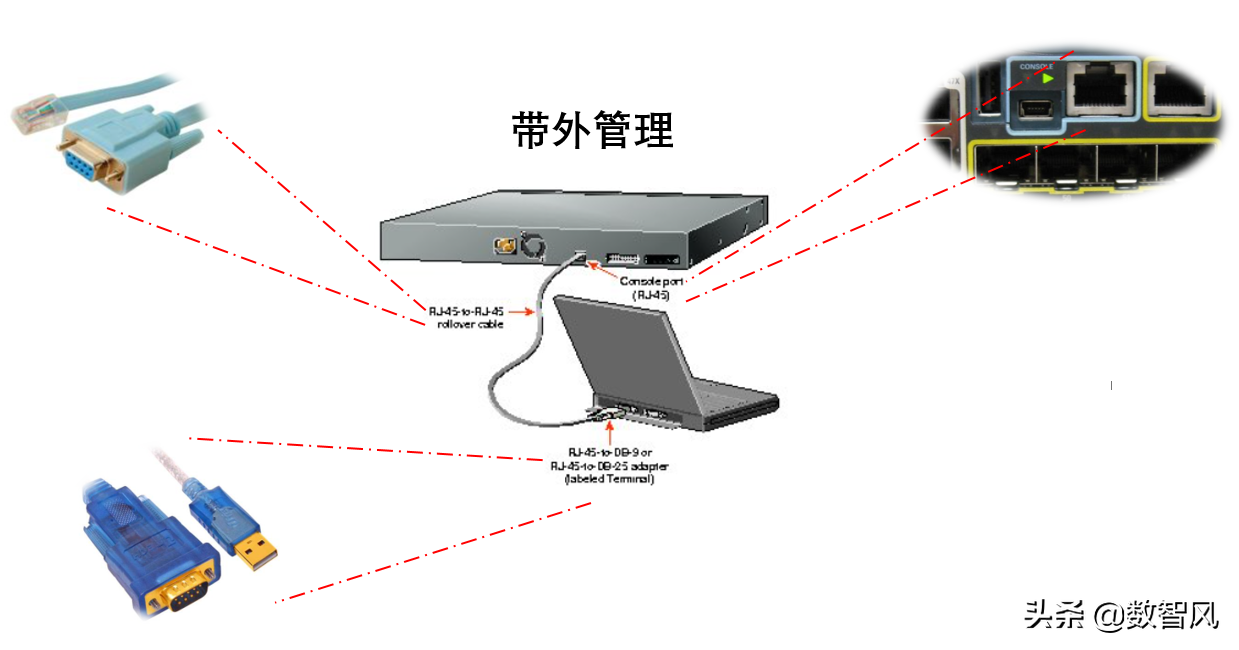

對交換機的管理可以通過帶內管理，也可以通過帶外管理。帶外管理的連接方式一般通過交換機的Console線來連接，console線一般是RS232線纜。連接方式很簡單，一頭是連接電腦的RS232串口，一頭是連接交換機的RS232接口?，F在的筆記本一般都沒有串口，我們需要配備一個usb-to-rs232轉接器。交換機端也一般不配標準的串口，一般都是RJ45接口形狀，廠家會配備專用線纜。連接樣圖如下：

總結

交換機的連接方式主要有以上幾種連接。實際應用中，根據使用情況連連接即可。
