h3c交換機配置教程命令（新手配置交換機詳細教程）

01

VLAN基礎知識

VLAN：虛擬局域網，把一個物理LAN（局域網）劃分成多個邏輯局域網；

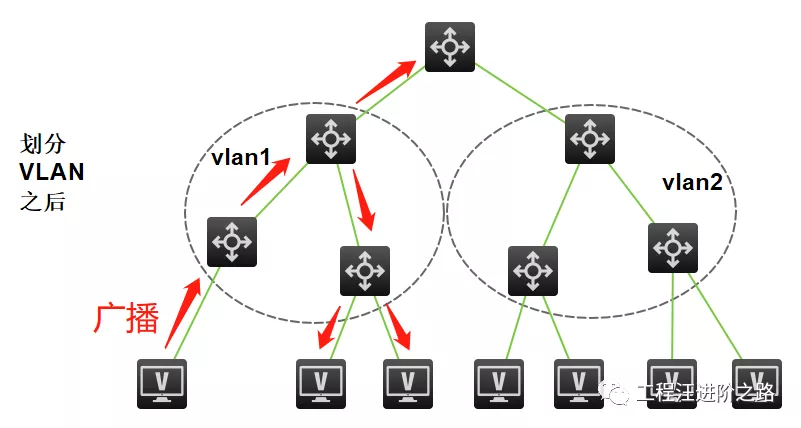

功能：把大的廣播域劃分為多個小的廣播域，增強網絡傳輸性能。

02

VLAN劃分方法

1.基于接口的劃分方式：就是靜態的把指定的接口劃分到對應的VLAN 內，那么它就固定在這個VLAN 下了。

2.基于MAC 地址劃分VLAN：它只看用戶的MAC 地址，不把接口固定在某個VLAN 下，當該接口收到一個源MAC為匹配的，就動態劃分到對應的VLAN 內。

3.基于子網形式劃分VLAN：它只看用戶的IP 子網形式，比如規定一個192.168.1.0/24 的網段劃分到VLAN 20，那么配置了該網段的PC 連接的接口就會動態劃分到VLAN 20。

4.基于協議劃分：這種比較特殊，它能基于IPV4、IPV6、二層以太網的形式來劃分，用的比較少。

03

接口類型

Access：連接用戶主機，只能連接接入鏈路；

Trunk：連接其他交換機，只能連接主干鏈路；

Hybrid：既能連接交換機也能連接用戶主機；

04

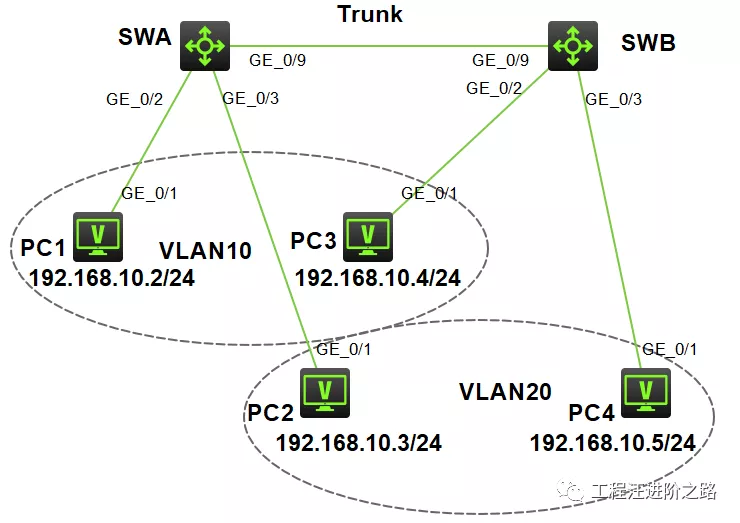

網絡拓撲圖

05

操作步驟

1、在交換機上創建vlan10，把PC1、PC3加入vlan10。

#以SWA為例

<H3C>system-view

[H3C]sysname SWA

[SWA]vlan 10

[SWA-vlan10]port GigabitEthernet 1/0/2

[SWA-vlan10]quit

#H3C把連接用戶主機的端口加入vlan的第二種方式

[SWA]int GigabitEthernet 1/0/2

[SWA-GigabitEthernet1/0/2]port access vlan 10

[SWA-GigabitEthernet1/0/2]quit

2、在交換機上創建vlan20，把PC2、PC4加入vlan20

#以SWA為例

[SWA]vlan 20

[SWA-vlan20]port GigabitEthernet 1/0/3

[SWA-vlan20]quit

3、把SWA與SWB相連的接口配置成Trunk類型，并允許通過vlan10、20

#以SWA為例

[SWA]interface GigabitEthernet 1/0/9

[SWA-GigabitEthernet1/0/9]port link-type trunk

[SWA-GigabitEthernet1/0/9]port trunk permit vlan 10 20

4、結果驗證：

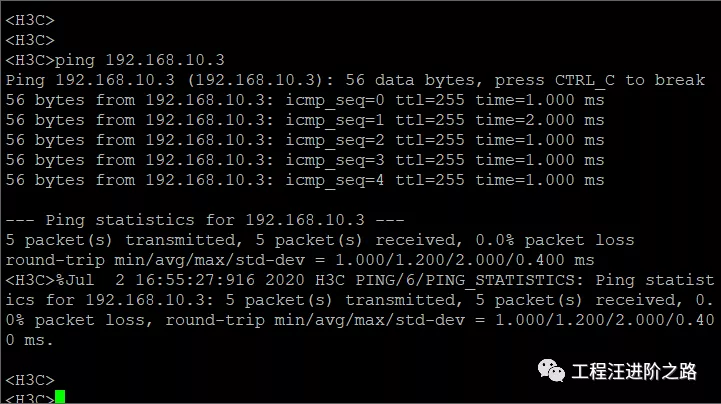

用PC4 ping PC2

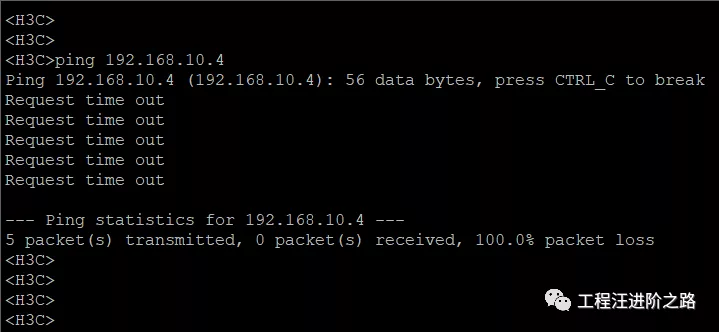

用PC4 ping PC3
