交換機和路由器怎么連接（路由器與交換機網線接法）

如何配置靜態路由？無論是項目中交換機的靜態路由配置，還是在公司網絡中路由器的靜態路由設置，都有非常多的應用，前段時間在弱電VIP群中也陸陸續續有不少朋友問到，本期我們一起來了解關于靜態路由在交換機與路由器的配置。

本文分為三部分：

1、什么是靜態的路由

2、實例講解靜態路由器在交換機項目中的應用

3、實例靜態路由在公司網絡中路由器的設置。

一、什么是靜態路由？

一種路由的方式，路由項由手動配置，而非動態決定。與動態路由不同，靜態路由是固定的，不會改變，即使網絡狀況已經改變或是重新被組態。一般來說，靜態路由是由網絡管理員逐項加入路由表，說白了，就是需要手動添加的，手動添加有什么好處呢？就是穩定可靠。

路由有什么作用呢？路由就是找路、選路的作用，那么如何選路？就要查表了，

實現這個作用的就是路由查詢自己的路由表，路由表的學習就要用到靜態或者動態路由。路由表的構成就是網絡地址、子網掩碼、下一跳地址（網關）。

二、交換機靜態路由案例：實現不同網段之間互通

靜態路由在交換機的有很多應用，可以解決實際項目中的很多組網問題，這里面我們舉例來看下。

一、項目情況

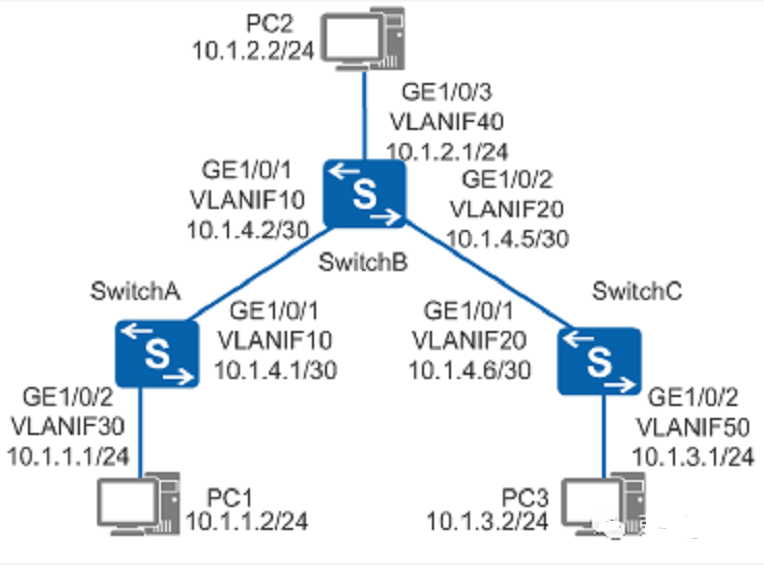

如圖3-120所示，屬于不同網段的主機通過幾臺Switch相連，要求不配置動態路由協議，使不同網段的任意兩臺主機之間能夠互通。

配置不同網段通過靜態路由實現互通組網圖

二、配置思路

采用如下的思路配置不同網段通過靜態路由實現互通：

1、創建VLAN并配置各接口所屬VLAN，配置各VLANIF接口的IP地址，實現相鄰設備網絡互通。

2、在各主機上配置IP缺省網關，在各臺Switch上配置IPv4靜態路由或者靜態缺省路由，實現不配置動態路由協議，使不同網段的任意兩臺主機之間能夠互通。

三、配置步驟

1、配置各接口所屬VLAN

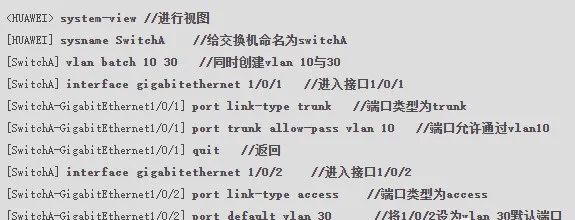

# 配置交換機SwitchA。

上面有注釋，下面的SwitchB、SwitchB配置的意思與SwitchA一樣，只是換了端口與vlan。

# 配置交換機SwitchB。

<HUAWEI> system-view
[HUAWEI] sysname SwitchB
[SwitchB] vlan batch 20 40
[SwitchB] interface gigabitethernet 1/0/2
[SwitchB-GigabitEthernet1/0/2] port link-type trunk
[SwitchB-GigabitEthernet1/0/2] port trunk allow-pass vlan 20
[SwitchB-GigabitEthernet1/0/2] quit
[SwitchB] interface gigabitethernet 1/0/3
[SwitchB-GigabitEthernet1/0/3] port link-type access
[SwitchB-GigabitEthernet1/0/3] port default vlan 40
[SwitchB-GigabitEthernet1/0/3] quit

# 配置交換機SwitchC。

<HUAWEI> system-view
[HUAWEI] sysname SwitchC
[SwitchC] vlan batch 20 50
[SwitchC] interface gigabitethernet 1/0/1
[SwitchC-GigabitEthernet1/0/1] port link-type trunk
[SwitchC-GigabitEthernet1/0/1] port trunk allow-pass vlan 20
[SwitchC-GigabitEthernet1/0/1] quit
[SwitchC] interface gigabitethernet 1/0/2
[SwitchC-GigabitEthernet1/0/2] port link-type access
[SwitchC-GigabitEthernet1/0/2] port default vlan 50
[SwitchC-GigabitEthernet1/0/2] quit

2、配置各VLANIF接口的IP地址

# 配置SwitchA的VLANIF接口的IP地址。

[SwitchA] interface vlanif 10
[SwitchA-Vlanif10] ip address 10.1.4.1 30
[SwitchA-Vlanif10] quit[SwitchA] interface vlanif 30
[SwitchA-Vlanif30] ip address 10.1.1.1 24
[SwitchA-Vlanif30] quit

# 配置SwitchB的VLANIF接口的IP地址。

[SwitchB] interface vlanif 20
[SwitchB-Vlanif10] ip address 10.1.4.5 30
[SwitchB-Vlanif10] quit[SwitchB] interface vlanif 40
[SwitchB-Vlanif30] ip address 10.1.2.1 24
[SwitchB-Vlanif30] quit

# 配置SwitchC的VLANIF接口的IP地址。

[SwitchC] interface vlanif 20
[SwitchC-Vlanif10] ip address 10.1.4.6 30
[SwitchC-Vlanif10] quit[SwitchC] interface vlanif 40
[SwitchC-Vlanif30] ip address 10.1.3.1 24
[SwitchC-Vlanif30] quit

3、配置主機

配置主機PC1的缺省網關為10.1.1.1，主機PC2的缺省網關為10.1.2.1，主機PC3的缺省網關為10.1.3.1。

4、配置靜態路由

# 在SwitchA配置IP缺省路由。

# 在SwitchB配置兩條IP靜態路由。

# 在SwitchC配置IP缺省路由。

總結：

配置交換機主要是需要理清楚思路，這個靜態路由案例中就是四個步驟：

1、創建vlan，并將vlan劃入相應的端口

2、配置各VLANIF接口的IP地址

3、配置pc1、pc2、pc3的網關

4、配置靜態路由

三、路由器中如何設置靜態路由

上面弱電行業網舉例了靜態路由在網絡項目中應用，交換機的配置，那么靜態路由如何在路由器中設置，這個無論在我們項目中還是在公司中，也是經常需要用到。這里面我們再來舉例詳細了解。一、項目情況：

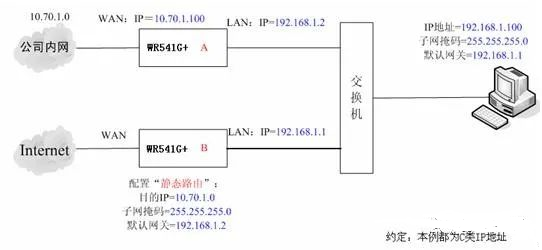

在一個公司網絡中，需要不僅可以通過無線路由器B連接外網，還可以通過無線路由器A來連接公司內網服務器。在不修改本地連接的IP地址及網關情況下，公司電腦需要能夠同時訪問外網和內網服務器。配置實例如下圖：

在無線路由器中的詳細配置過程如下：

步驟1：

進入內網的路由器B管理界面，點擊“路由功能”菜單，選擇“靜態路由表”，如下圖：

步驟2：

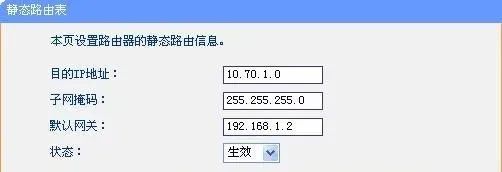

點擊“添加新條目”按鈕，在靜態路由表中填寫相應的參數。

步驟3：

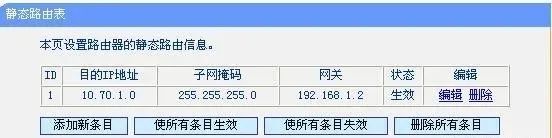

點擊“保存”按鈕后，在靜態路由表中可以查看已有配置。

步驟4：

在PC上訪問內網服務器，檢測靜態路由條目是否生效。如果能訪問，則說明靜態路由配置成功。
