【機器型號】:聯想Y400

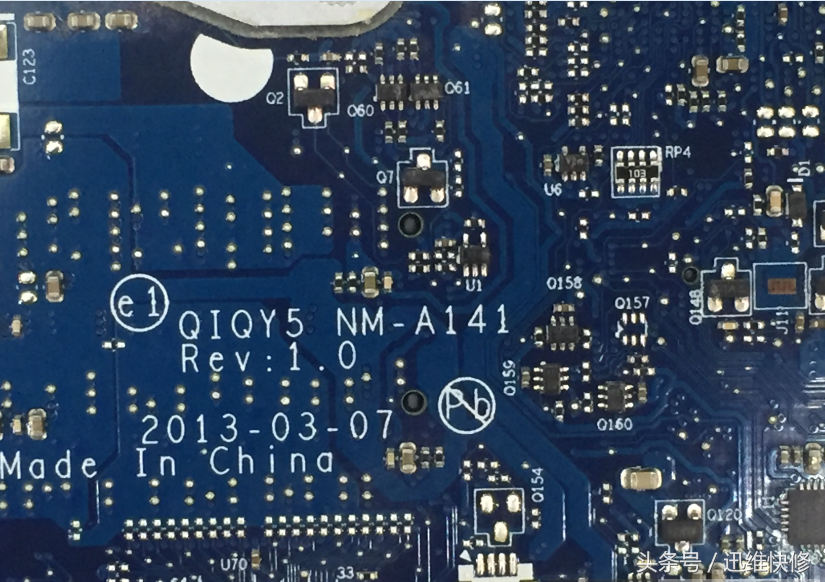

【版號】:QIQY5 NM-A141 Rev:1.0
【故障現象】:同行拿來一臺本子說按開關沒有反應叫我看看,說完放在這里就走了
【維修過程】:
接過本子通電電流0.01A不觸發?。ㄐ睦镆魂嚫`喜,因為本人最喜歡修這類問題,修起來基本不用動腦?。┤挛宄桶褭C器主板拆了出來。


修不觸發基本流程和順序(個人而異):
1、目測主板有沒有進液腐蝕掉件:完好!
2、測公共點是否短路(仁寶的公共點電容短路是通?。。簻y量400多歐,正常!
3、測量公共點是否有電壓:測量為19v,正常!
4、測量待機電壓3V5V是否正常:測量為0v,不正常!

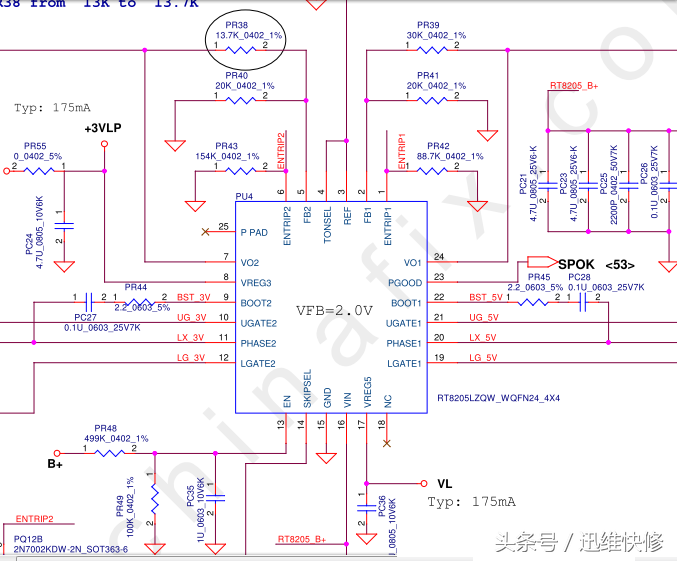

待機芯片為RT8205(這芯片可用TPS51125、TPS51123代換),電感打值均為300多歐沒有短路,看來是芯片損壞或者是芯片工作條件不夠!
先測量下芯片的工作條件:
1、16腳VIN:19v
2、13腳EN使能:3.1v
3、3腳REF基準:2.5v
4、1、6腳為3v5v開啟:0v

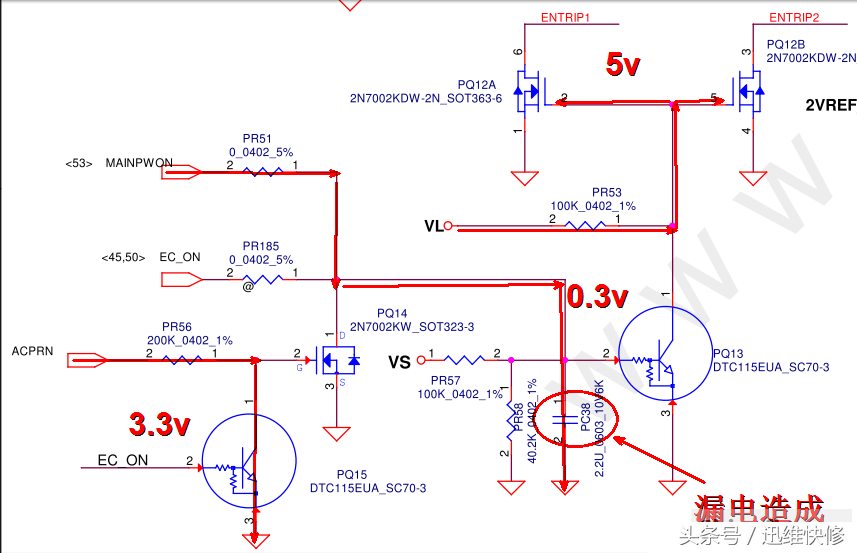

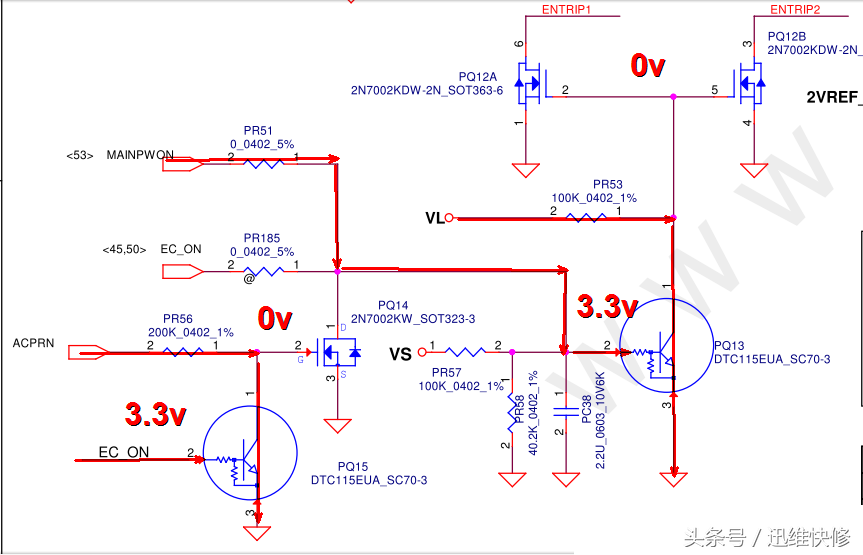

原來是芯片工作條件沒有滿足,經過追查1、6腳受控PQ12,以下是工作原理圖:

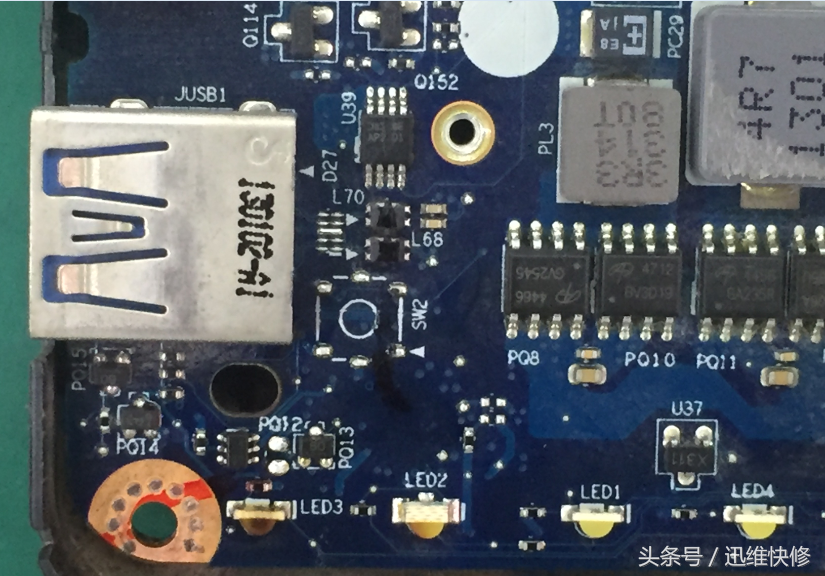

經過測量PQ15已經得到EN_ON信號,讓MAINPWON信號加載到PQ13的控制級上,可測量PQ13的控制級為0.3V,電壓不夠讓其導通,果斷的拆掉PC38電容,待機正常此機修復!

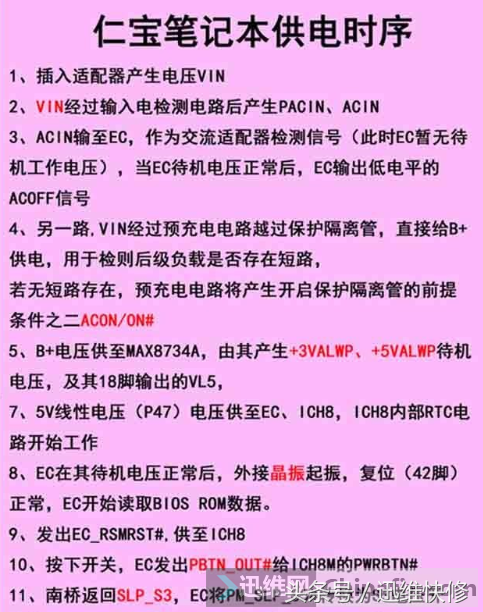

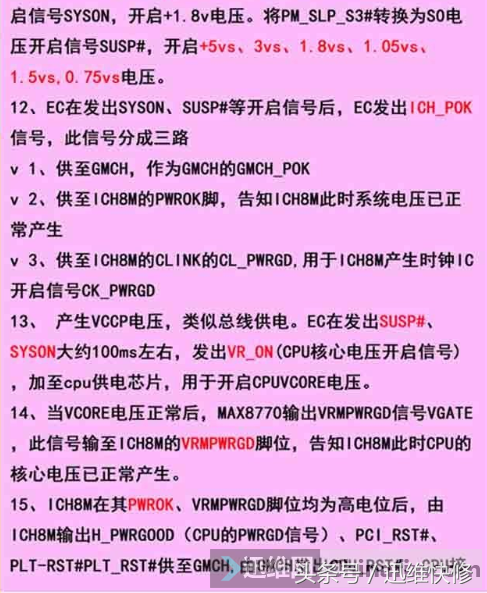

以下是仁寶時序圖:








【總結】:不觸發是由于PC38電容漏電造成不出3V5V待機電壓!
