【型號】：華碩P7H55-M PLUS
【故障現象】：擋1d代碼

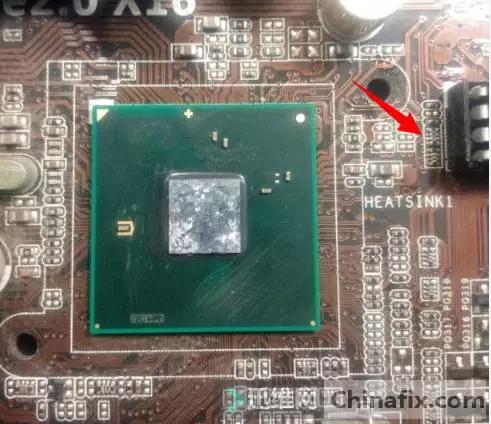

【維修過程】：實地學員送過來一塊主板，說是朋友從家里發過來的，之前給別人修過，加焊過橋，CPU座邊上的UP6262芯片也被拆了。
學員自己也按相關通病的情況換過幾個822排阻。
我也是醉了，看到華碩主板就換822、拆6262芯片，真是通病害死人呀！裝上CPU、內存上電測試跑碼1d、60代碼。

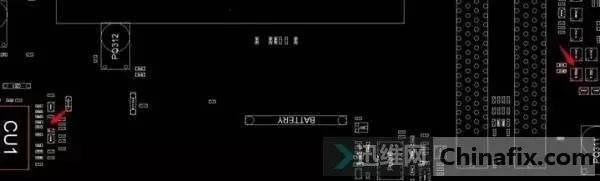

根據維修經驗，認為INTEL5、6、7系列主板1d代碼故障大多是系統管理總線問題，所以大部分人都換822、拆UP6262芯片。整個板系統管理由橋管理，分別連接內存、時鐘芯片、PCIE插槽、電壓調節器。測量內存的系統管理總線電壓正常，而時鐘芯片的系統管理總線電壓不正常，打開點位圖查找到時鐘芯片系統管理總線的相連點，根據點位圖測量時鐘線與轉換點相通。

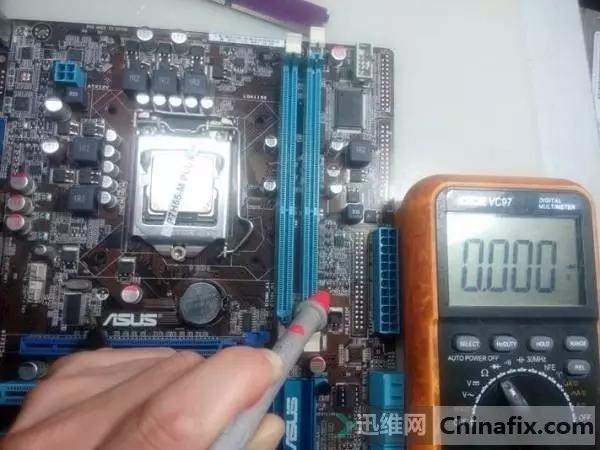

測量系統時鐘芯片的系統管理總線與轉換點值887不通，說明中間有斷線。
通過漫長的跑線找到了在PCI插槽下面的線路或過孔不通，直接飛線解決。

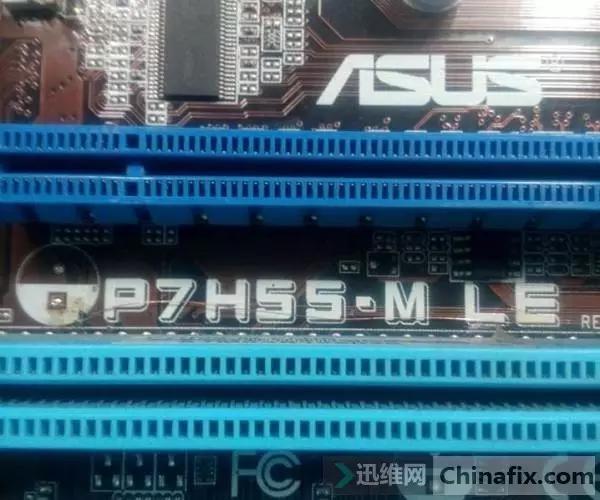

補好線后把原來的P7H55-M PLUS貼紙貼上。

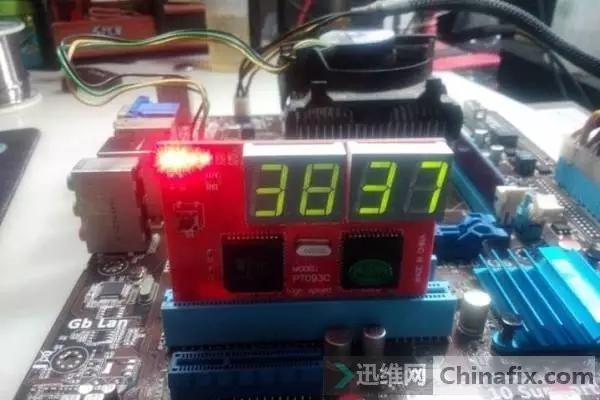

把拆的電容裝回去，裝CPU、內存上電測試，一路跑碼跑到38、37，到此故障修復結束。
