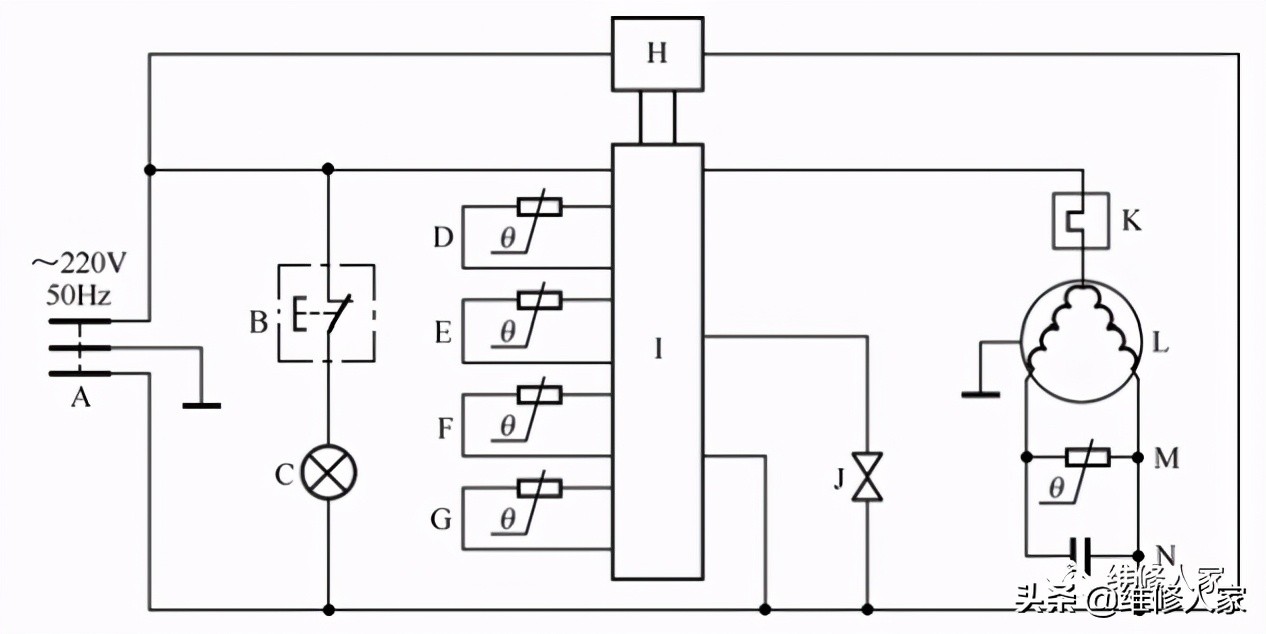

電腦控制型電冰箱的控制系統采用了電腦控制技術，下面以海爾 HCD-237@/257@/287@電腦控制型電冰箱為例進行介紹。該機的電氣系統原理圖如下圖所示。

1．工作原理

該機的系統控制電路由主控板、溫度傳感器（負溫度系數熱敏電阻）等構成。它具有自動制冷、自動化霜、開機延遲、超溫報警等功能。

（1）制冷控制

該機的控制系統為了實現冷凍室和冷藏室溫度的不同控制，不僅需要控制壓縮機的運行時間，還要控制電磁閥的工作狀態。當冷凍室、冷藏室的溫度升高到設置值并被冷凍室、冷藏室的溫度傳感器檢測后，它們的阻值減小，經主控板上的阻抗信號/電壓信號轉換電路轉換為電壓信號傳送給 CPU，被 CPU檢測后輸出制冷控制信號，控制繼電器接通壓縮機的供電回路，啟動壓縮機運轉，開始制冷，同時輸出的電磁閥控制信號使電磁閥 J 關閉通往冷凍室毛細管的端口，而打開通往冷藏室毛細管的端口。這樣，制冷劑可以通過冷藏室蒸發器、冷凍室蒸發器對冷藏室和冷凍室進行降溫。隨著壓縮機的不斷運行，冷藏室和冷凍室的溫度開始下降。當冷藏室的溫度達到設置溫度后，冷藏室的溫度傳感器的阻值增大，被 CPU 檢測后，CPU 輸出電磁閥控制信號，使電磁閥 J 關閉通往冷藏室毛細管的端口，而打開通往冷凍室毛細管的端口，此時制冷劑僅通過冷凍室蒸發器，繼續對冷凍室進行降溫。當冷凍室的溫度達到要求后，冷凍室的溫度傳感器的阻值增大，被 CPU 檢測后，CPU 輸出停機信號，控制繼電器切斷壓縮機的供電回路，壓縮機停轉，制冷結束。

（2）門開關及其控制

該機冷藏室設置了門開關。該開關不僅控制照明燈的工作狀態，還要控制風扇電動機的工作狀態。當冷藏室的箱門關閉時門開關斷開，使照明燈熄滅；當冷藏室打開時門開關閉合，使照明燈發光。

（3）故障自診斷功能

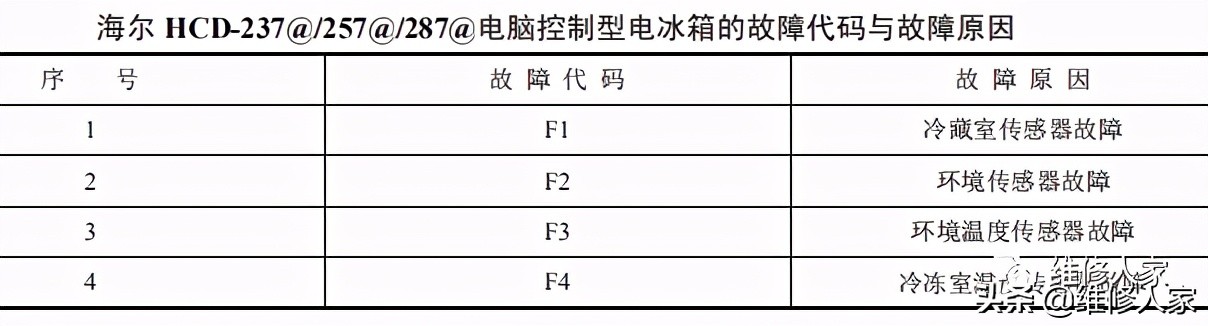

為了便于生產和維修，該系統設置了故障自診斷功能（簡稱為自診功能）。當該機溫度傳感器異常被主控制板上的 CPU 檢測后，CPU 控制顯示屏的溫度顯示欄顯示故障代碼，提醒維修人員故障原因。故障代碼與故障原因的關系如下表所示。

（4）故障處理功能

當主控板上的CPU 檢測到冷凍室、冷藏室溫度傳感器都異常后，在非化霜狀態下，控制壓縮機進入定時控制狀態，使電冰箱的制冷功能得到保障。

2．故障檢測

（1）整機不工作

該機產生該故障主要是由于市電供電系統、電源板上的電源短路或主控板異常所致。首先，用萬用表的交流電壓擋檢測市電插座有無 220V 市電電壓，若沒有，檢查供電系統；若有，將電源線插入市電插座，測電源線另一端電壓，若電壓不正常，說明電源線異常；若電壓為 220V，說明故障發生在電冰箱的電路板上。拆下電路板后，查看電源板上的熔斷器是否熔斷，若熔斷，檢查擊穿短路或漏電的元器件；若正常，檢查電源電路。

（2）顯示正常，但壓縮機不運轉

顯示正常，但壓縮機不運轉，說明壓縮機或其供電電路異常。該故障的主要原因有：一是 CPU 未輸出壓縮機運轉信號，二是壓縮機供電繼電器及其驅動電路異常，三是壓縮機或其過載保護器異常等。測壓縮機運行繞組兩端有無市電電壓，若有，檢查壓縮機；若無，檢查電腦板能否輸出市電電壓，若能，檢查過載保護器；若不能，檢查壓縮機供電電路。首先，測壓縮機供電繼電器的激勵管是否導通，若能導通，檢查繼電器及供電系統；若不能，檢查該管和 CPU。

（3）顯示故障代碼“F1”

顯示故障代碼“F1”，說明冷藏室傳感器 D 或其阻抗信號/電壓信號轉換電路異常。首先，測傳感器 D 是否正常，若不正常，更換同型號的熱敏電阻即可；若正常，查阻抗信號/電壓信號轉換電路的阻容元件。

提示：顯示故障代碼“F2”、“F3”、“F4”故障的檢修思路和方法與“F1”代碼代表的故障相同，不再介紹。
