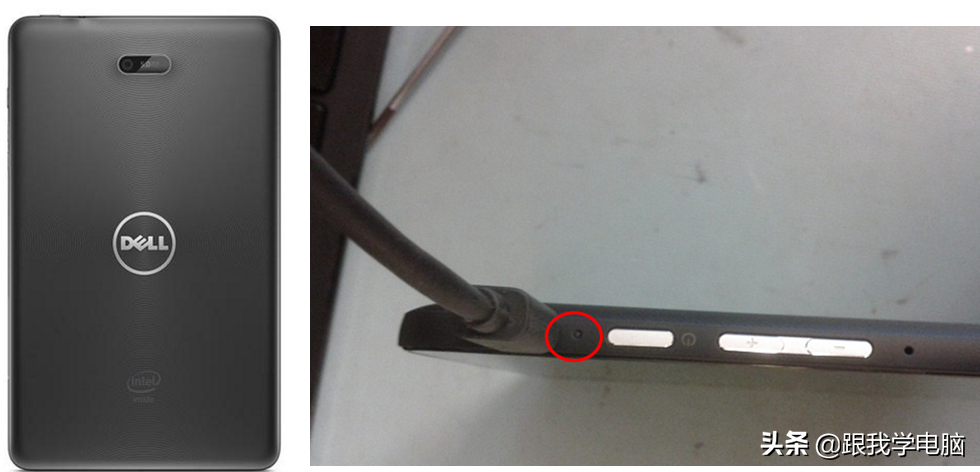

今天給大家分享一個DELL平板電腦無法開機的案例分析，不良現象為外接電源與電池都無法開機，插入外接適配器電源燈都不亮,機臺直接寄回送修.
一.原因分析
1.為了能徹底的分析出原因，根據主板芯片類型找到類似的Intel芯片power時序，平板電電腦power時序與和筆記本不一樣，因為芯片類型有差異，所以上電時序也有變化，如下圖所示：

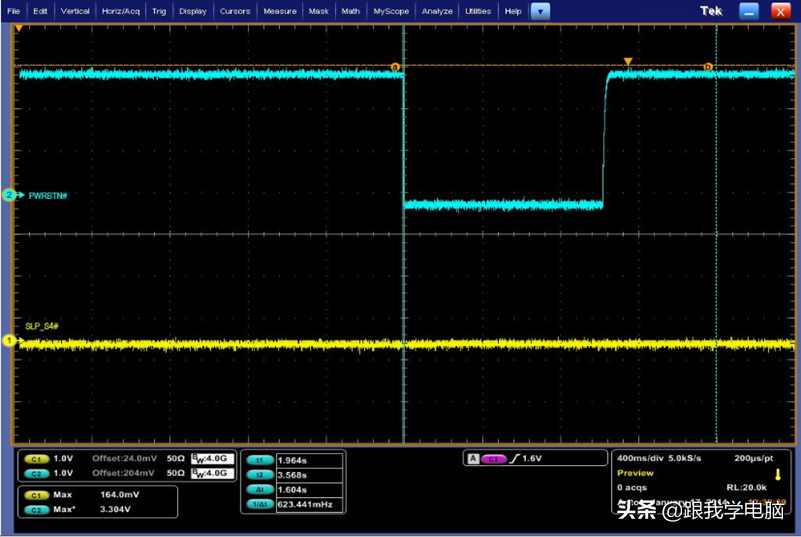

2.用示波器量測不良主板相關時序，發現不良主板SLP_S4沒有發出,下圖黃色線為SLP_S4,藍色線為PWRBIN#,通過量測PWRBIN#有跳變但是SLP_S4無反應.如下圖所示:
3.查詢電路SLP_S4#是由CPU發出,此信號主要控制相關的power,當此信號沒有發出將會導致無 法開機.
4.通過萬用表量測此信號沒有短路也沒有open，懷疑跟有可能根制程有關，所以先使用BGA拆 焊機對CPU進行加熱,加熱后測試依然不開機,最后不良主板更換CPU之后TEST PASS, 目檢 CPU本體無外觀等不良,如下圖所示:
二.分析結論：
通過以上的分析，不管維修筆記本還是平板電腦最好要懂得最基本的芯片工作原理，因為每一個主板平臺不一樣上，相關時序也不一樣，量測時序時一定要采用示波器抓取，這樣才不會誤判，如果量測出信號沒有發出來則需要使用萬用表配合量測一下信號有沒有open或short.
