昨天晚上，英特爾在年度架構日活動上，正式公開了第12代酷睿Alder Lake平臺和Xe HPG銳炫游戲顯卡的架構詳情。下面，咱們就來簡單了解一下來自2022年新品的特色吧。

第12代酷睿一門三劍客

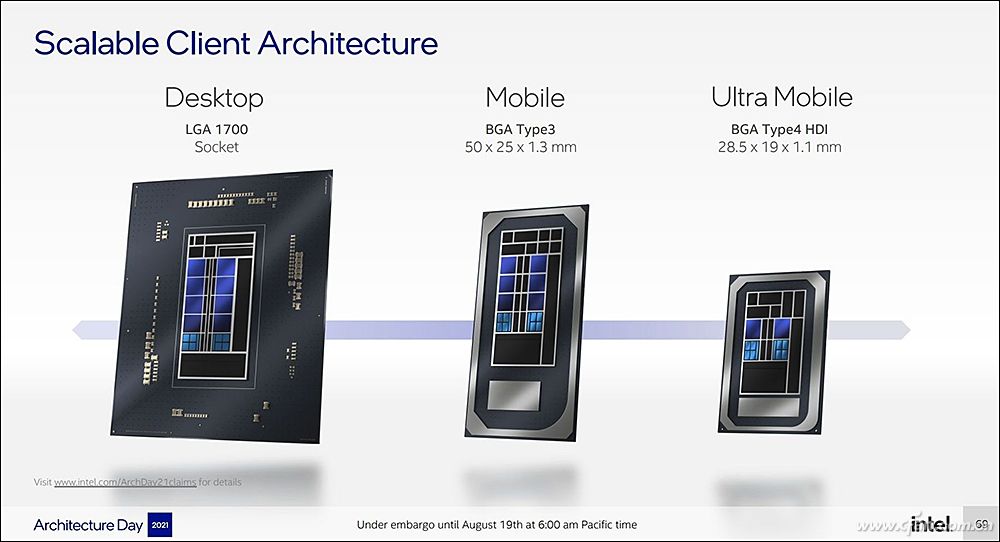

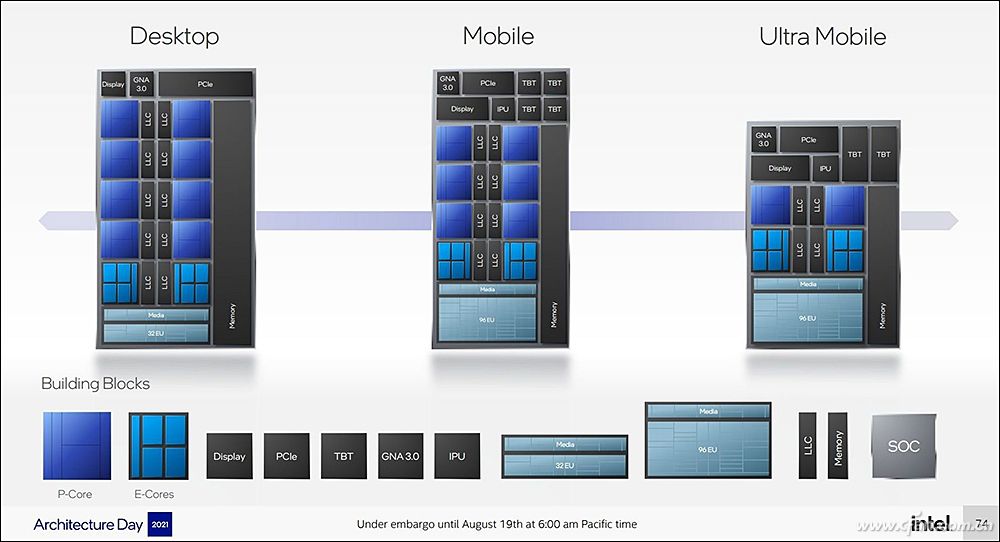

第12代酷睿Alder Lake平臺將衍生出3大序列產品線，分別是面向桌面平臺的S系列（LGA1700獨立封裝，最多8大8小16核心24線程，集成32EU核顯，功耗最高125W）；低功耗版的UP3系列（BGA Type3整合封裝，最多6大8小14核心20線程，集成最多96EU核顯，功耗12W~35W）；超低功耗的UP4系列（BGA Type4整合封裝，最多2大8小10核心12線程，集成最多96EU核顯，功耗低至9W）。

其中，UP3和UP4都是筆記本專用。UP3還會被進一步細分出U15和H35，取代現有的i5-1135G7和i5-11300H等老將。UP4則是Y系列，更加適合平板二合一設備。如果不出意外，2021年第12代酷睿Alder Lake平臺還會增加面向游戲本的H45系列移動版，核心規?？梢赃_到S系列的級別。

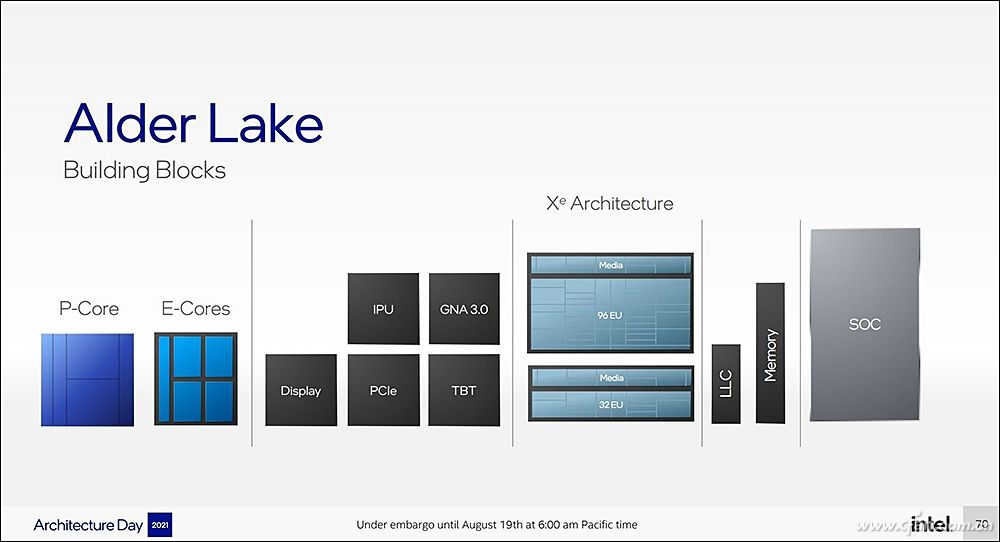

3大序列產品線的架構相同，而且都集成新一代GNA 3.0高斯神經加速器，它們的差異主要在于核心規模，以及對一些原生功能的支持。比如，只有移動版才標配IPU（圖像處理器單元）、雷電4和Wi-Fi6，而且UP3提供4個雷電4端口，UP4則僅支持2個。

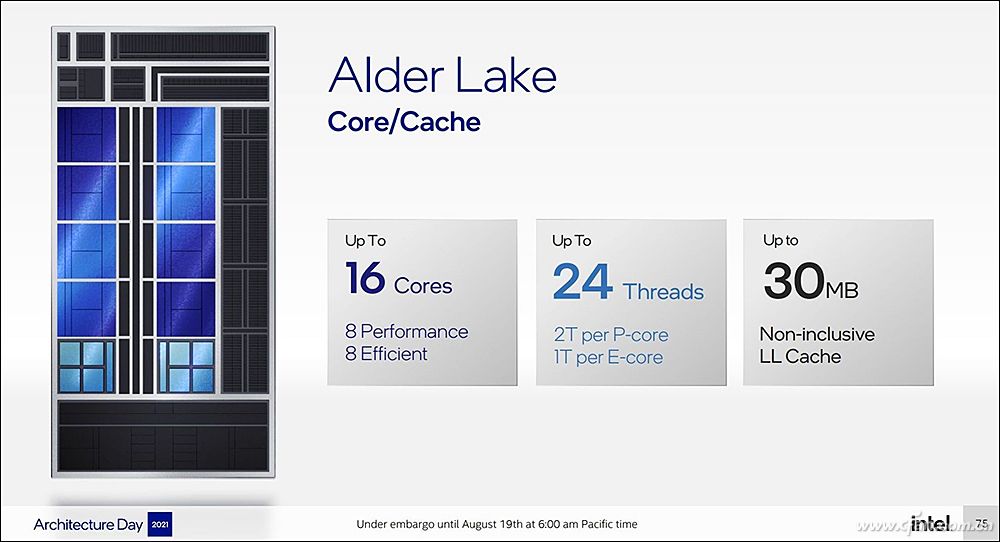

作為第12代酷睿Alder Lake平臺的“皇帝”，最多將擁有8大核8小核，共計24個線程，三級緩存最高可達30MB。作為對比，第11代酷睿移動版的三級緩存最高為24W，桌面版更是僅有16MB。

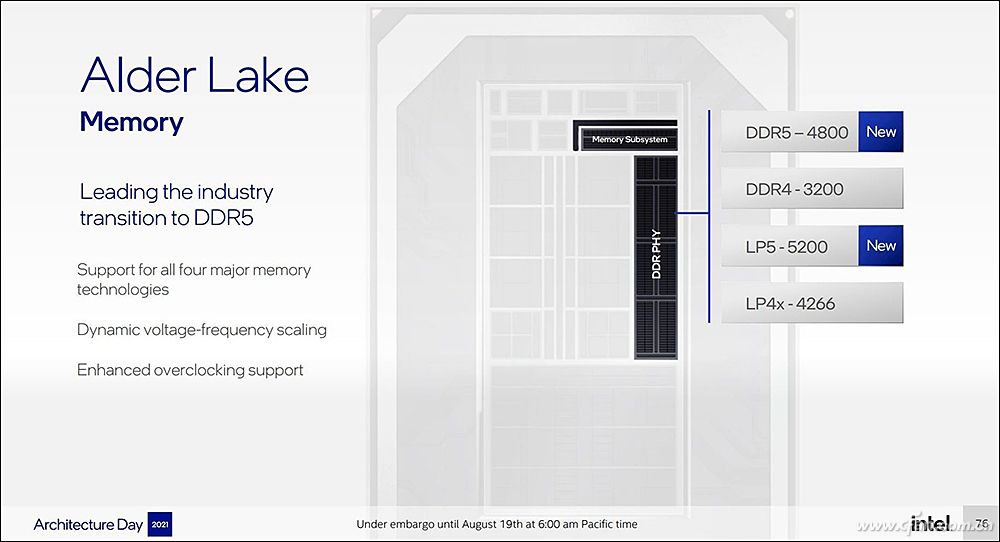

第12代酷睿的移動版支持DDR5-4800、DDR4-3200、LPDDR5-5200（板載）、LPDDR4X-4266（板載）四種規格的內存，還支持內存的動態電壓頻率縮放，并強化超頻。由于臺式機平臺大都采用標準的內存插槽設計，所以支不支持LPDDR5和LPDDR4X就不重要了。

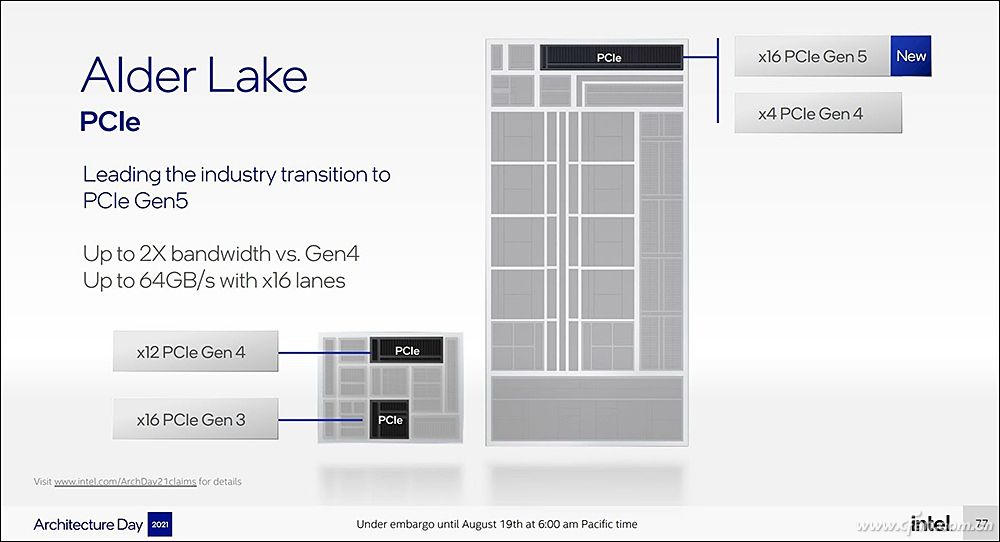

第12代酷睿桌面版的CPU部分提供16條PCIe 5.0和4條PCIe 4.0通道，與其配套的芯片組（Z690）則最多支持12條PCIe 4.0和16條PCIe 3.0。移動版可能沒那么多，但也足夠滿足高性能獨顯和PCIe 4.0 SSD的帶寬了。

第12代酷睿通過三種高速通道將各個模塊串聯了起來。第一個是Compute Fabric，用于連接CPU和高速緩存，帶寬可達1TB/s，支持動態緩存優化。第二個是Memory Fabric，用于連接內存和其他模塊，帶寬最高204GB/s，支持動態位寬和頻率。第三個是I/O Fabric，用于輸入輸出，最高帶寬64GB/s，支持基于需求的實時帶寬控制。

Lakefield的接班人

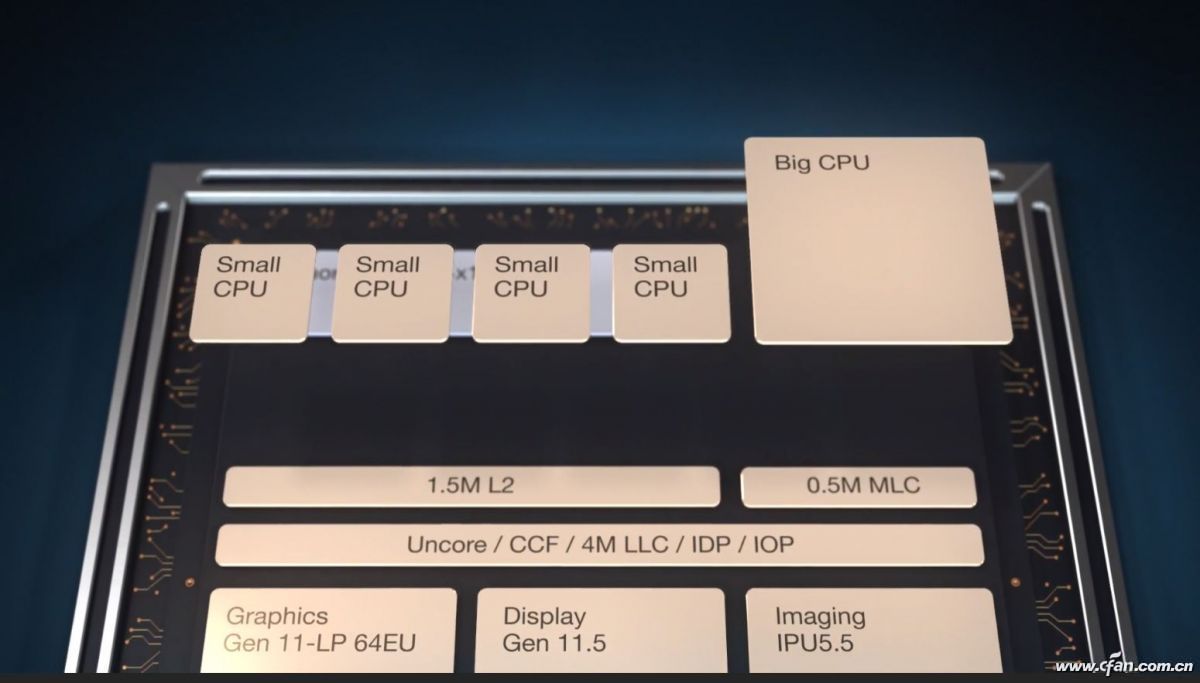

英特爾曾在第10代酷睿時期推出過代號為“Lakefield”的混合酷睿平臺——酷睿i3-L13G4和i5-L16G7這兩顆處理器首發英特爾Foveros 3D封裝技術和混合CPU架構（Intel Hybrid Technology），采用了類似ARM big.LITTLE大小核技術，內置1+4大小核組成的5核心，結合7W的TDP，可以幫助移動設備進一步瘦身。

可惜，與Lakefield平臺搭檔的Windows 10系統卻不太給力，對大小核的優化不到位，以至于搭載這一平臺的Windows設備沒能發揮出能效比方面的優勢，很多消費者甚至都不知道Lakefield到底是個啥。

第12代酷睿平臺最大的特色，就是繼承了來自Lakefield的衣缽，同樣采用大小核混合架構設計。

大核名曰Golden Cove

英特爾將第12代酷睿內的大核稱為“性能核心”（Performance Cores），又稱“P核心”（P-Cores），采用全新的Golden Cove微架構，支持超線程技術、AVX-512指令集和DLBoost深度學習加速功能，最多8核心16線程。

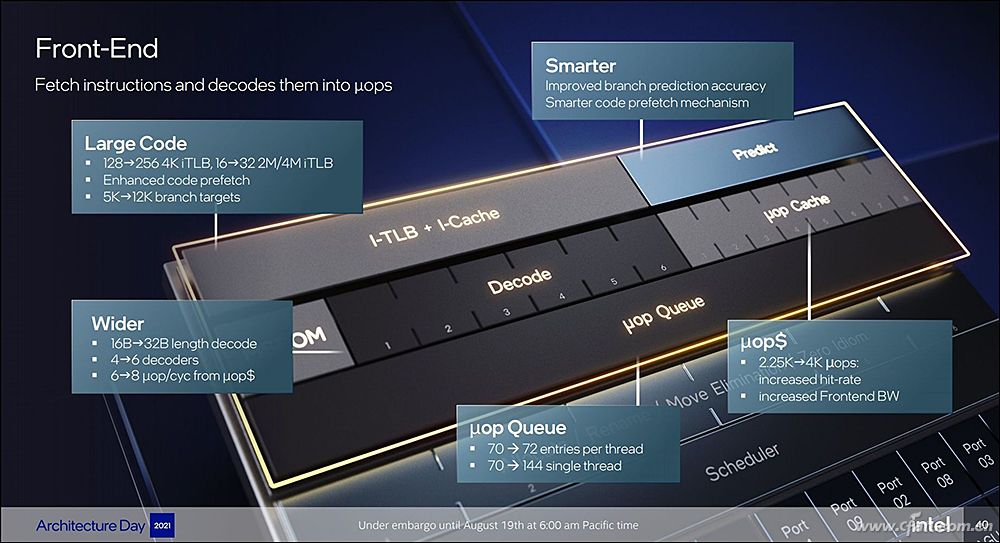

Golden Cove微架構是此前第10代酷睿Sunny Cove、第11代酷睿移動版Willow Cove、第11代酷睿桌面版Cypress Cove的迭代升級版。Golden Cove微架構在大量基礎模塊都重構或升級，官方稱其是近十年來的最大變革，堪比當年的Skylake，在提高速度、突破低時延和單線程應用程序性能的限制。該架構還支持AMX高級矩陣擴展指令，內置下一代AI加速技術，用于學習推理和訓練，包括專用硬件和新指令集架構，可明顯提高矩陣乘法運算。

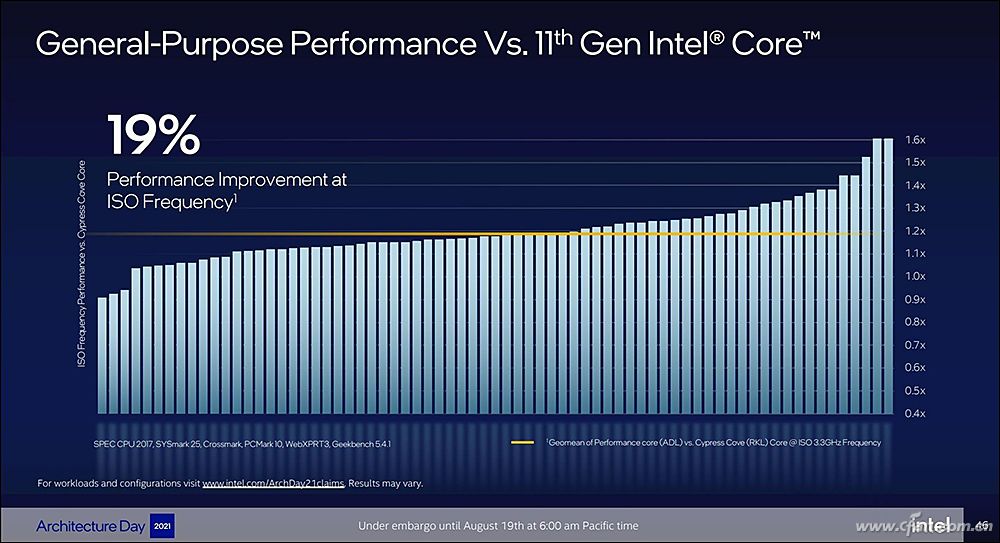

英特爾表示，Golden Cove微架構相比于現在第11代酷睿桌面上的Cypress Cove實現了平均大約19%的IPC（同頻性能）提升。

小核名曰Gracemont

英特爾將第12代酷睿內的小核稱為“能效核心”（Efficiency Ccores），又稱“E核心”（E-Cores），采用全新的Gracemont微架構，不支持超線程技術，最多8核心8線程。Gracemont是第一個支持AVX2指令集的能效核心，還支持整數AI操作新擴展、Intel控制流強制技術、Intel虛擬化重定向保護技術。

Gracemont微架構隸屬于Atom凌動家族，是繼Bonnell→ Saltwell→ Silvermont→ Airmont→ Goldmont→ Tremont之后的迭代升級版。Gracemont微架構的核心非常小，在1個Golden Cove大核心的空間里可以塞進4個Gracemont小核心，以及它們共享的4MB二級緩存。

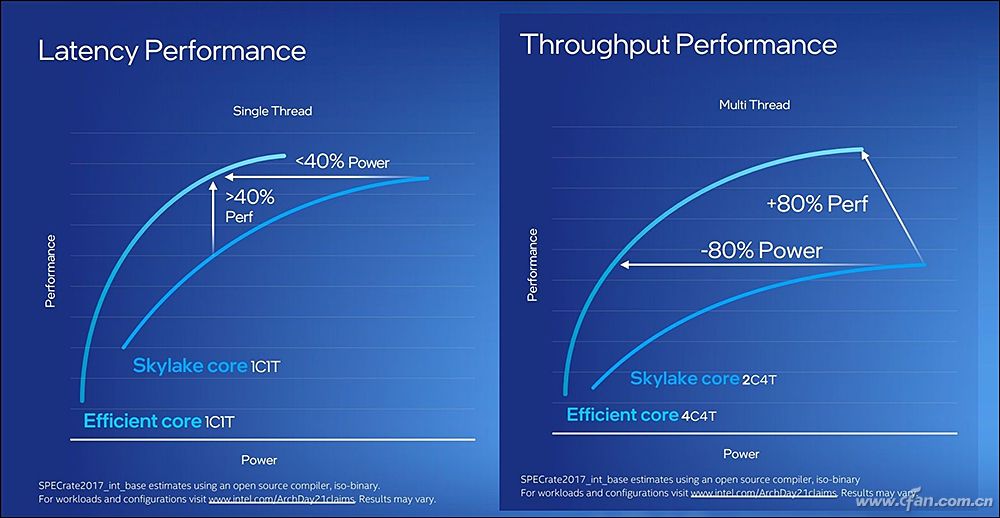

英特爾表示，Gracemont微架構的IPC性能相比第6代酷睿Skylake提升超過40%，在同等性能下功耗則可降低40%。4核4線程的Gracemont對比2核4線程的Skylake，峰值性能可提升80%，而同等性能下功耗可降低80%。

第12代酷睿最愛Windows 11

上代Lakefield平臺之所以沒能掀起太大的波瀾，除了其自身硬件規格偏弱以外，與其配套的Windows 10系統也玩不轉大小核架構，無法發揮其應有的能效比優勢。

為此，英特爾針對第12代酷睿大小核混合架構設計了全新的“Thread Director”（線程調度器），并與微軟進行了深度調優，在Windows 11系統的任務調度器可更好地將合適的負載分配給不同核心/線程。

英特爾表示，Thread Director可以在最短30微秒的時間里確定一個線程的性質、歸屬，而傳統的系統調度器需要上百甚至幾百微秒，還可能分配錯誤。此外，Thread Director還會針對性地優化頻率，尤其是在移動端，保證效率的同時還能提高能效，而且可以在微秒級別調整頻率。

換句話說，只有Windows 11系統才能“拯救”和“玩轉”大小核。

Xe HPG銳炫游戲顯卡駕到

在《NVIDIA和AMD嚇一跳！英特爾銳炫品牌獨顯真來了》一文中，CFan曾報道了英特爾銳炫品牌獨顯的消息。在英特爾架構日活動上，官方還公布了Xe HPG架構的不少細節。

首先，英特爾銳炫顯卡并沒有采用自家的工藝，而是由臺積電旗下的6nm工藝代工。

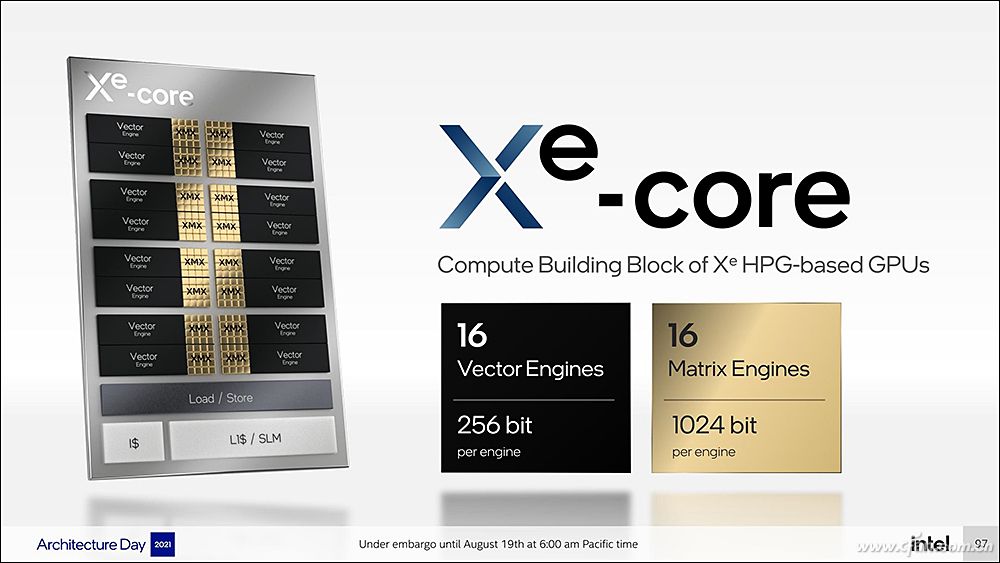

在過去，英特爾GPU（如UHD、銳炬Xe核芯顯卡）的基本模塊都是“EU執行單元”。在銳炫顯卡時代，將改為“Xe核心”，每個Xe核心內都包含16個矢量單元（每個矢量單元還可進一步拆分成8個FP32 ALU單元），16個矩陣數學單元，零級和一級緩存、載入存儲單元等等。

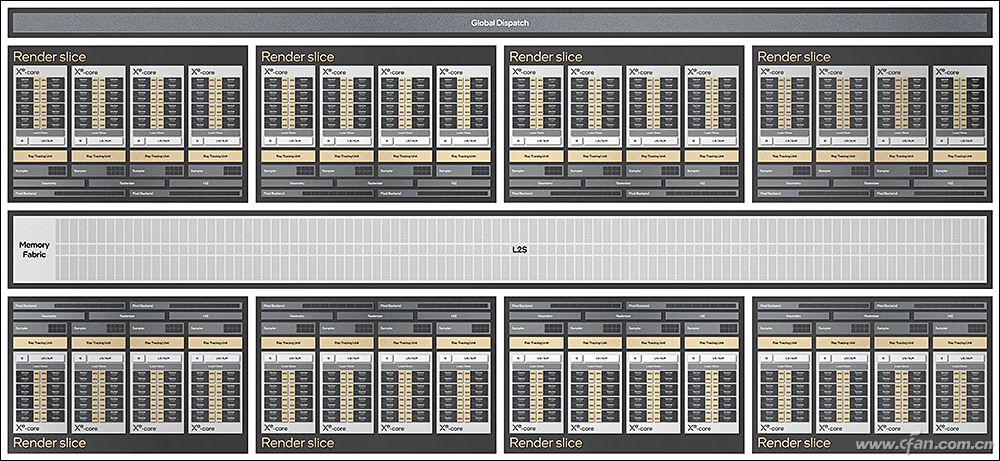

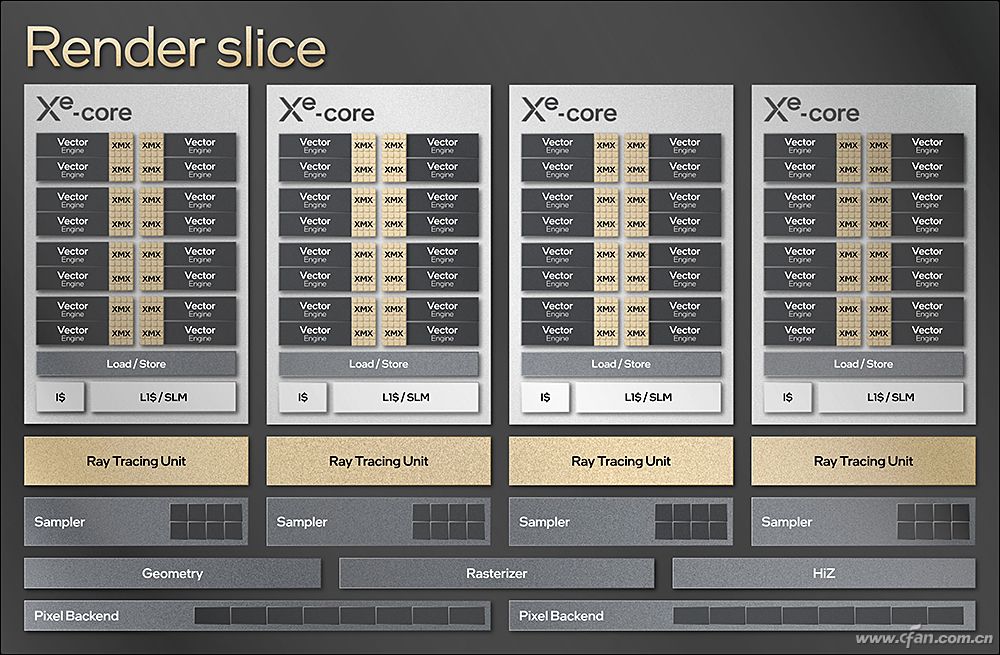

Xe核心的上一層級是“渲染切片”（Render Slice），專為DX12 Ultimate設計，每個包含4個Xe核心、4個光追單元、4個紋理采樣器、幾何前端、光柵前端、2個像素后端，支持DirectX光追和Vulkan光追。

英特爾銳炫品牌下的首款產品型號是Alchemist（DG2），包含最多8個渲染切片，共享大容量二級緩存，并首發支持DisplayPort 2.0。

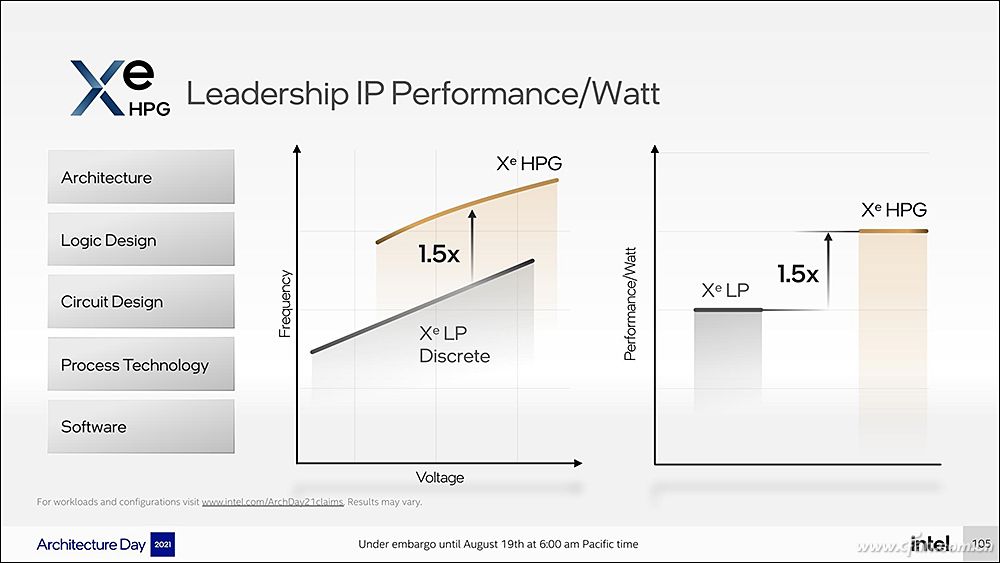

英特爾表示，銳炫Alchemist顯卡采用的Xe HPG微架構，相比已用于第11代酷睿核顯的Xe LP微架構，可以實現1.5倍的頻率提升、1.5倍的能效提升。目前，英特爾已經完成了內核顯卡驅動程序組件的重新架構，特別是內存管理器、編譯器，號稱計算密集型游戲的吞吐量平均提高了15%，最多可達80%，而游戲加載時間縮短了25%。

在未來，銳炫顯卡還會從Alchemist逐步迭代到Battlemage、Celestial和Druid。
