  • 索尼攝像機磁帶轉不動(索尼磁帶攝像機型號)

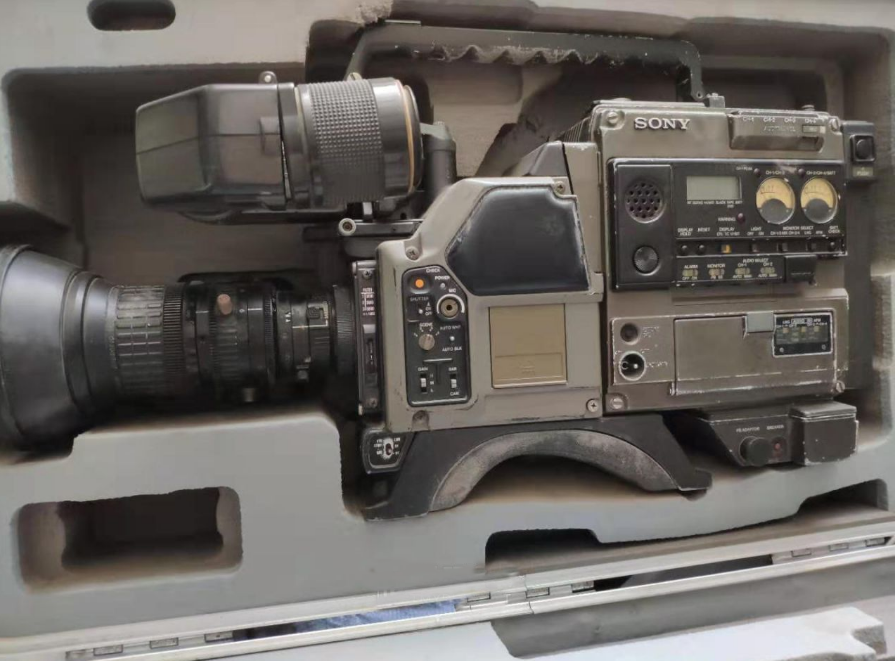

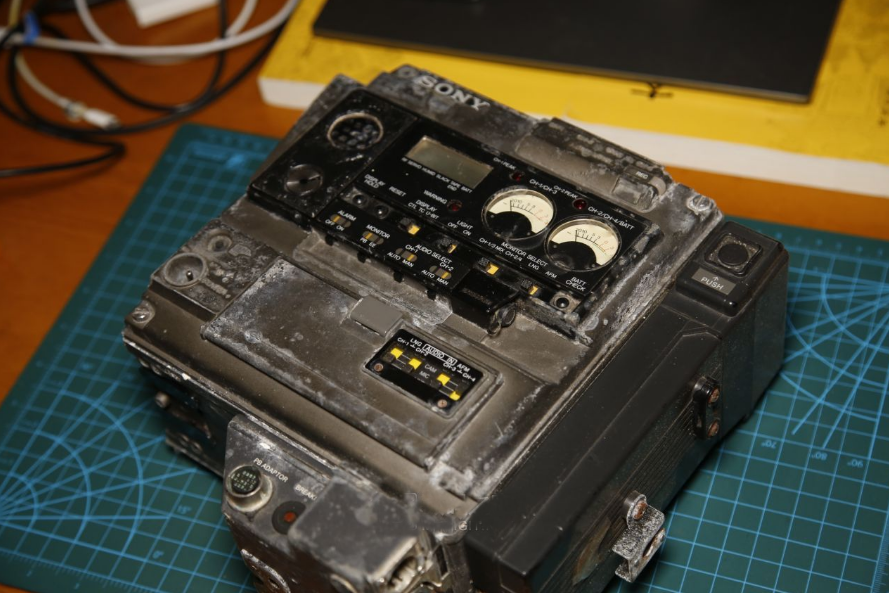

    Sony BVV-5PS屬于高檔后背錄像機,大部分是電視臺使用.

    過程類似做肢解手術,只不過越拆越覺得后背發涼,太復雜太復雜了,這絕對是一個超級復雜的系統工程,從構思到機械、電路設計,再到實現打樣,到最后的封裝和量產,每一個環節都匯聚了當時人的智慧。
    單純論體積來算,如果說機械計算機(差分機到手搖計算器)是機械時代的絕頂之作,CPU是大規模集成電路時代的皇冠之花,磁帶錄像機是機械和電路融合之作的集大成者!
    本次拆機不涉及運動原理和電子電路解析,單純為拆解而拆解,給大家展示內部構造,而機器本身已經壞掉,沒有價值了。

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    今次只拆這一部分

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

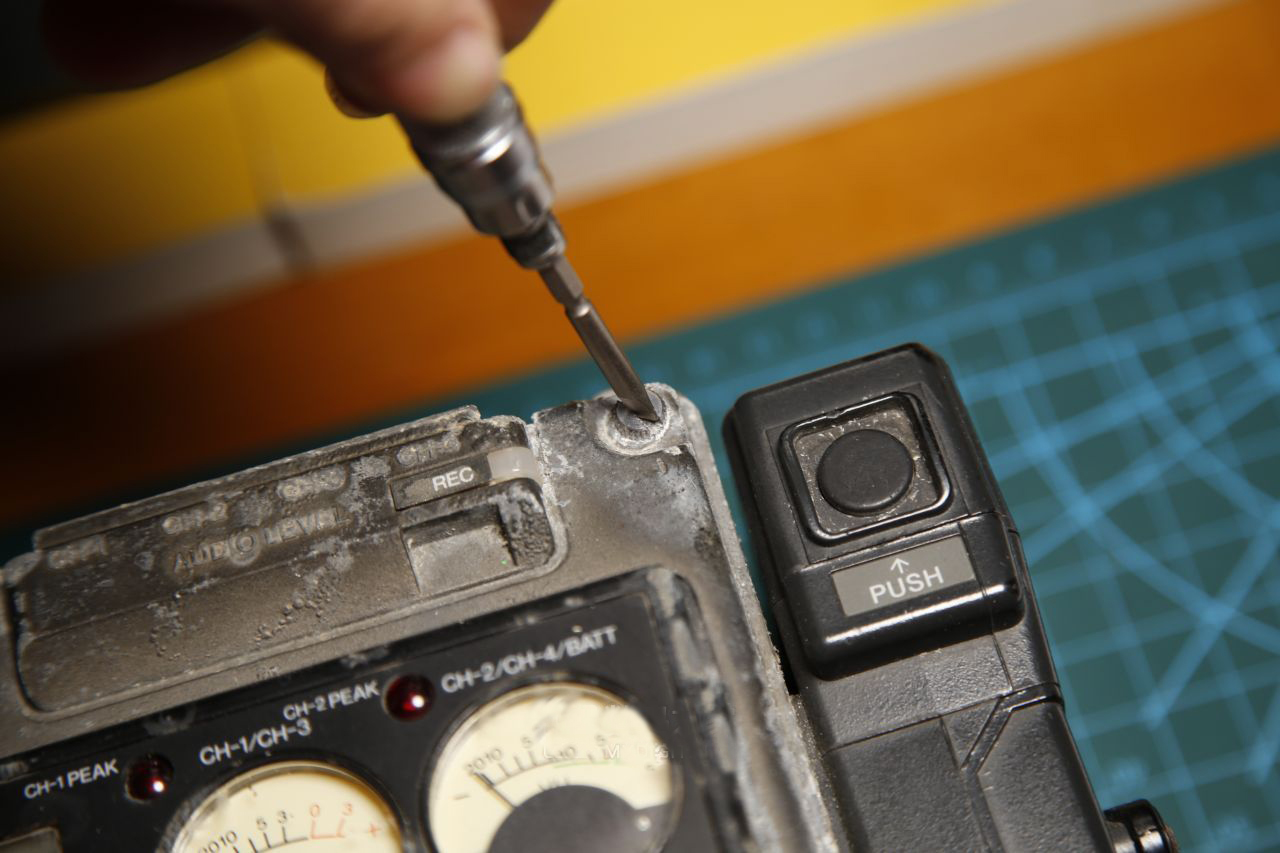

    拆解過程沒有維修拆解手冊作為指導,只能瞎貓死耗子摸索,全是大頭螺絲固定,好拆!

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

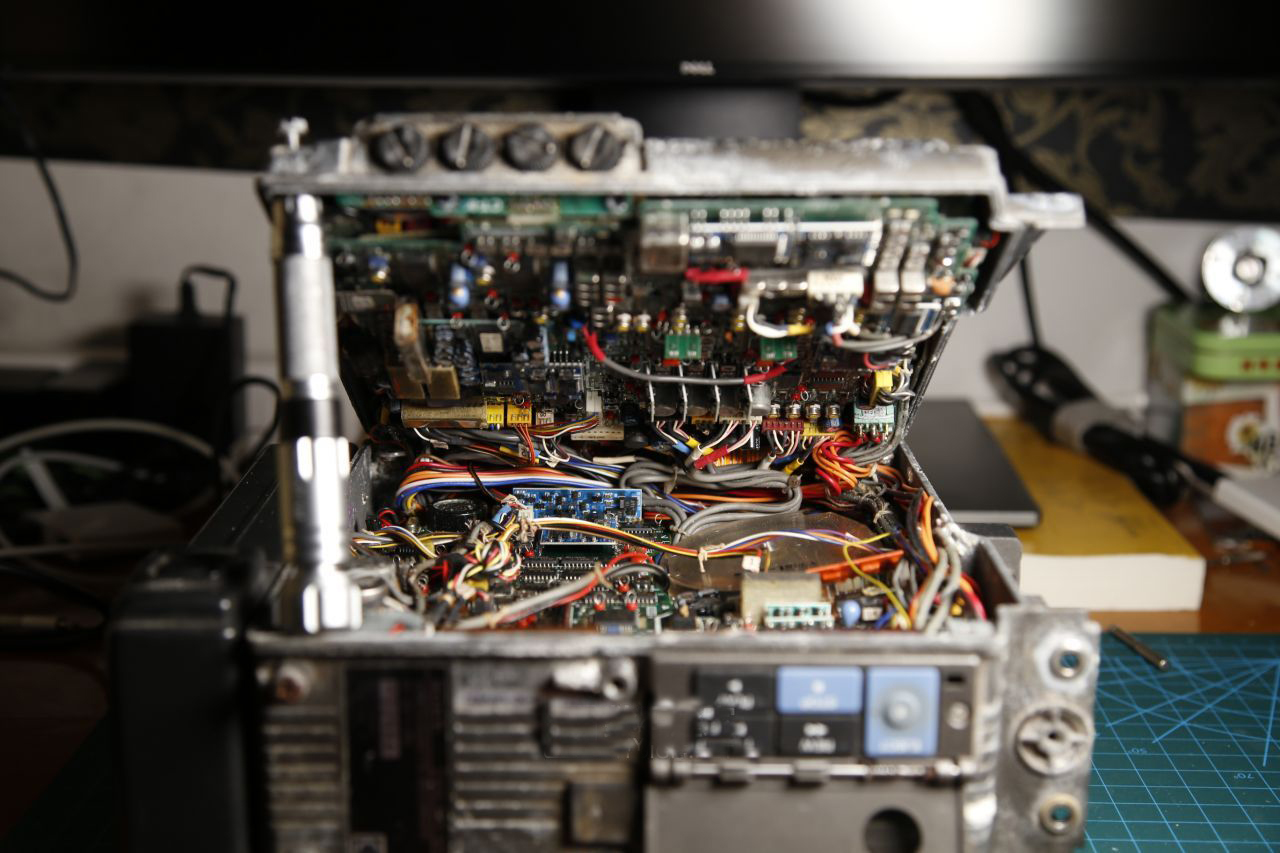

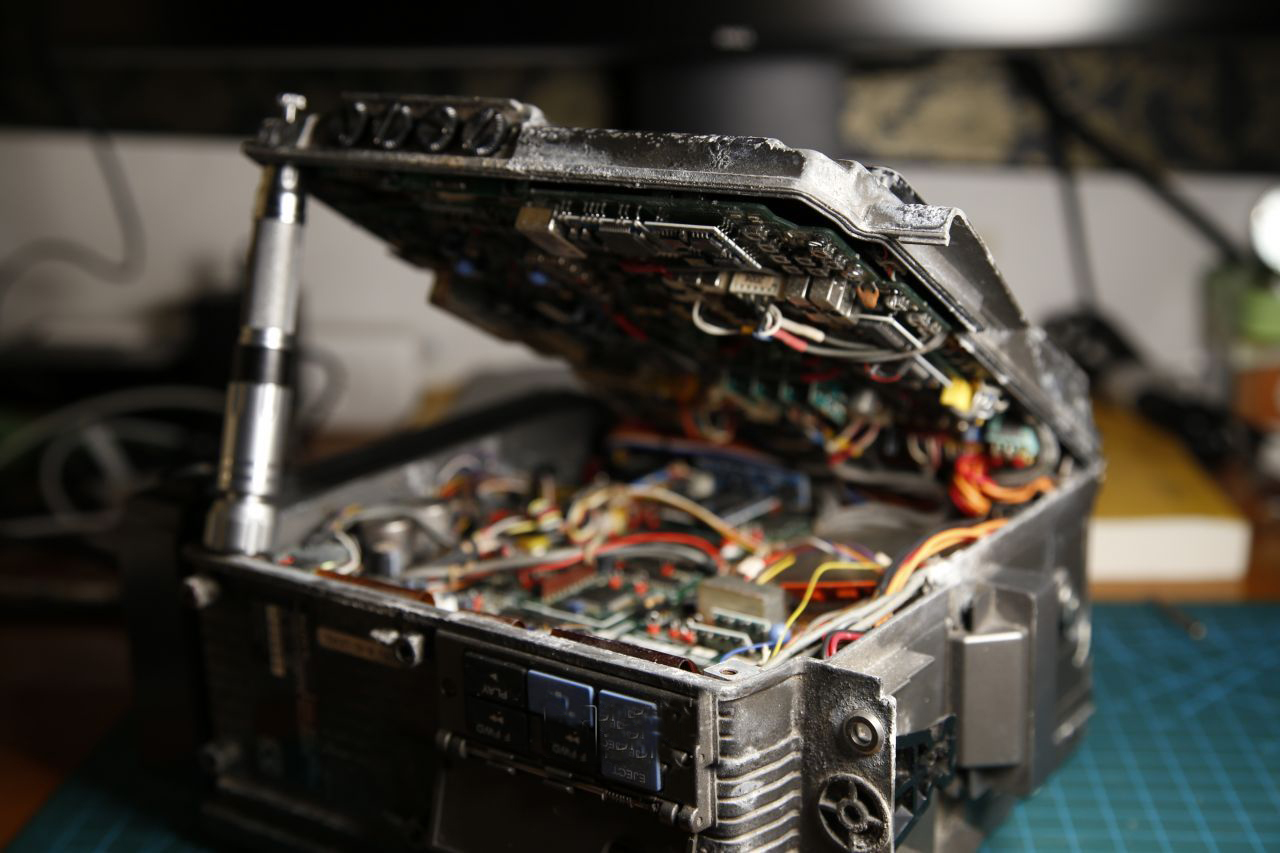

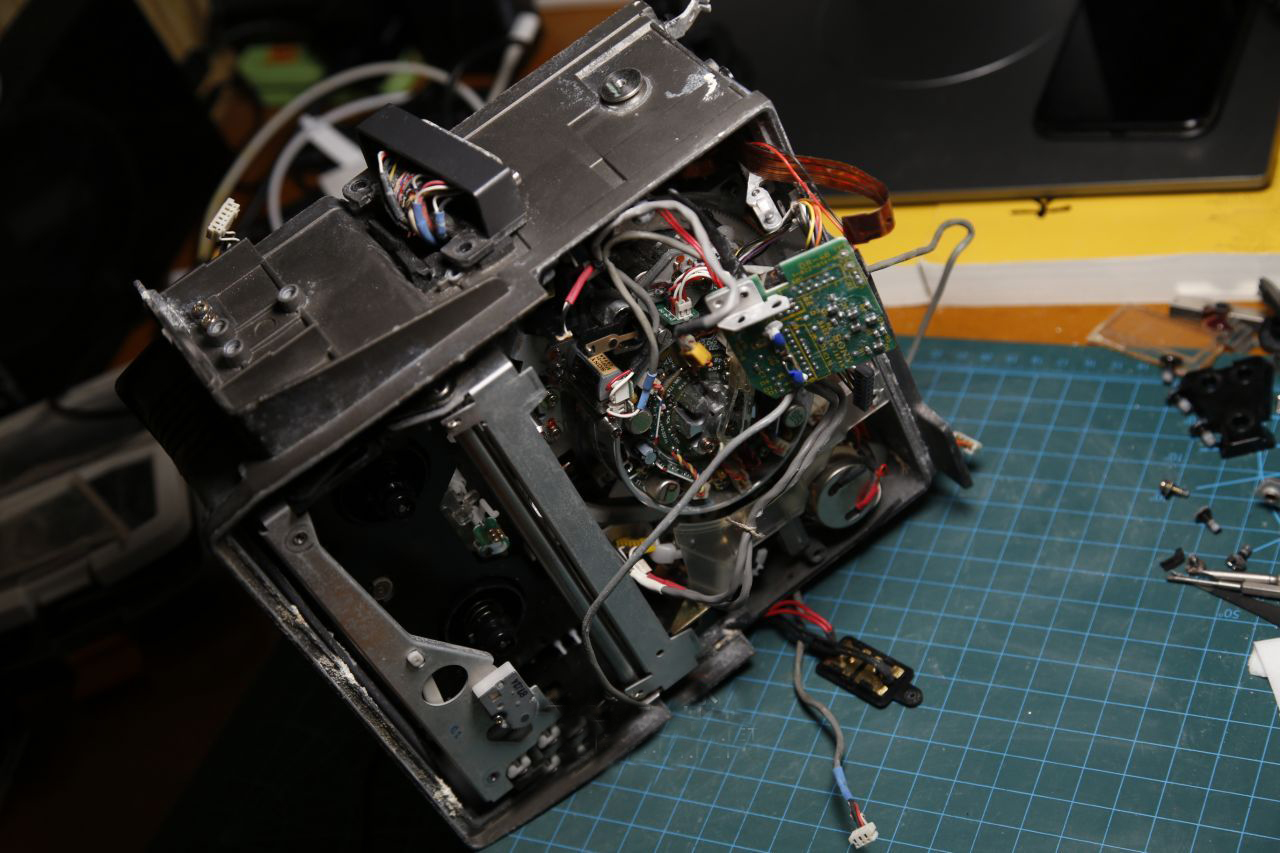

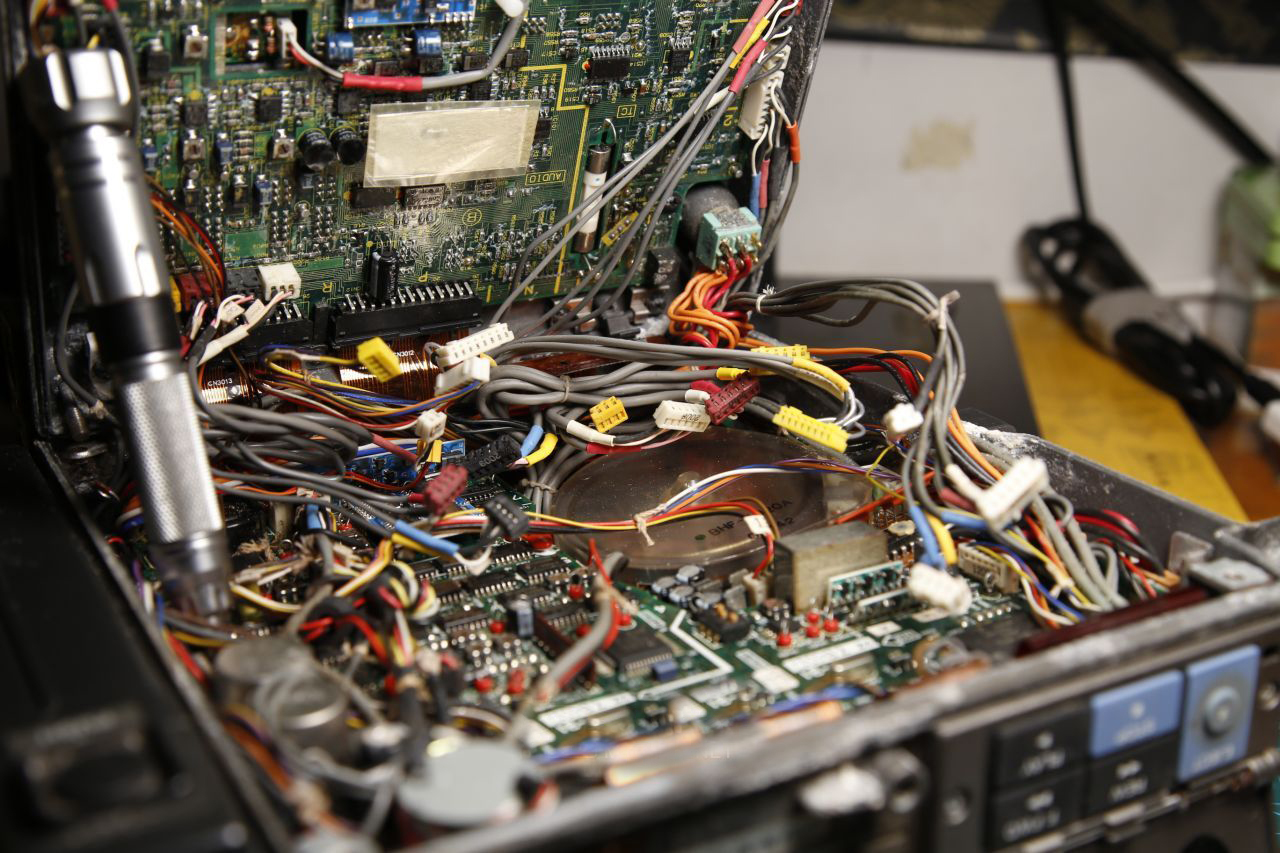

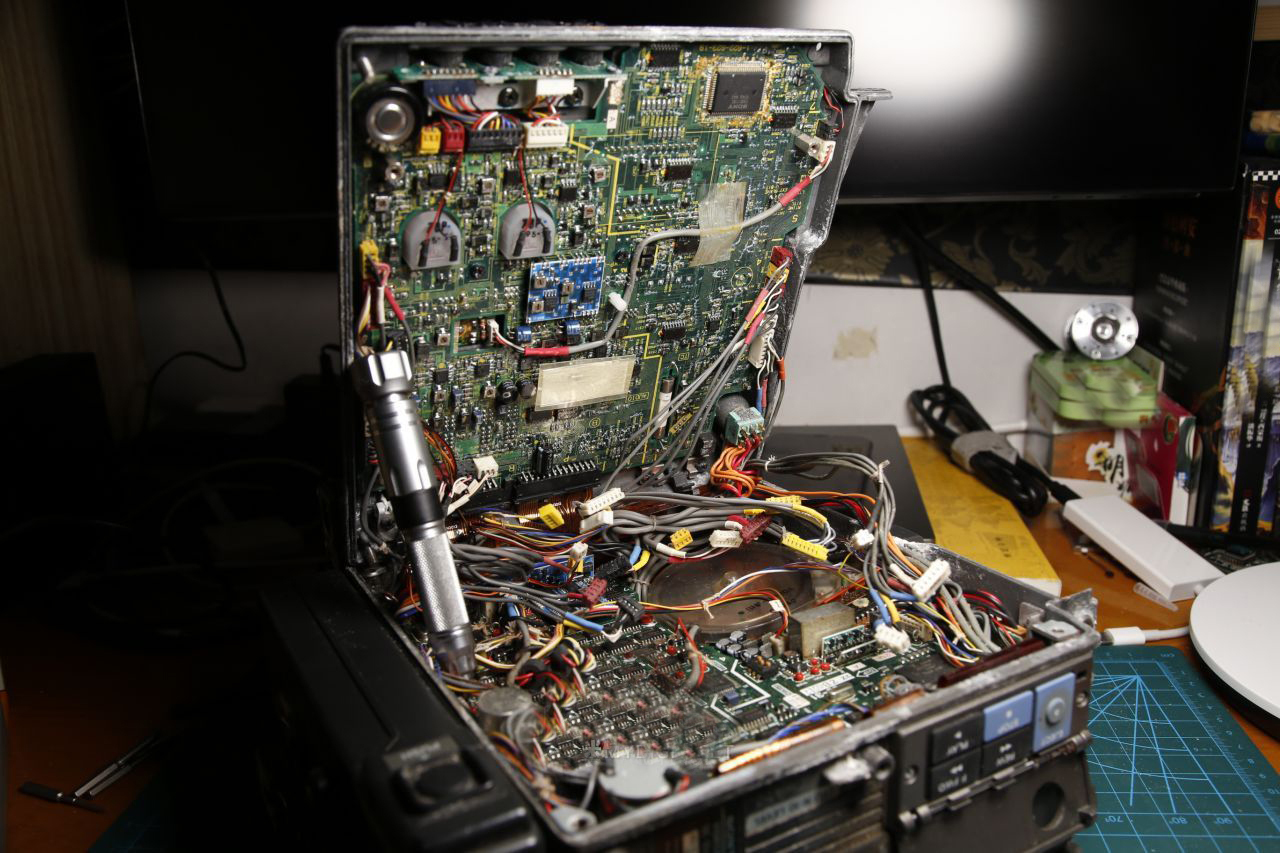

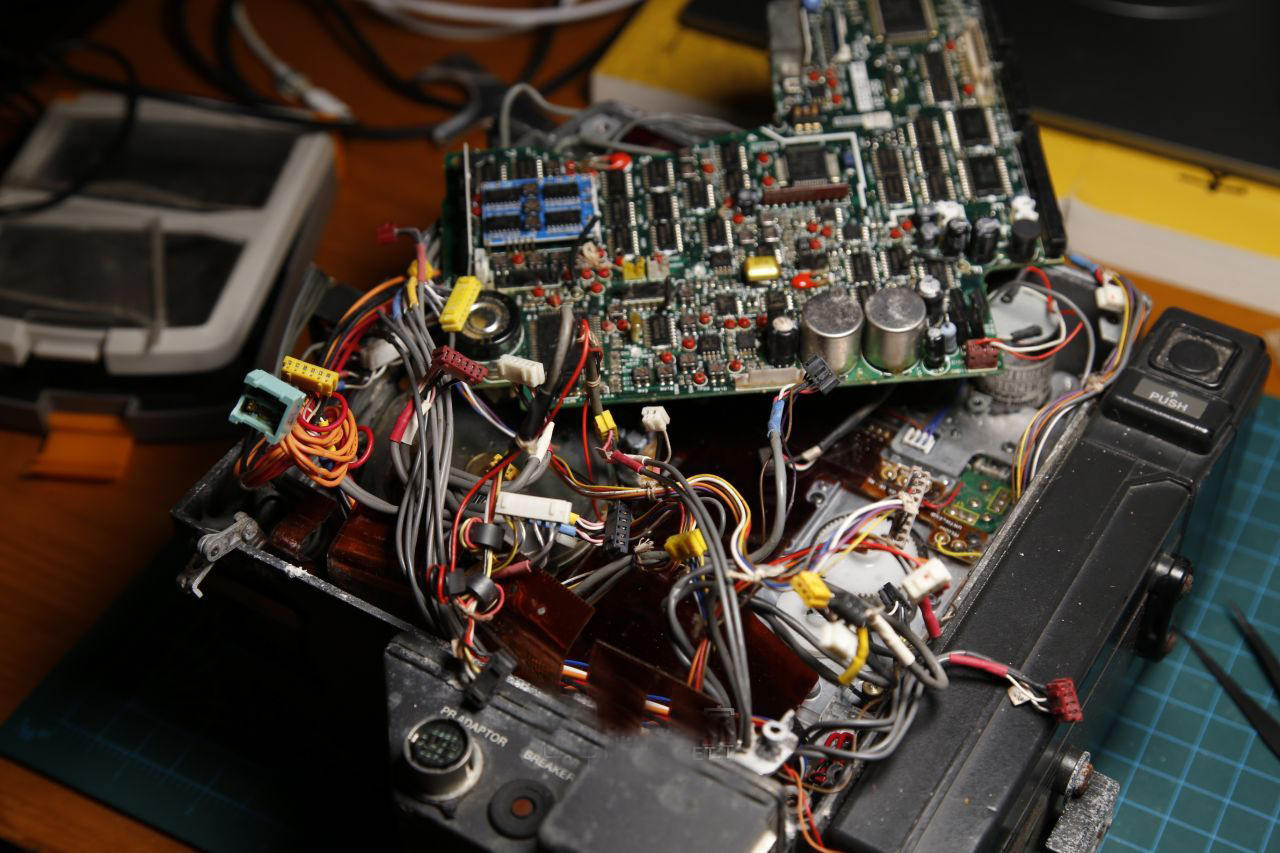

    掀開一個角度,望著密密麻麻的內構,不禁頭皮發麻

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

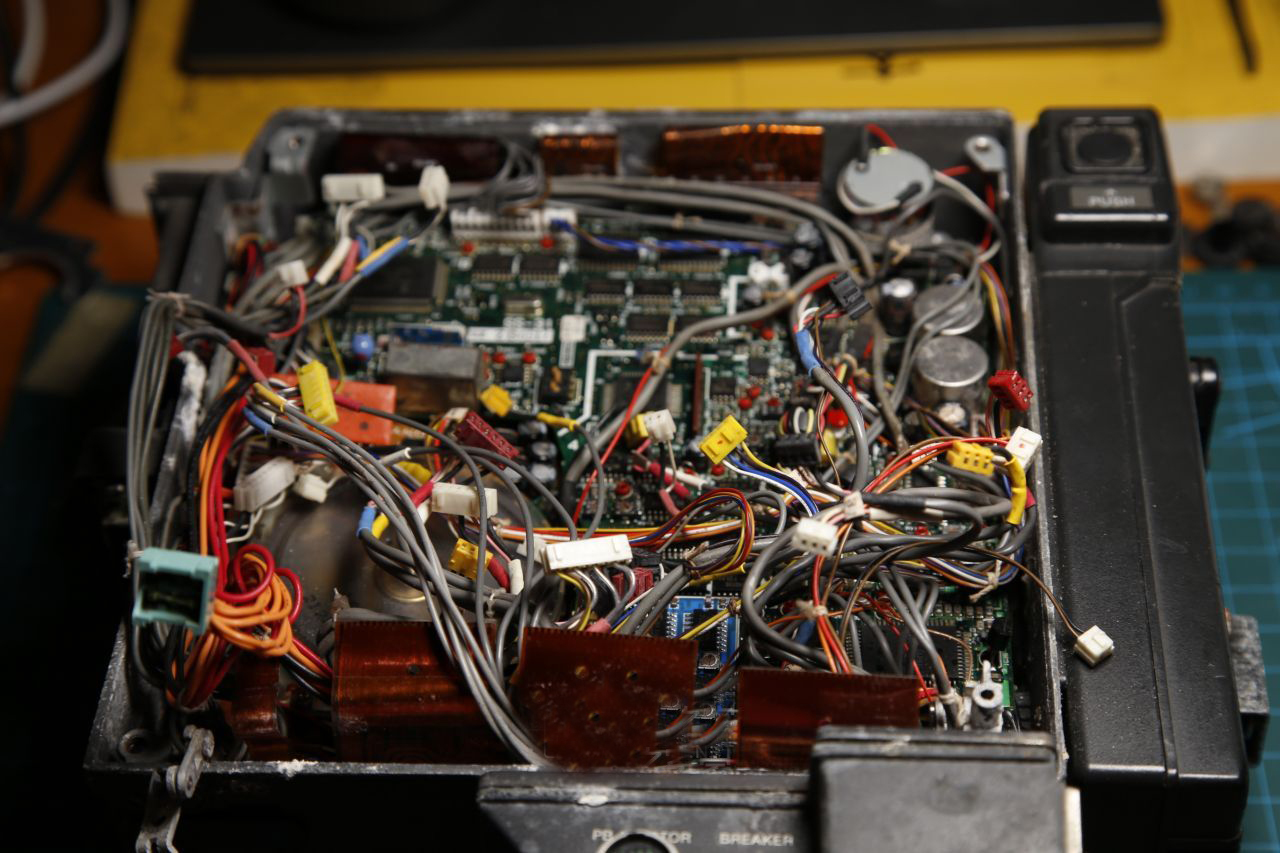

    換一個角度,這就是即將要對付的噩夢級選手

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

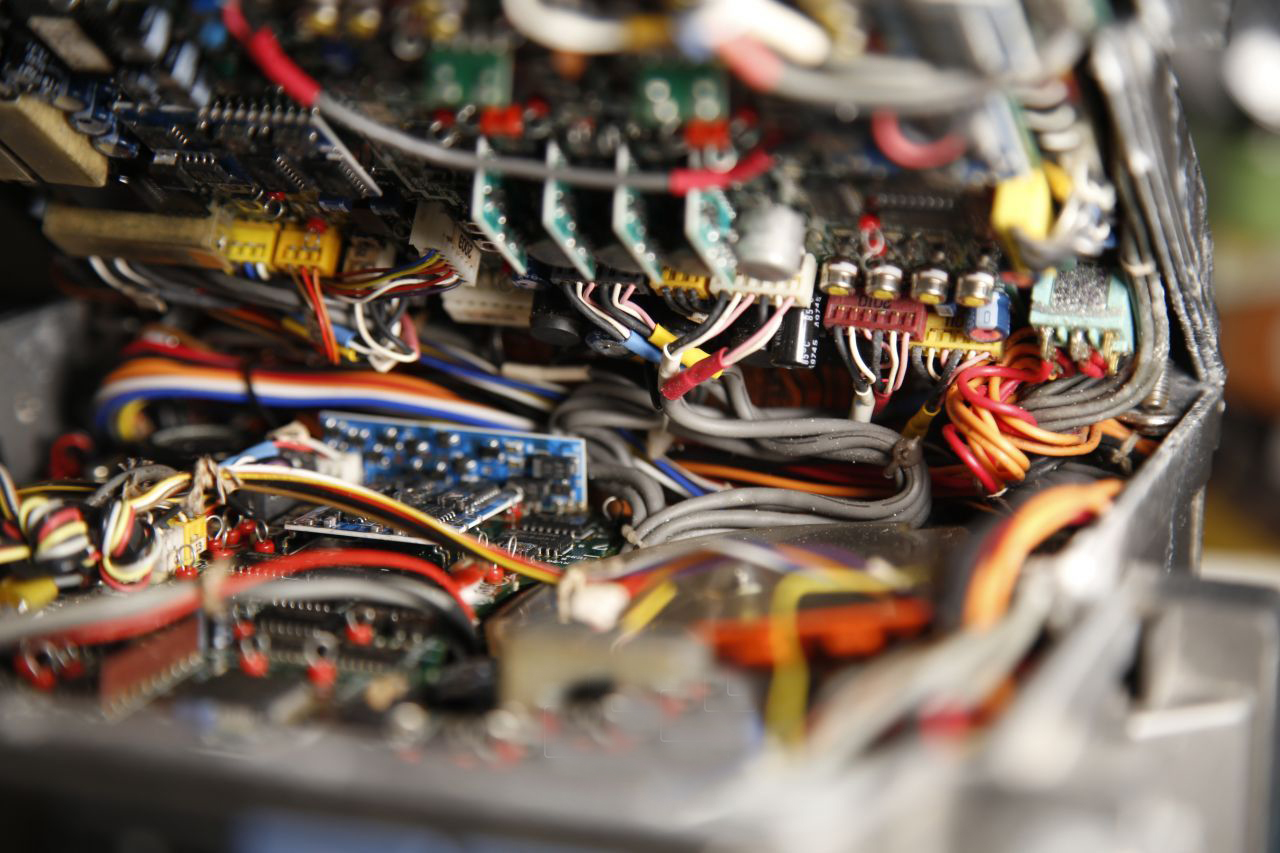

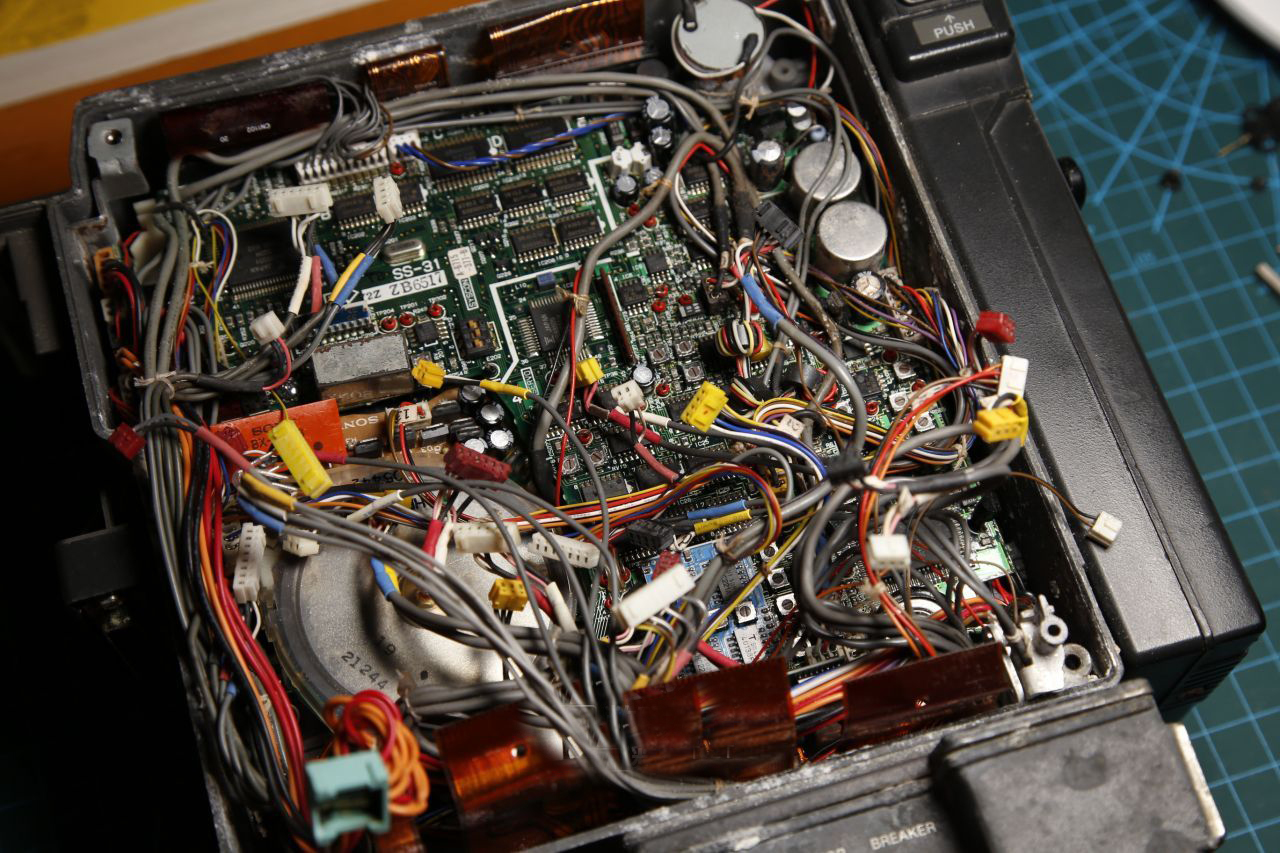

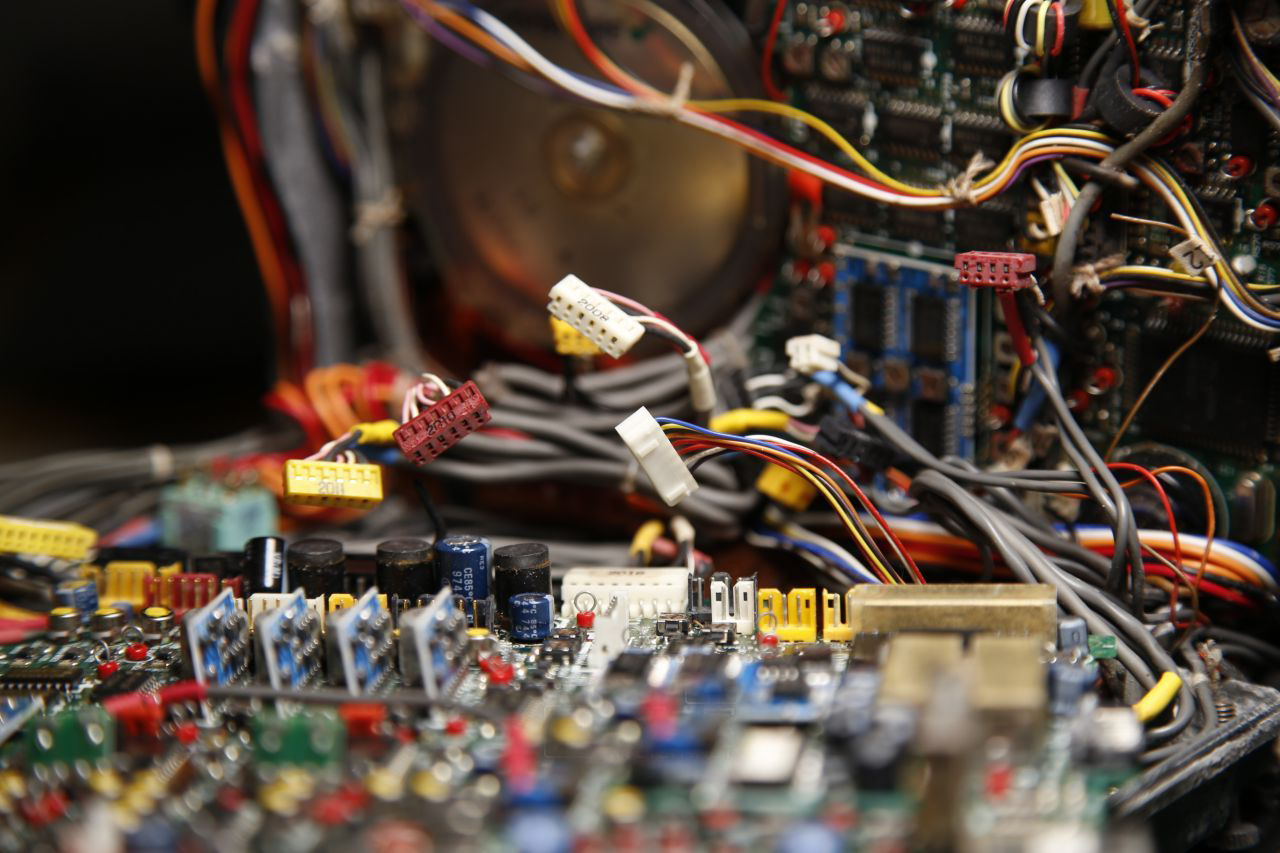

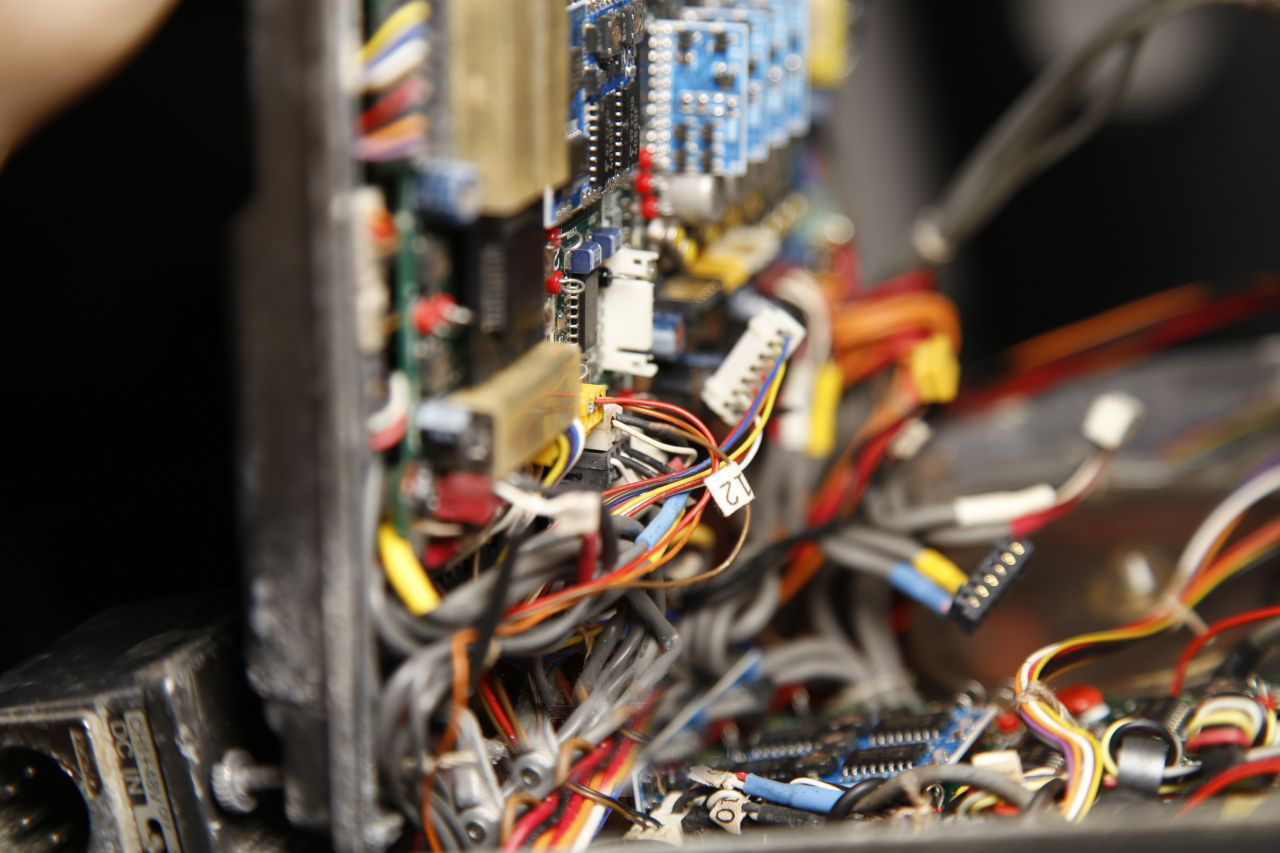

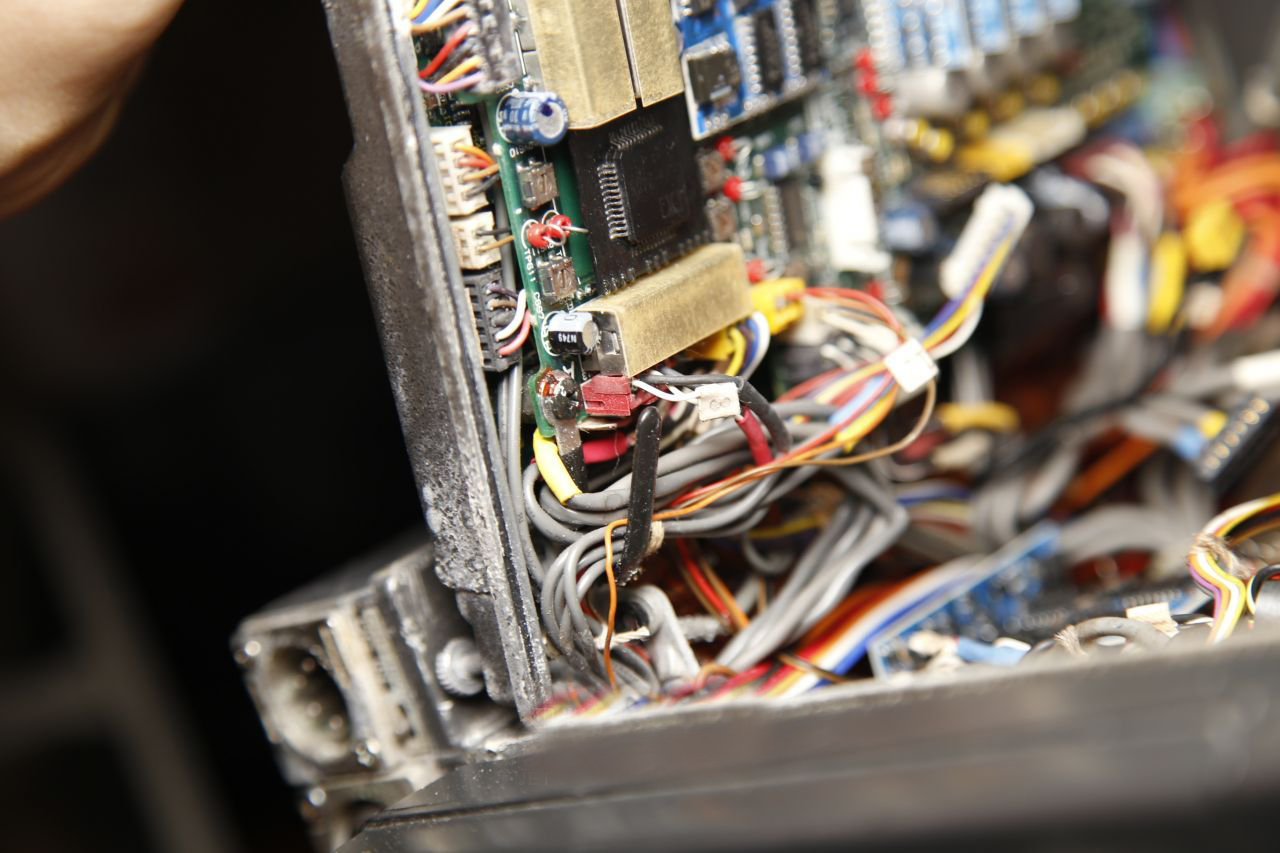

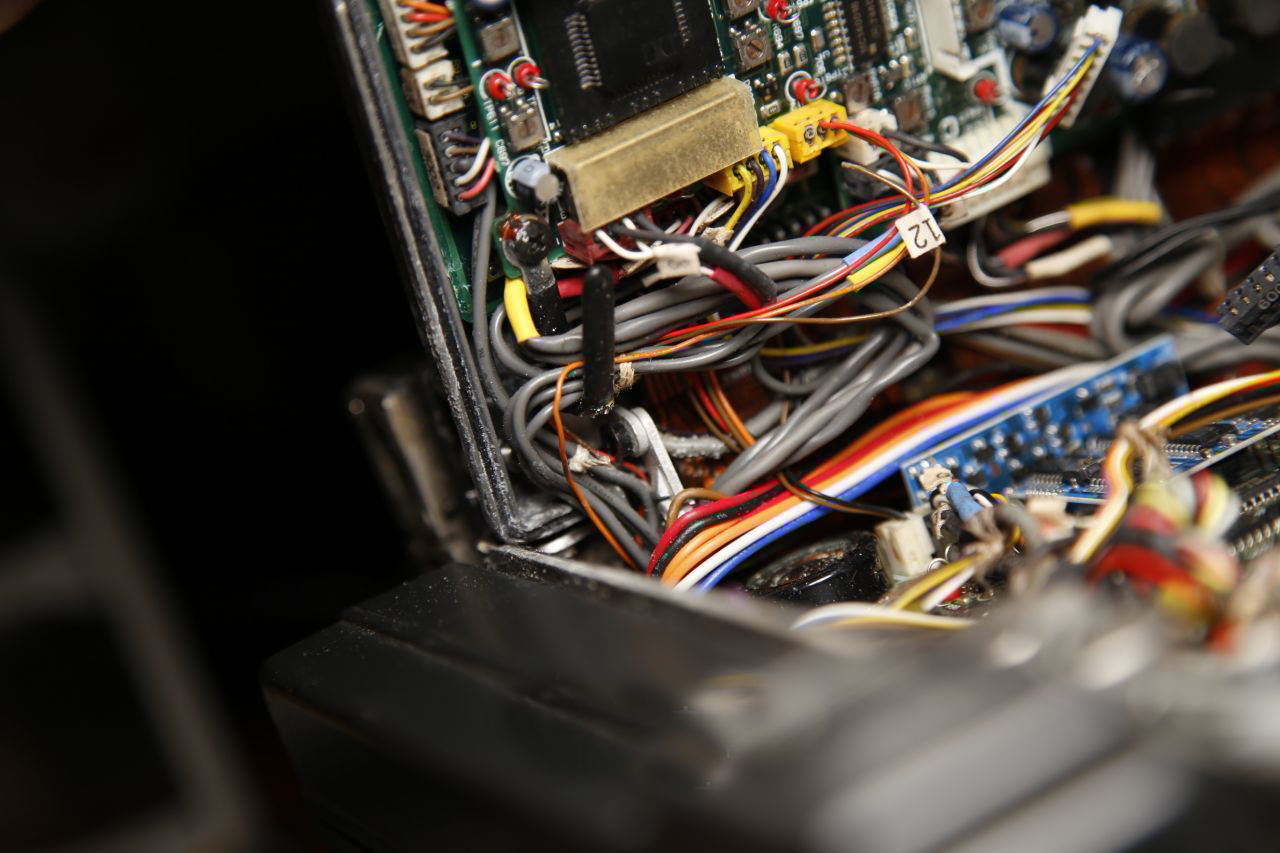

    內部連接線成組成群,滿滿當當的

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    看到一個懷孕的電容

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    連接線底座都用顏色區分

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

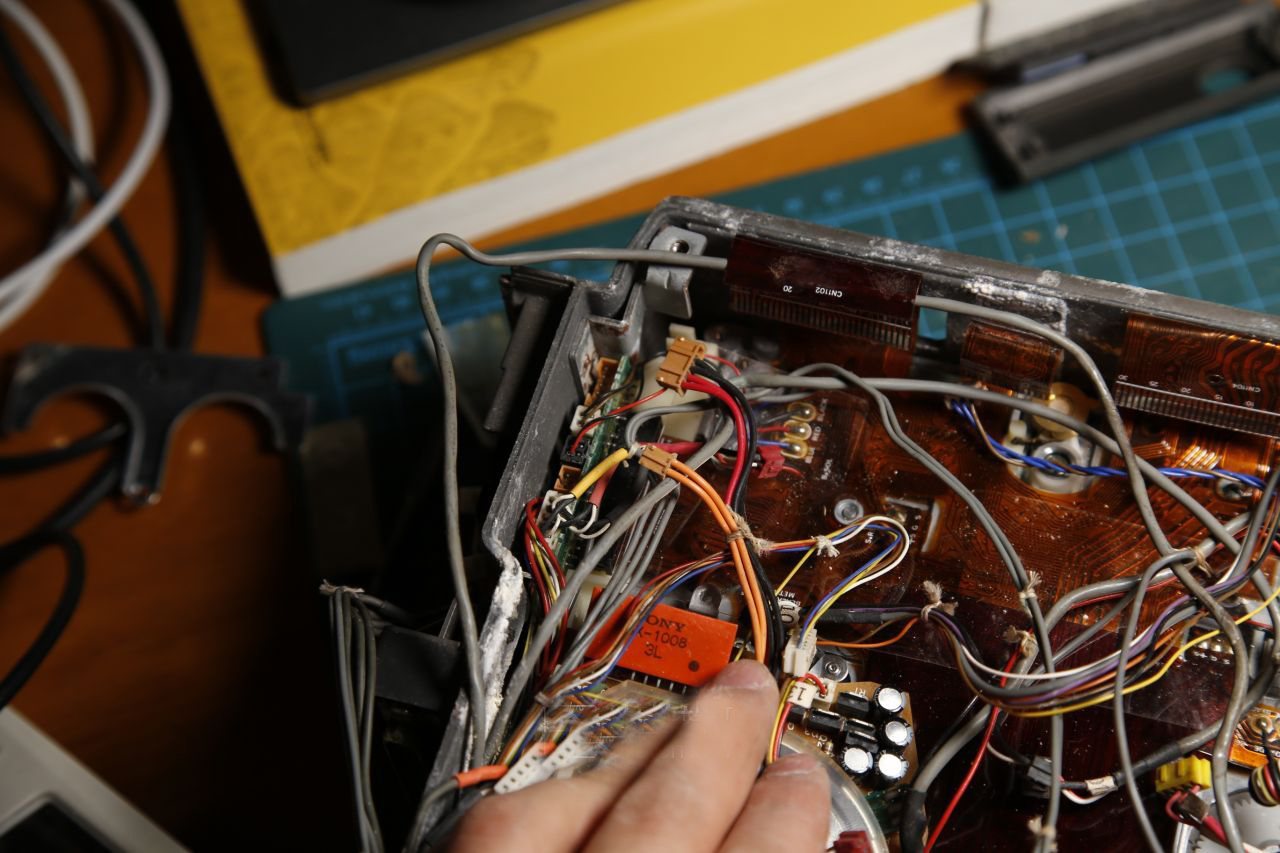

    這種類型的連接線底座十分之難拆,拆一個手指都要斷了,這么多底座,必須要硬著頭皮一一拆除!當前拆掉的連接線是鍍金的,快三十年了依舊善良如初

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

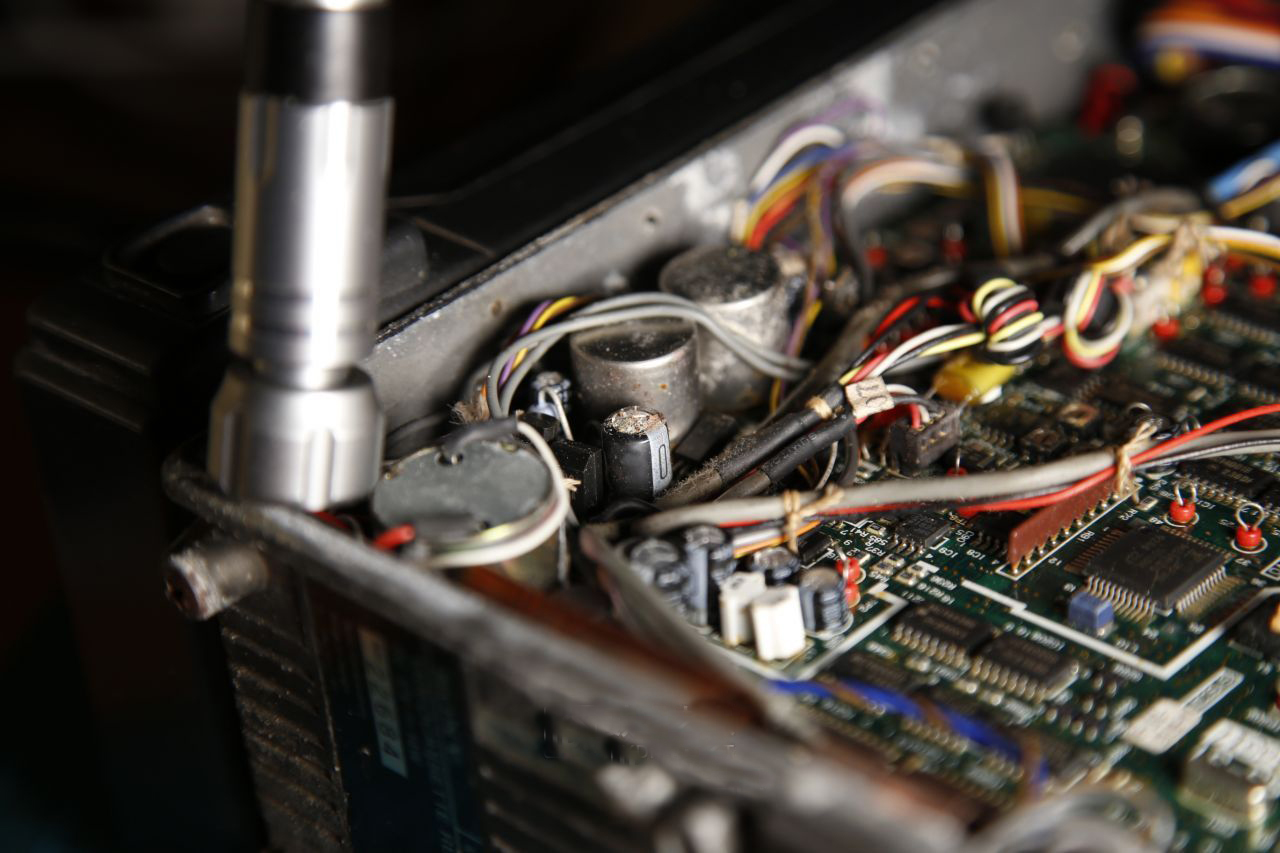

    角落一瞥,能看到用螺絲固定在板子上的黑色理線夾,可以說是就地取材了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    連接線上印刷了編號——棕色的連接線給揪斷了,因為底座固定太過牢固……

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    外殼和機身主體是有鉸鏈連接的

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

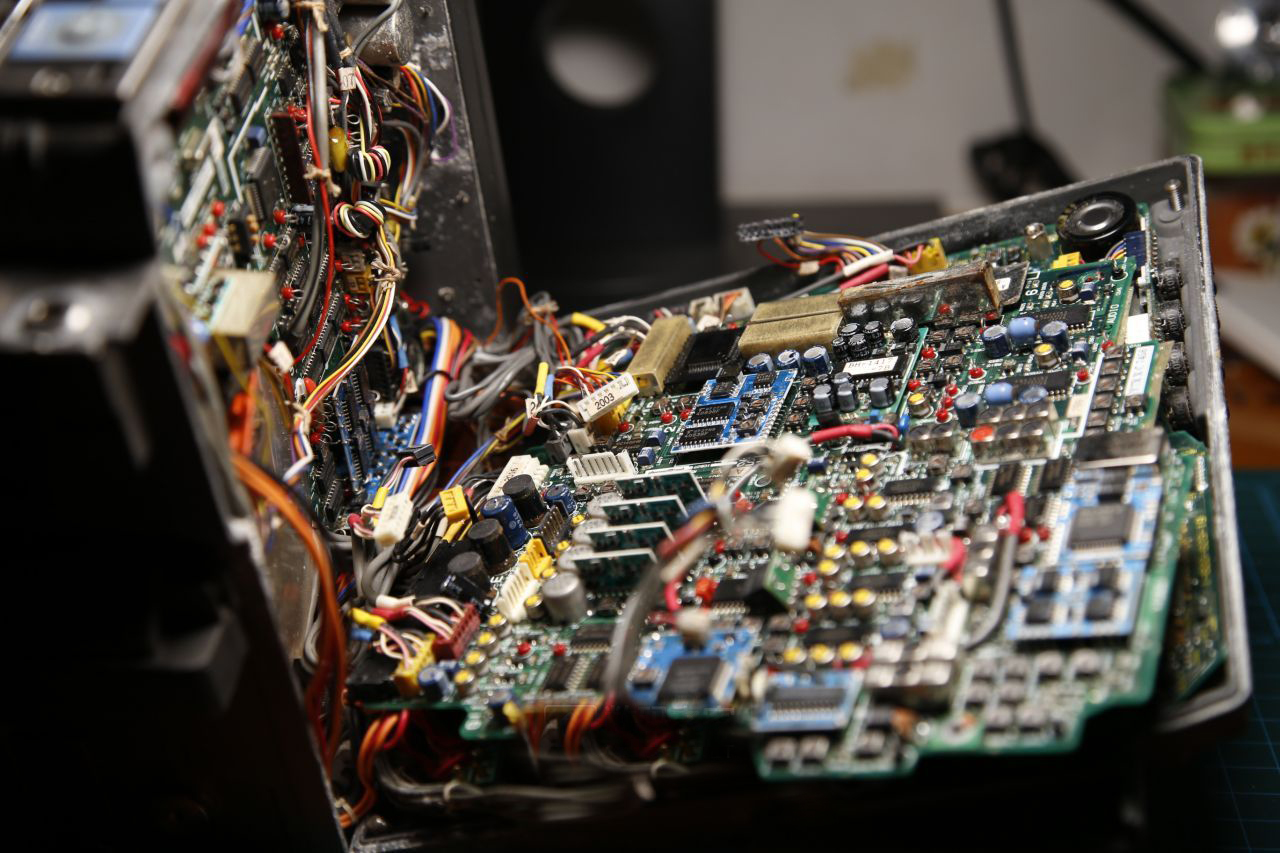

    雙層電路加持

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    費了半天力氣才拆下來

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    連接線底座的印刷編號——此外這幾組并不是鍍金的,是普通接線座,時間一長了都生銹了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

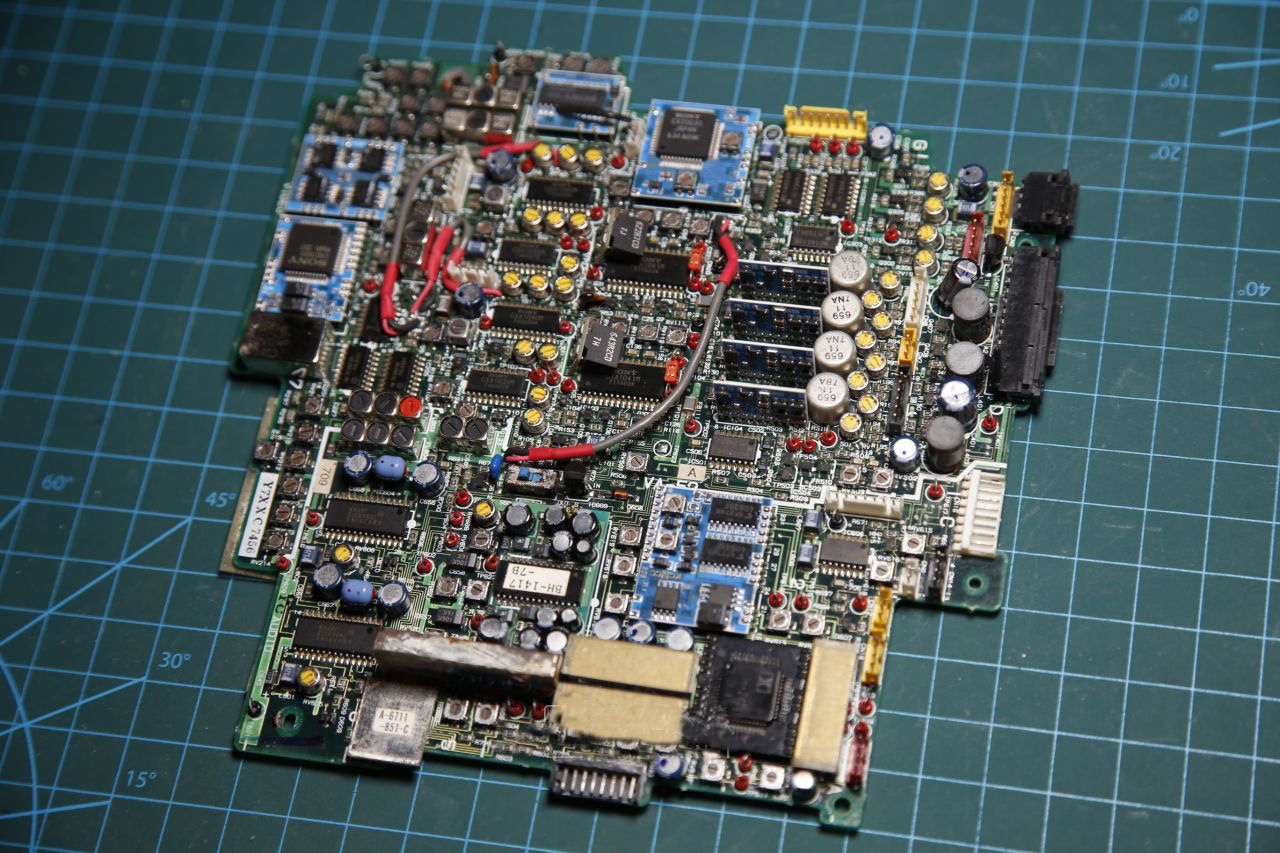

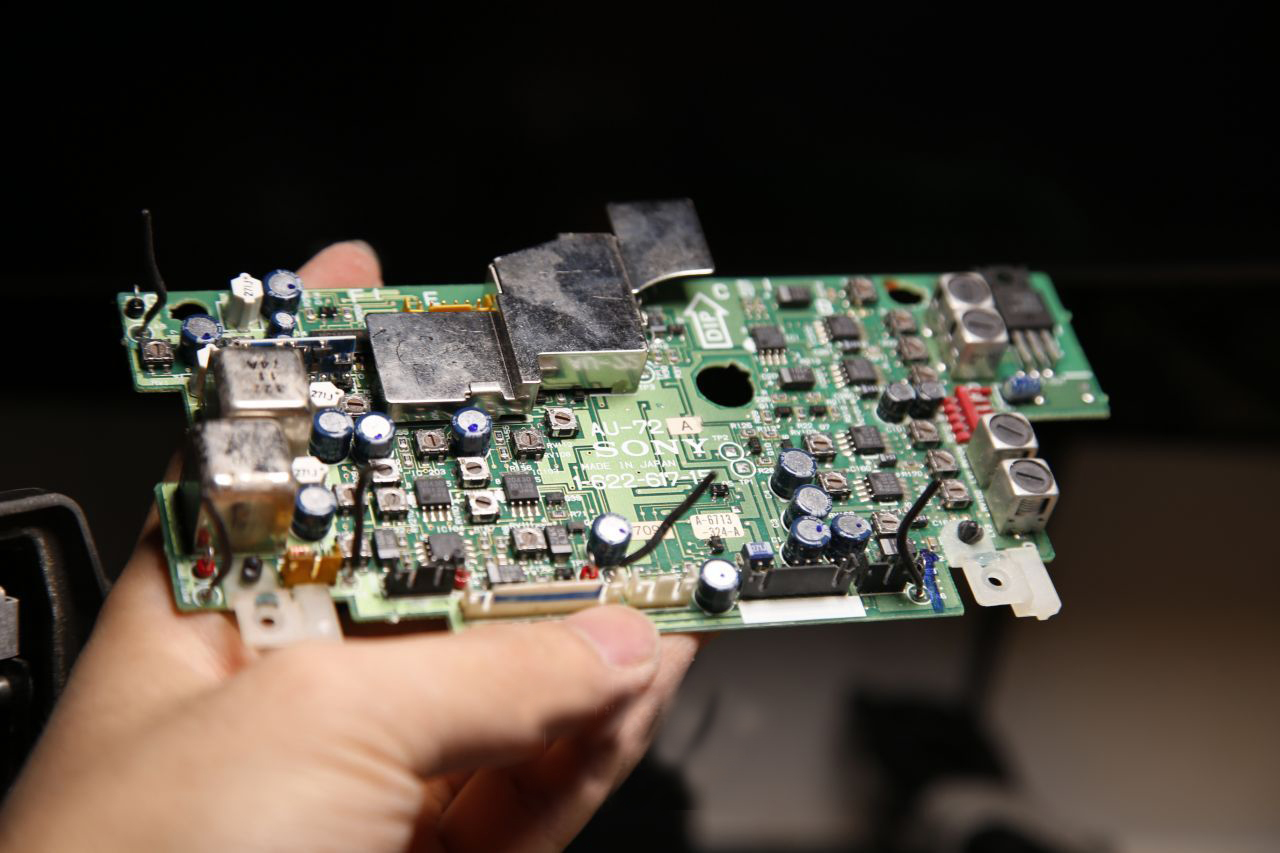

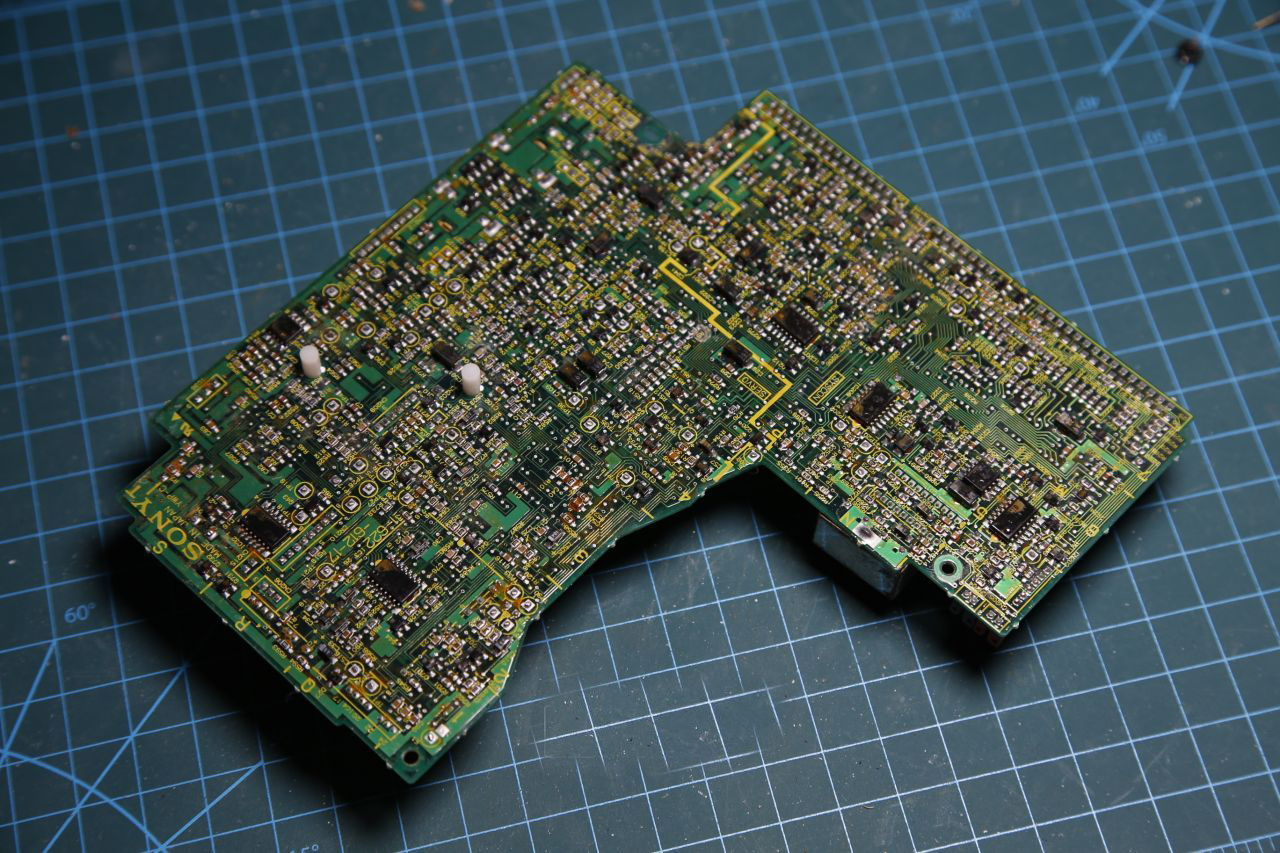

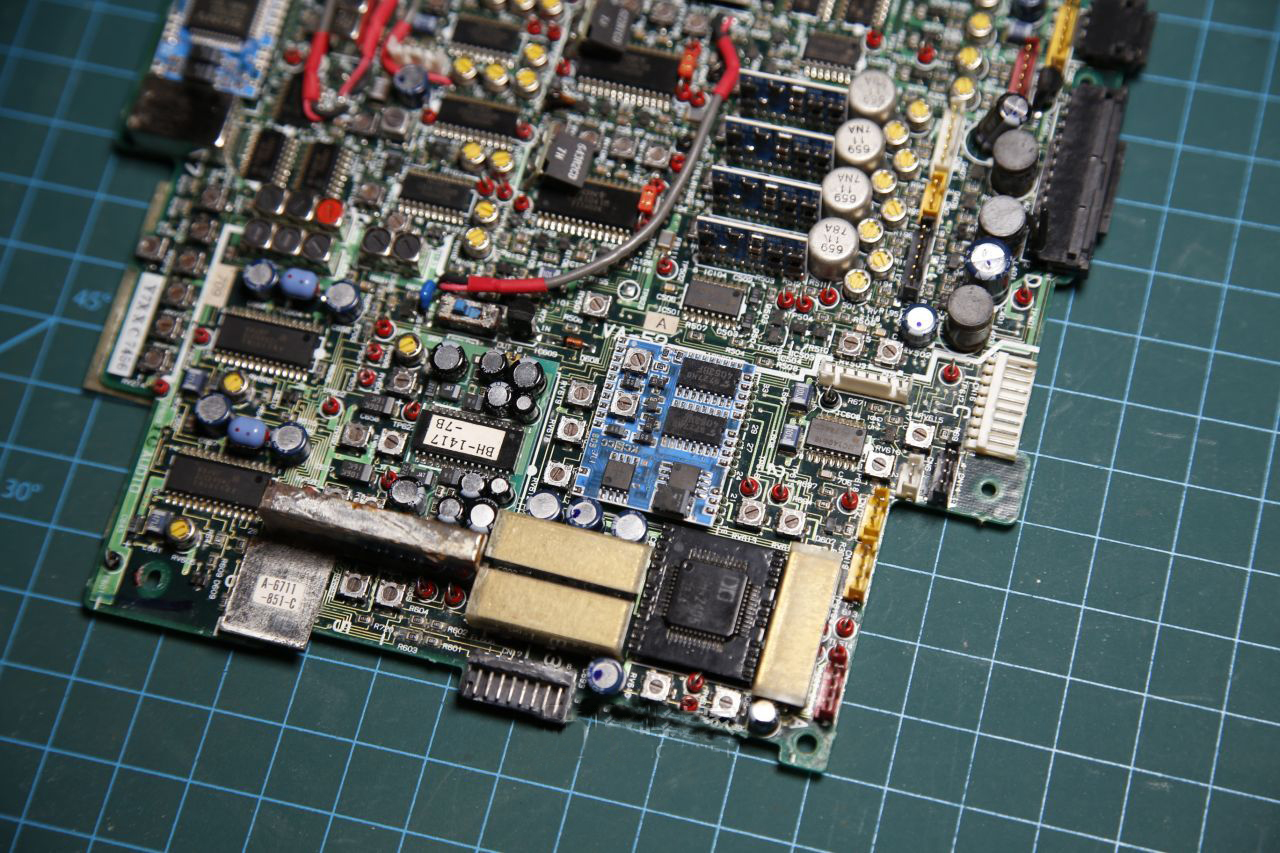

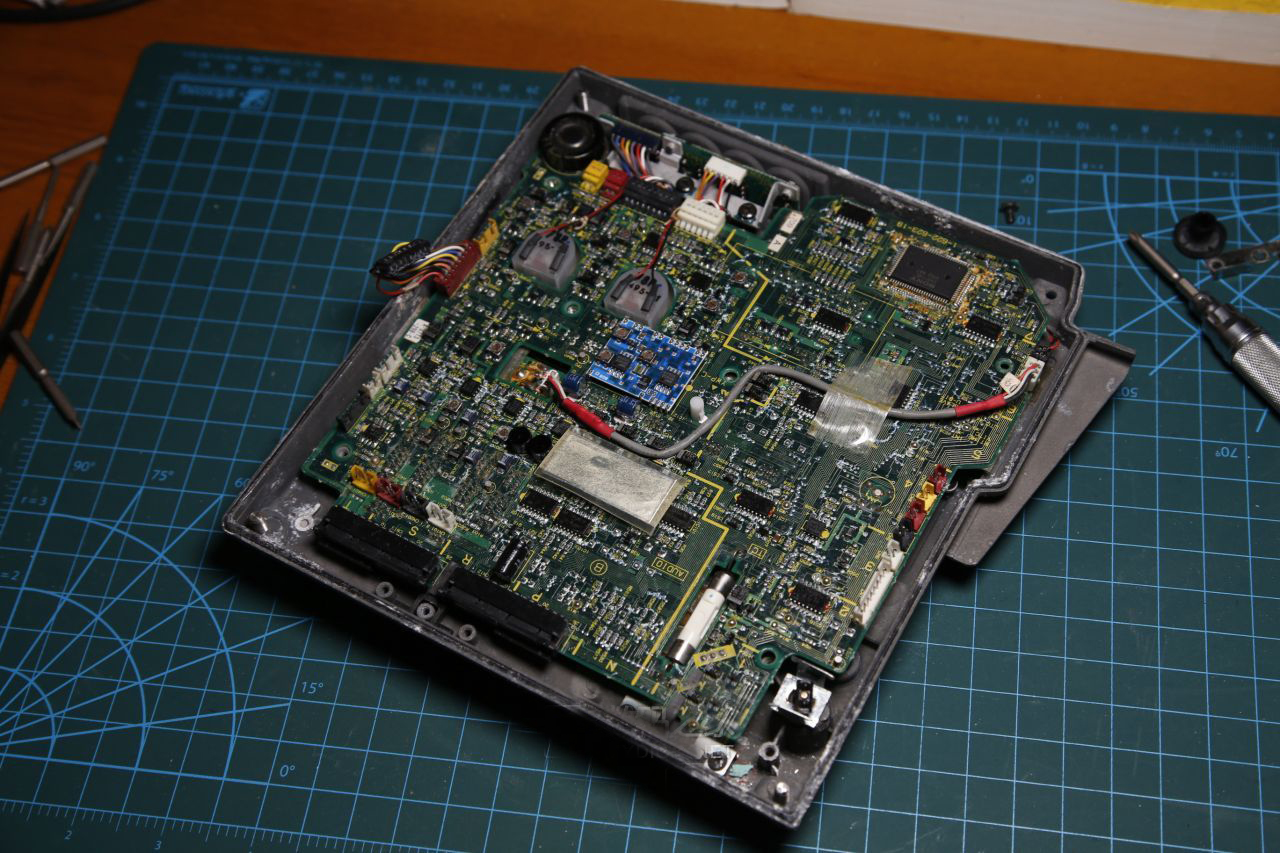

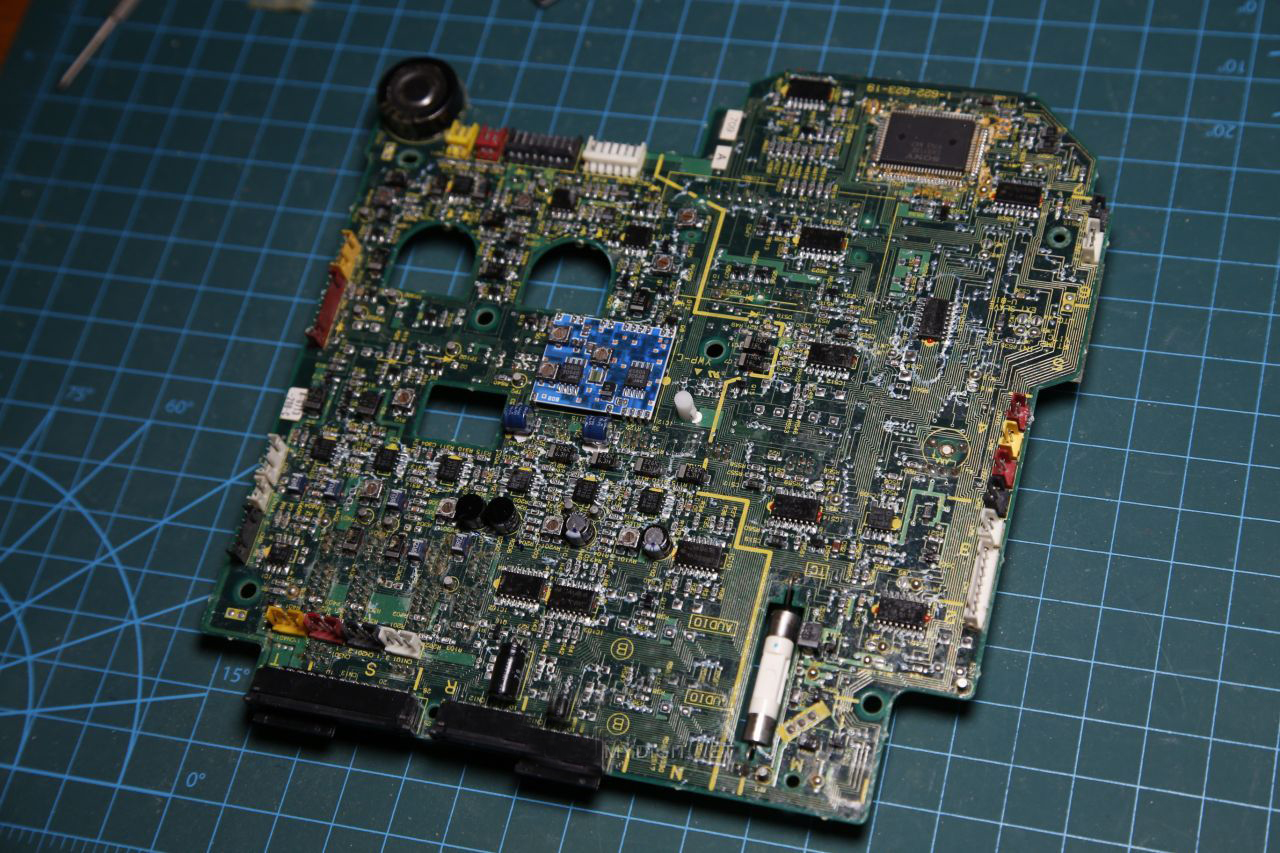

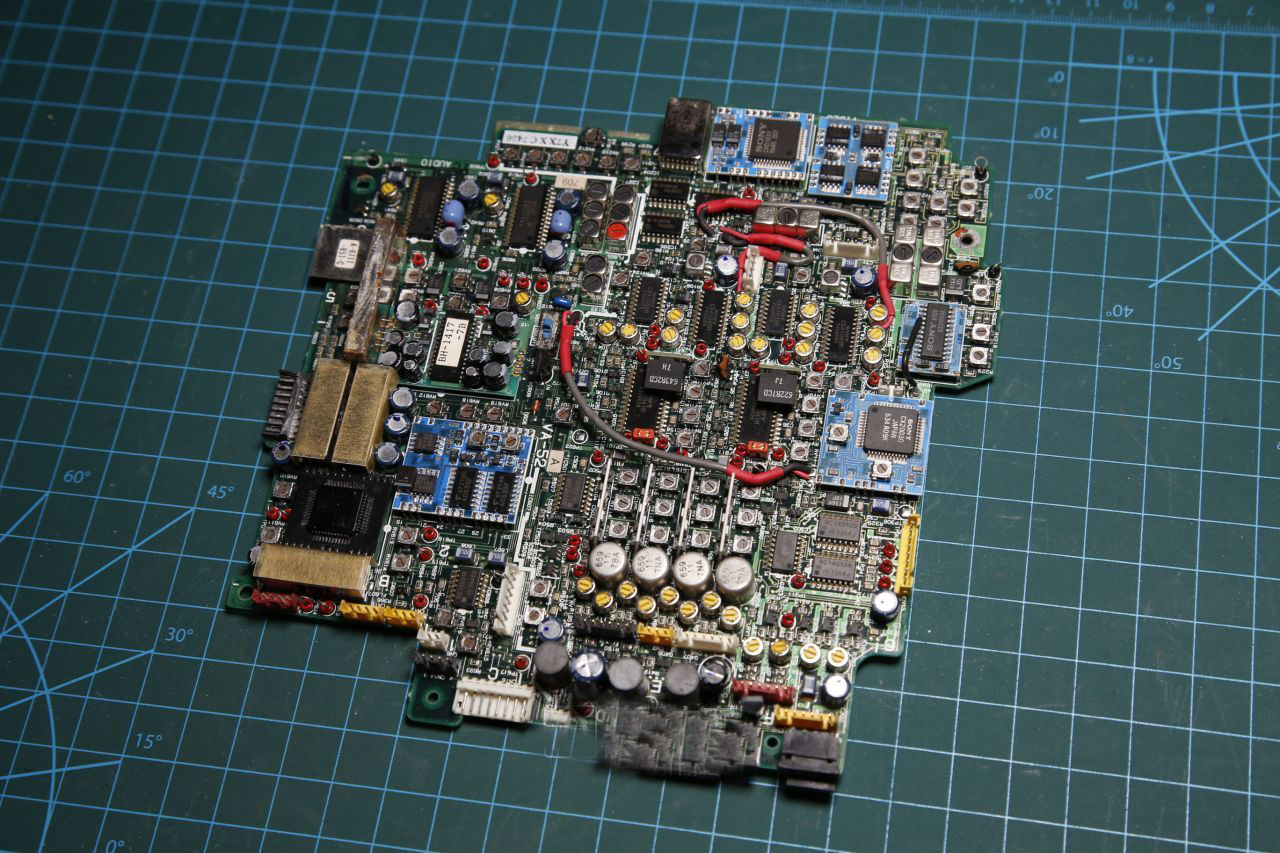

    第一塊板子

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

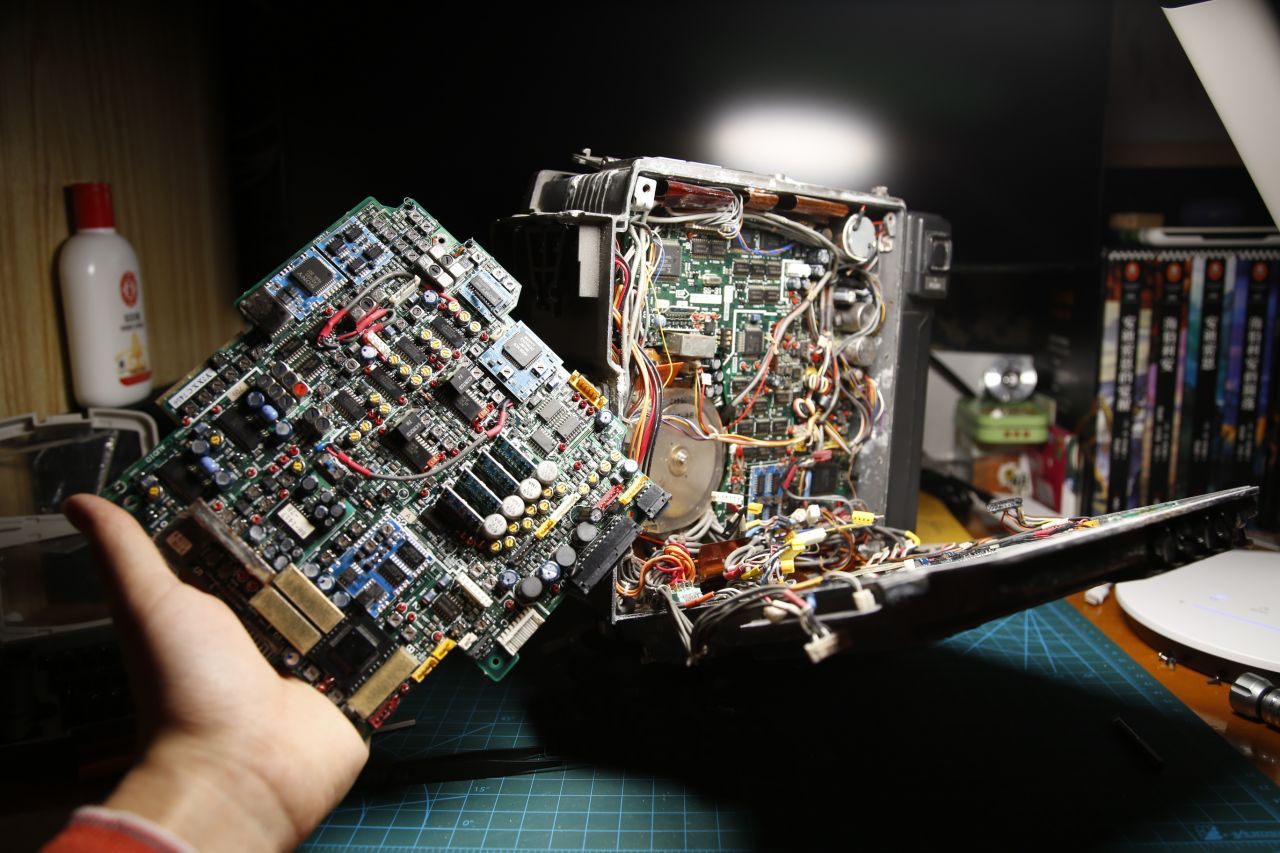

    展示

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

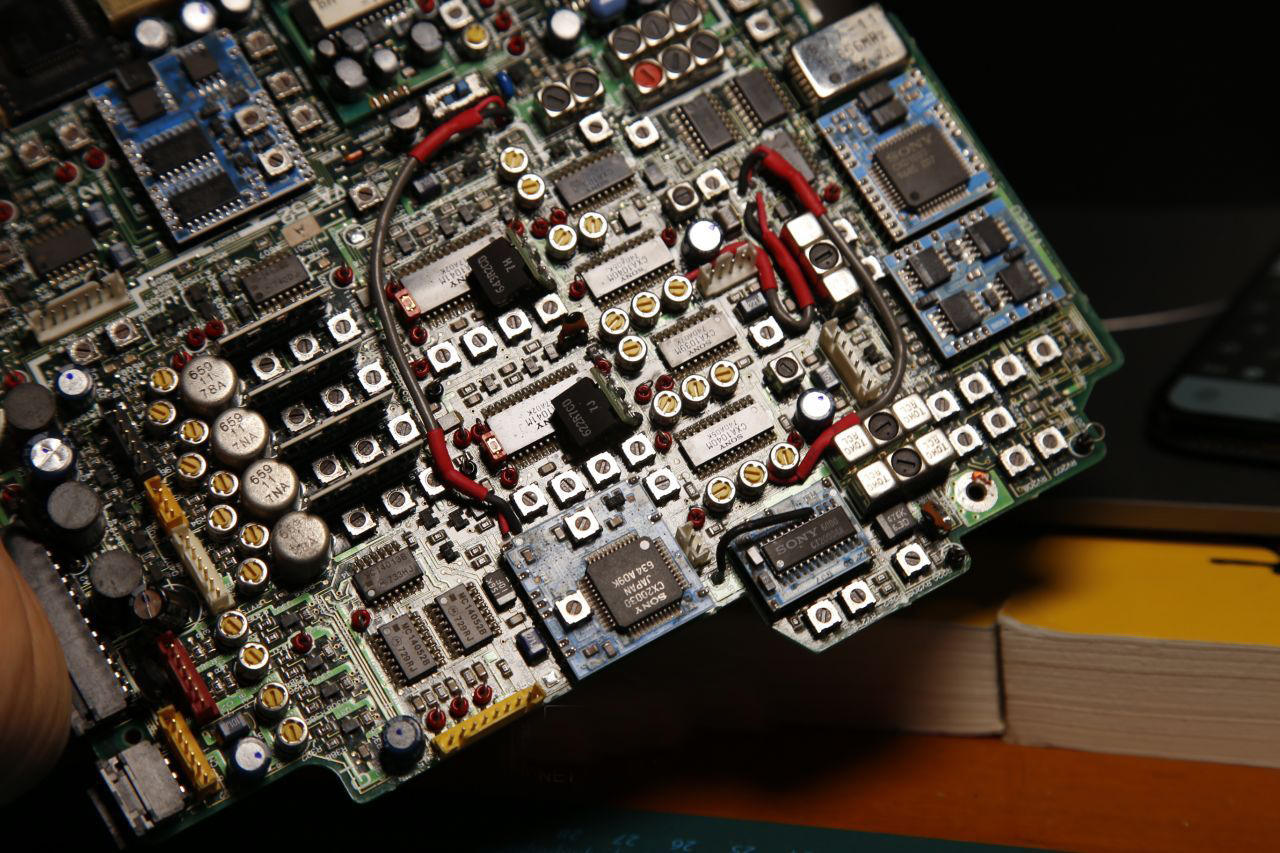

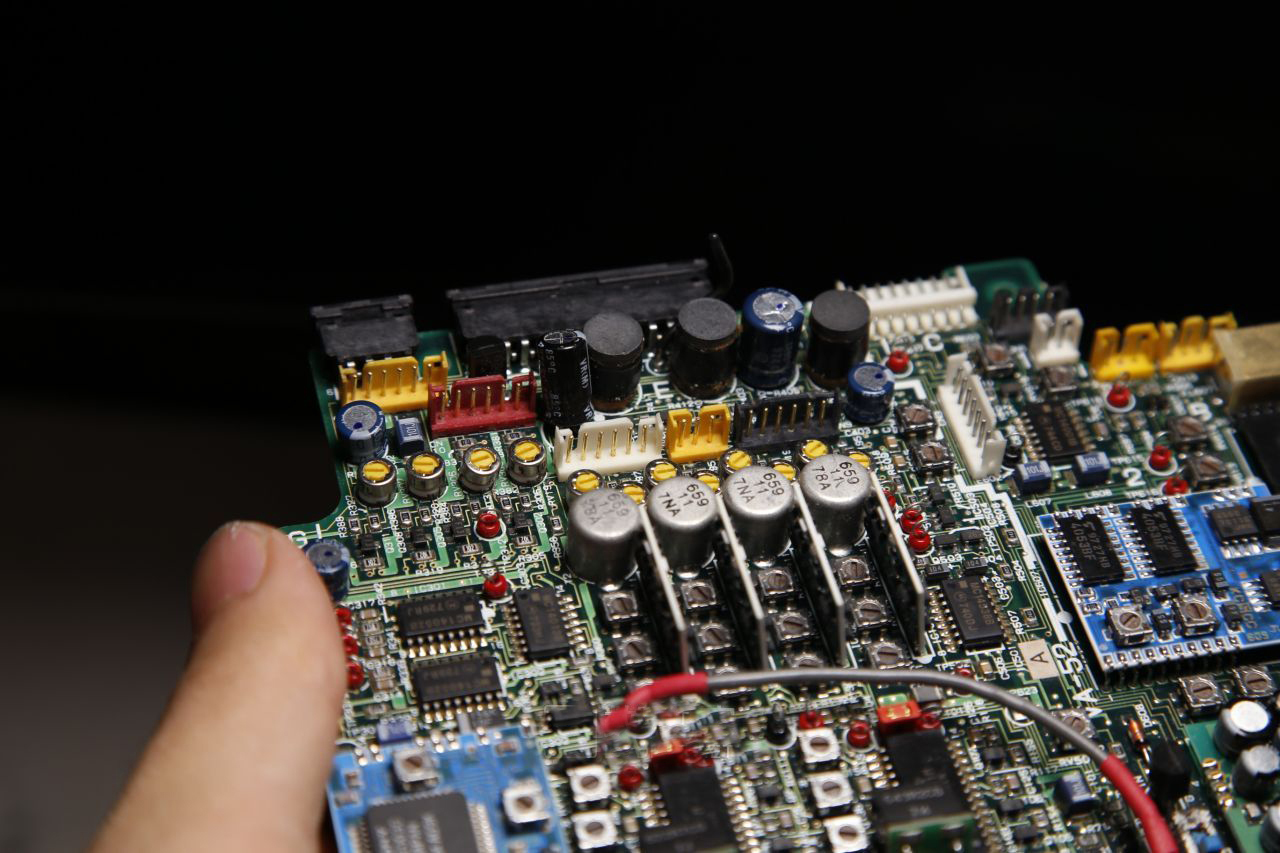

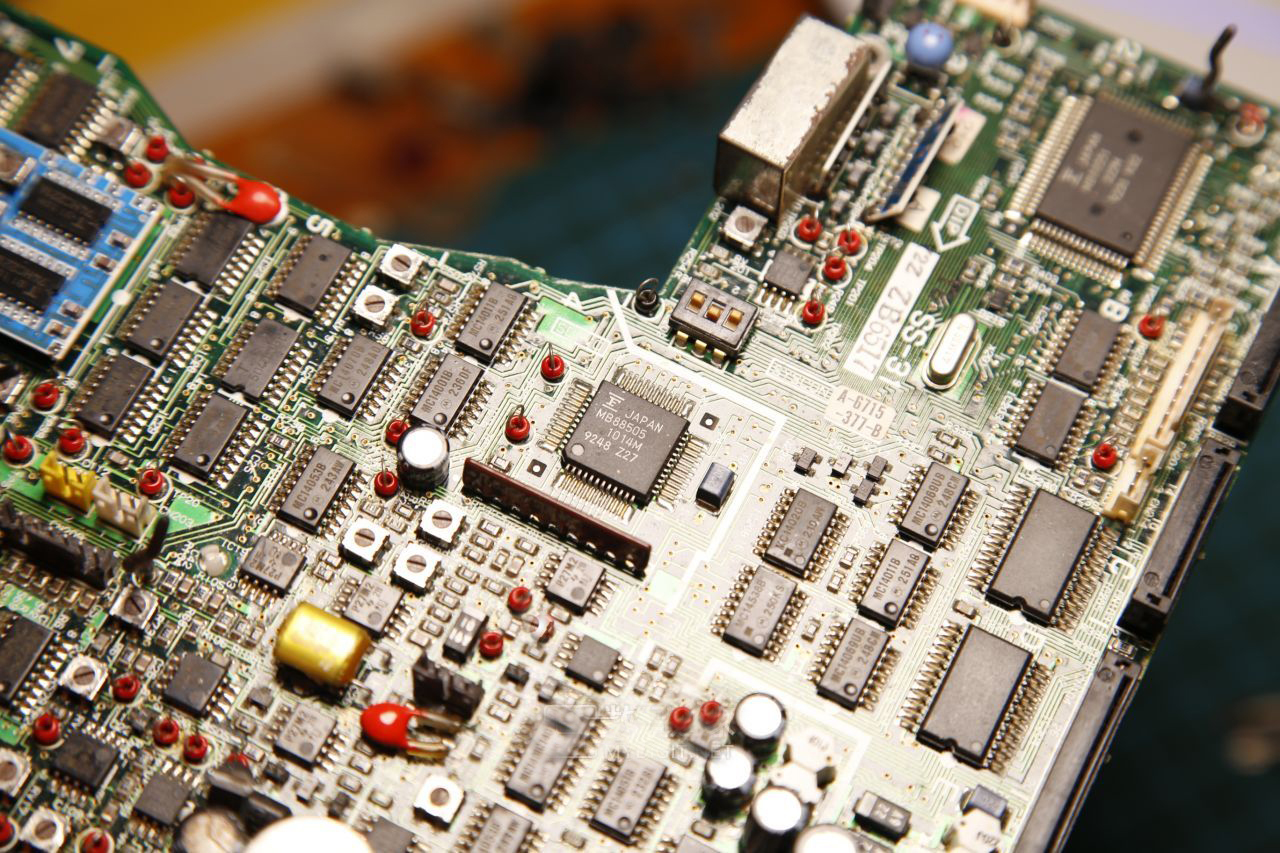

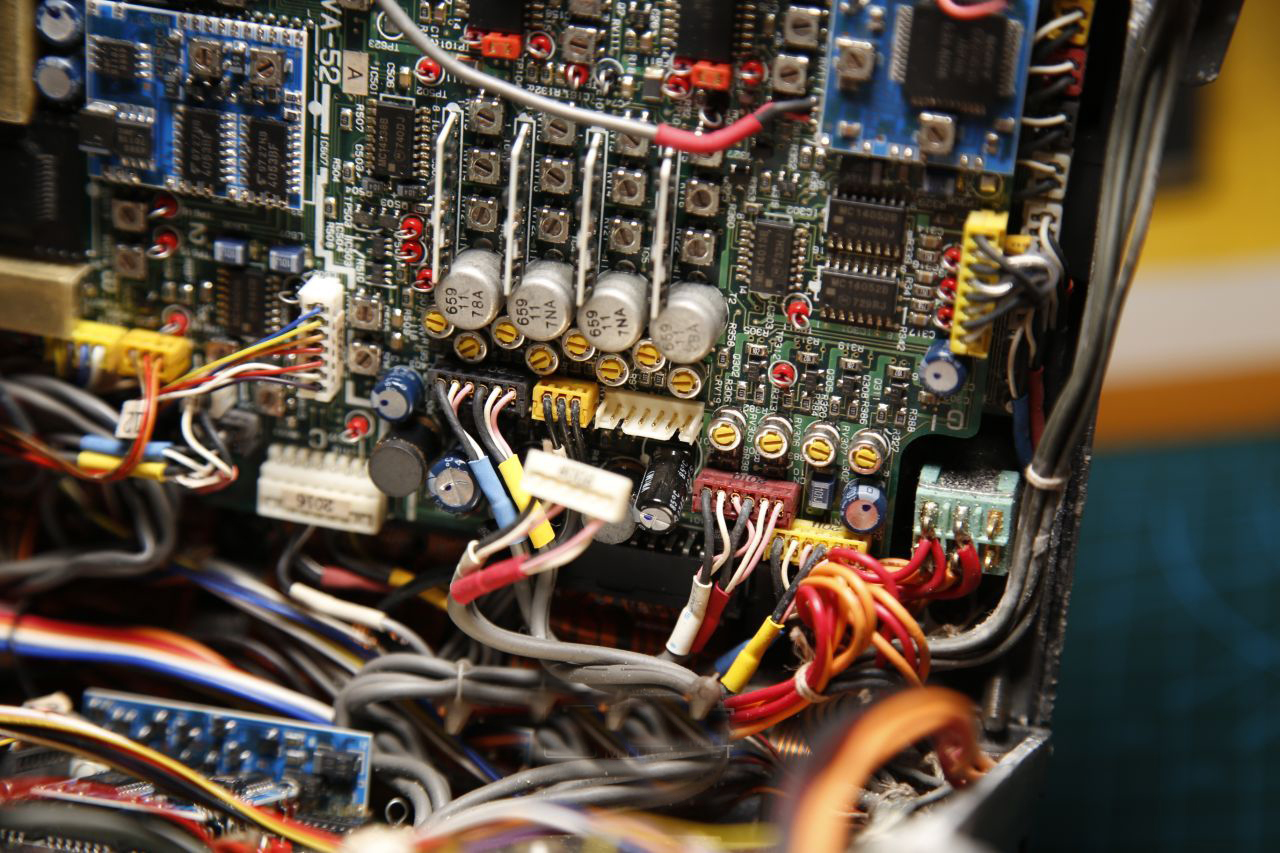

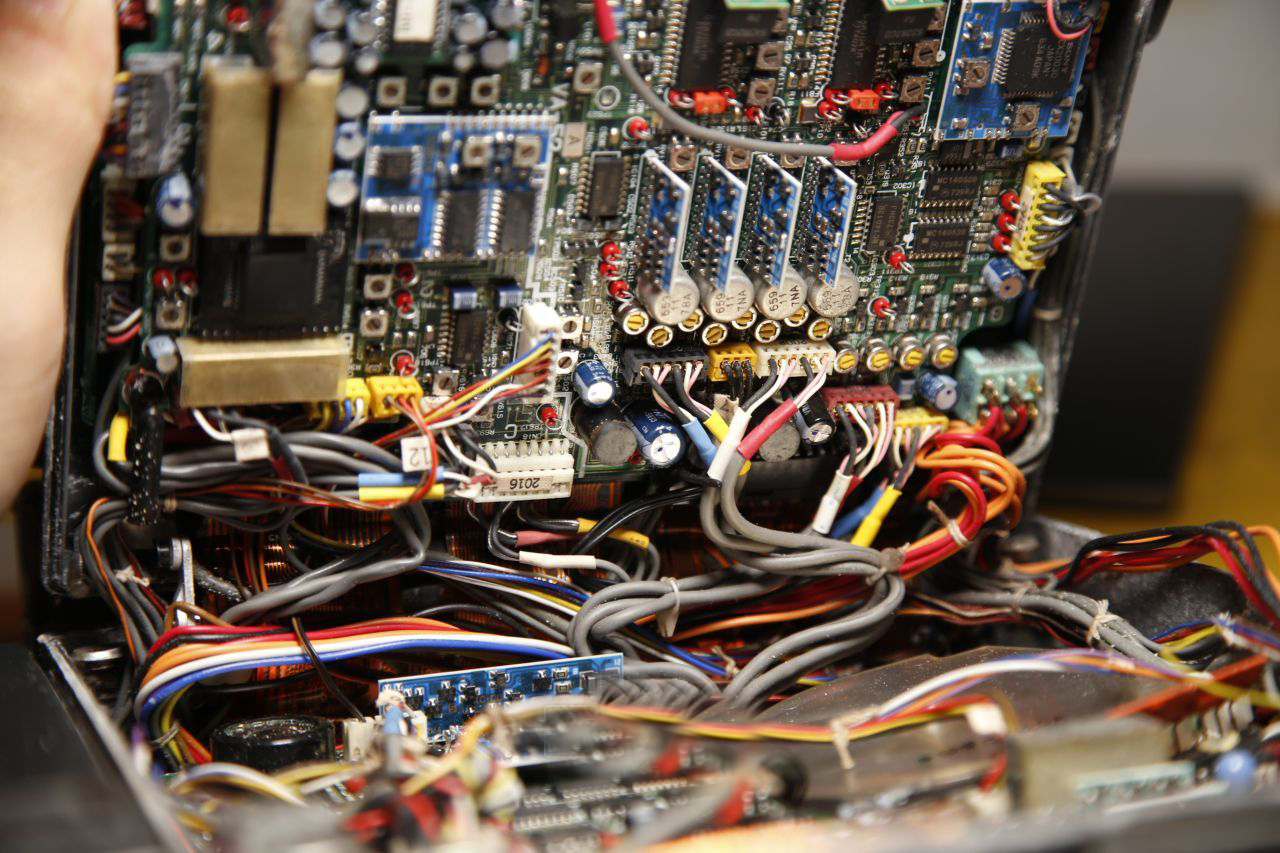

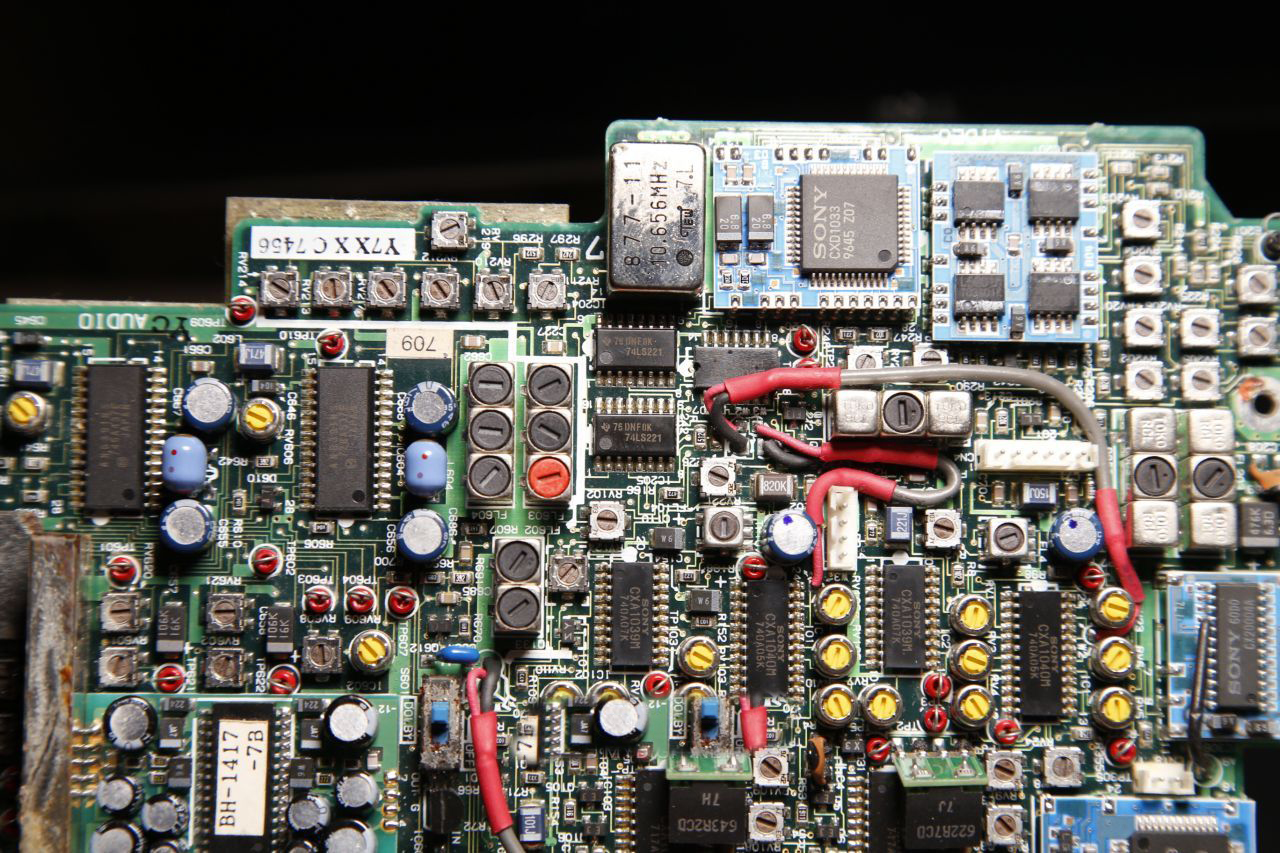

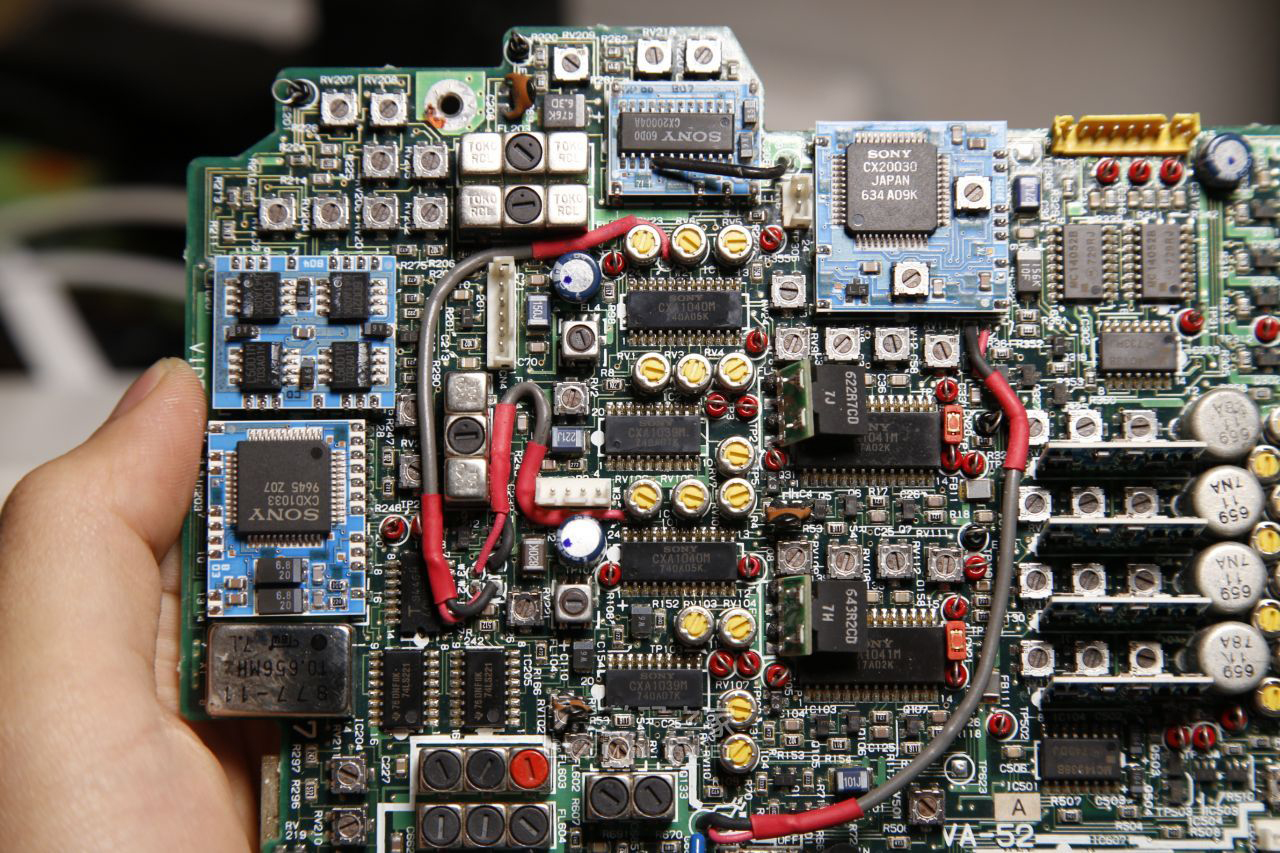

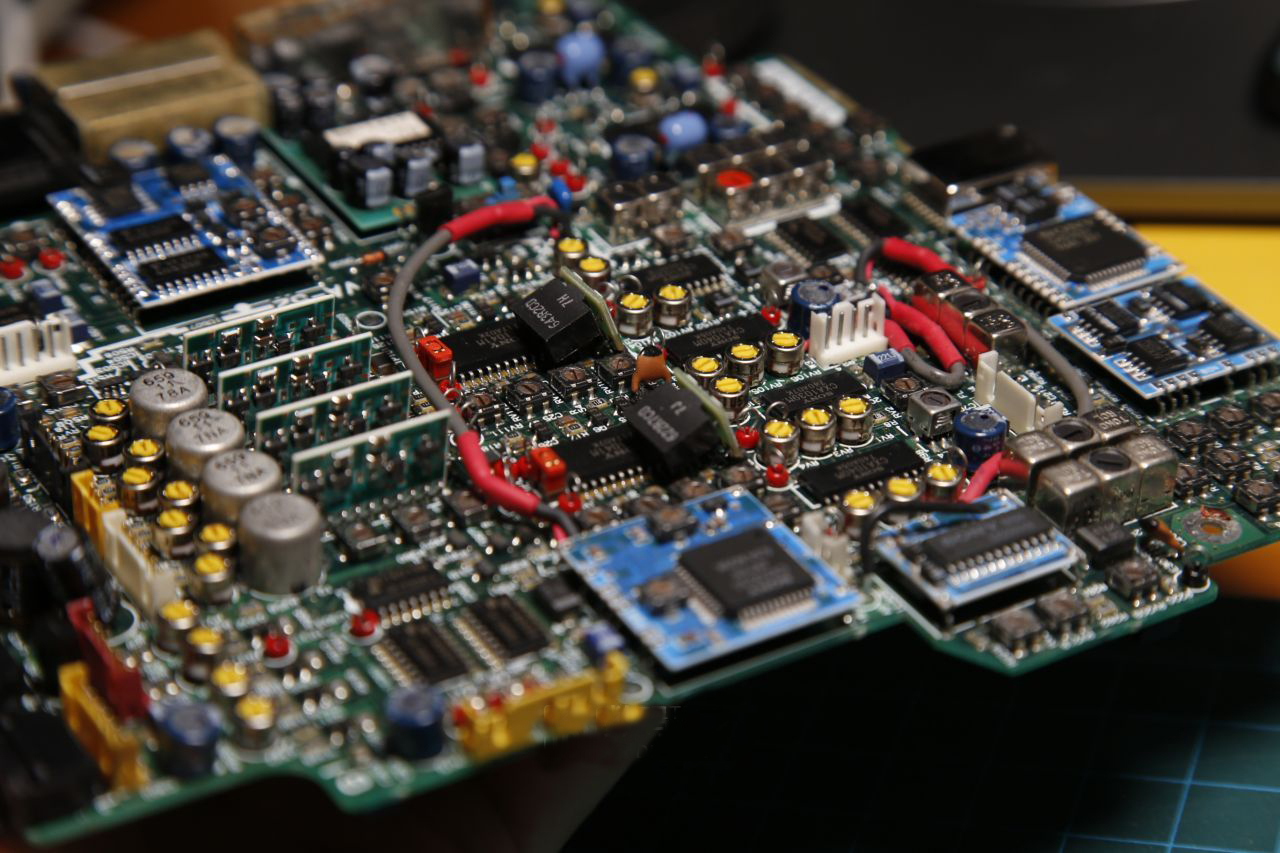

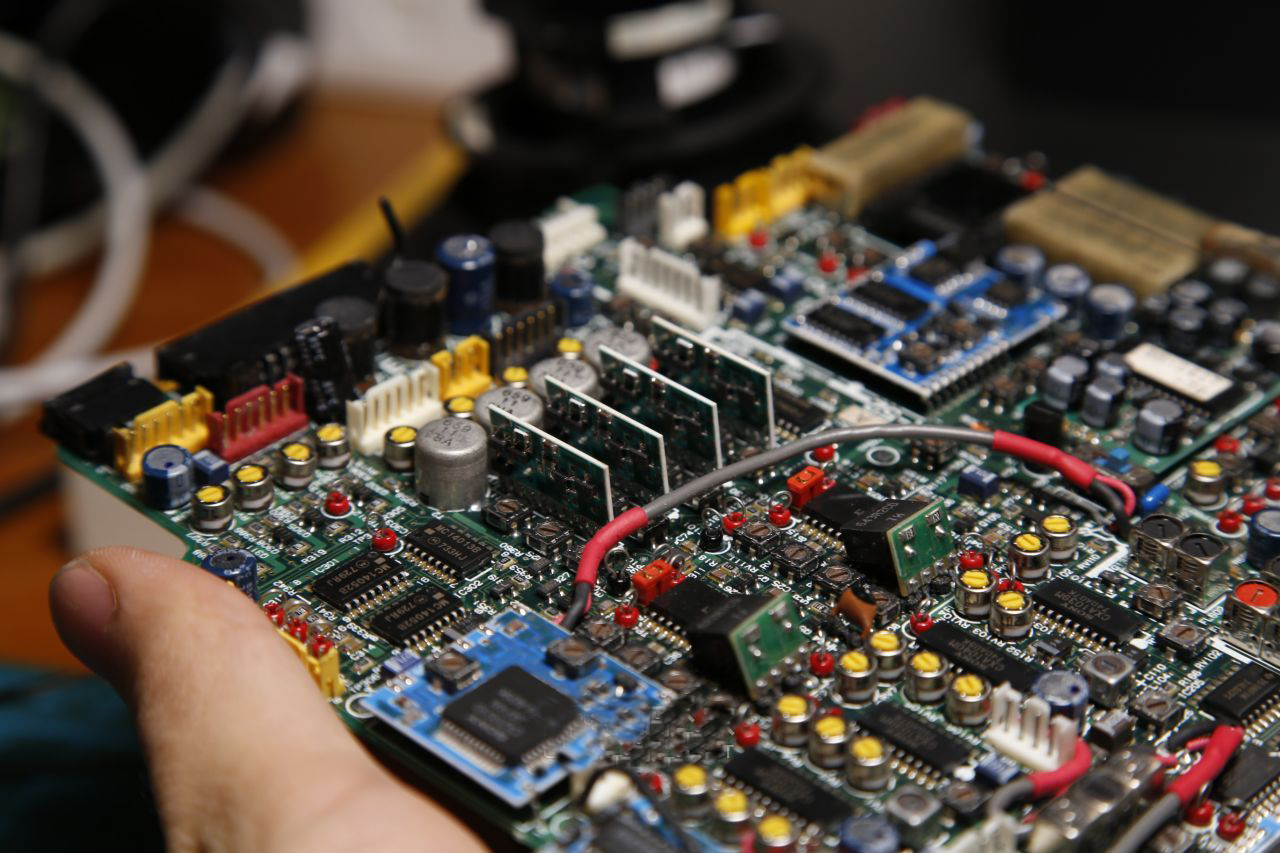

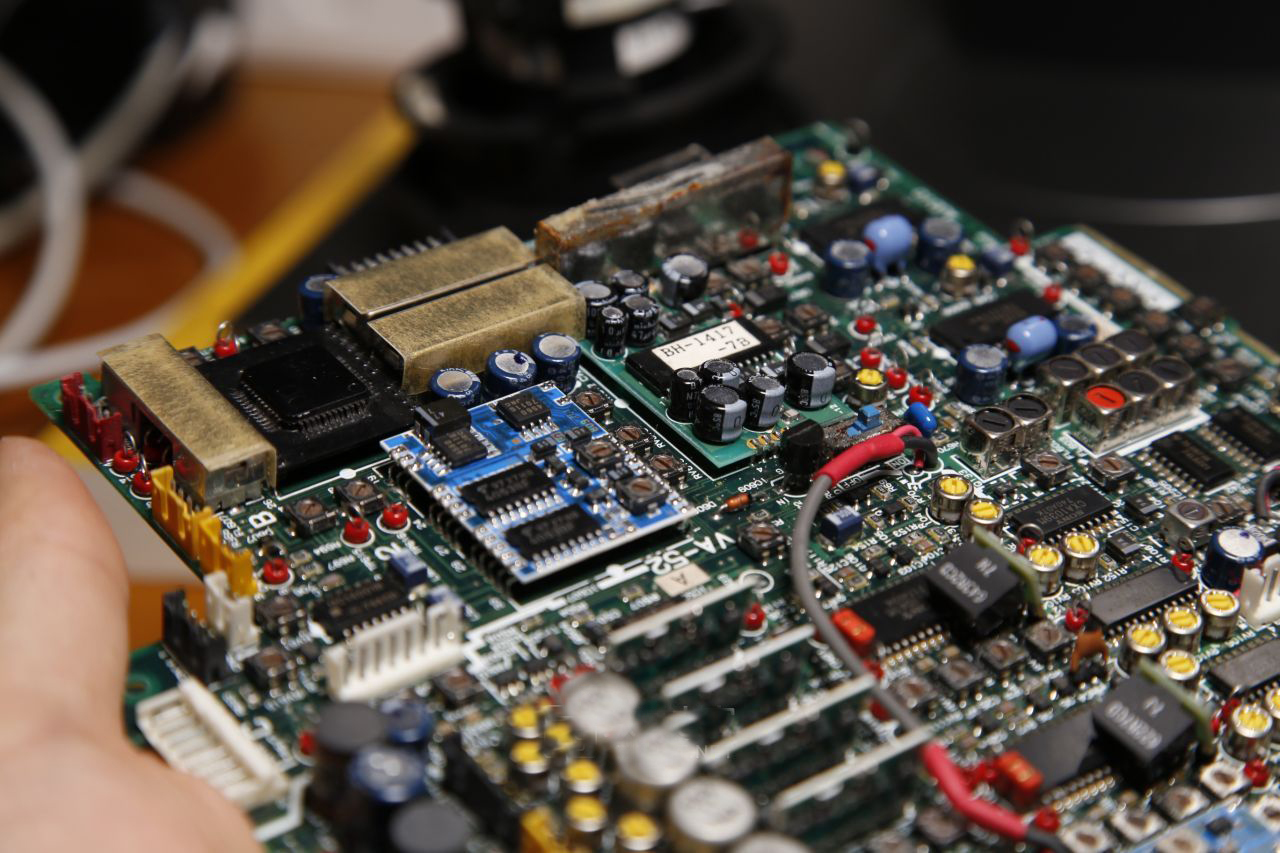

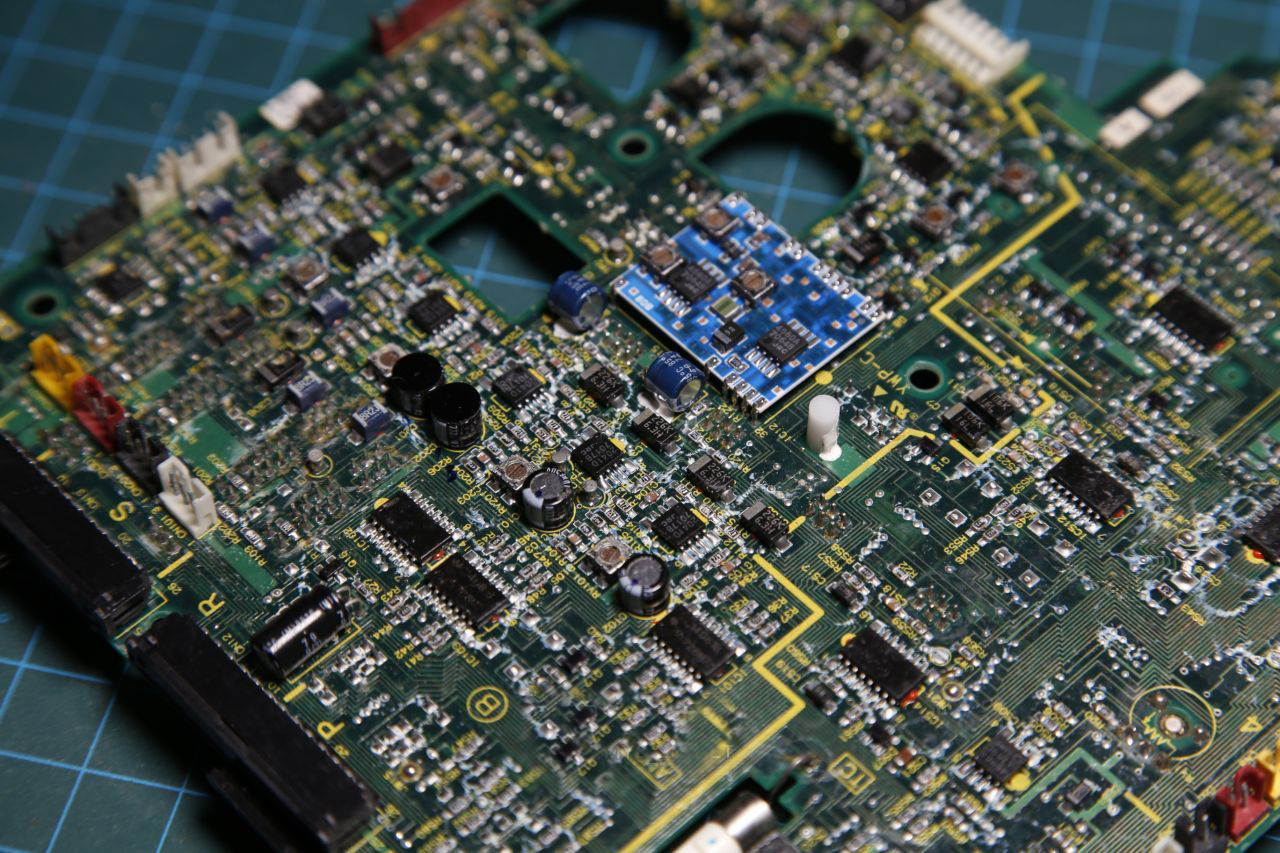

    可調節的地方太多了;IC大多是日本生產SONY自家IC也有很多;元件密度十分可怕,飛線+建高樓+垂直倒立的子板有很多

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

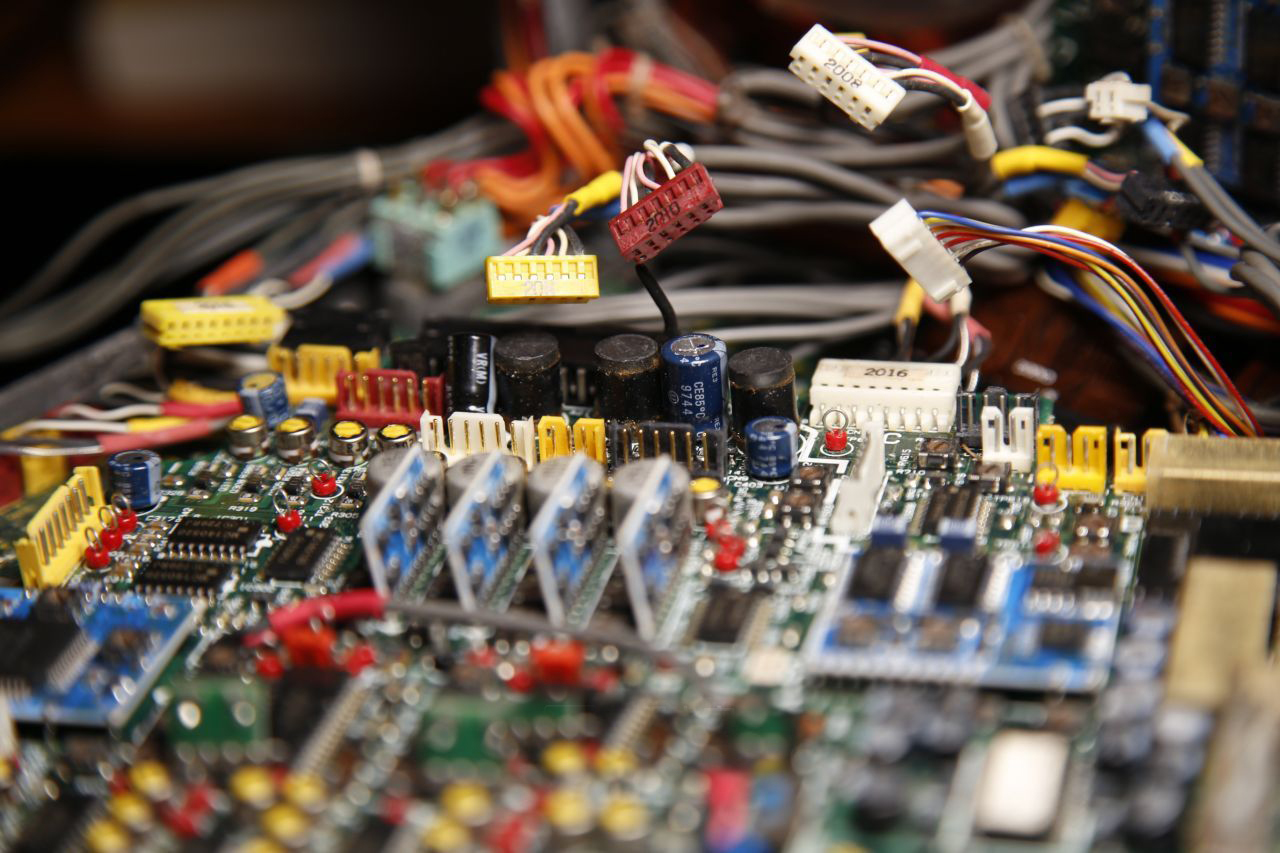

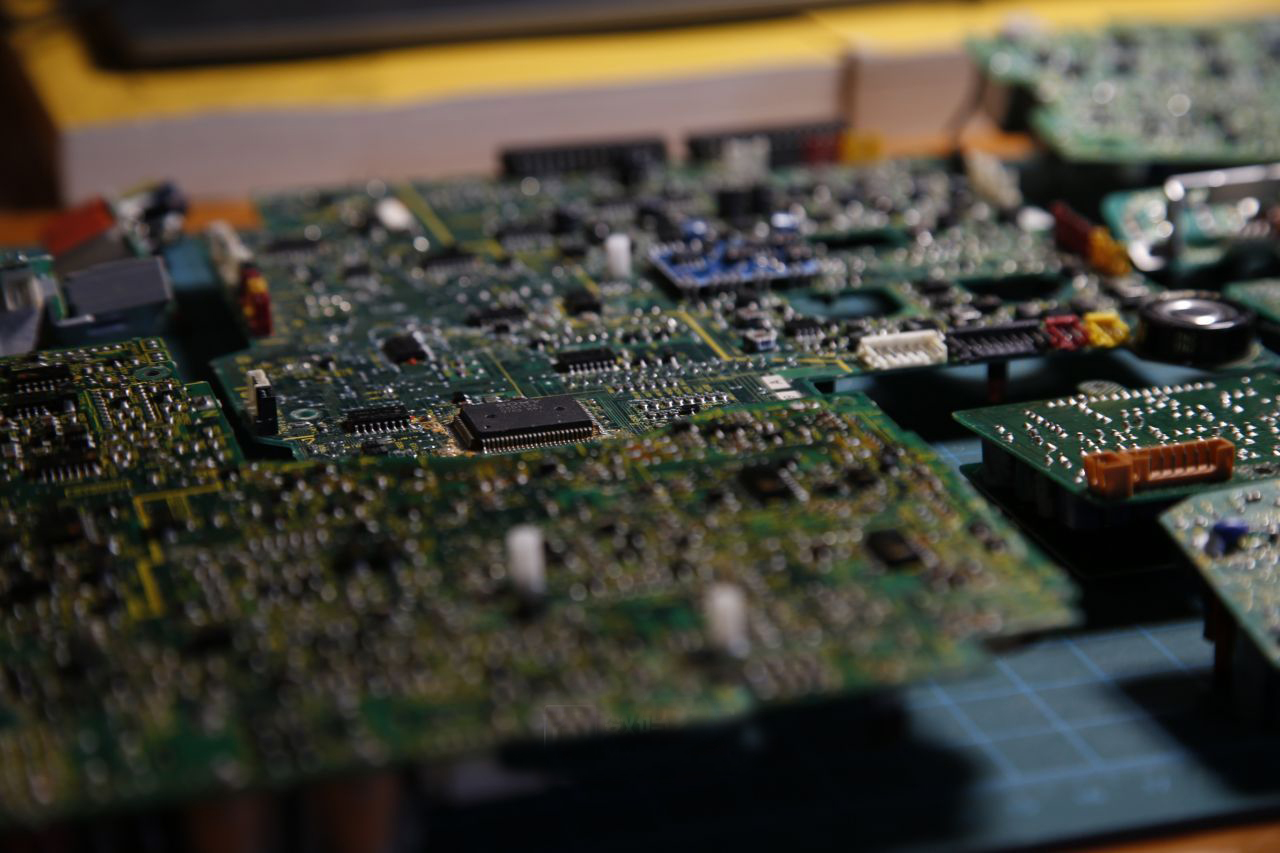

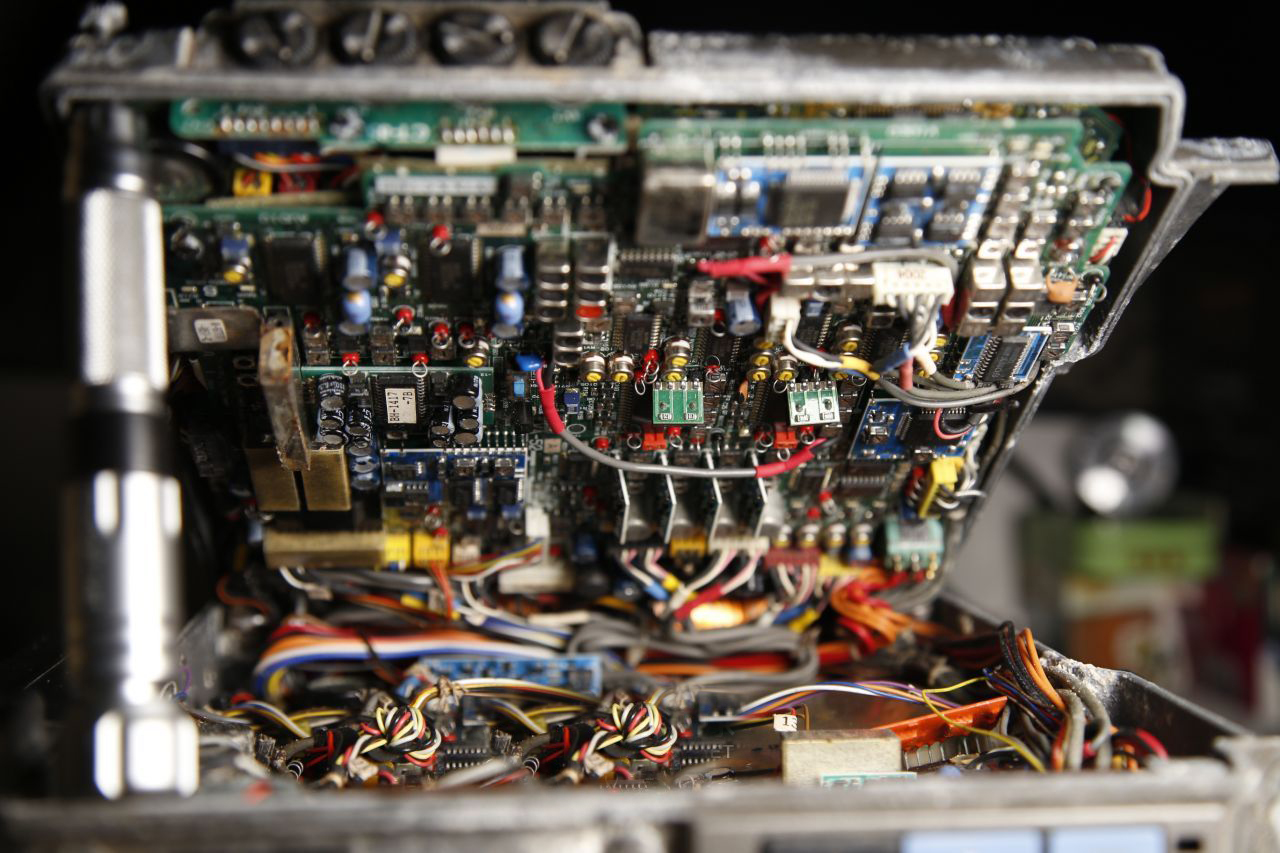

    整齊劃一的“城市”風貌,儼然一座電子之城,還五顏六色的

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    杜比芯片,可能是用來支持杜比C系統的核心

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    各種可調元件,校準工作宛如噩夢

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

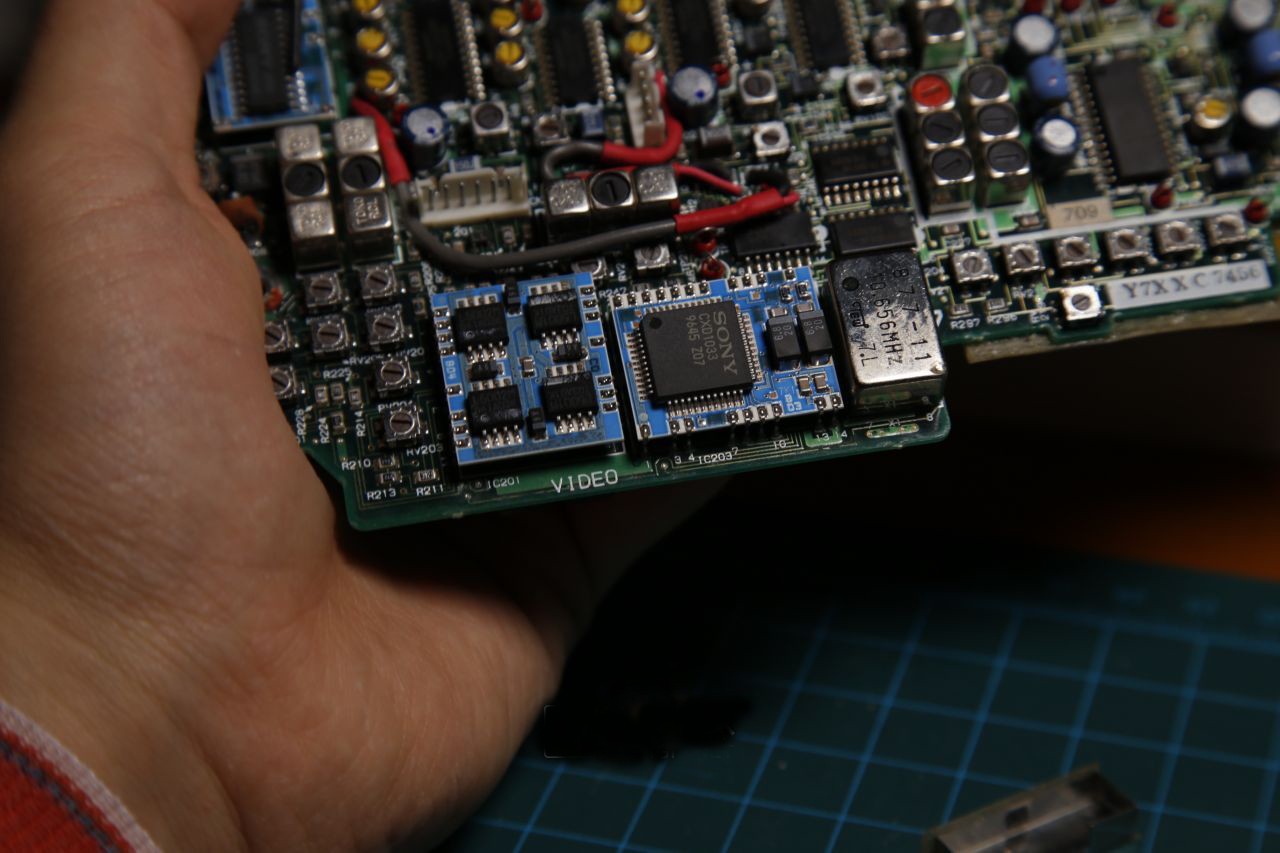

    VIDEO,視頻部分處理

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

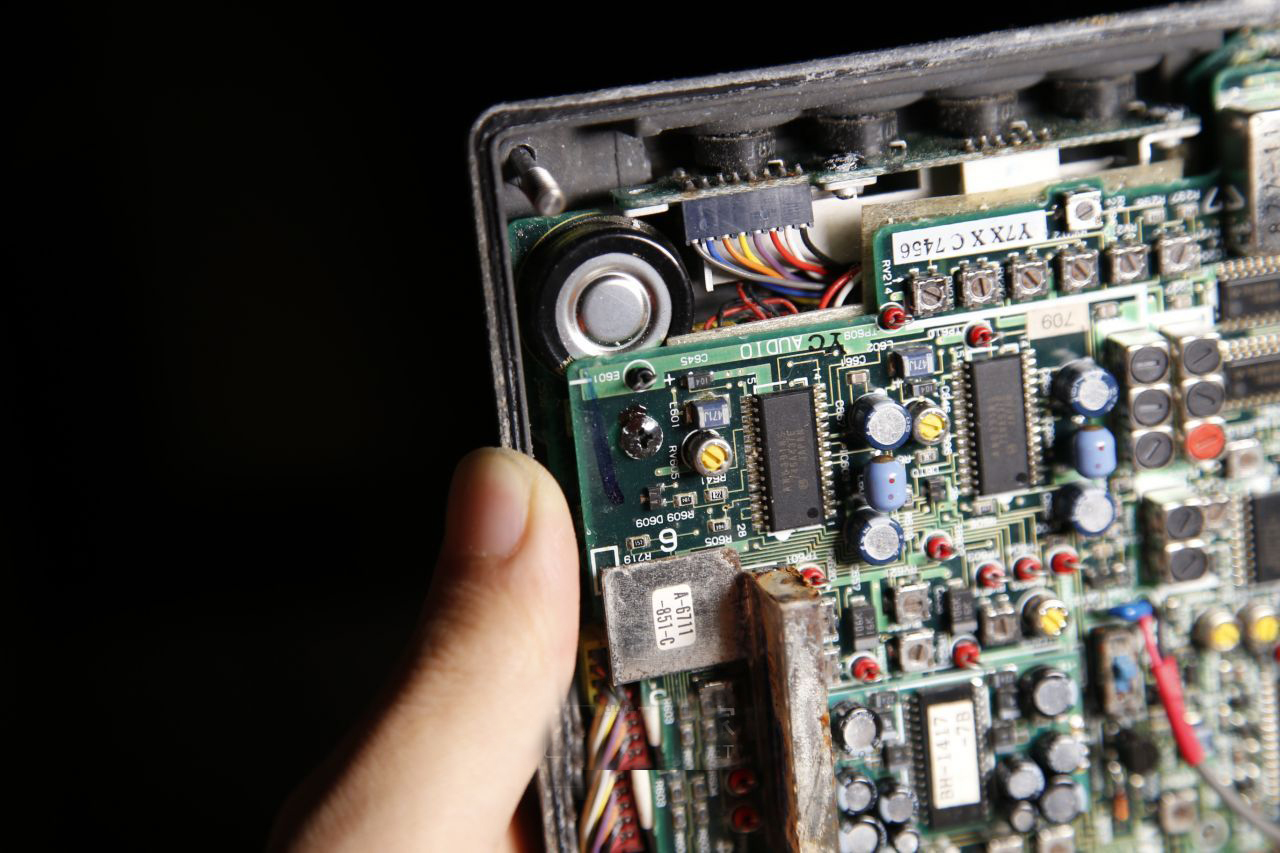

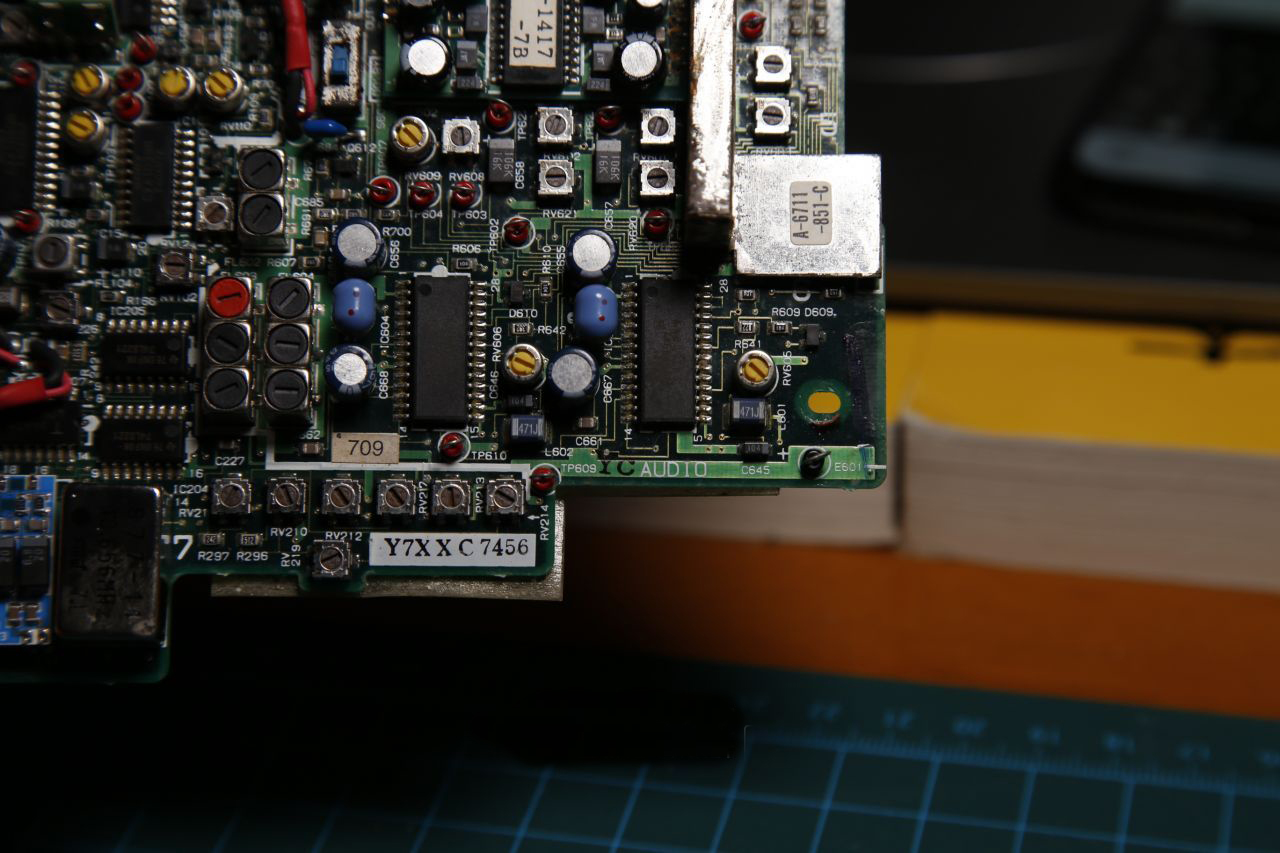

    AUDIO,音頻部分處理

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    鍍金的連接線座,可能是與4路音頻信號輸入接口相連,需要良好接觸和較低阻抗,屬于核心部分

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

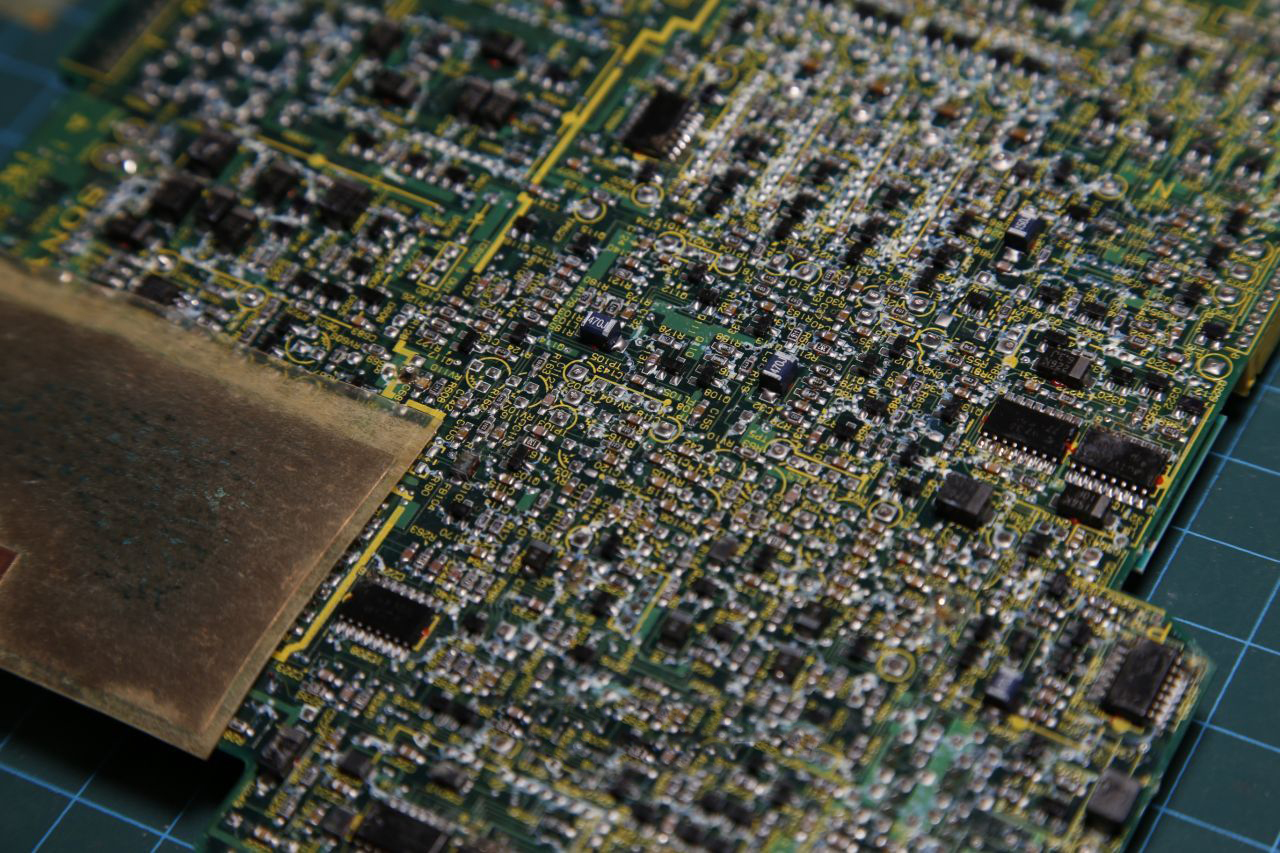

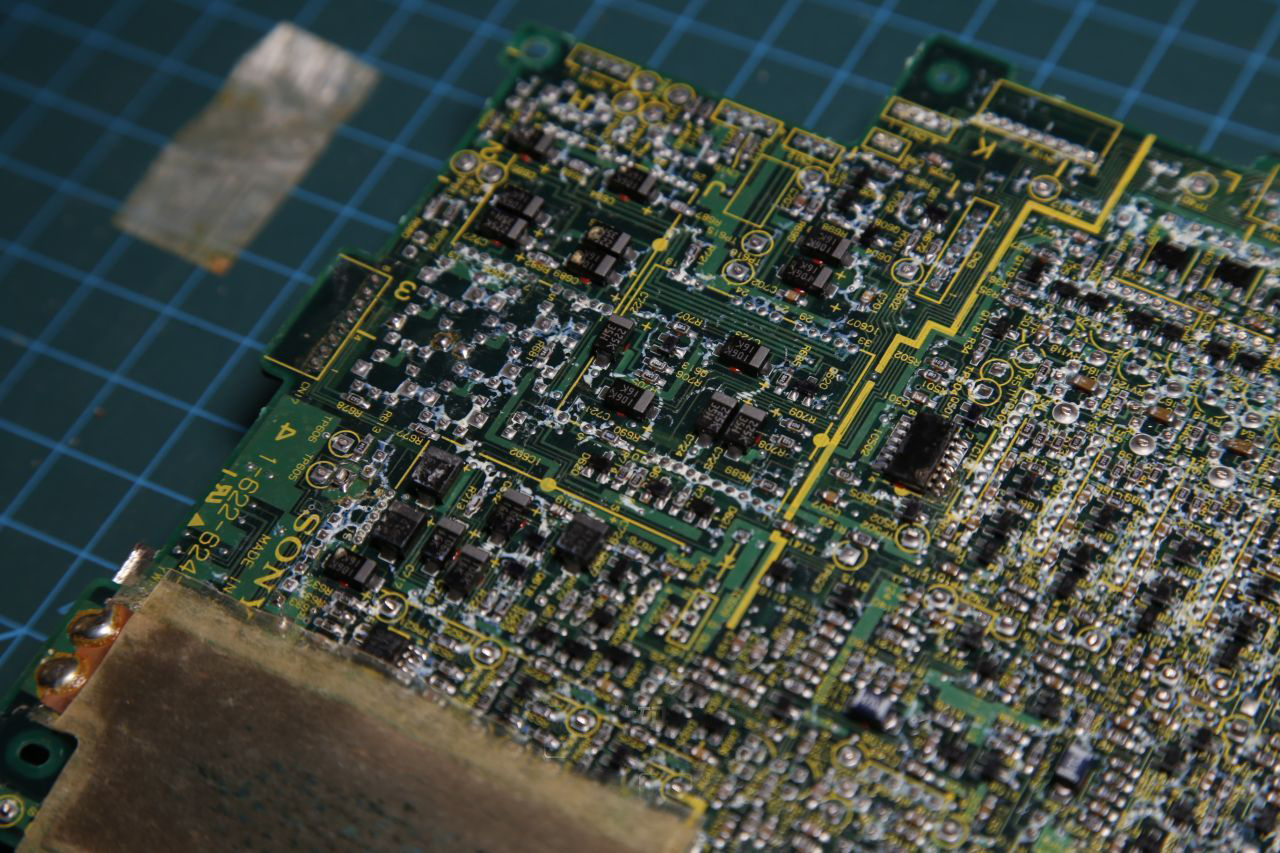

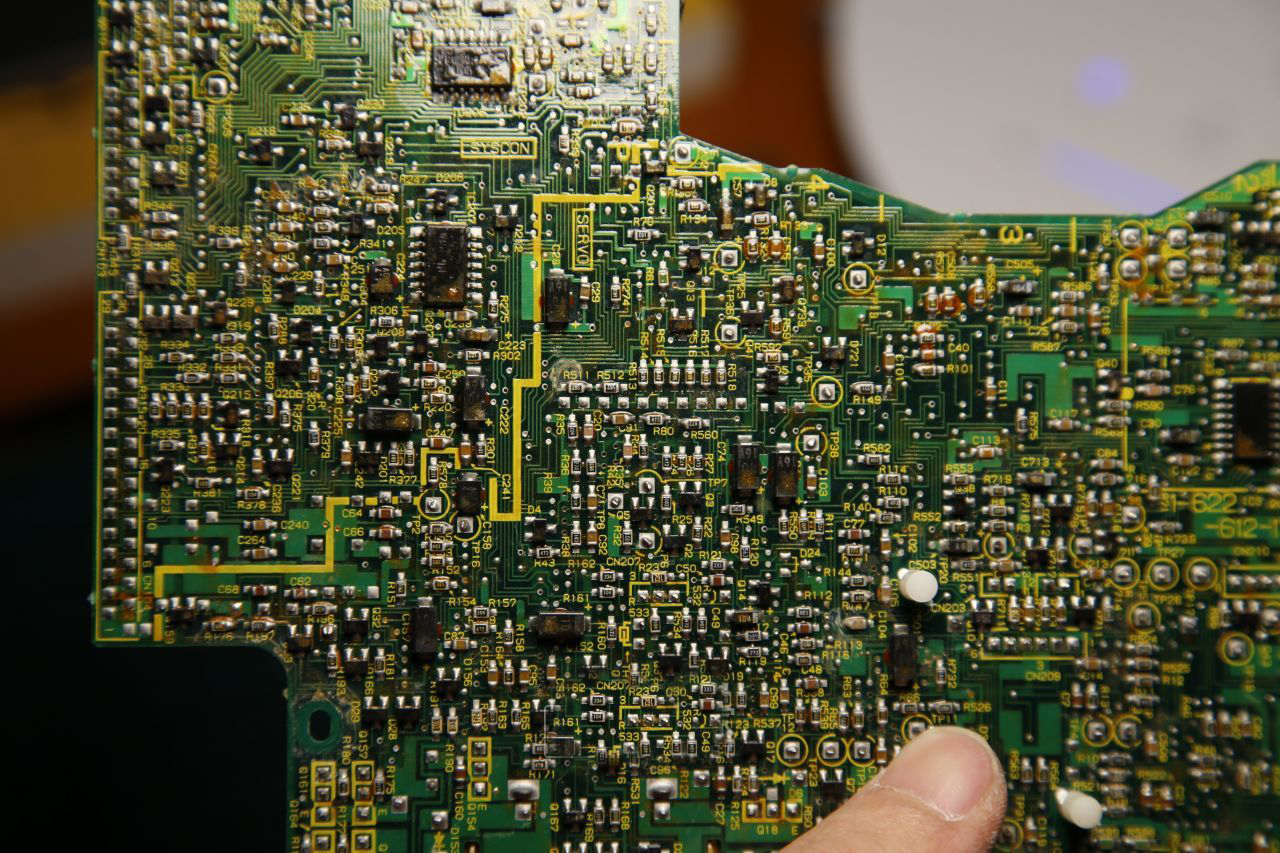

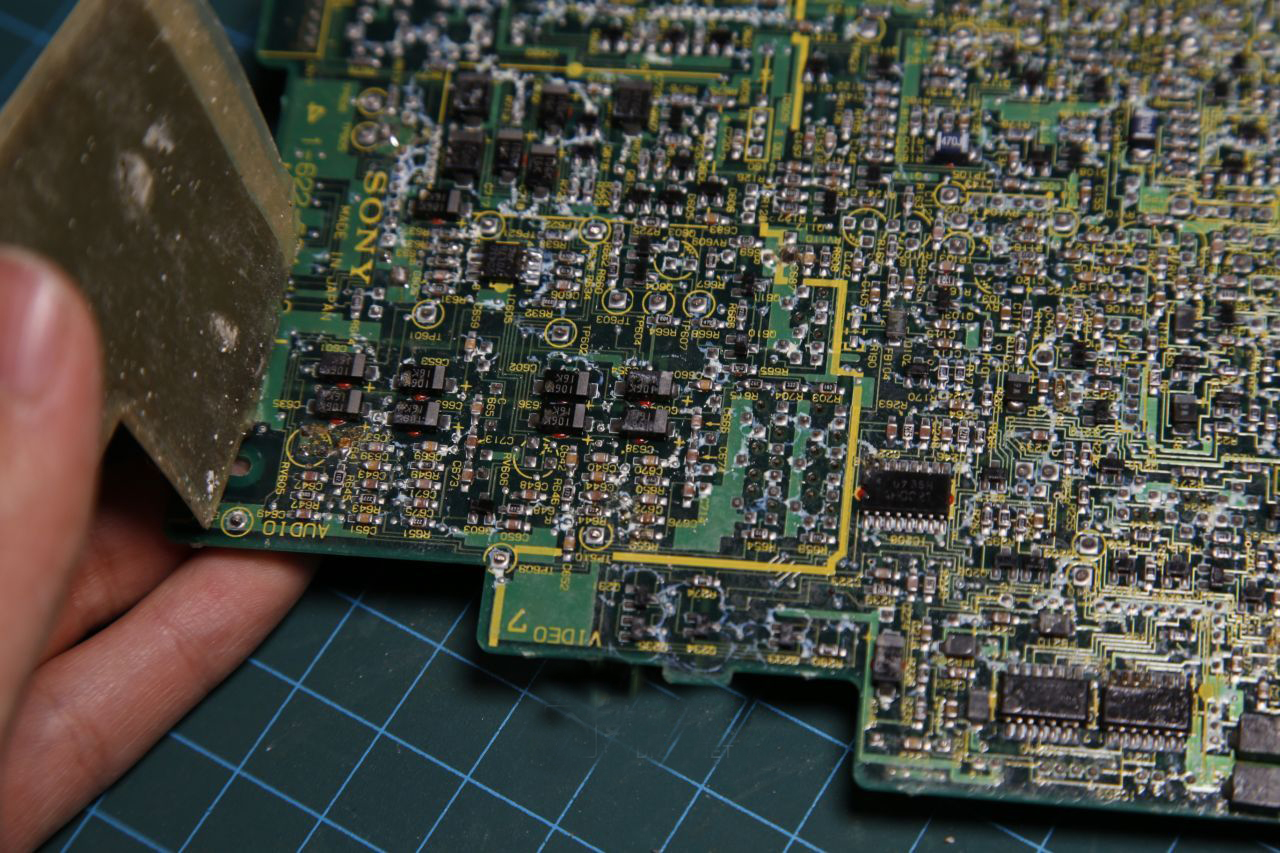

    背面,元件的復雜程度也非常高——混合了生銹的雜質,因此看起來更加復雜……囧

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    屏蔽罩部分,也有可能是保護信號不受干擾

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    拆掉第一層電路之后的樣子

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    連接線已經成災了!

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    拿掉鉸鏈,取下外層面板

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    正面

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    固定FPC的底座和卡片

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

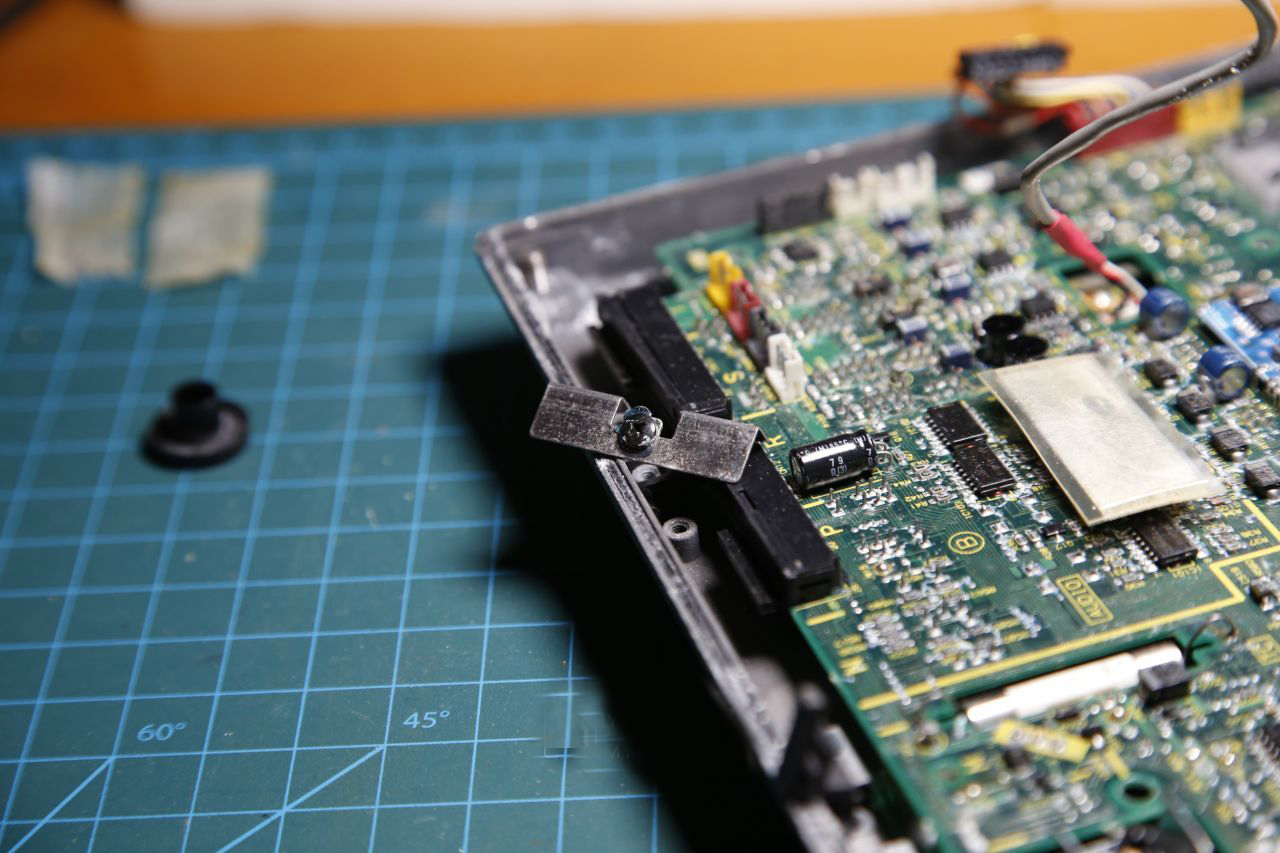

    卡扣,固定電路板用

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

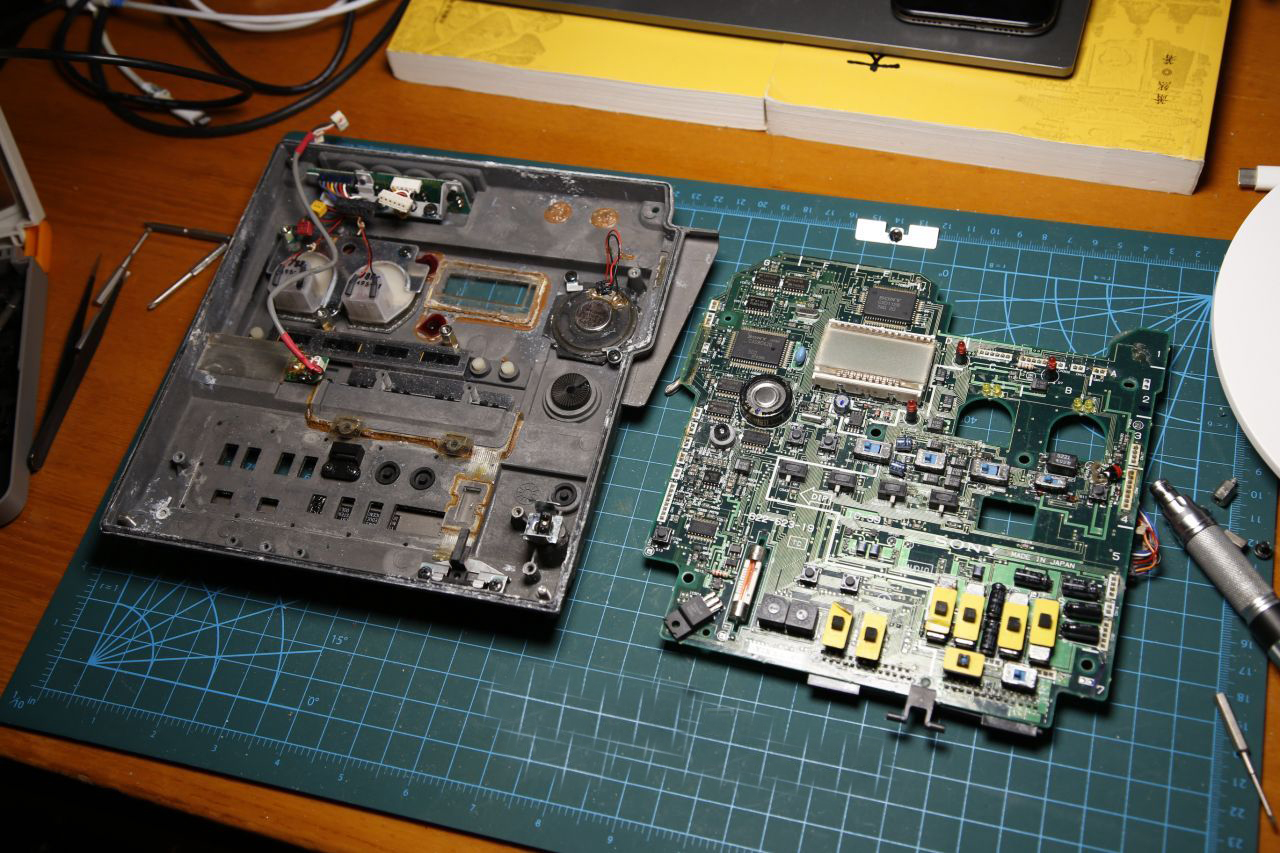

    分離電路板

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

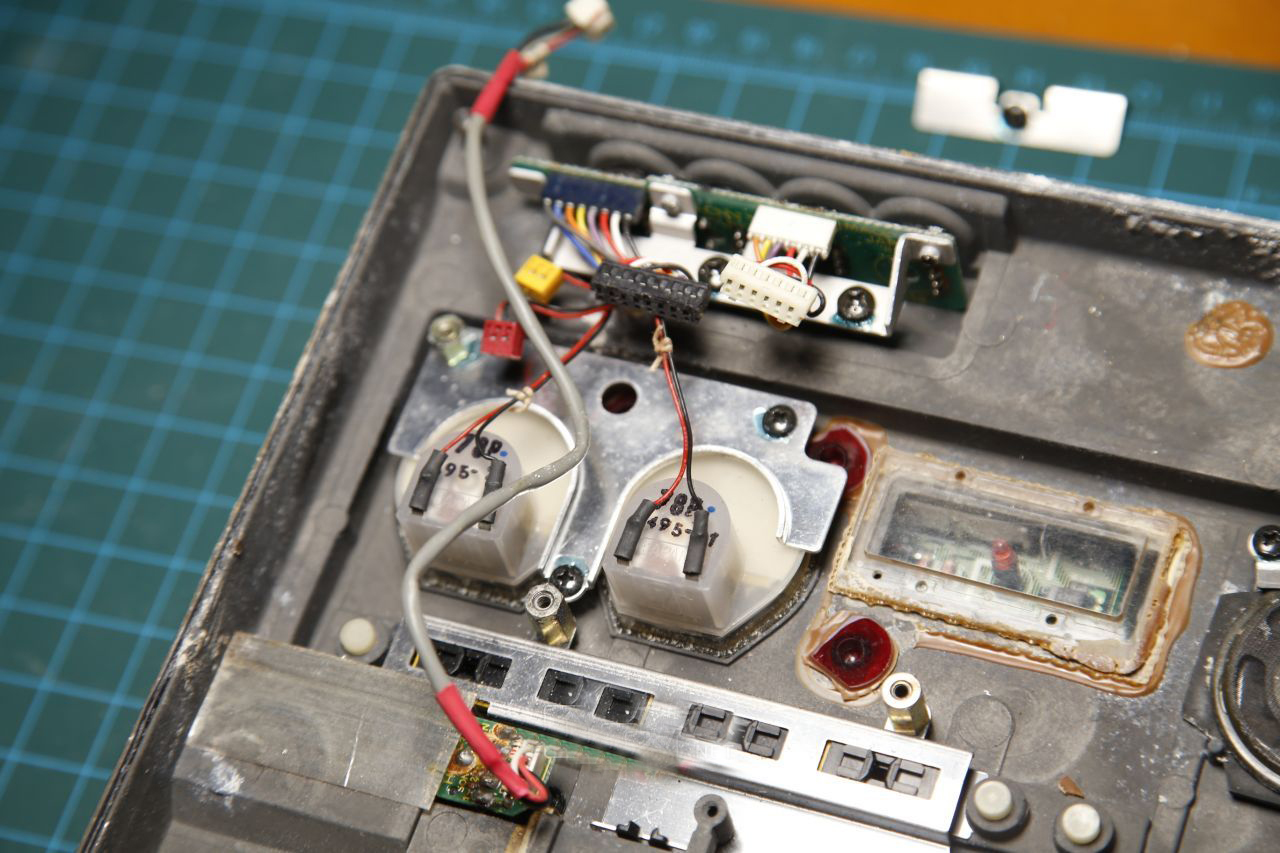

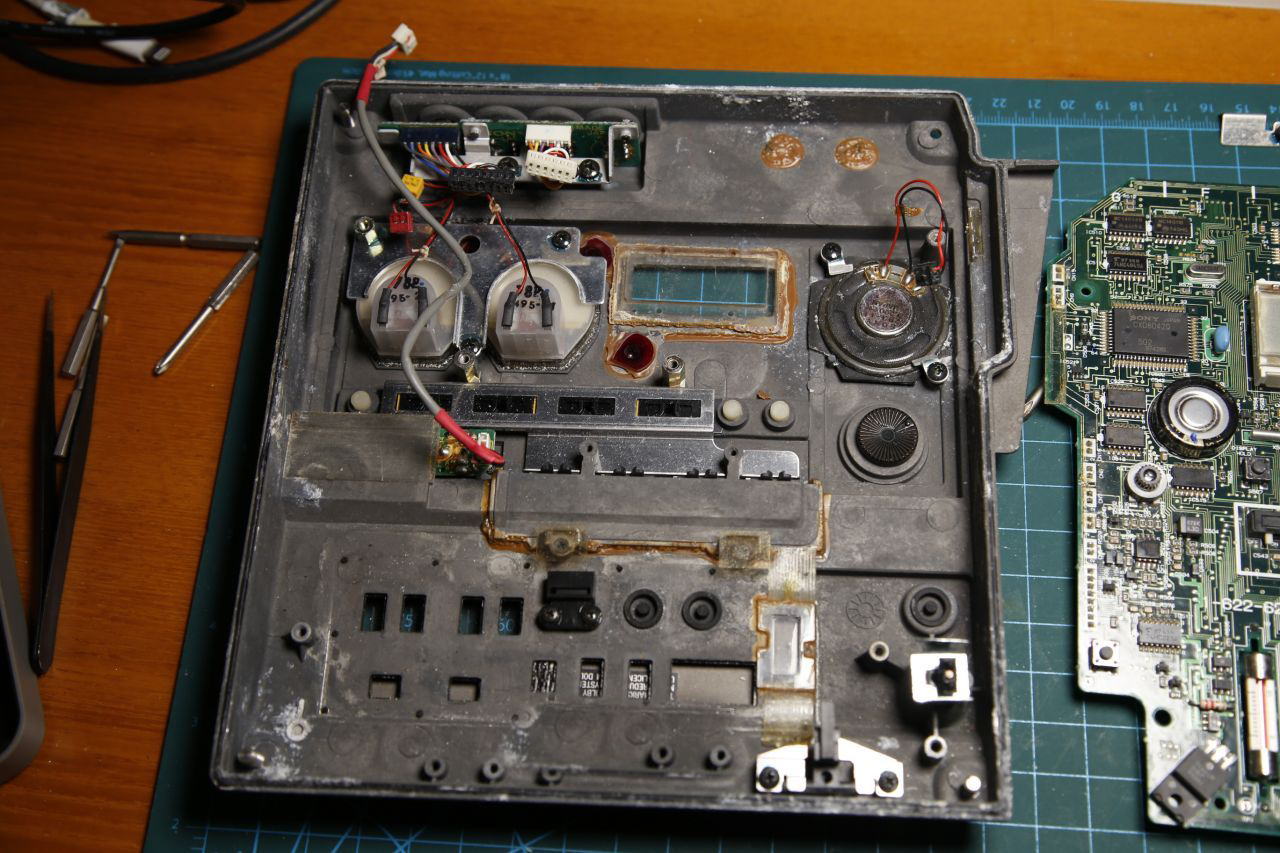

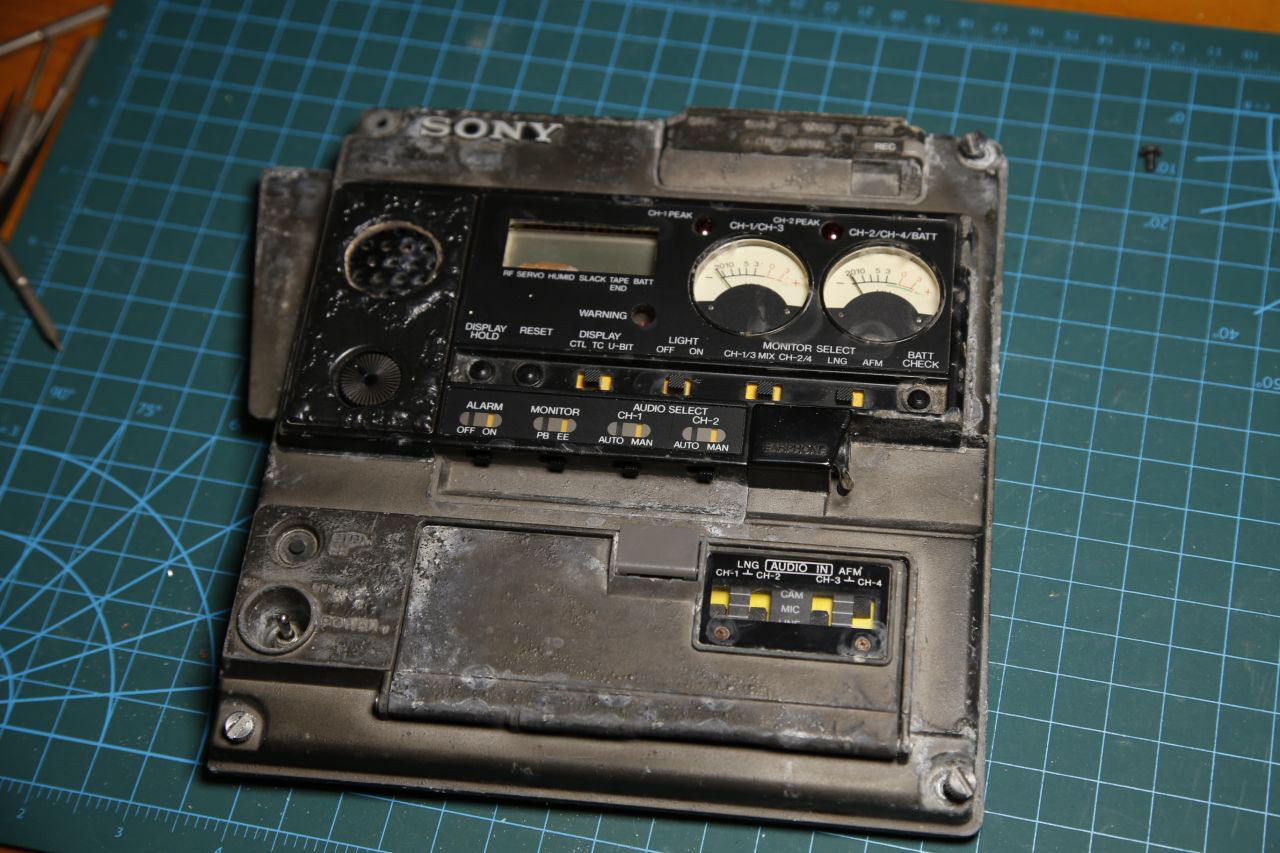

    面板上還有一些零件

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    雙電平表,用于指示音頻峰值

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

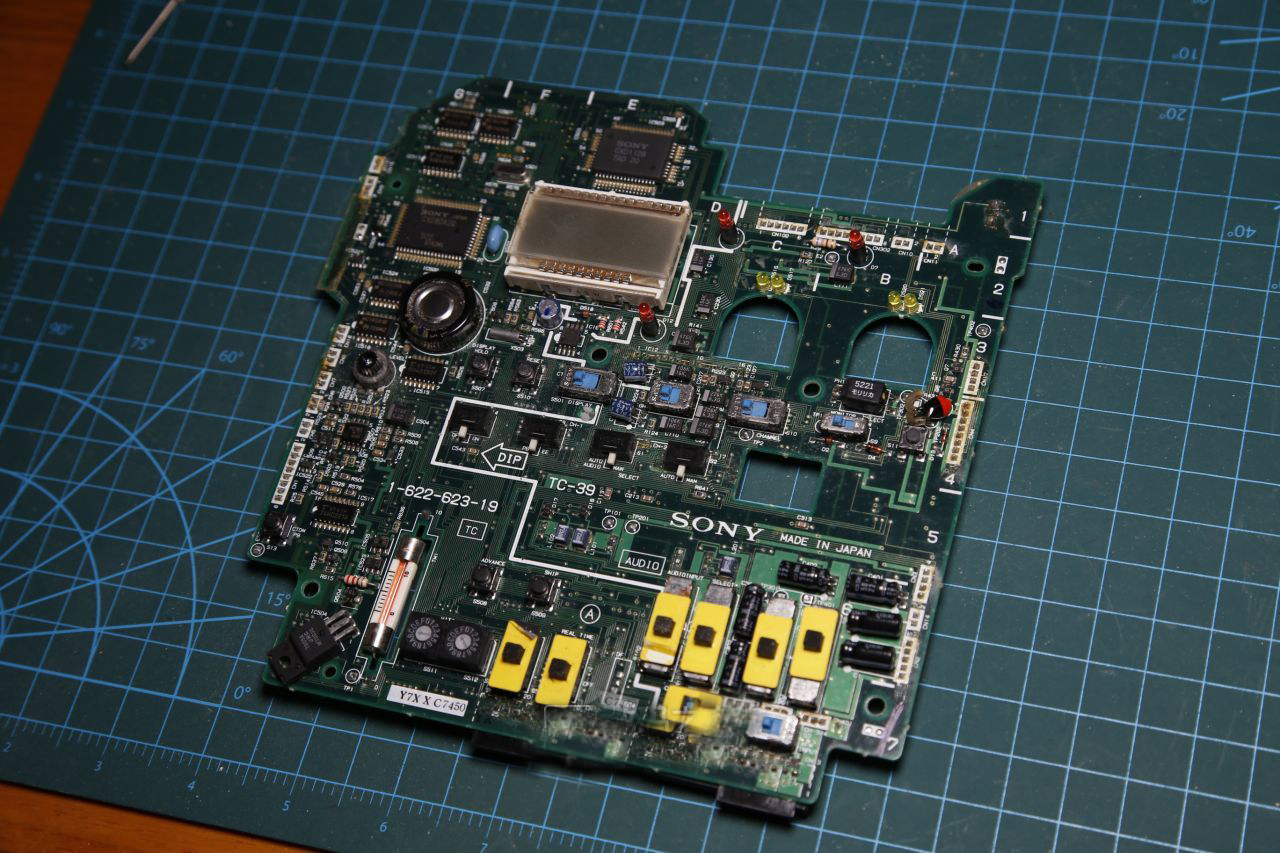

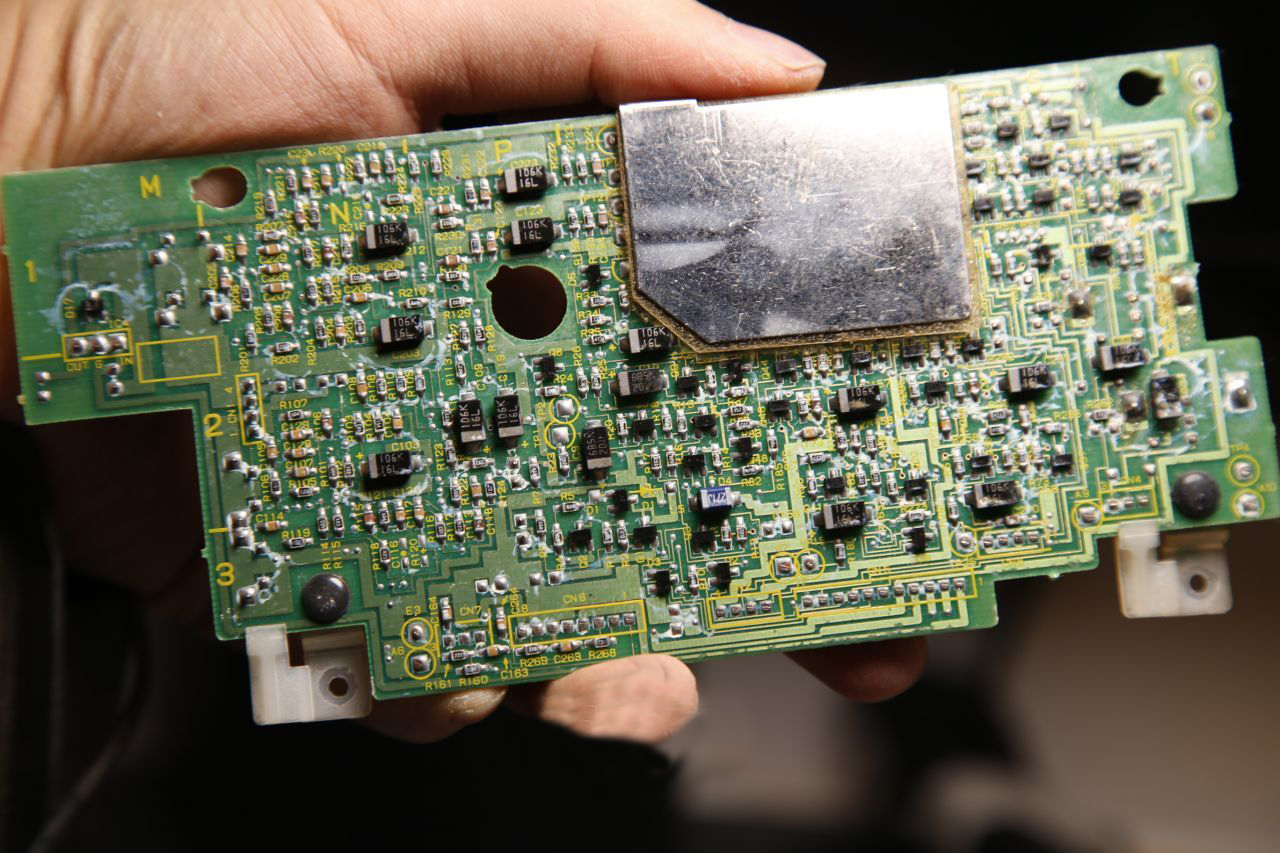

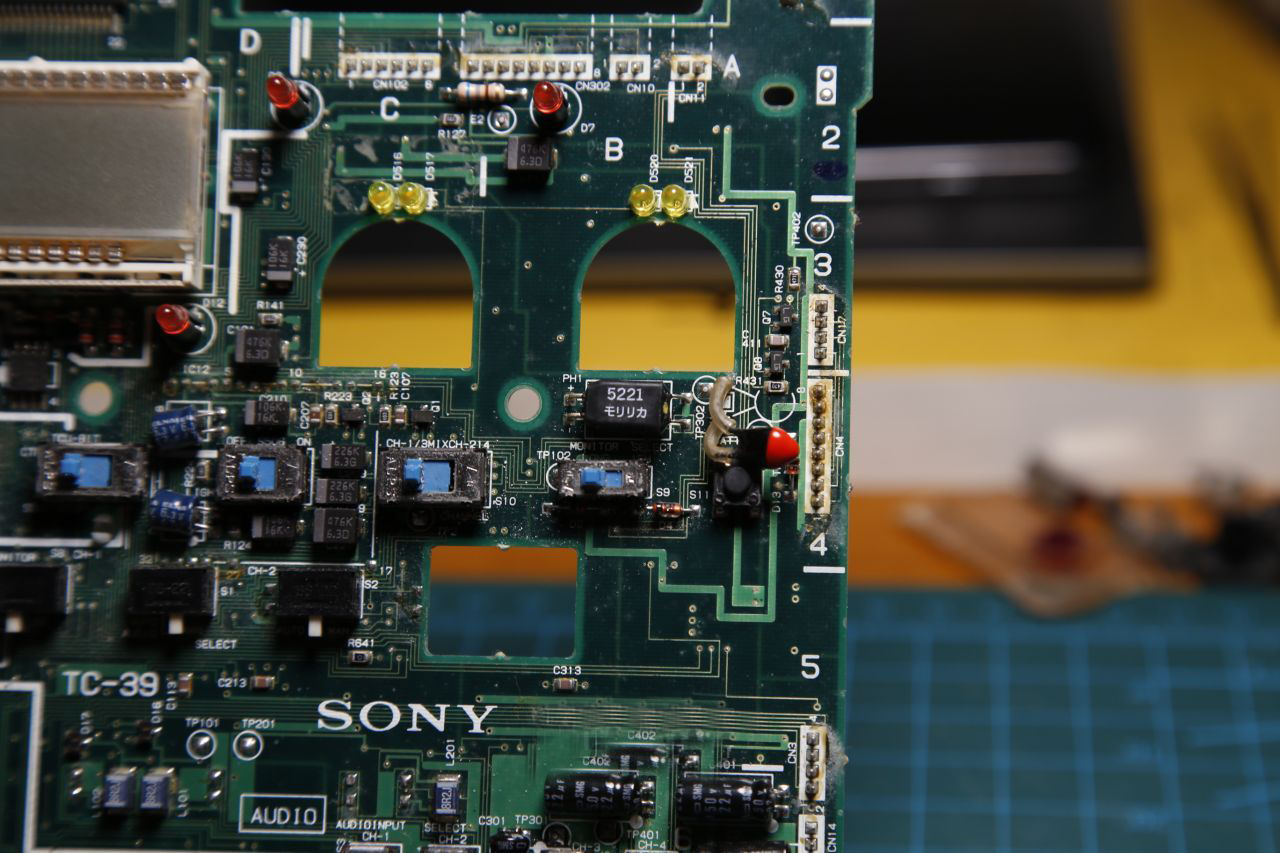

    面板電路正面

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

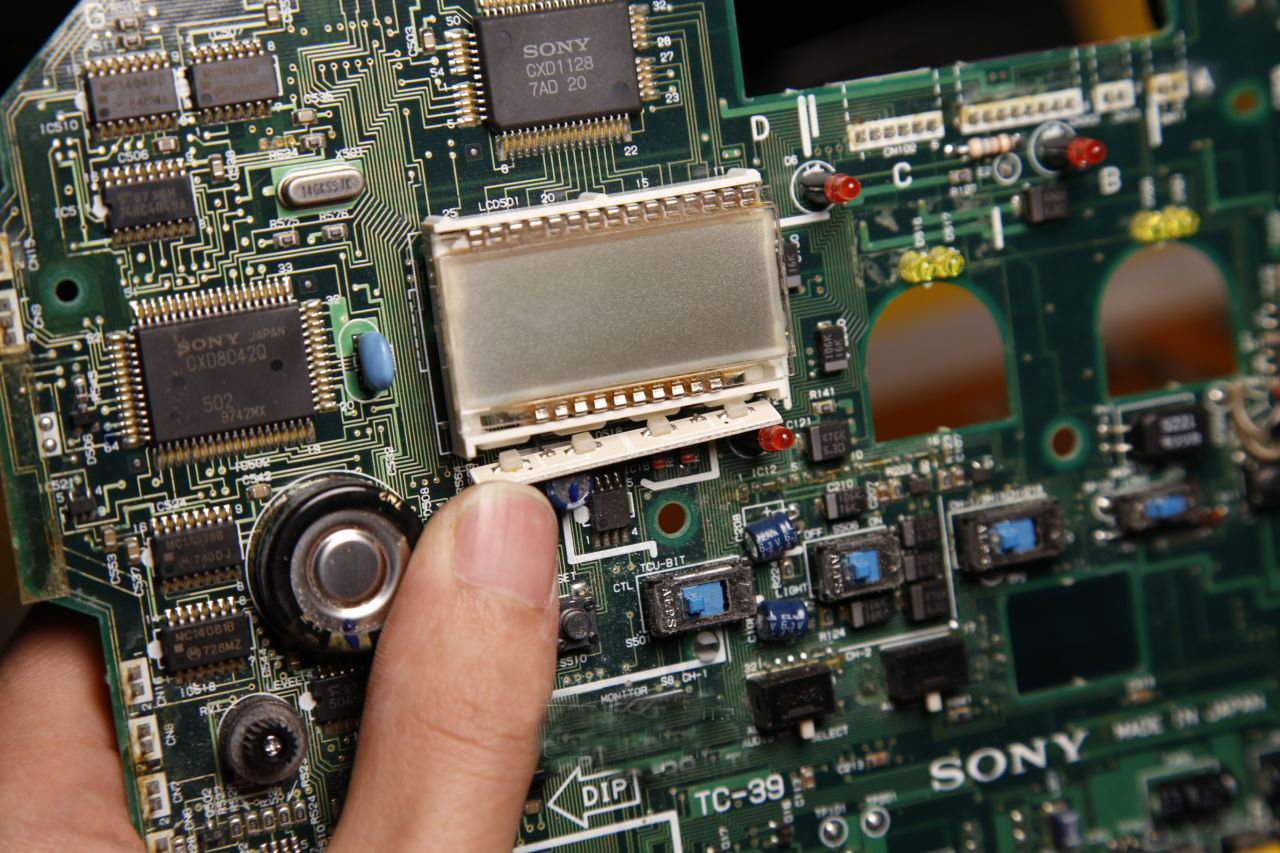

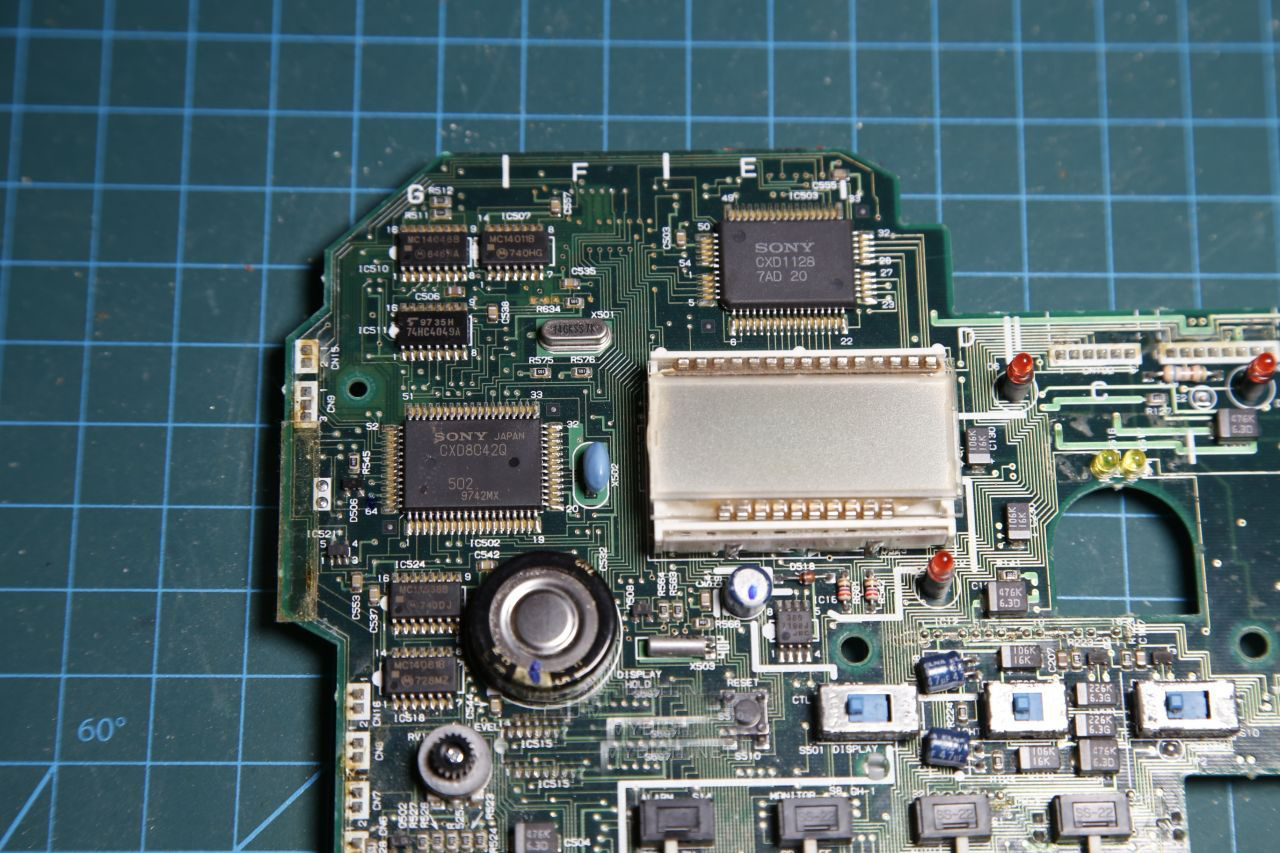

    有一個數字LCD顯示屏,左側是法拉電容,容量1.0F,用于給存儲器供電以存儲時間、配置信息

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

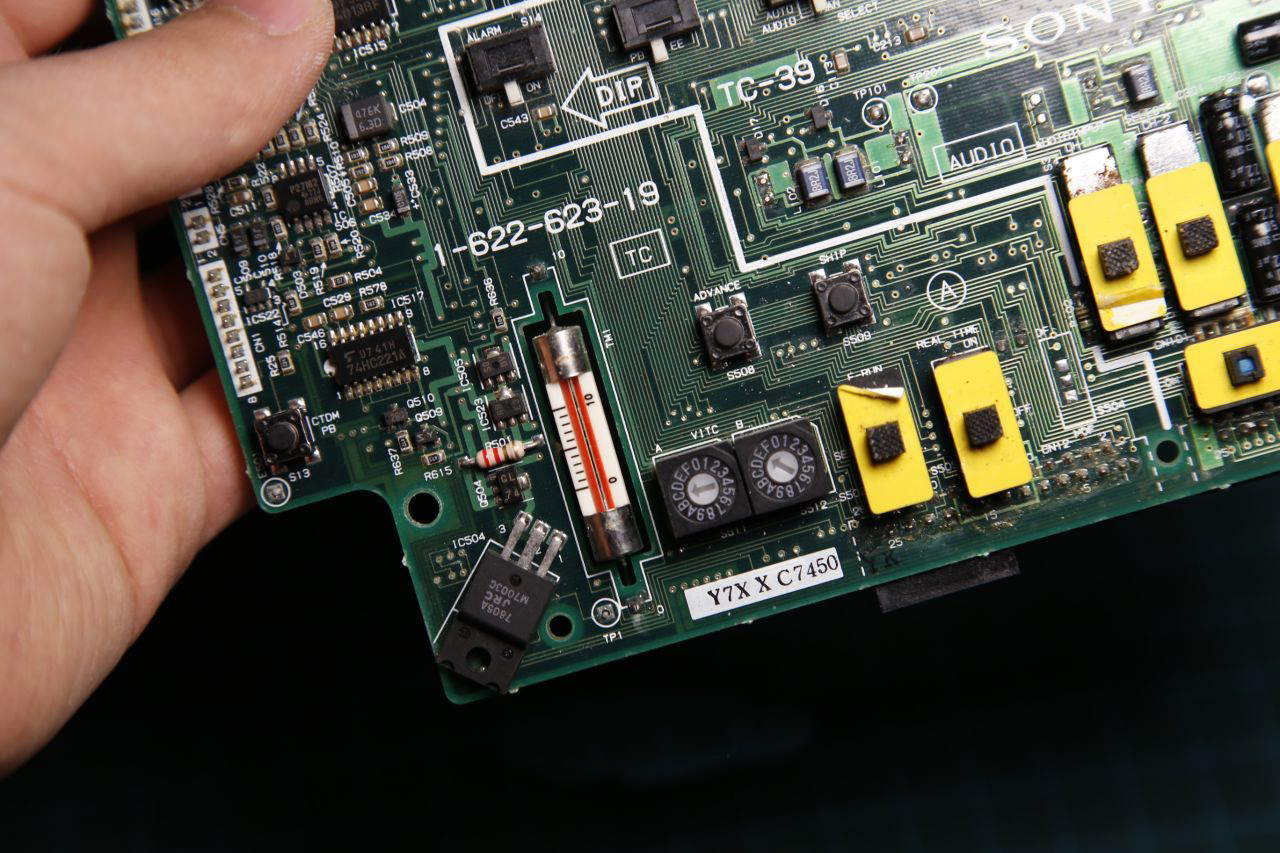

    類似體溫計的奇怪元件,水銀計時,記錄設備使用時間,超過設定時間后就斷路了。(基本原理就是一段細玻璃管,兩端裝兩個電極,管里灌電解液,其中一端再灌一截汞柱。使用時有汞柱的一端接電源正極,另一端接負極,通過很小的電流,于是汞就不斷地溶解再在負極一端析出,最后全部移動到負極一端)

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    背面

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    依舊很復雜的電路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

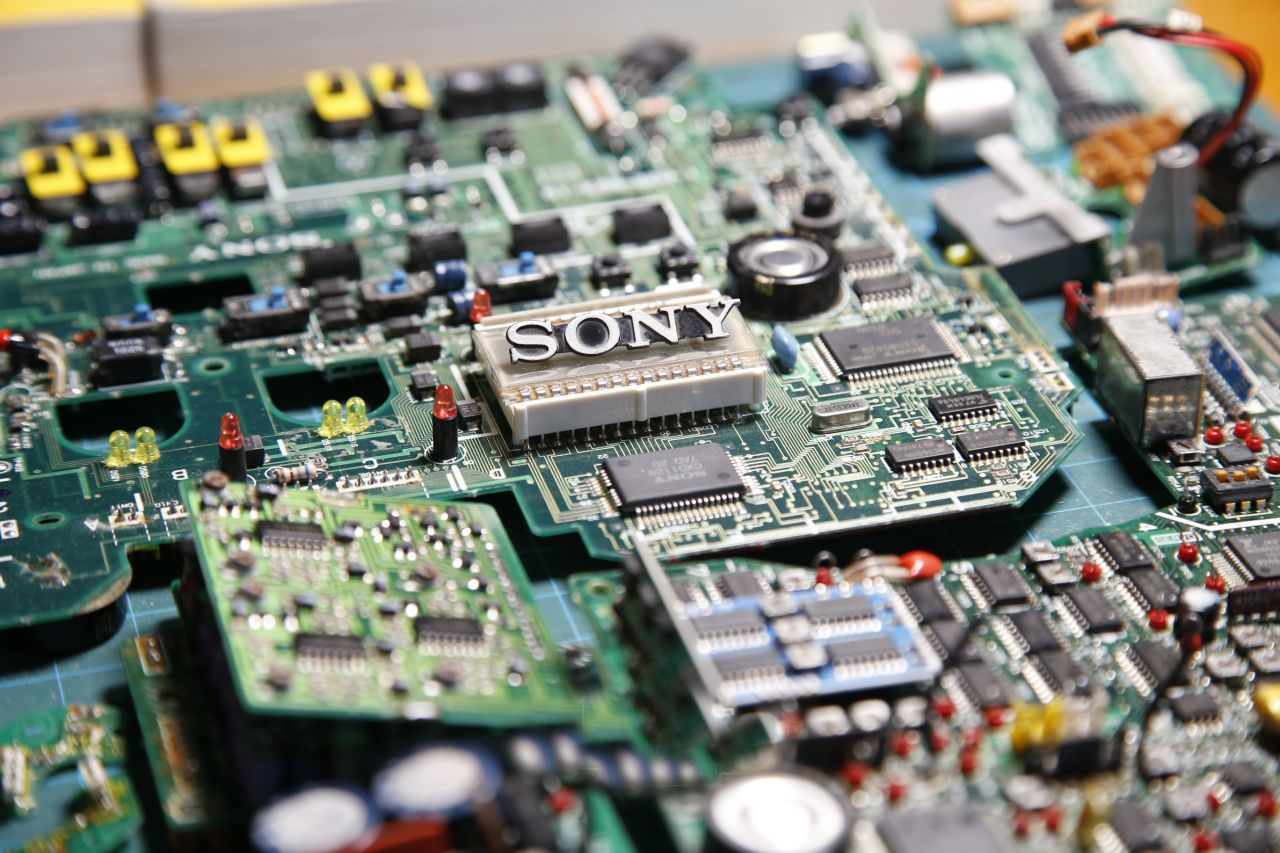

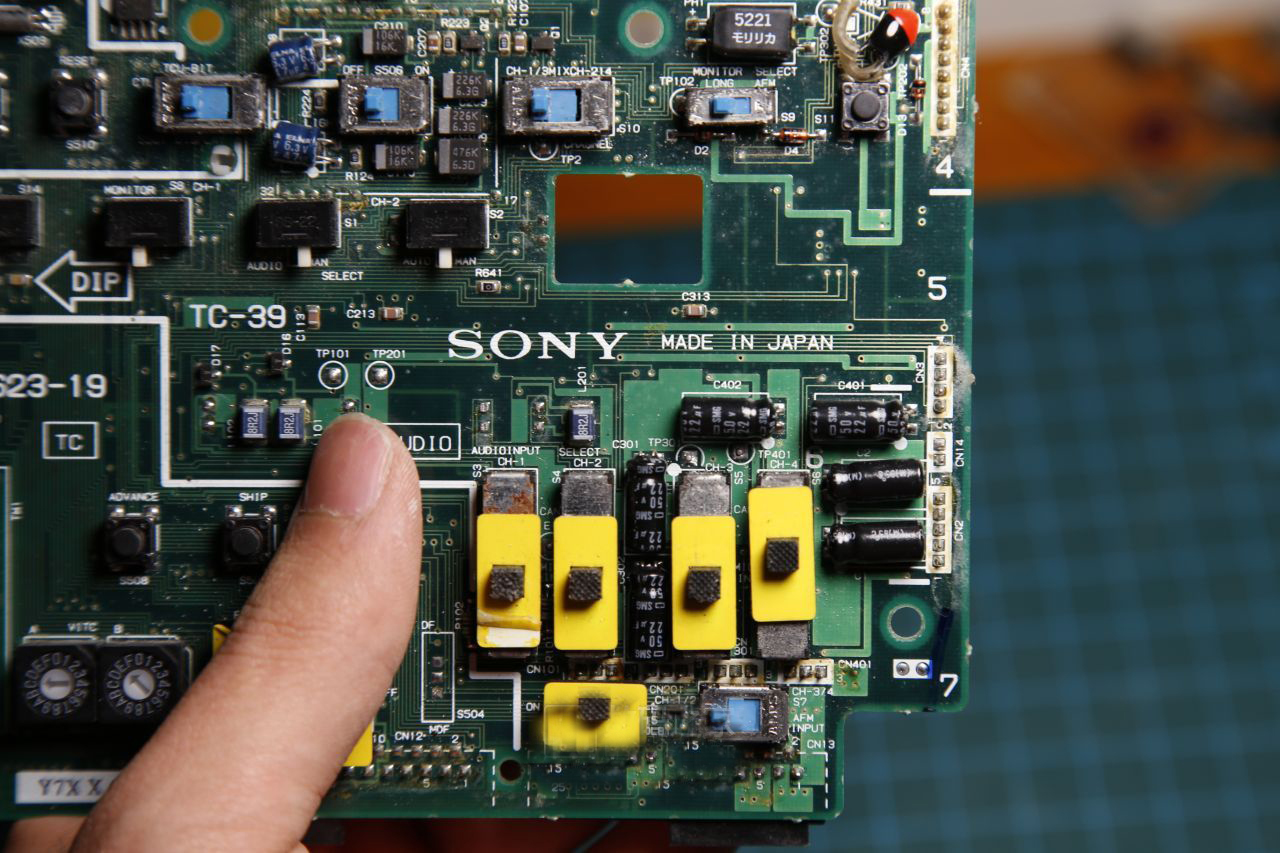

    各種開關,SONY的標志與日本制造

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

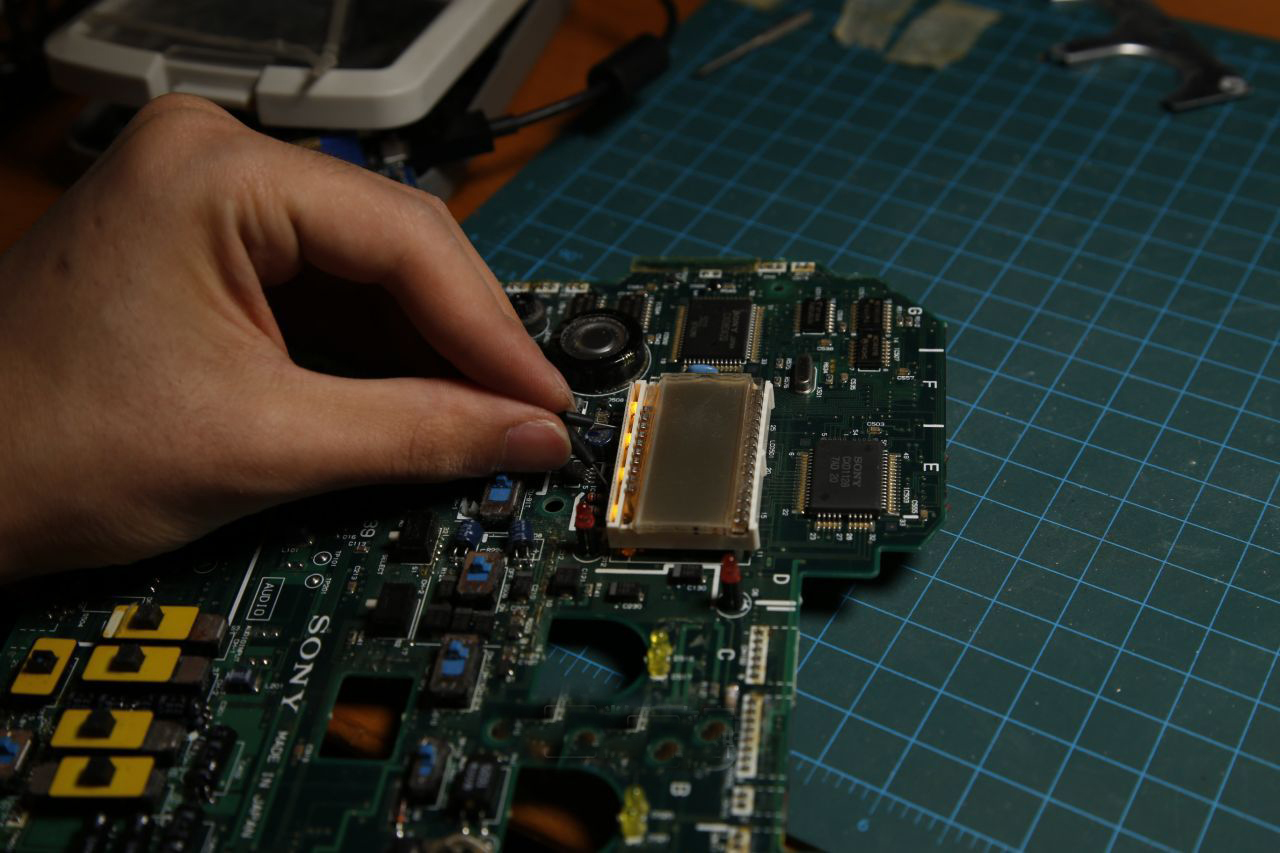

    LED背光燈

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

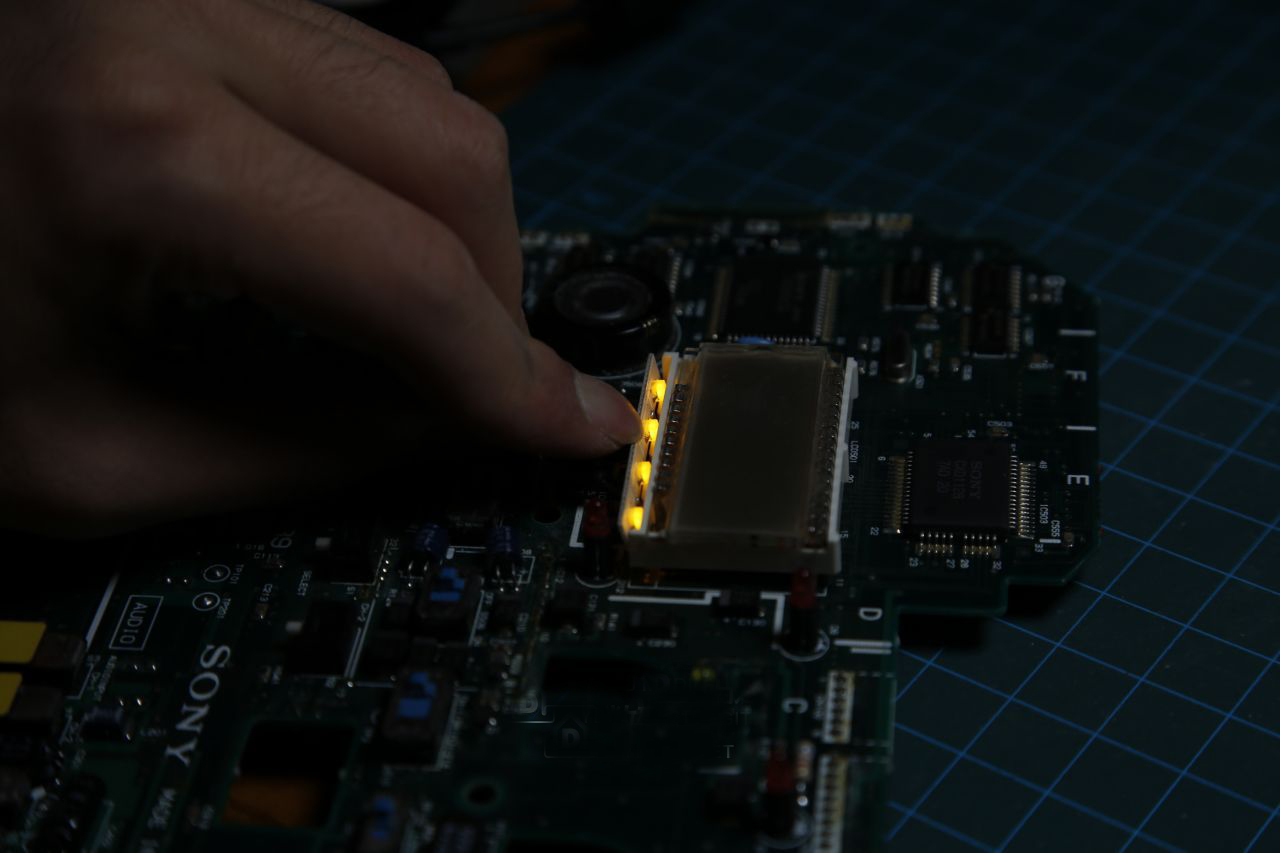

    點亮發橙色光

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    像兩個眼睛,上面有電平表的照明燈光

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

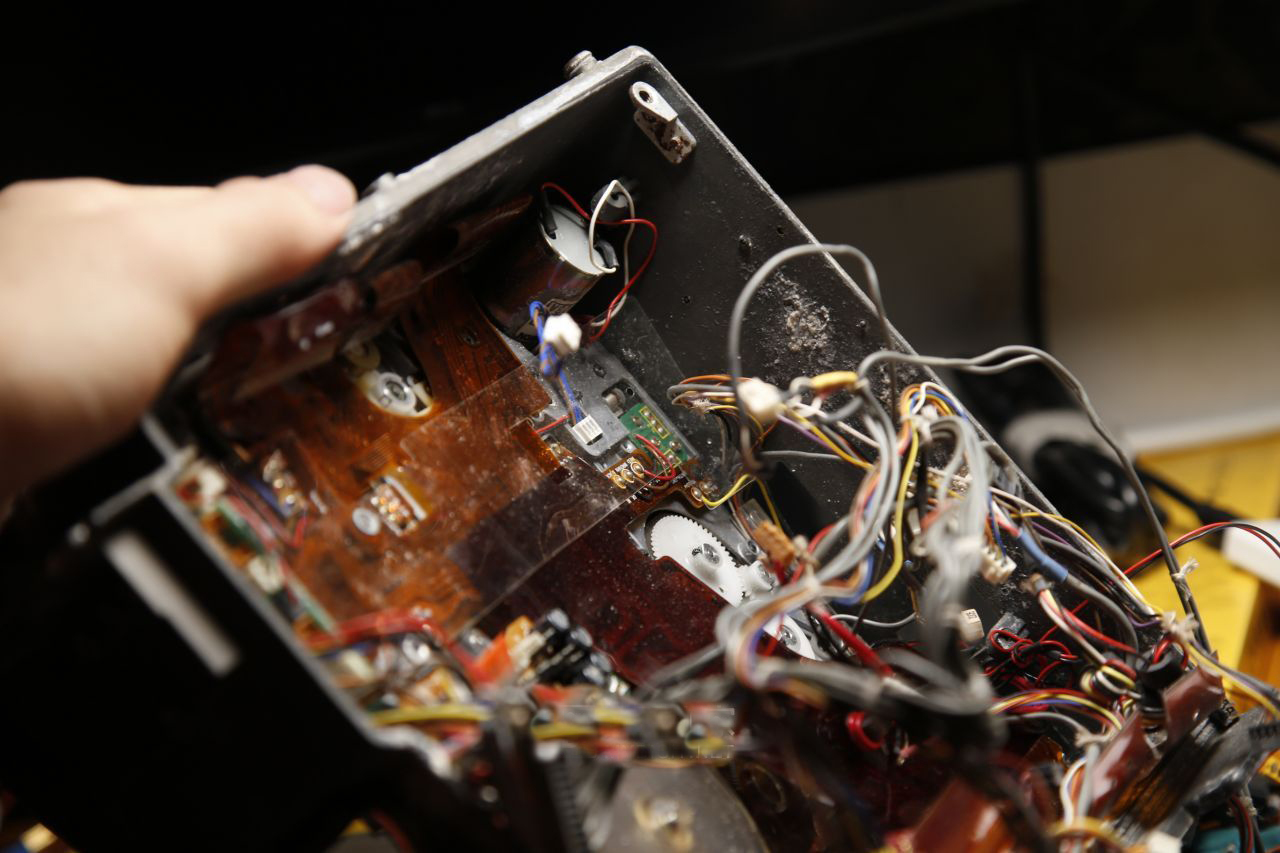

    一團亂麻

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    移除第三塊電路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

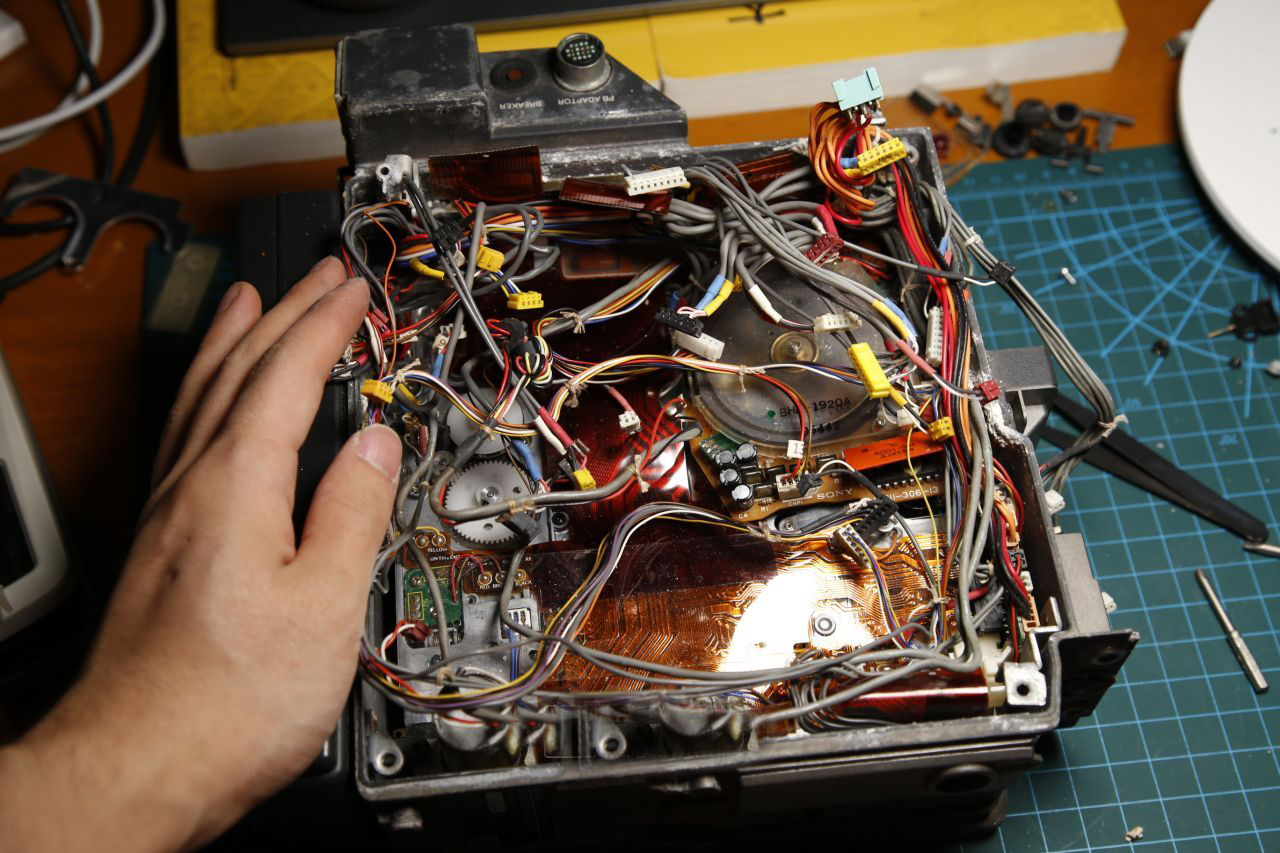

    只剩下亂麻了,亂麻下面是機械結構

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

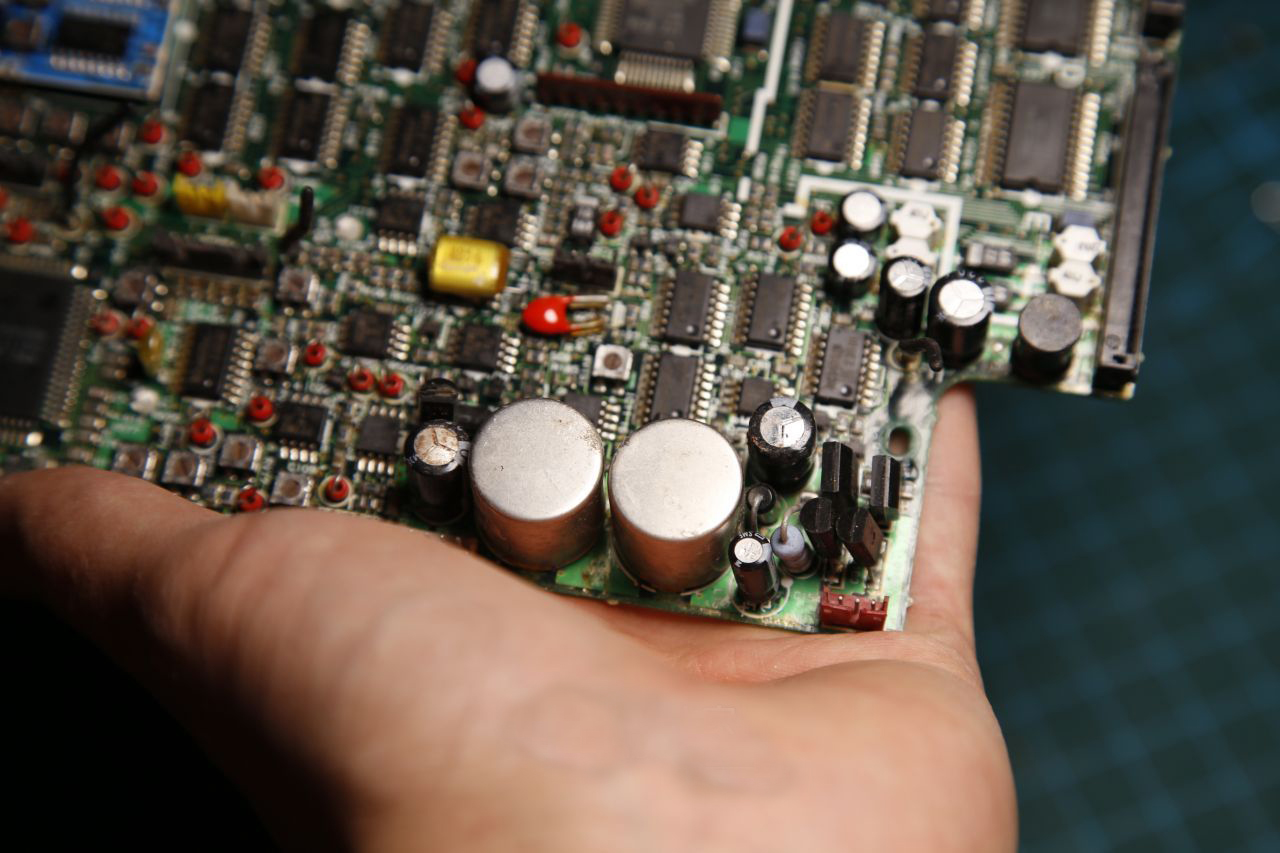

    和手掌比較下,其實這家伙不大,但非常復雜

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

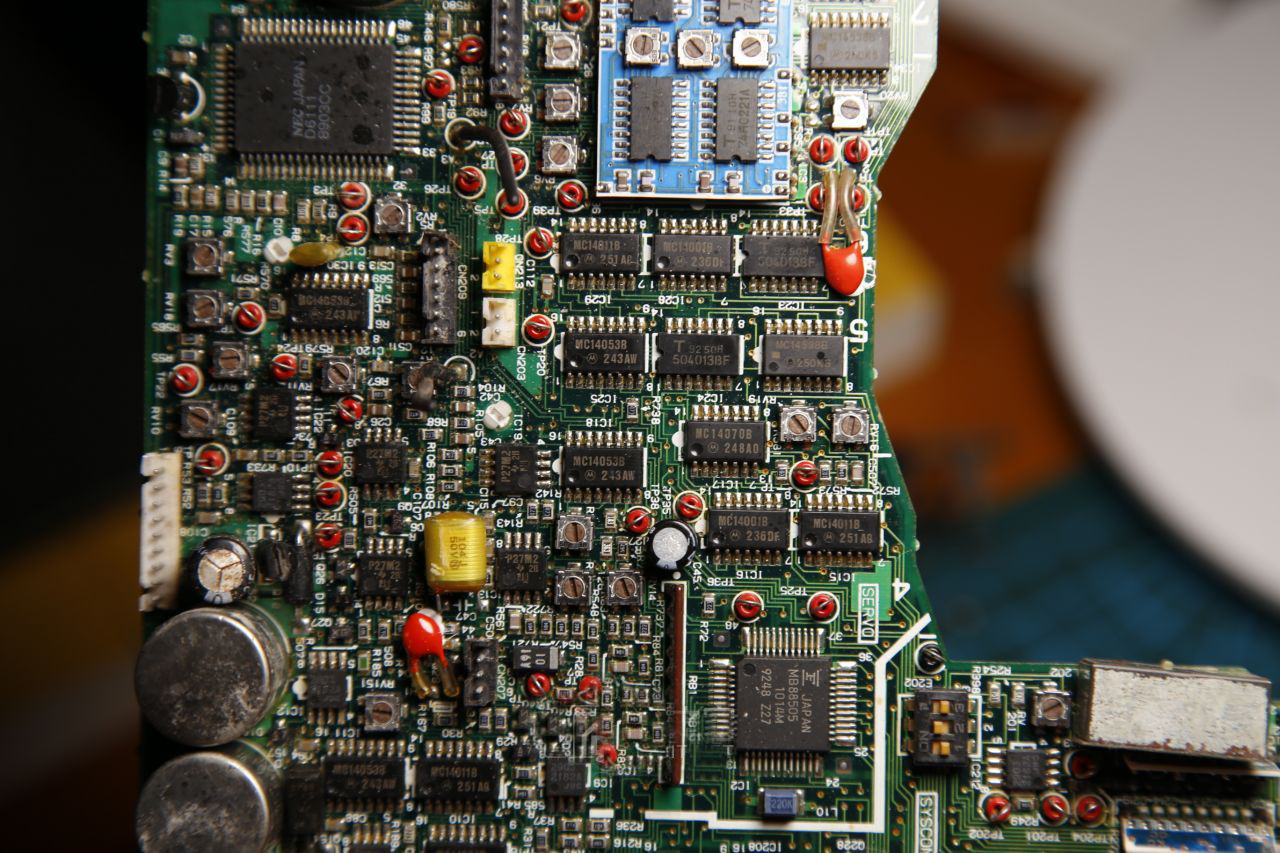

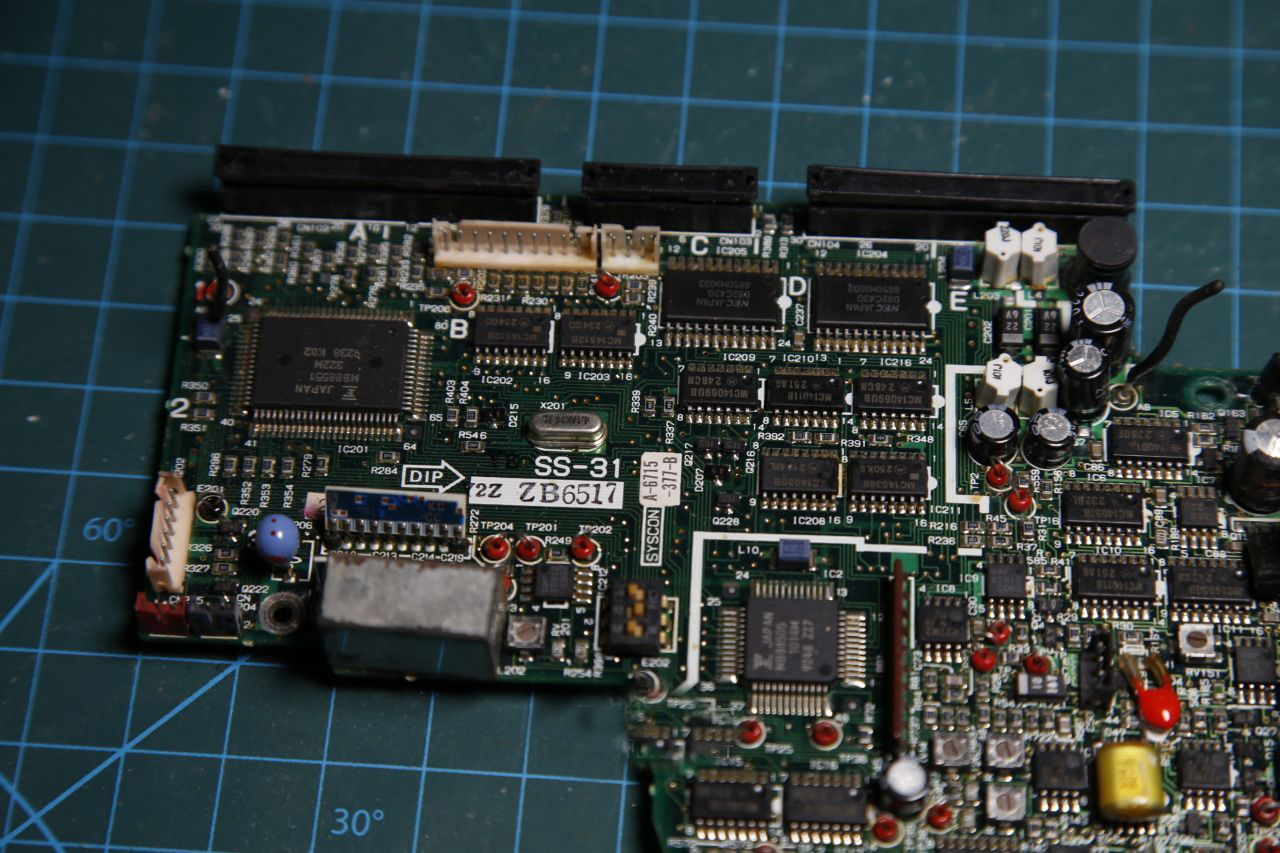

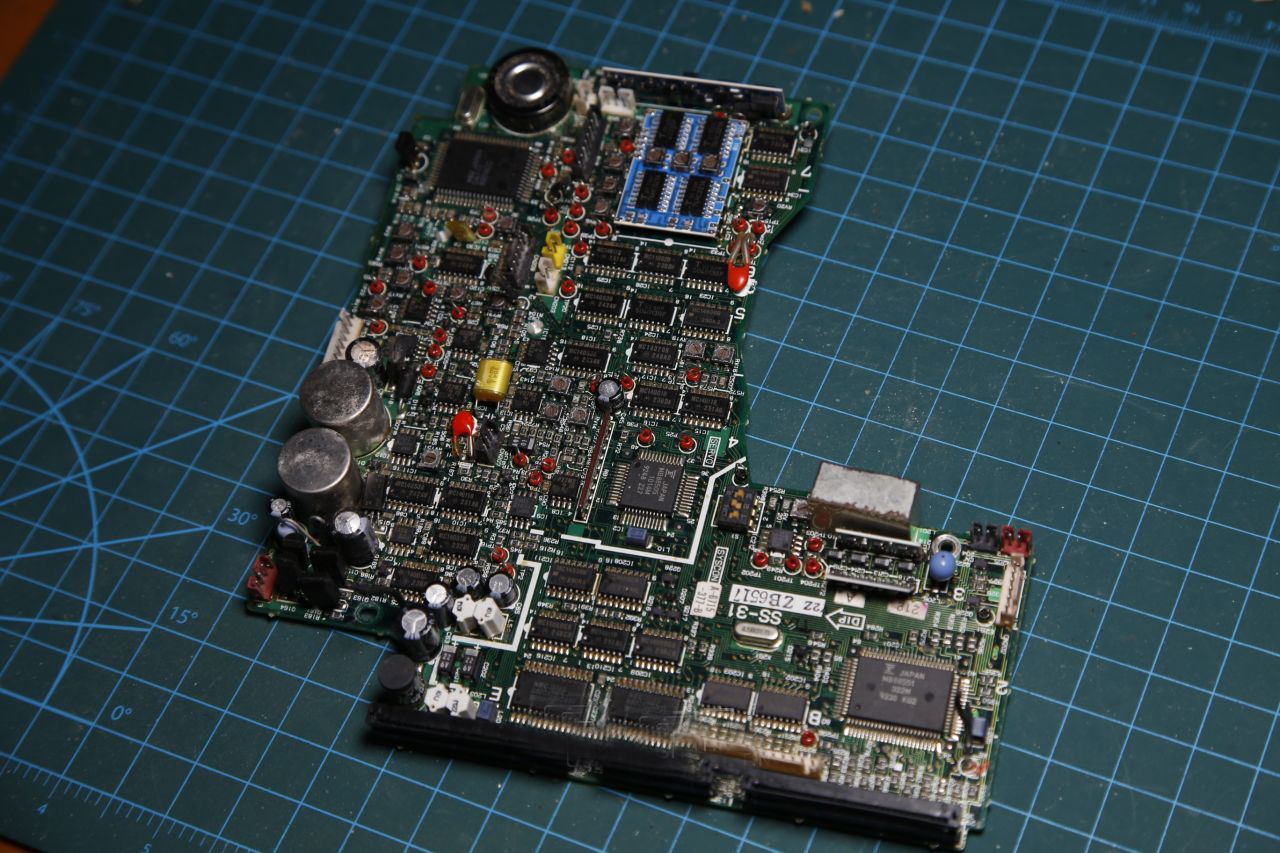

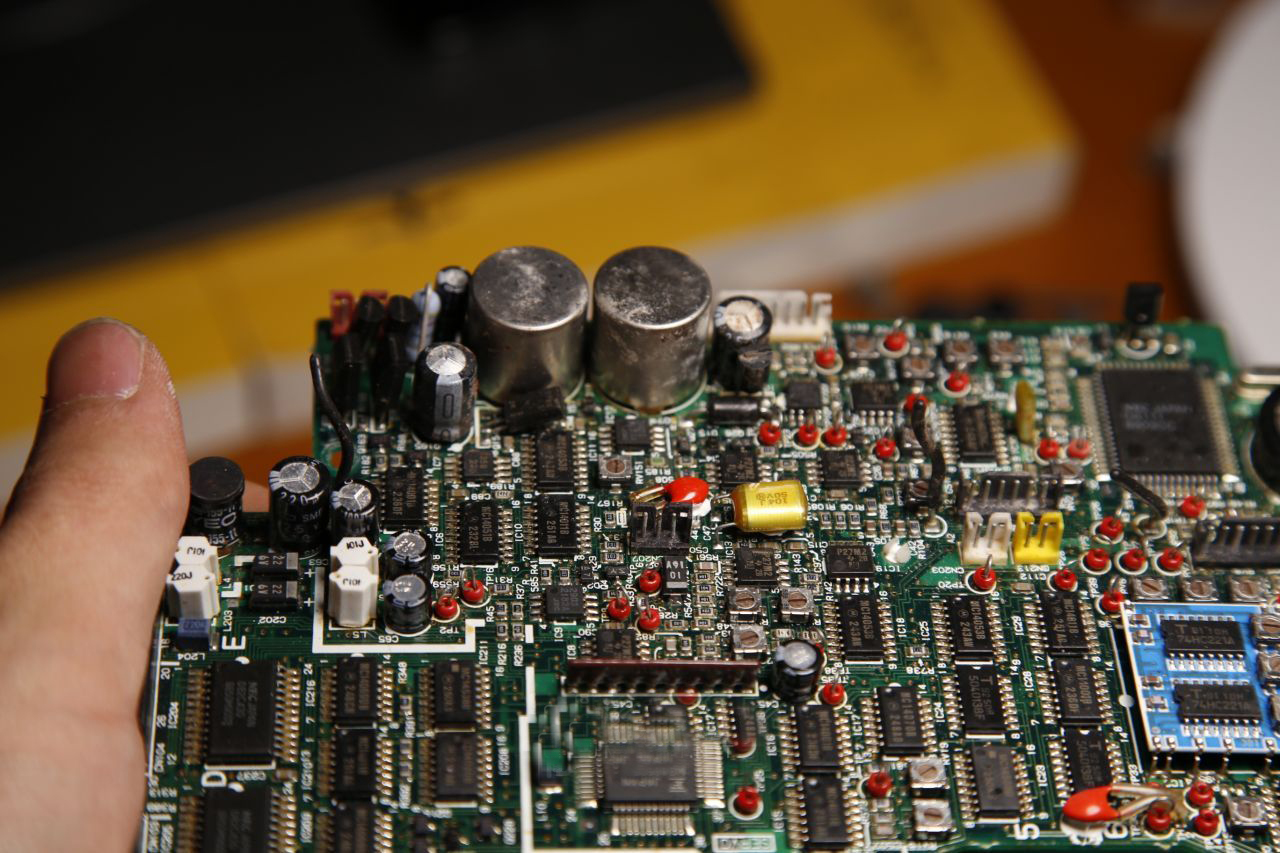

    第三塊電路,全都是IC塊,大多是NEC、SONY等日本貨,也有摩托羅拉的美國貨

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    左側有鼓包的電容

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

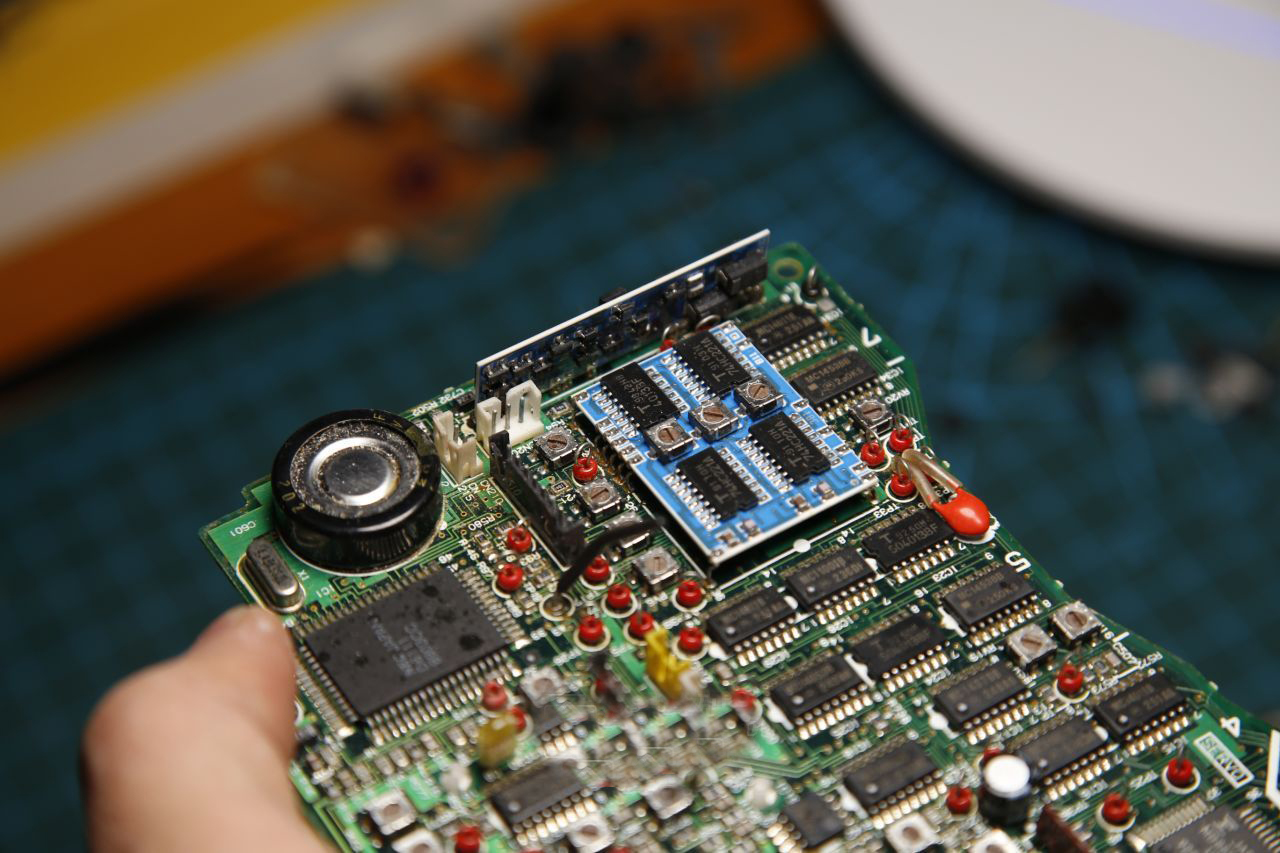

    黑色的法拉電容,和前面板一樣

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

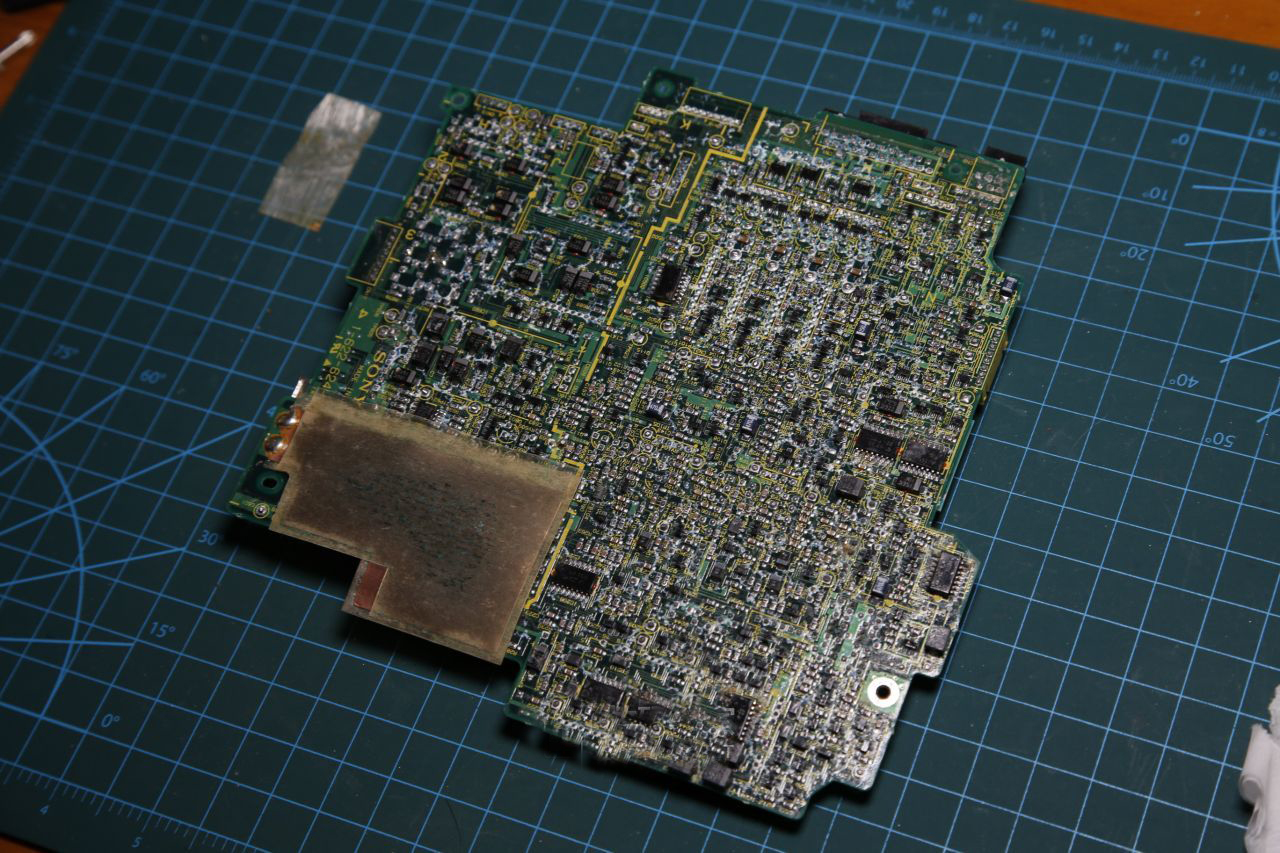

    背面的電路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    分離信號盒與主體的電源連接線

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

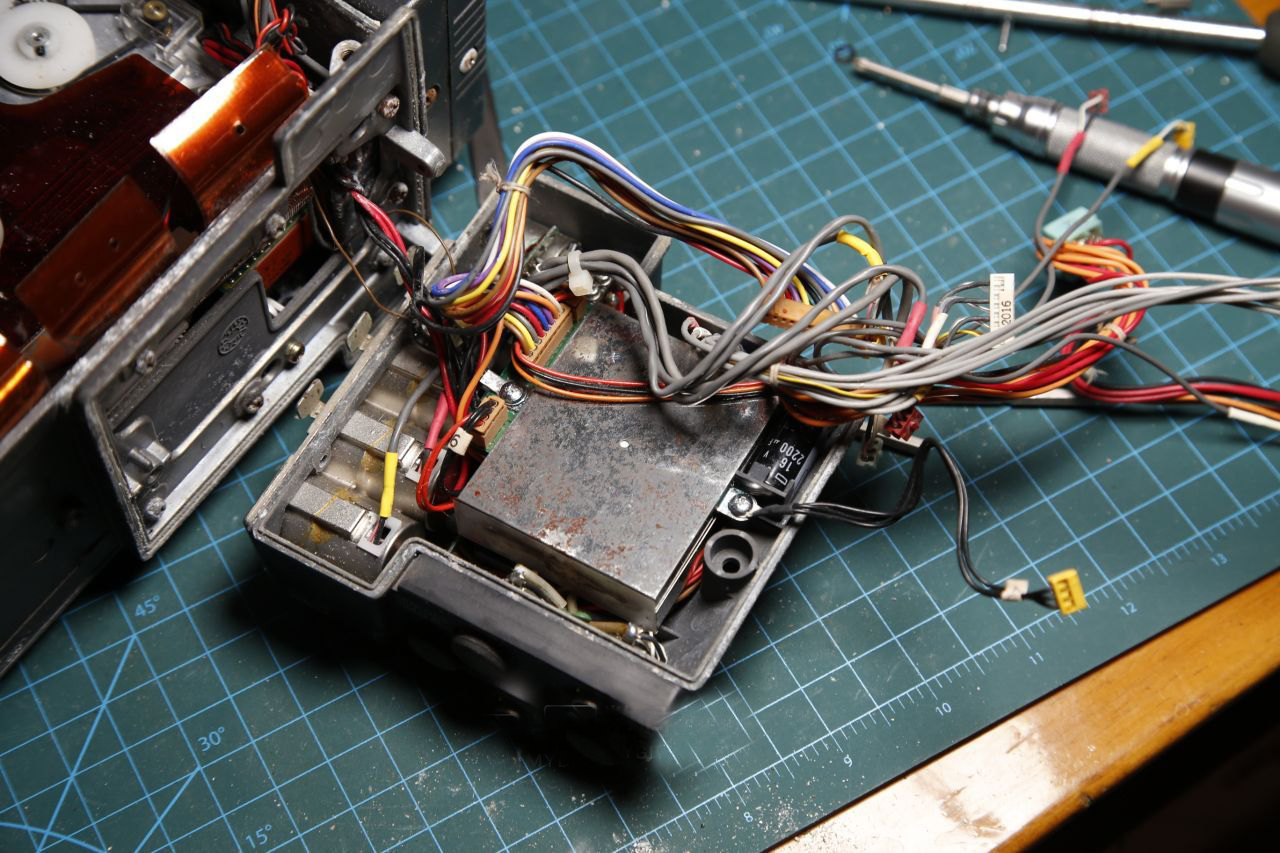

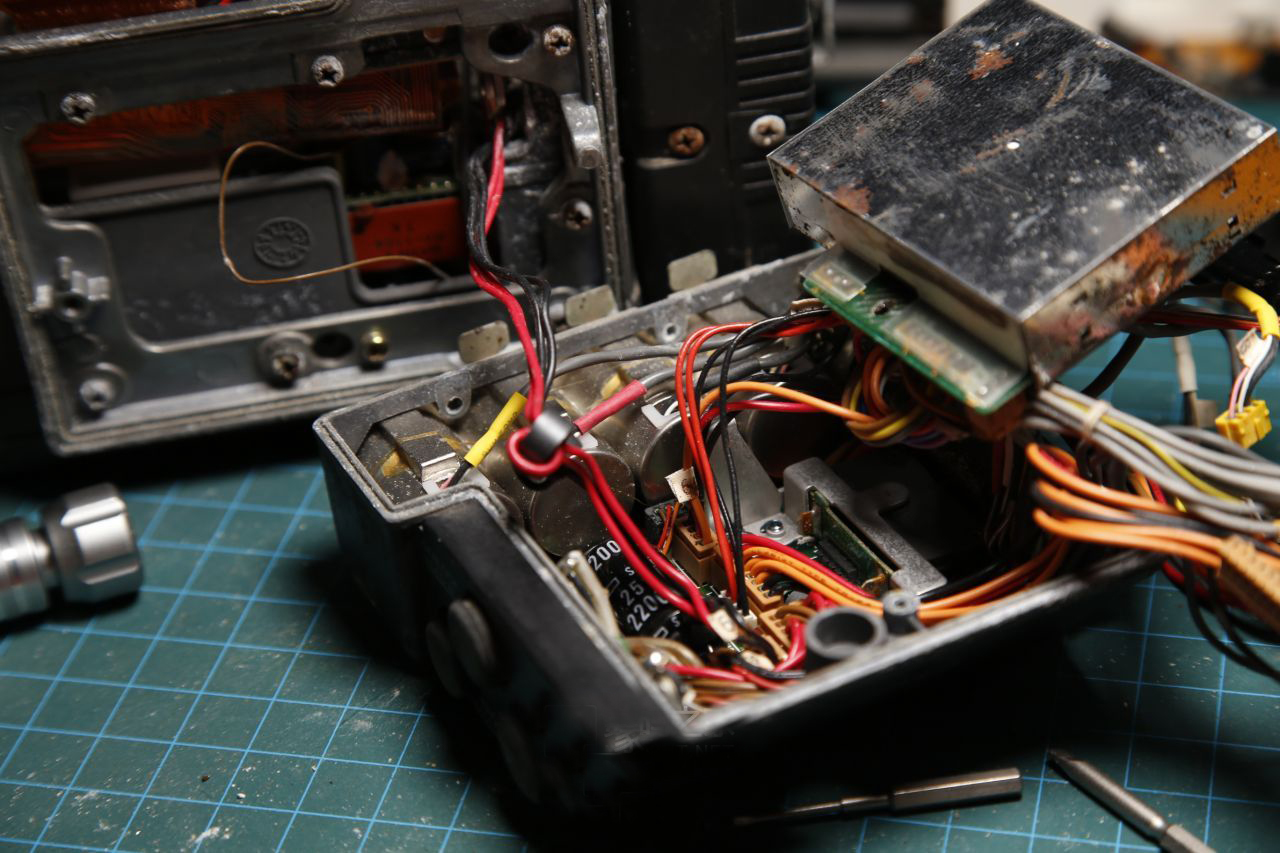

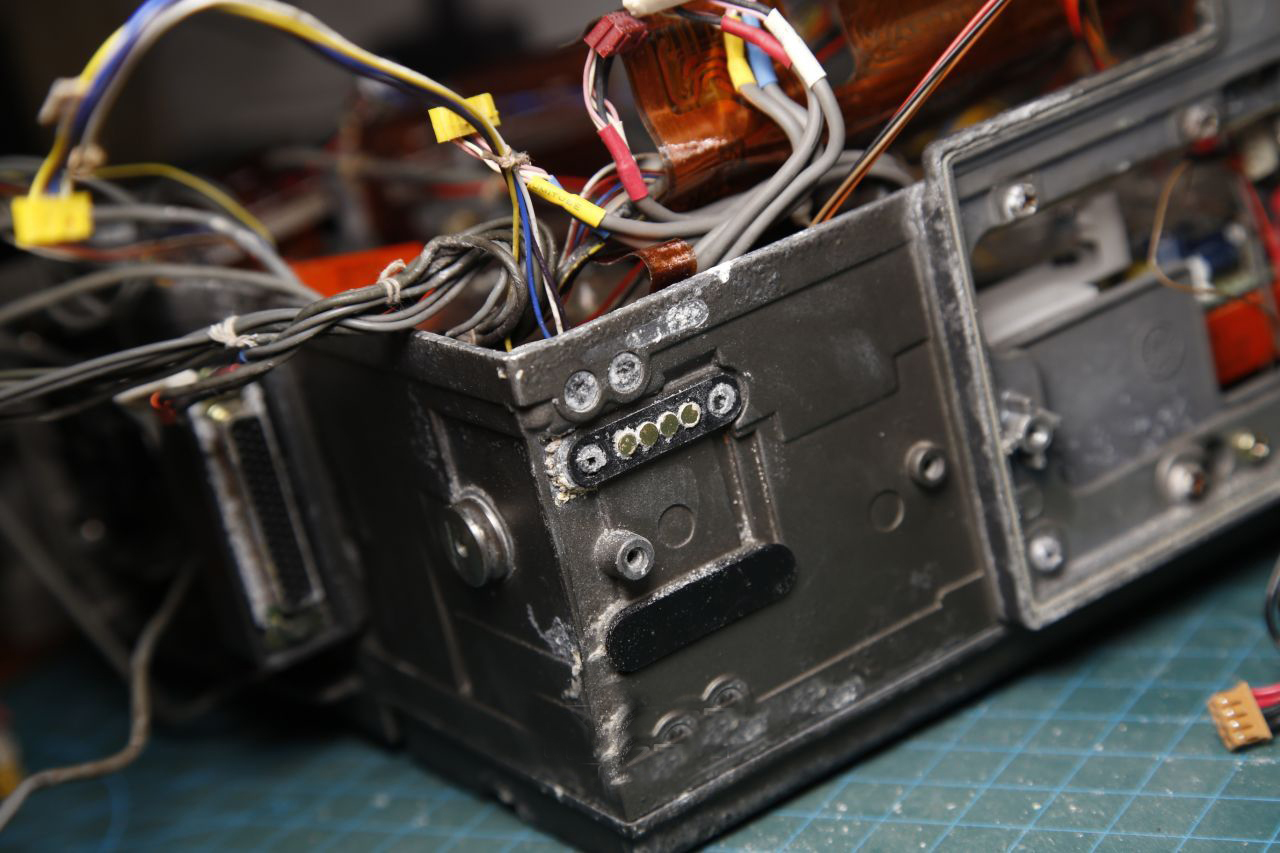

    信號盒子拆下來了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    一堆線路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    帶磁環的是電源線

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

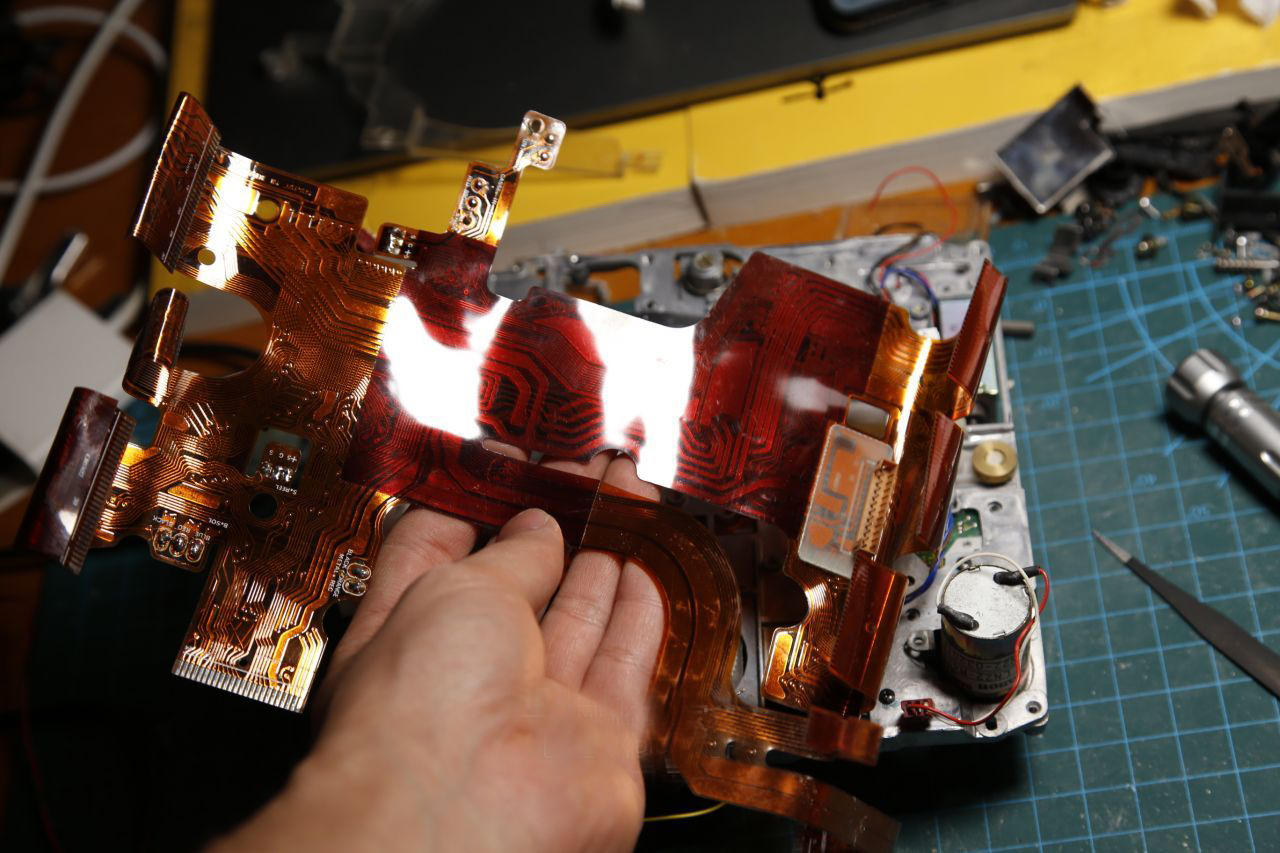

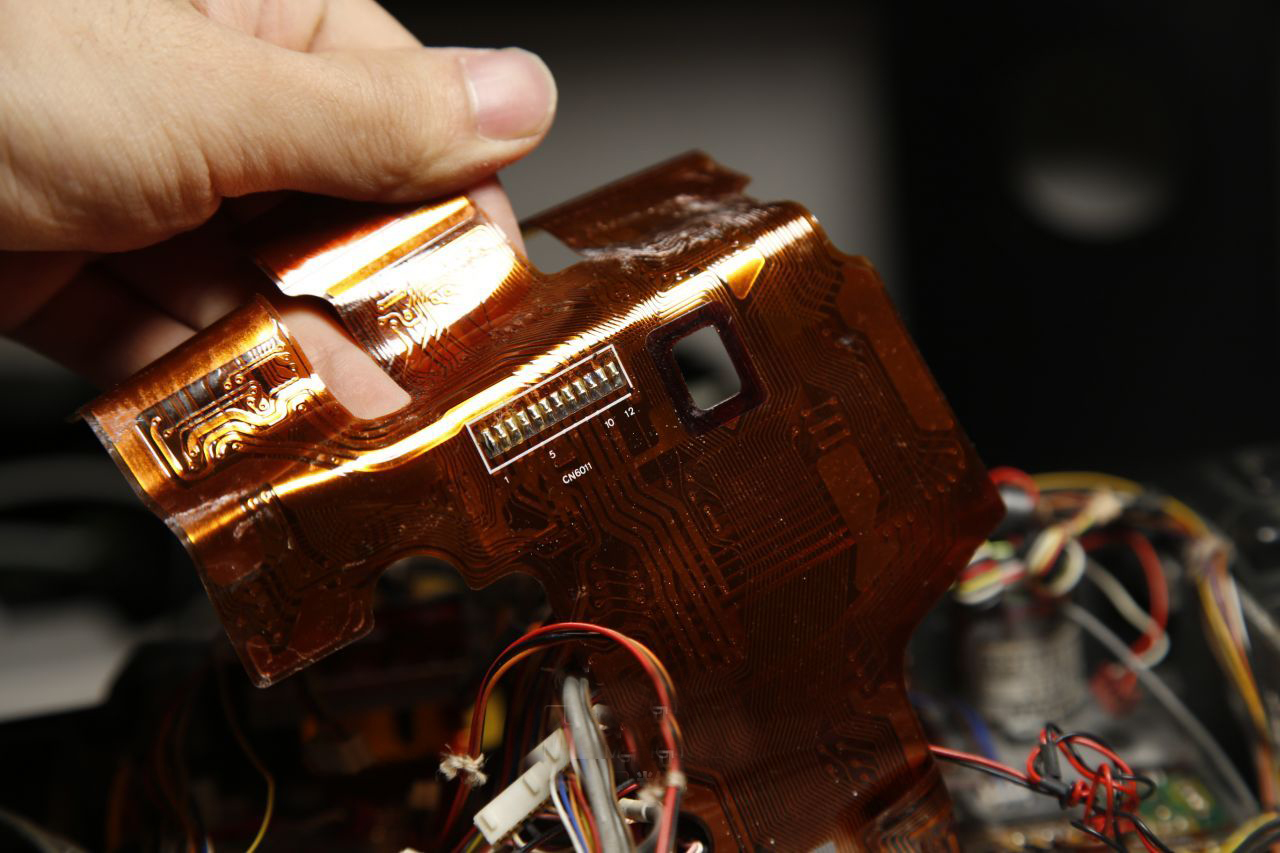

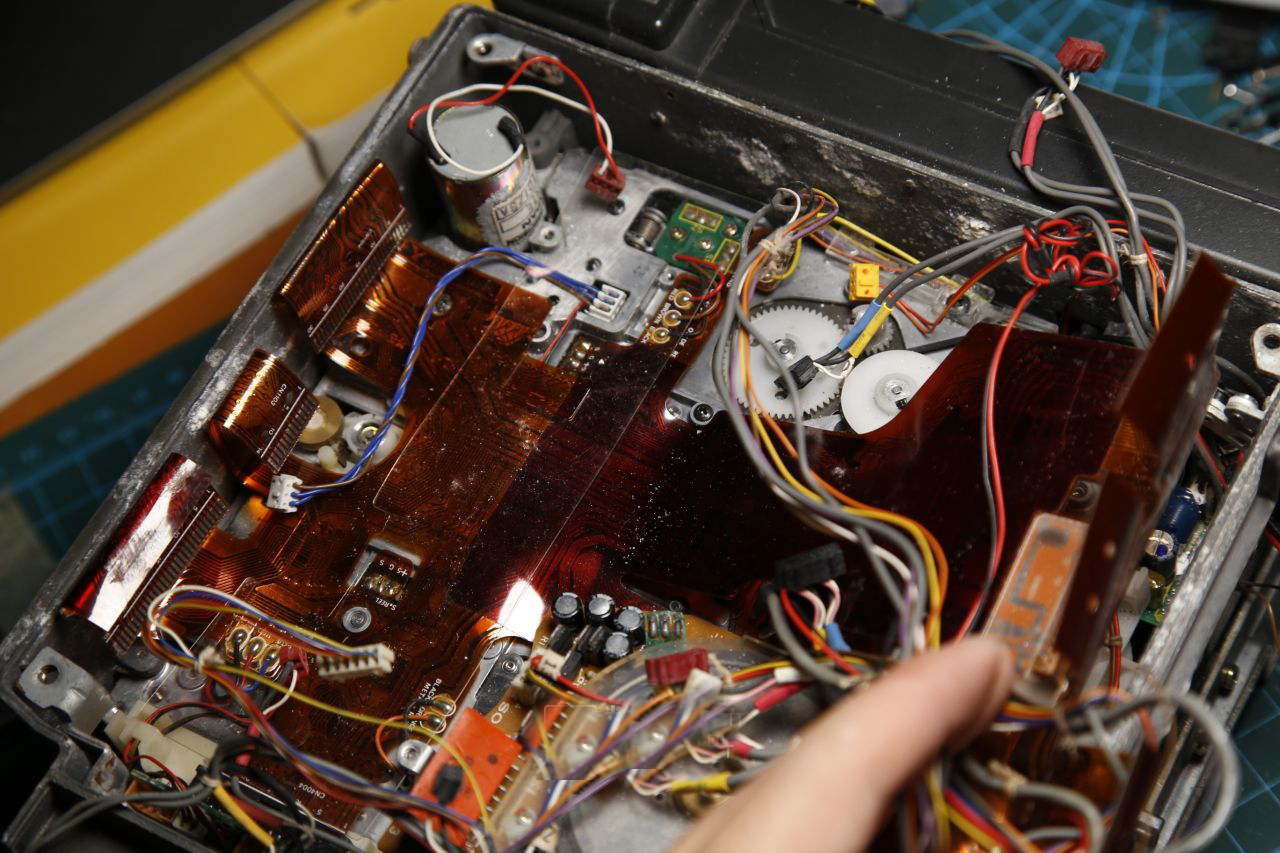

    大型FPC柔性電路板(排線)

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    面積超大,連接了所有電路板

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

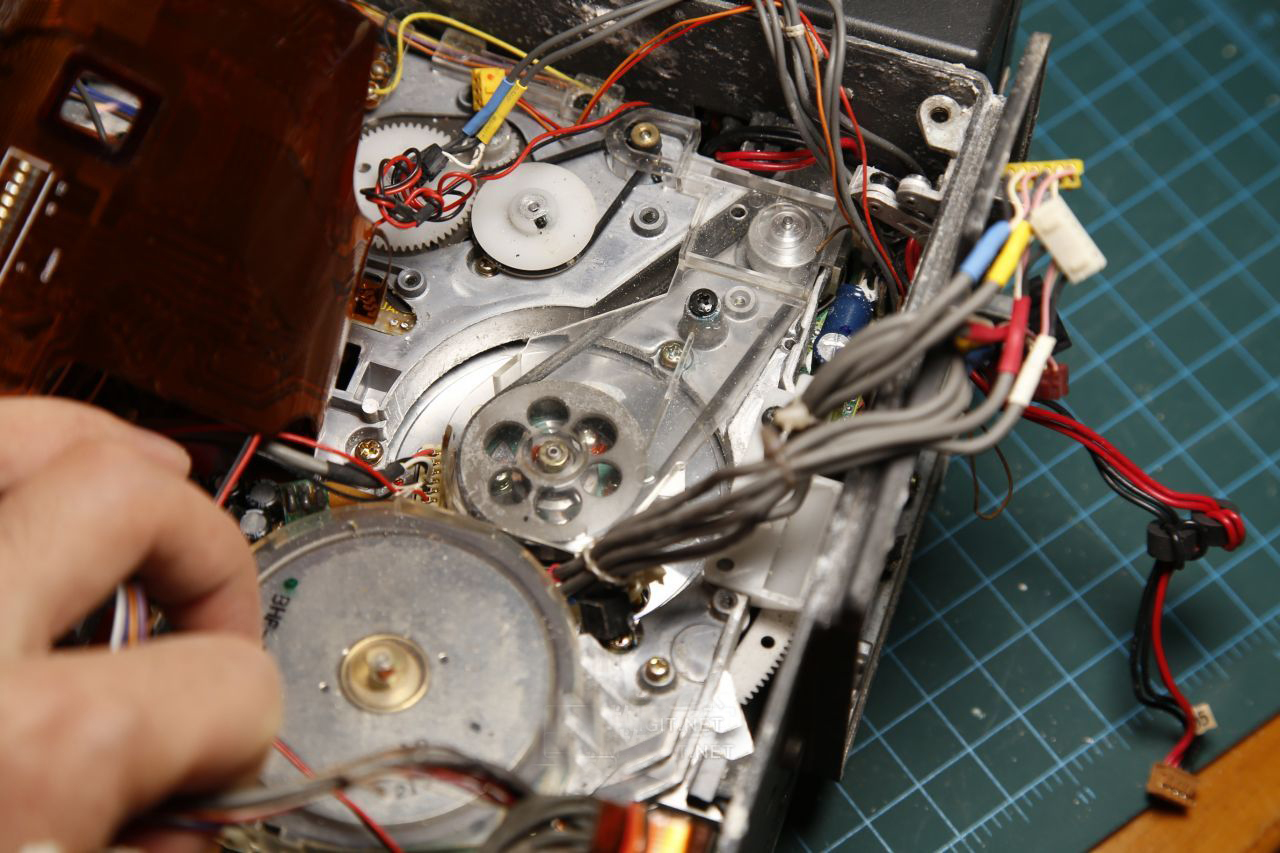

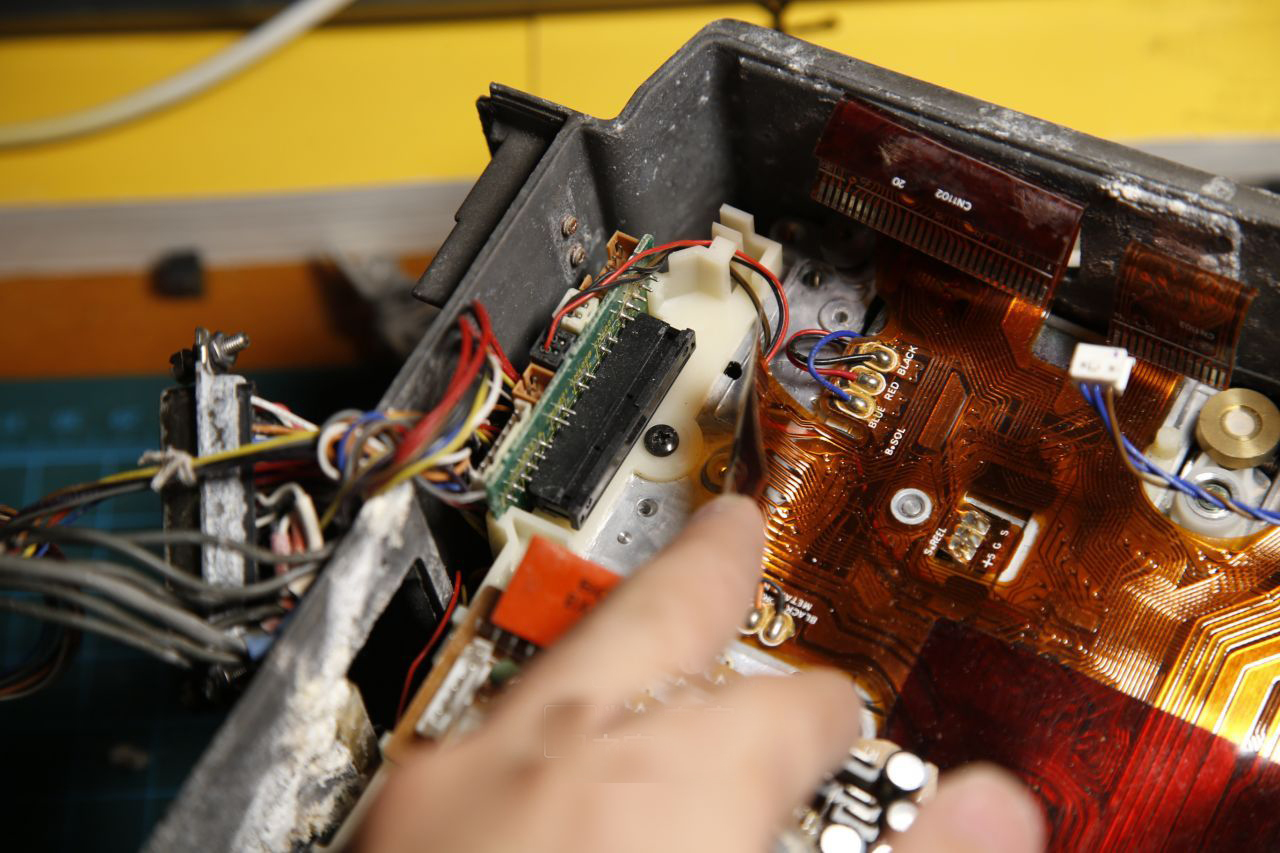

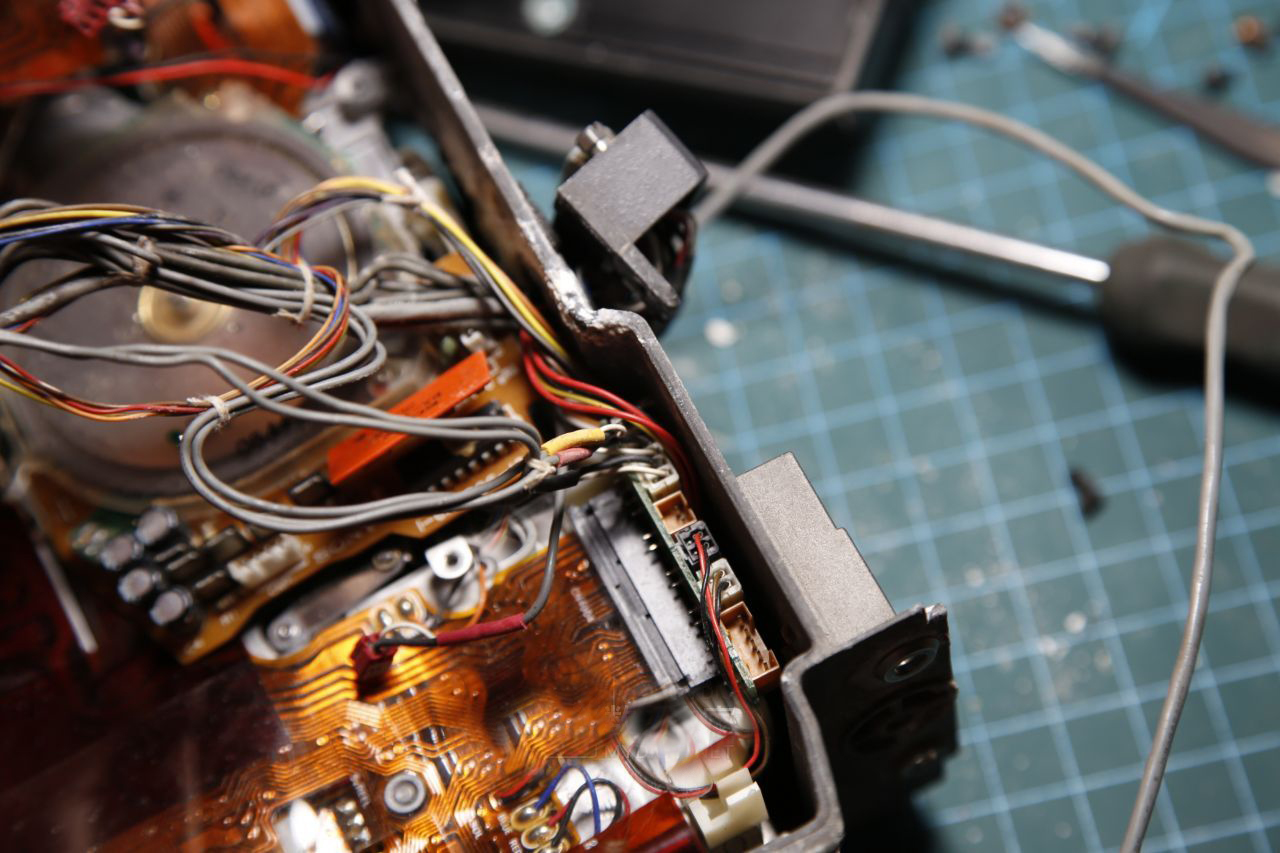

    扒開FPC能看到磁鼓,電機利用皮帶傳動帶動磁鼓運動,挺有意思的

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    這些是磁鼓信號連接線,都鍍金了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    機器主體下面的測試點

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

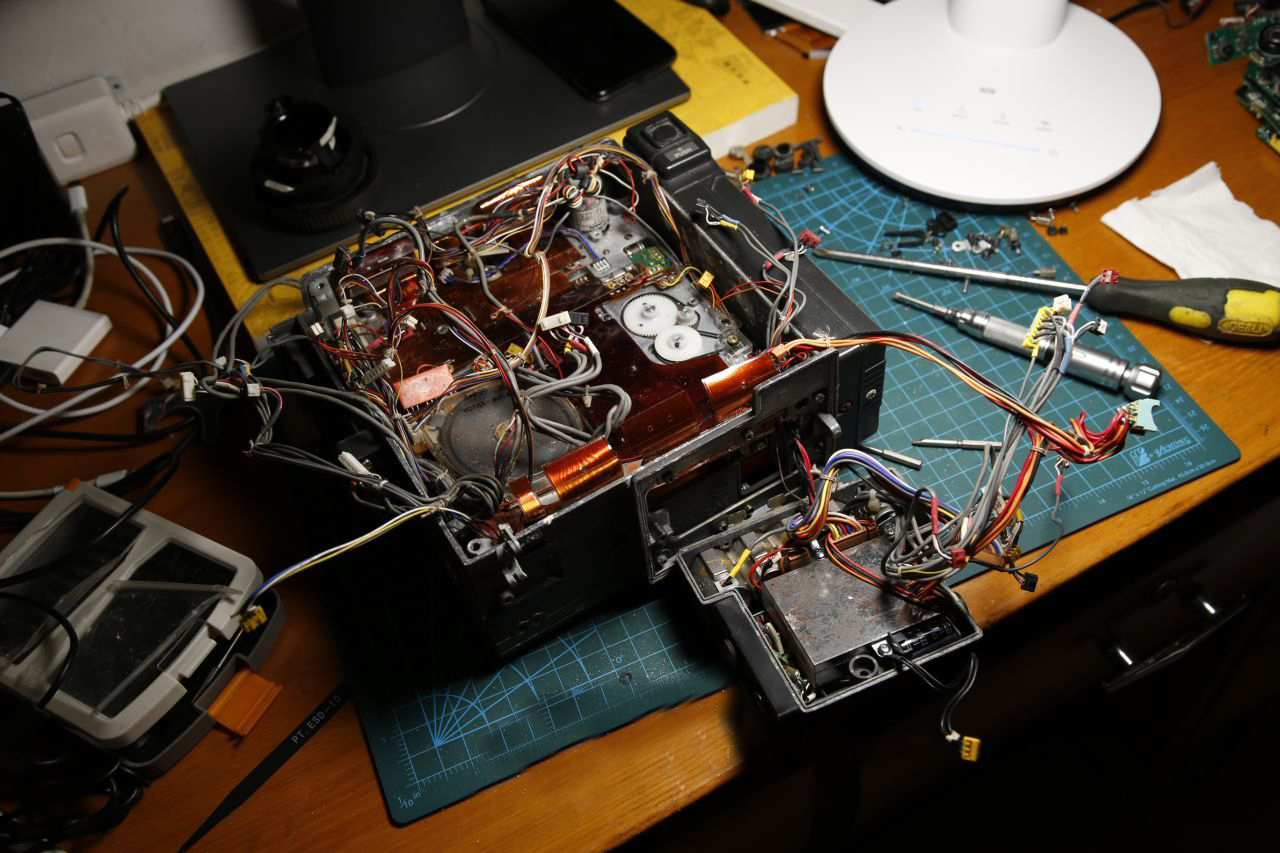

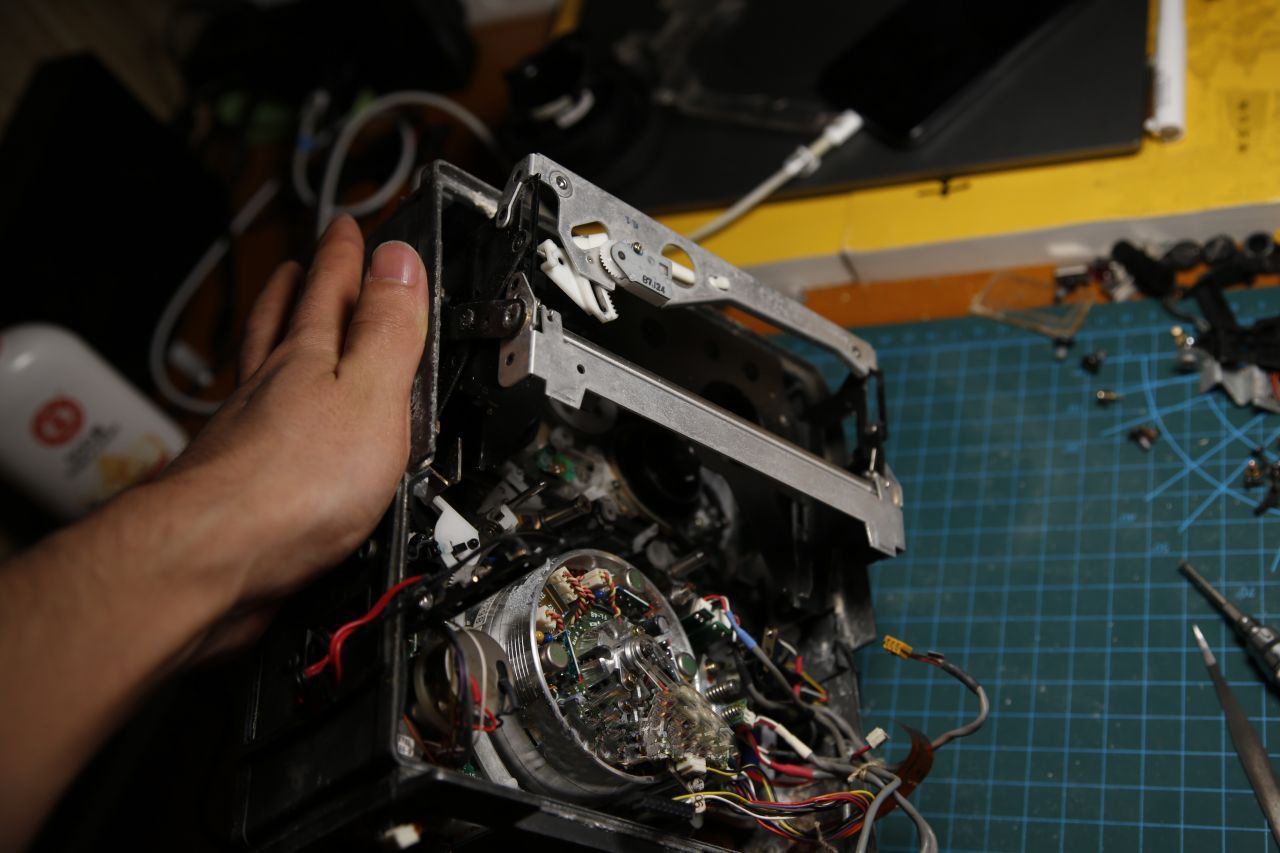

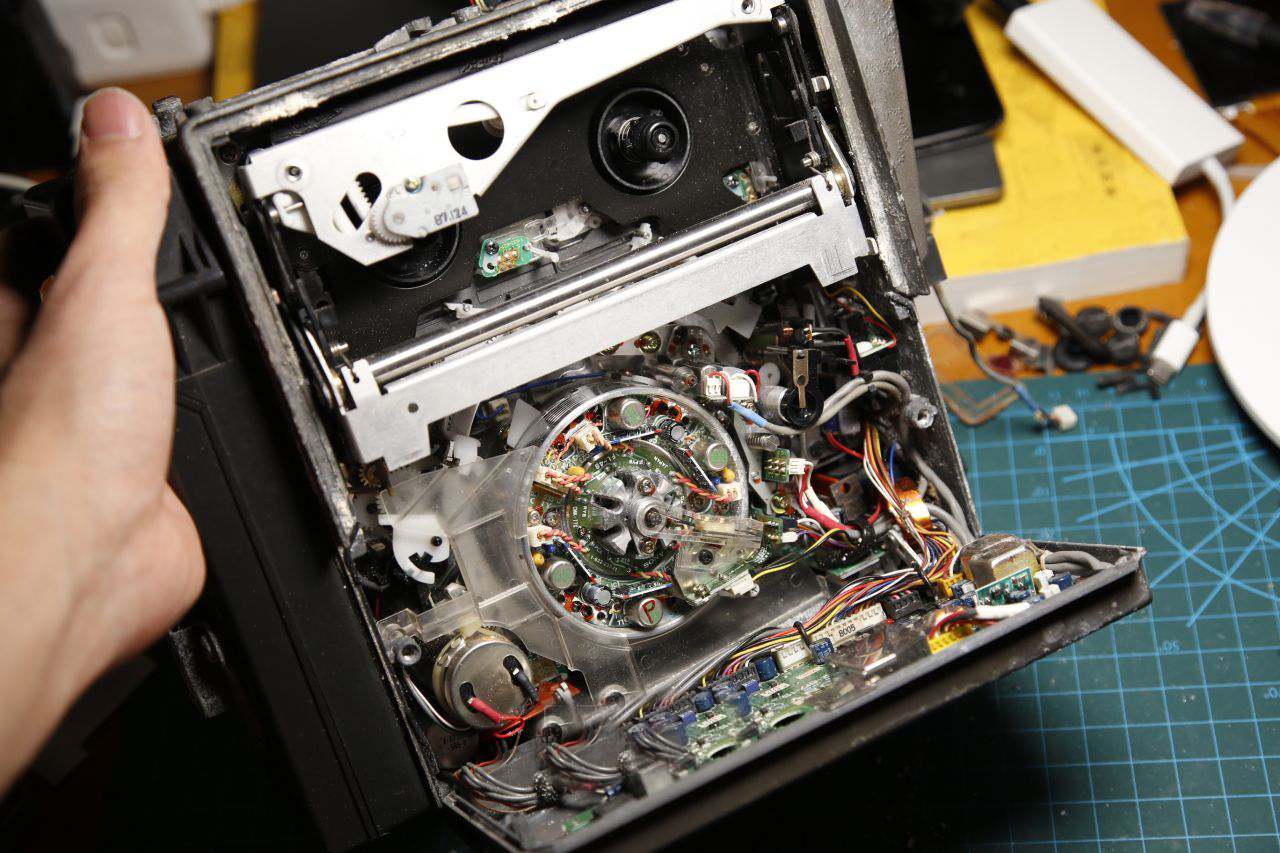

    打開下蓋,依然有鉸鏈連接,這次可以看到磁鼓本體了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

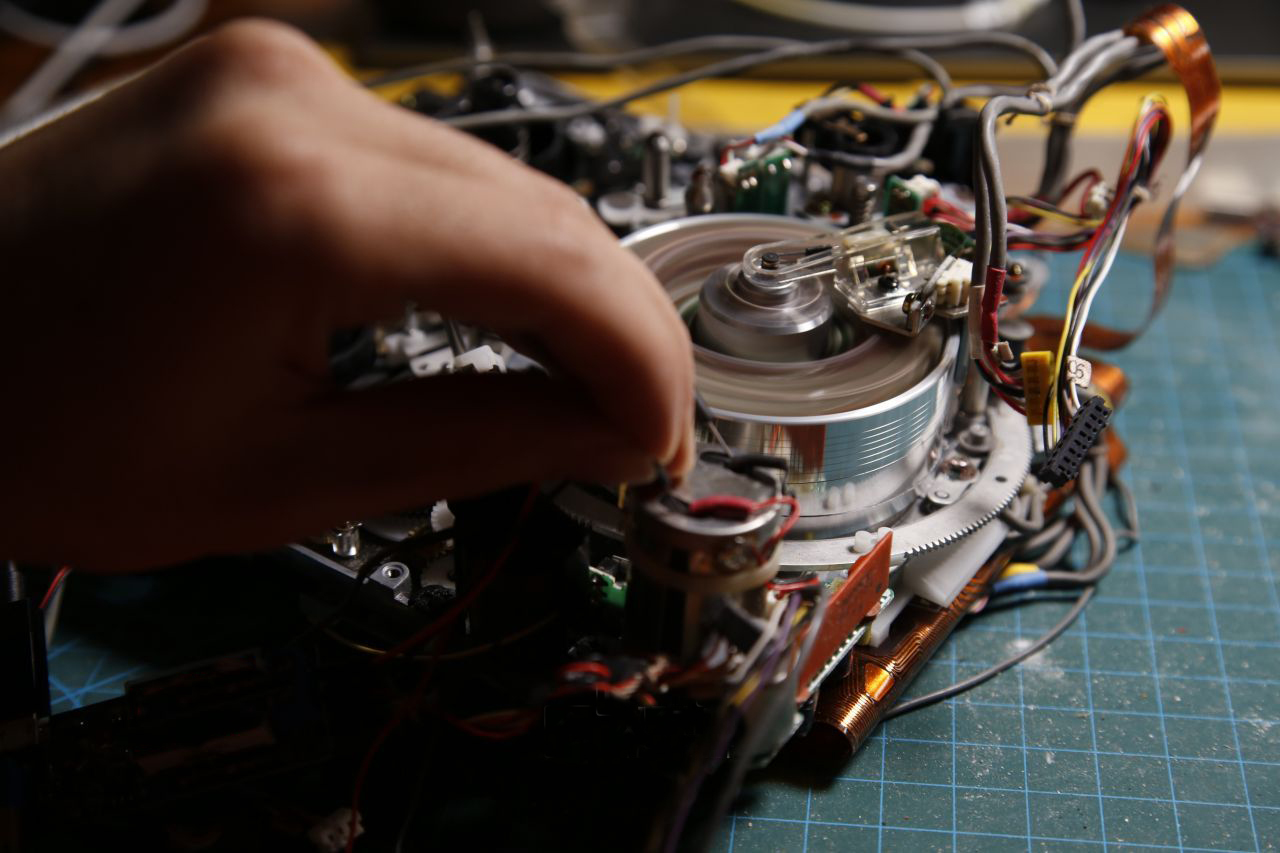

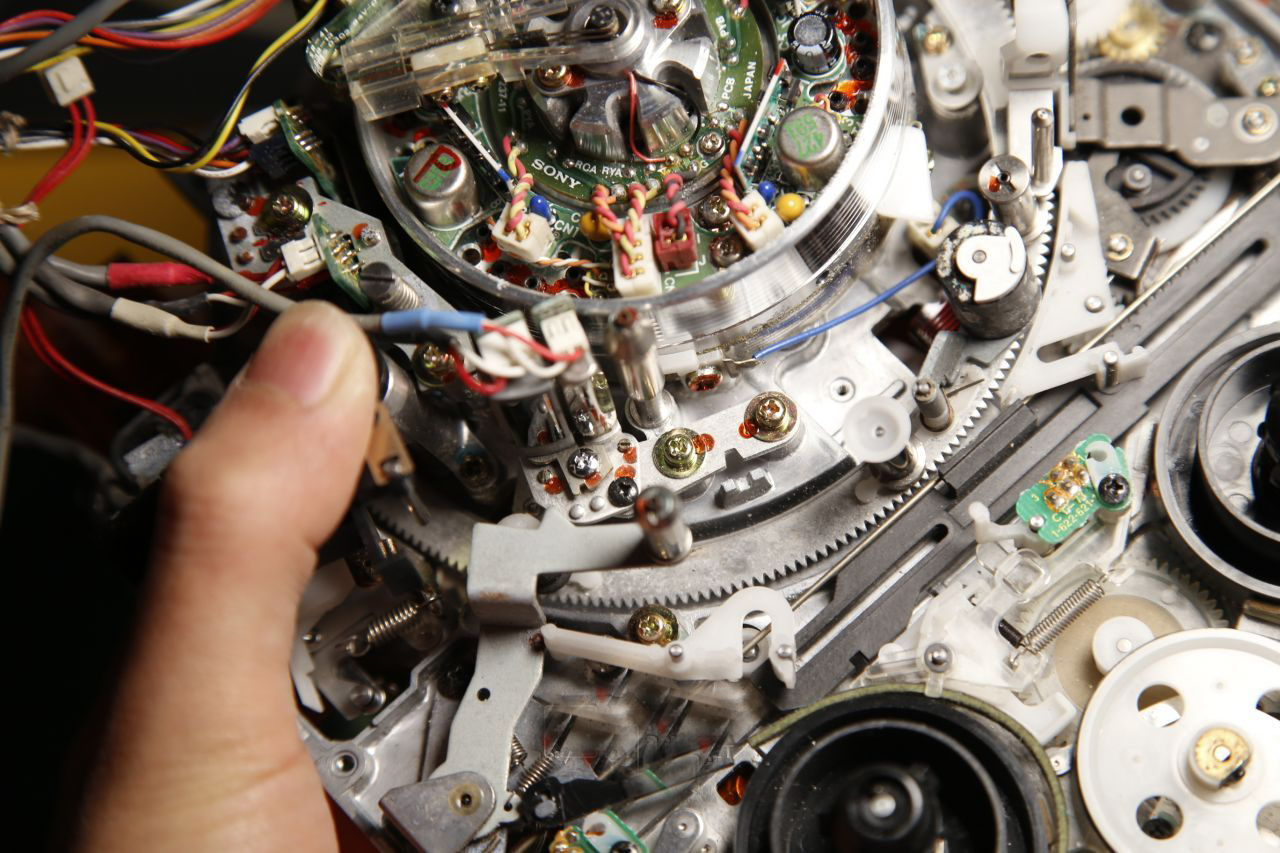

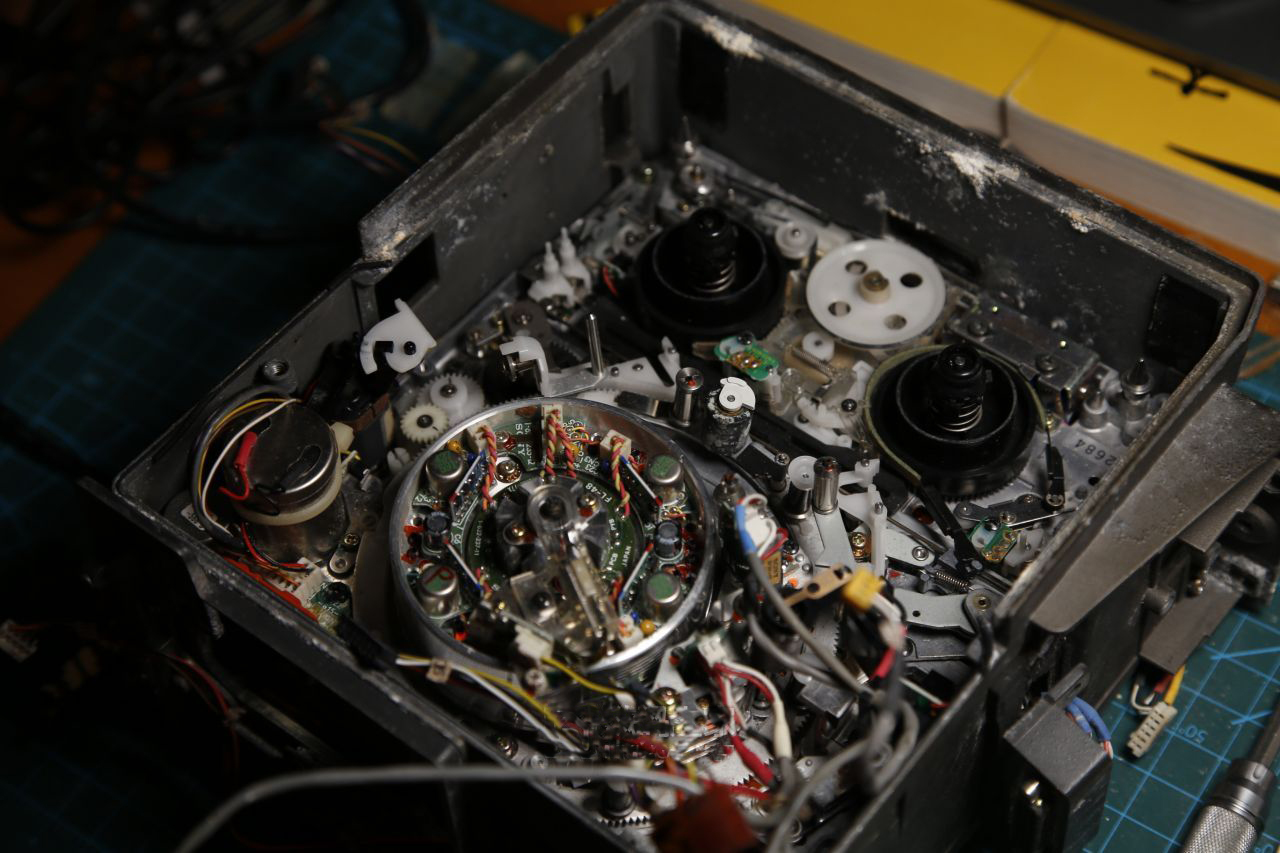

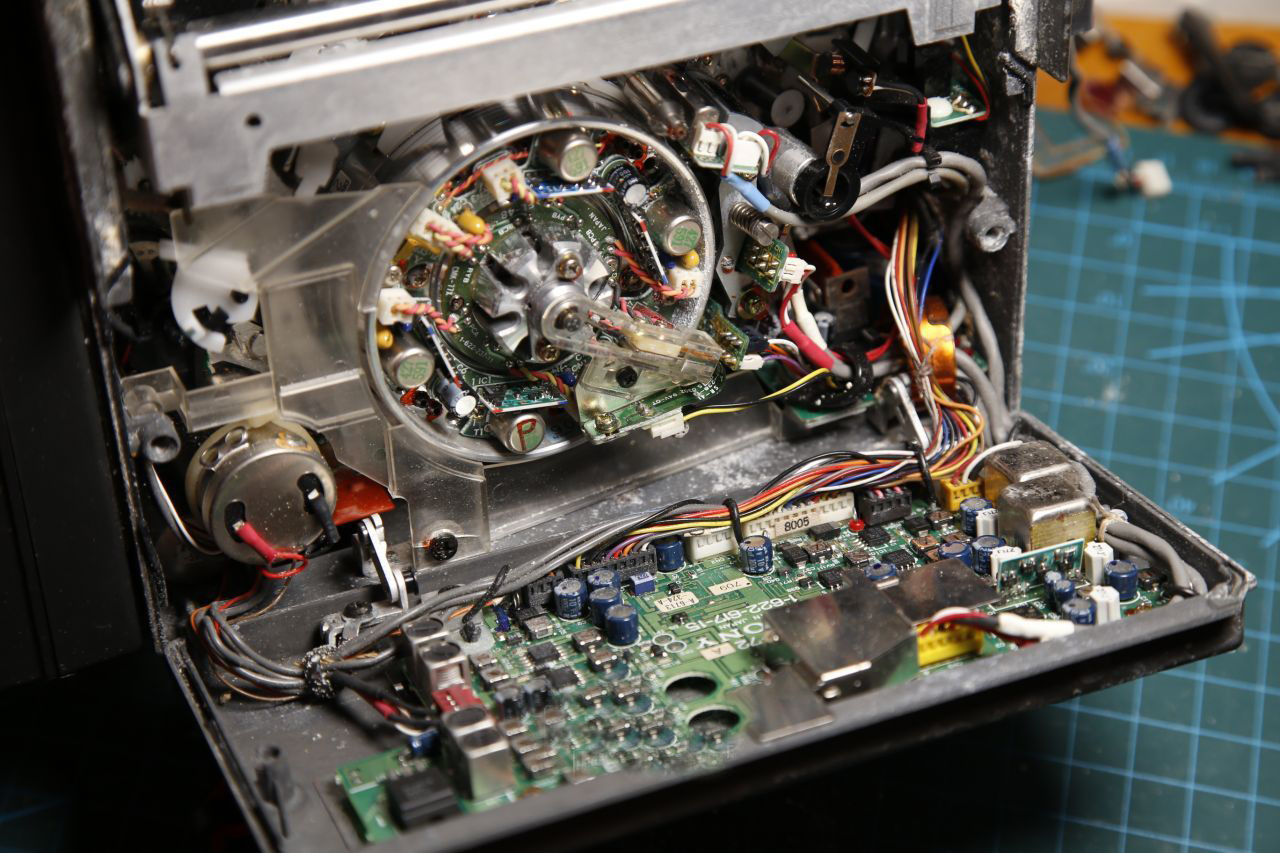

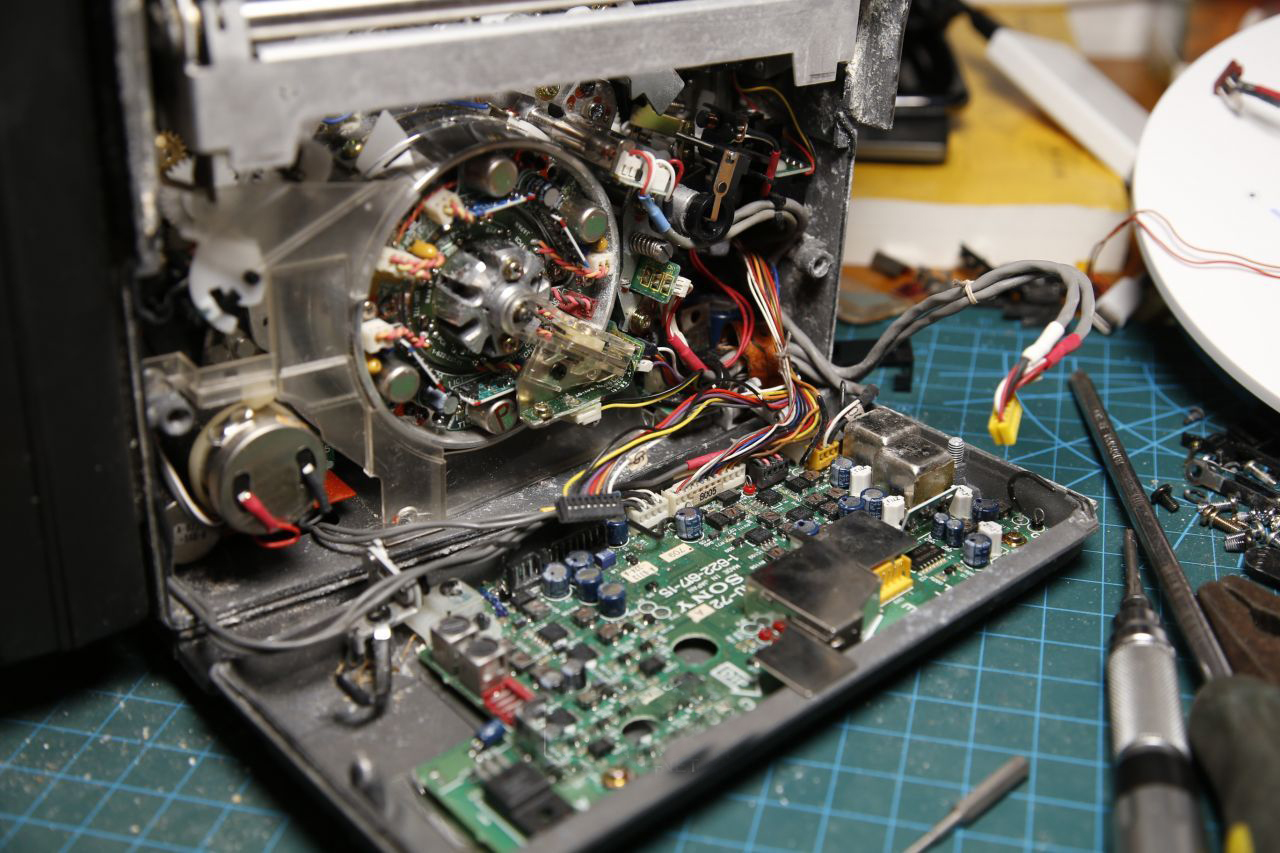

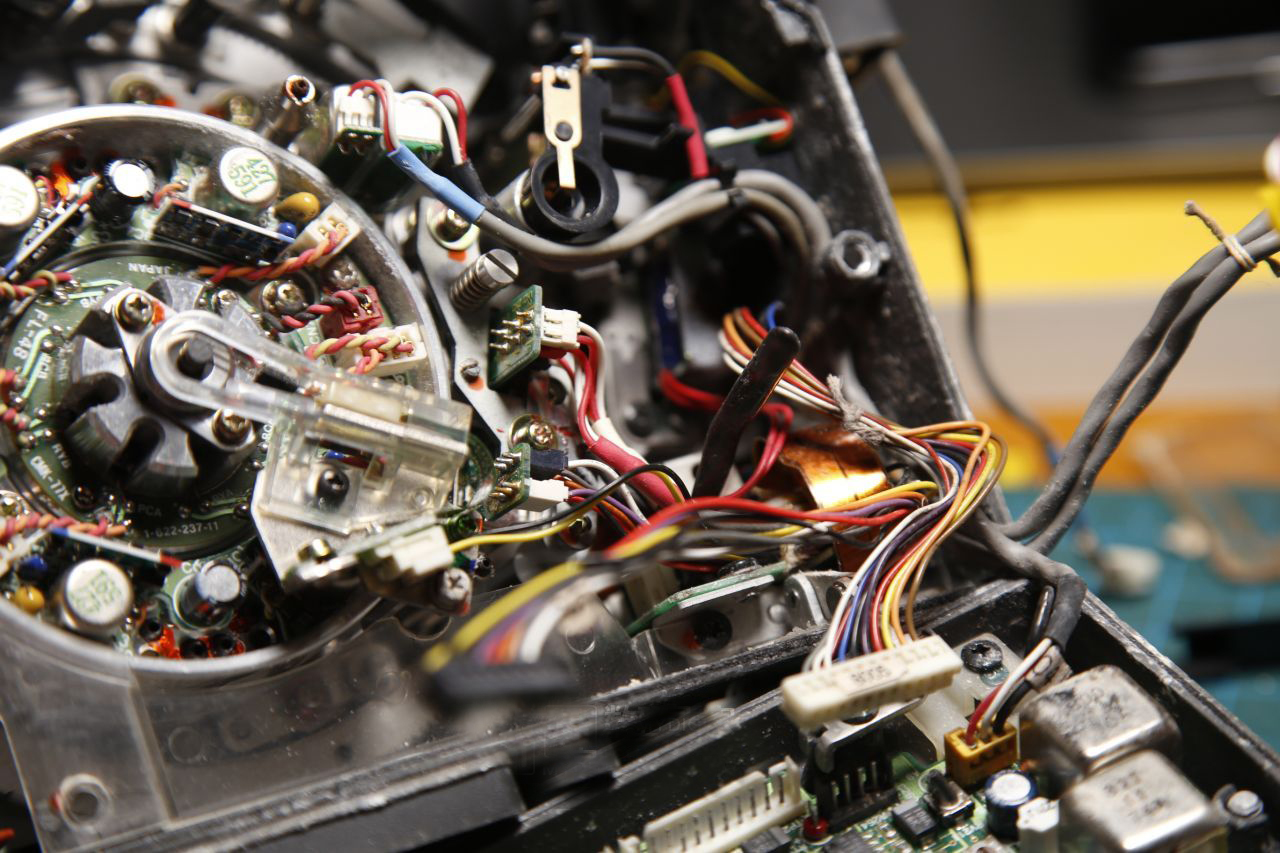

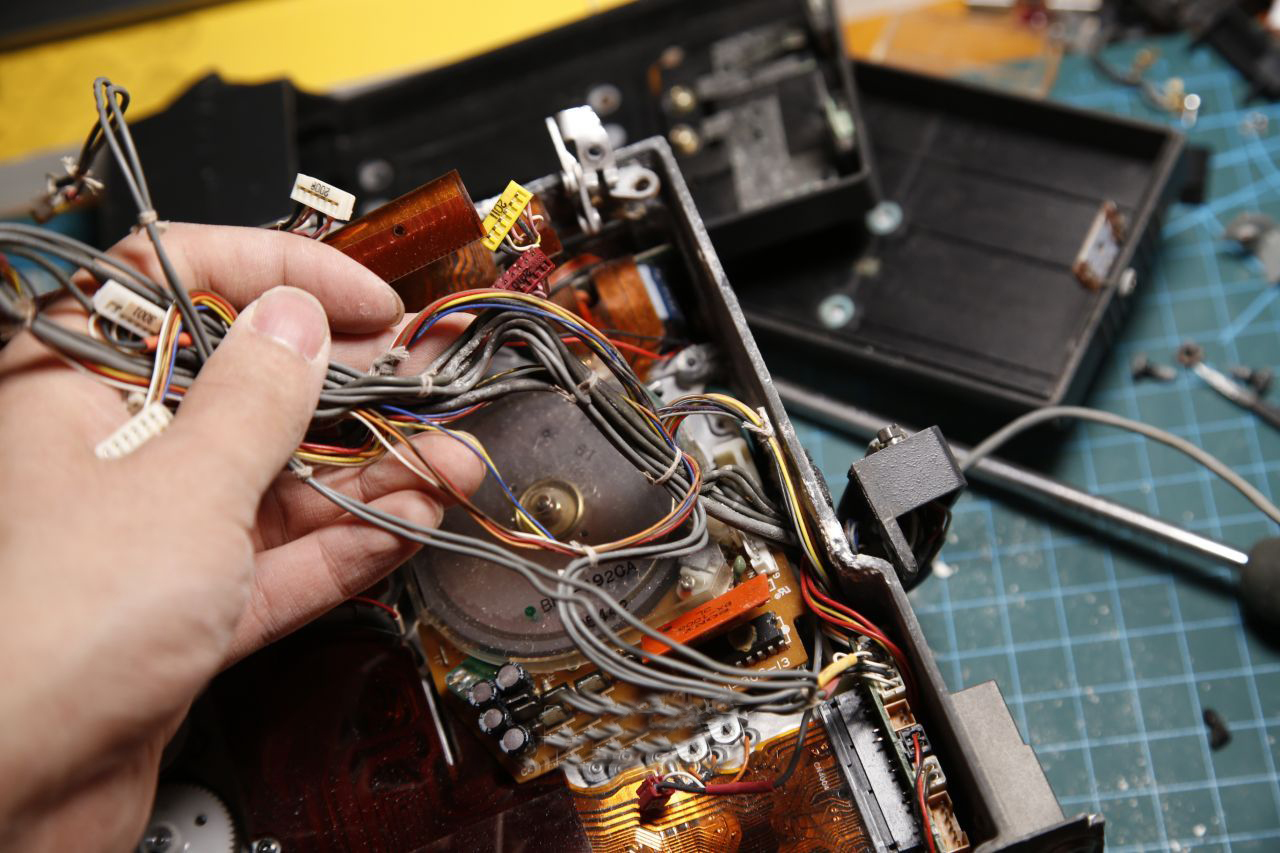

    復雜的連接線,標準大小磁鼓,還有明顯的磁鼓電機,讓我們一一拆解

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

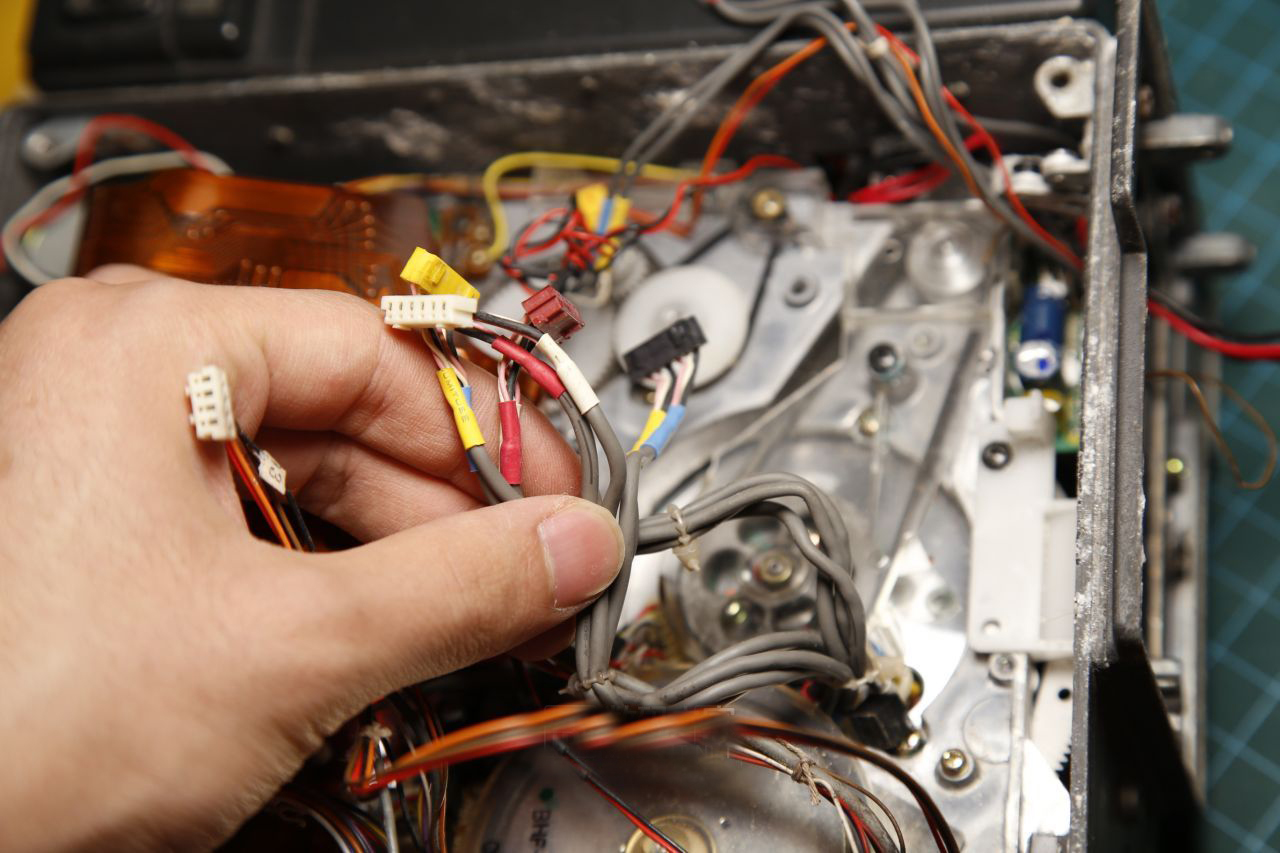

    捆扎好的連接線

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    繼續對付相當難處理的連接線底座

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    解放

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

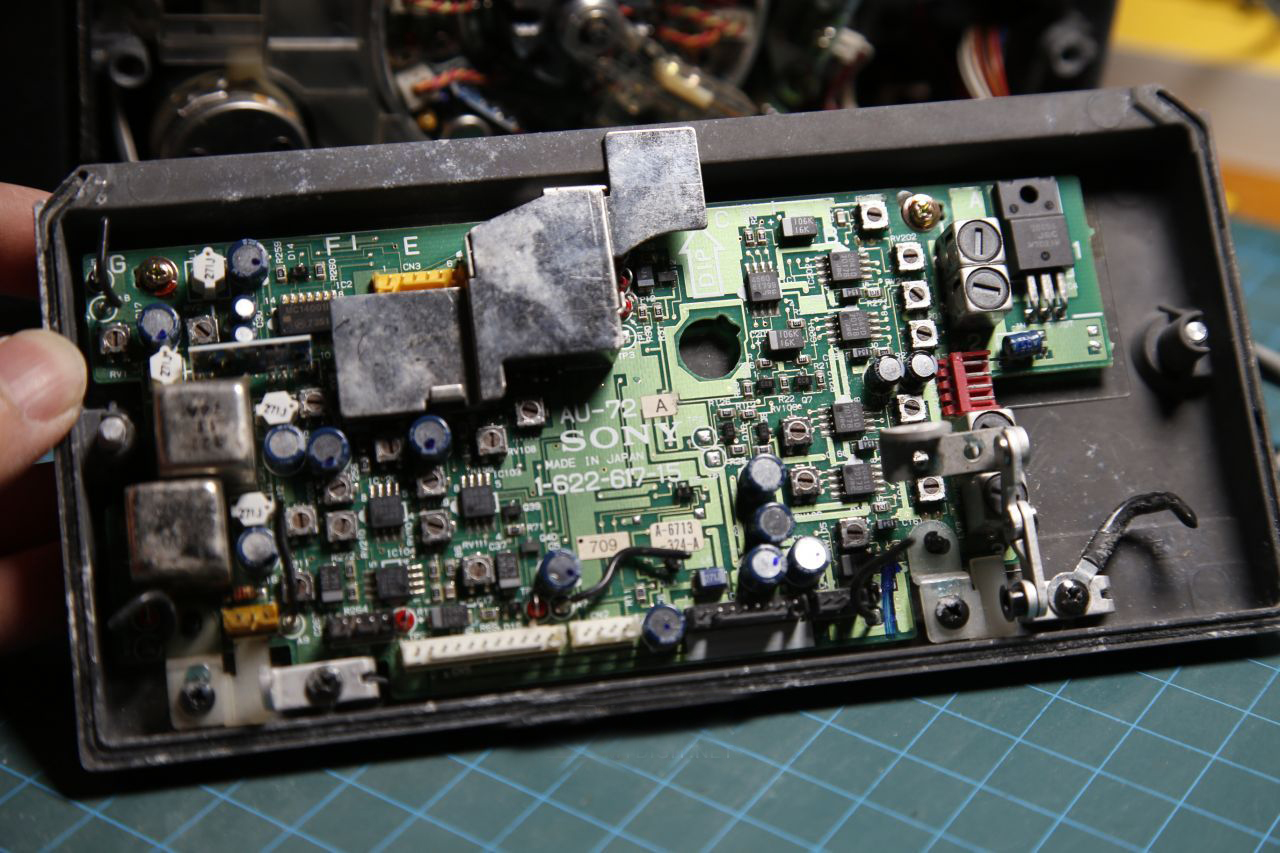

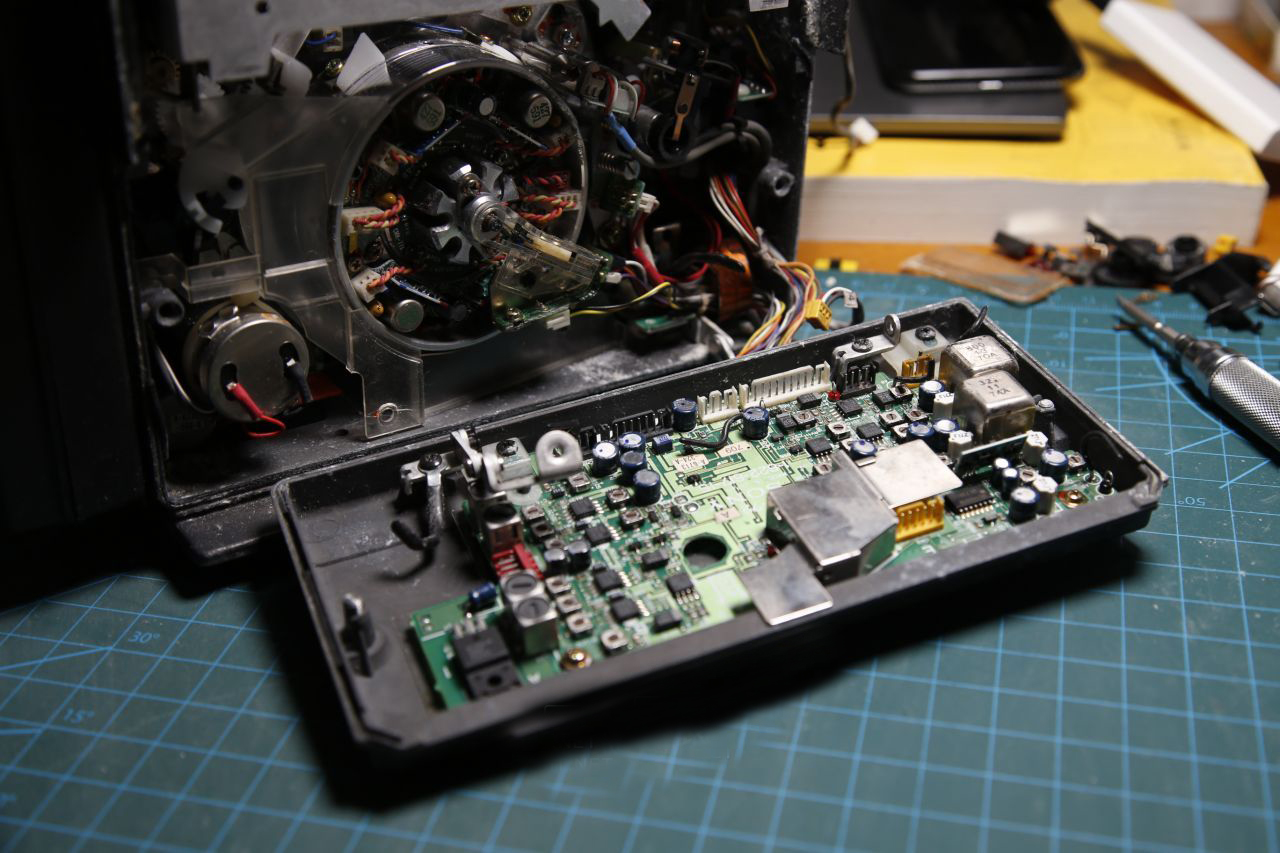

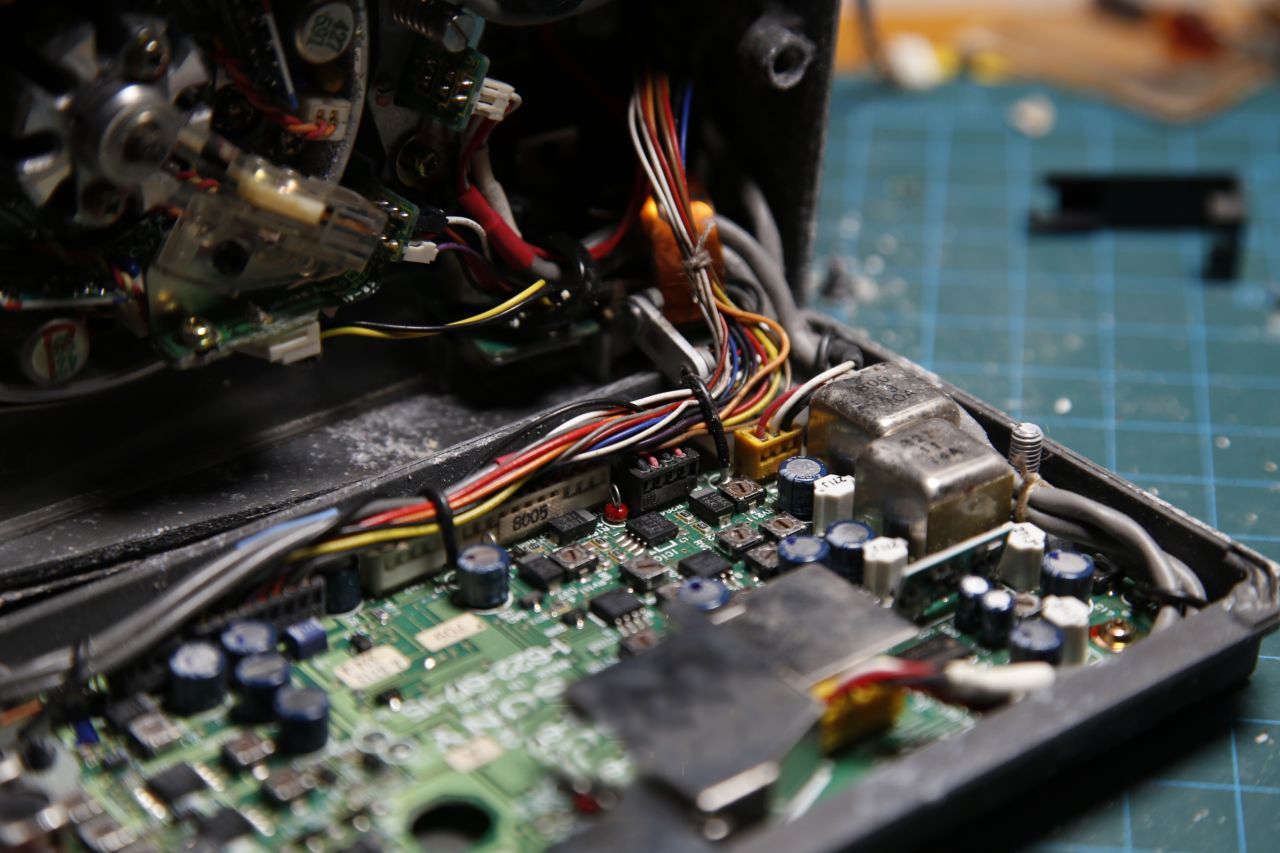

    下蓋自帶電路板

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    不解釋了,自己欣賞

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

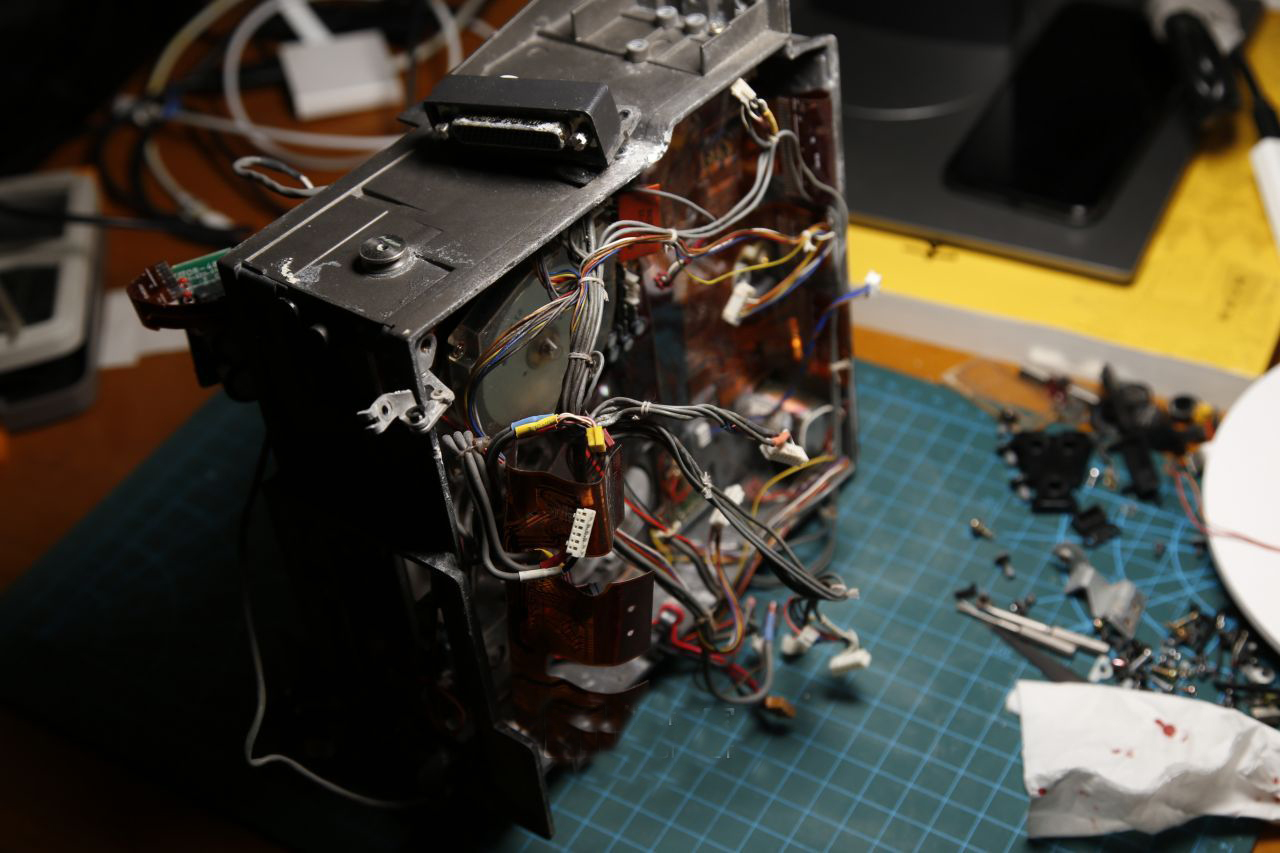

    接口的連接線牽扯太多板子,實在是不好拆卸,所以就先去另外的地方瞅瞅

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    這些都是通訊接口的連接線

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

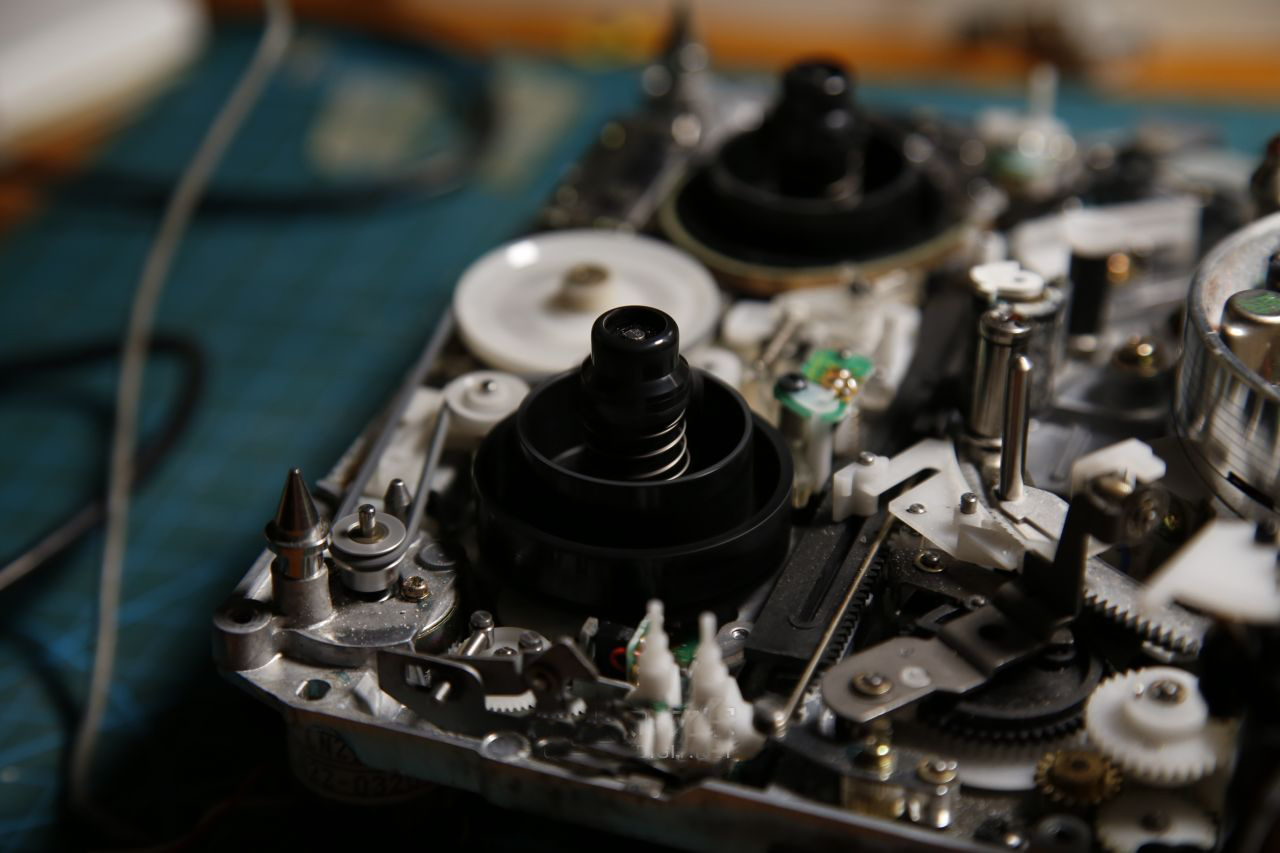

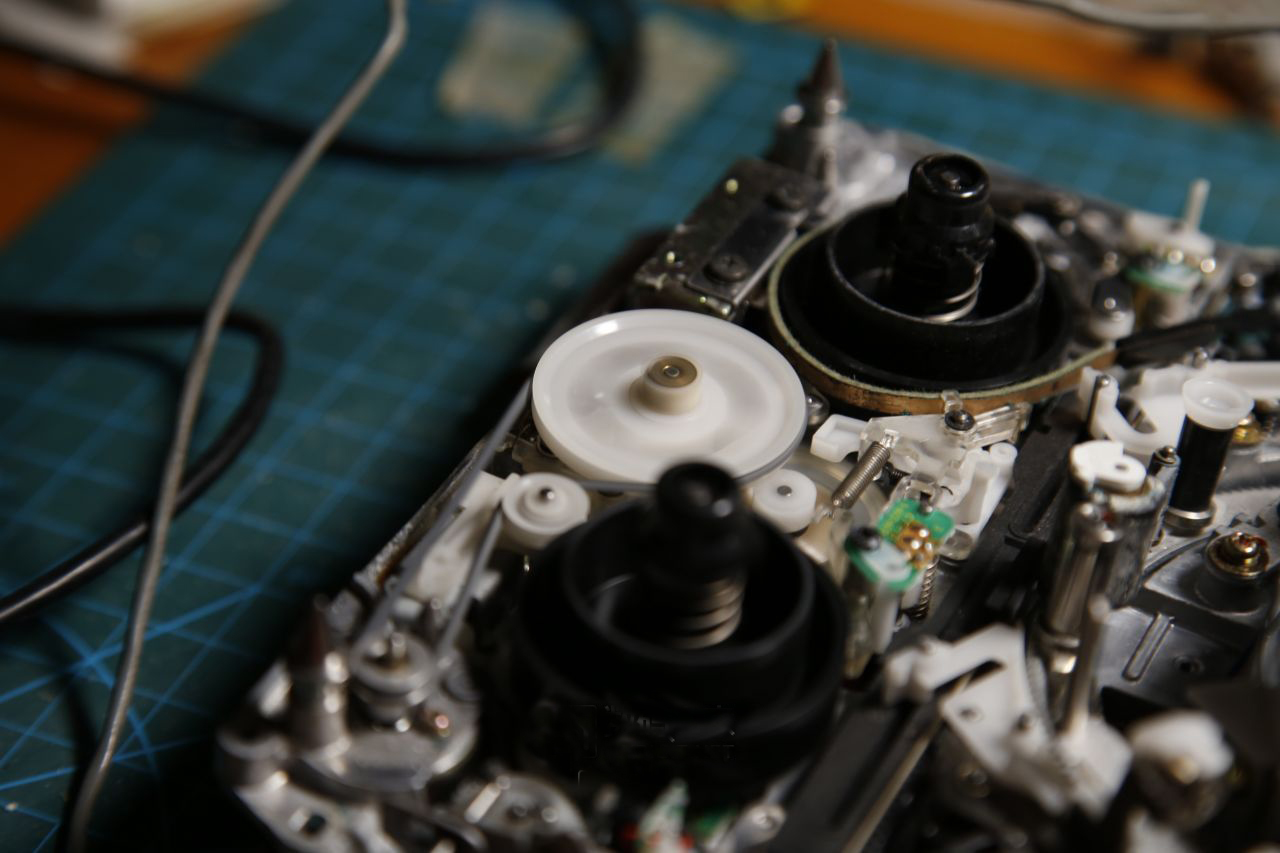

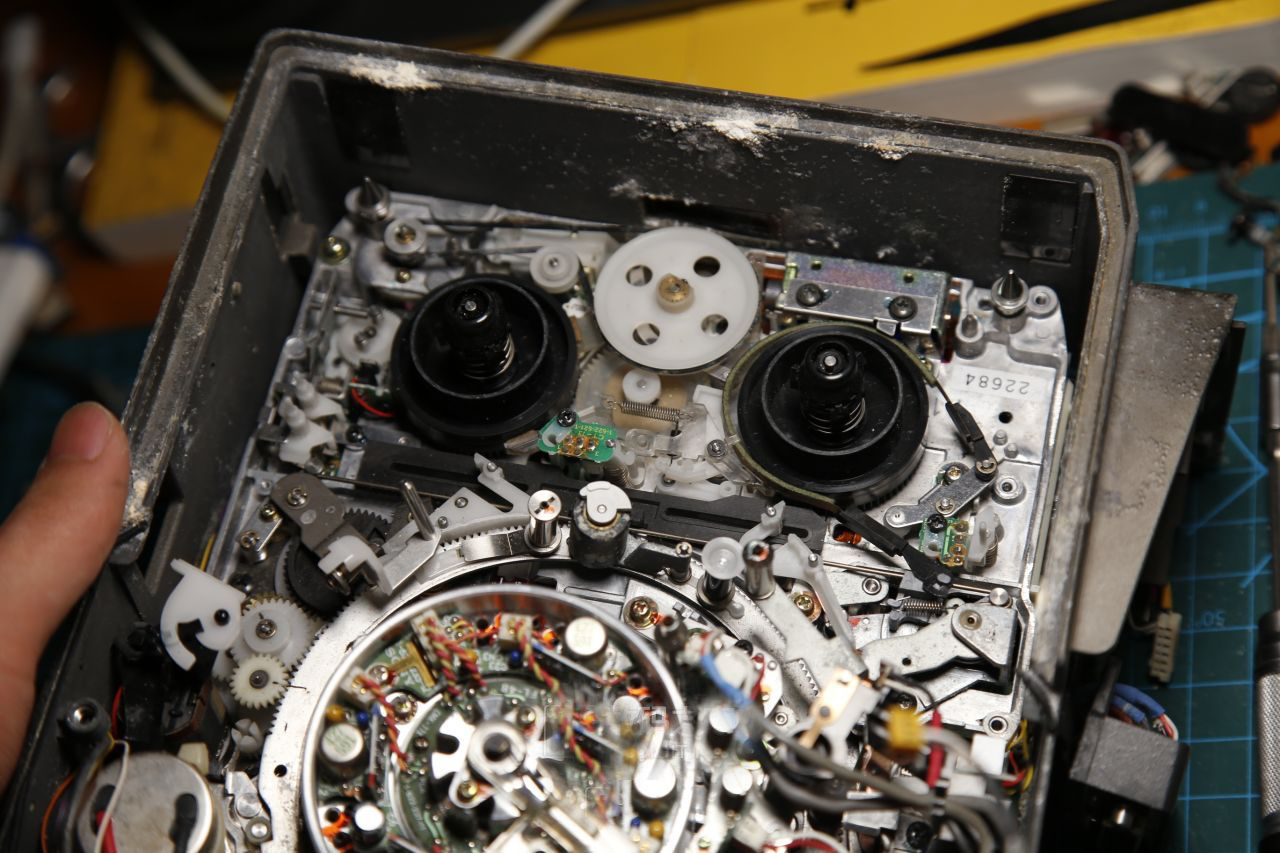

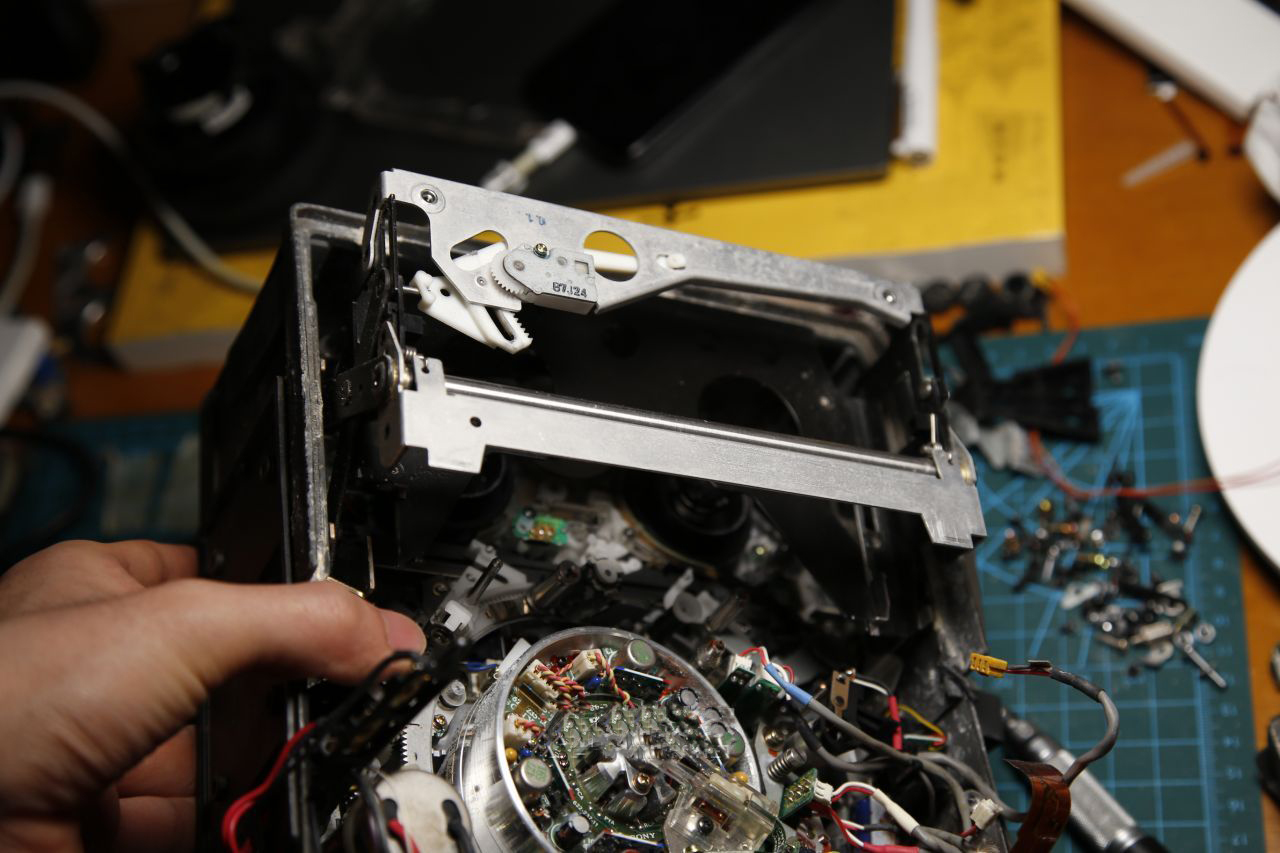

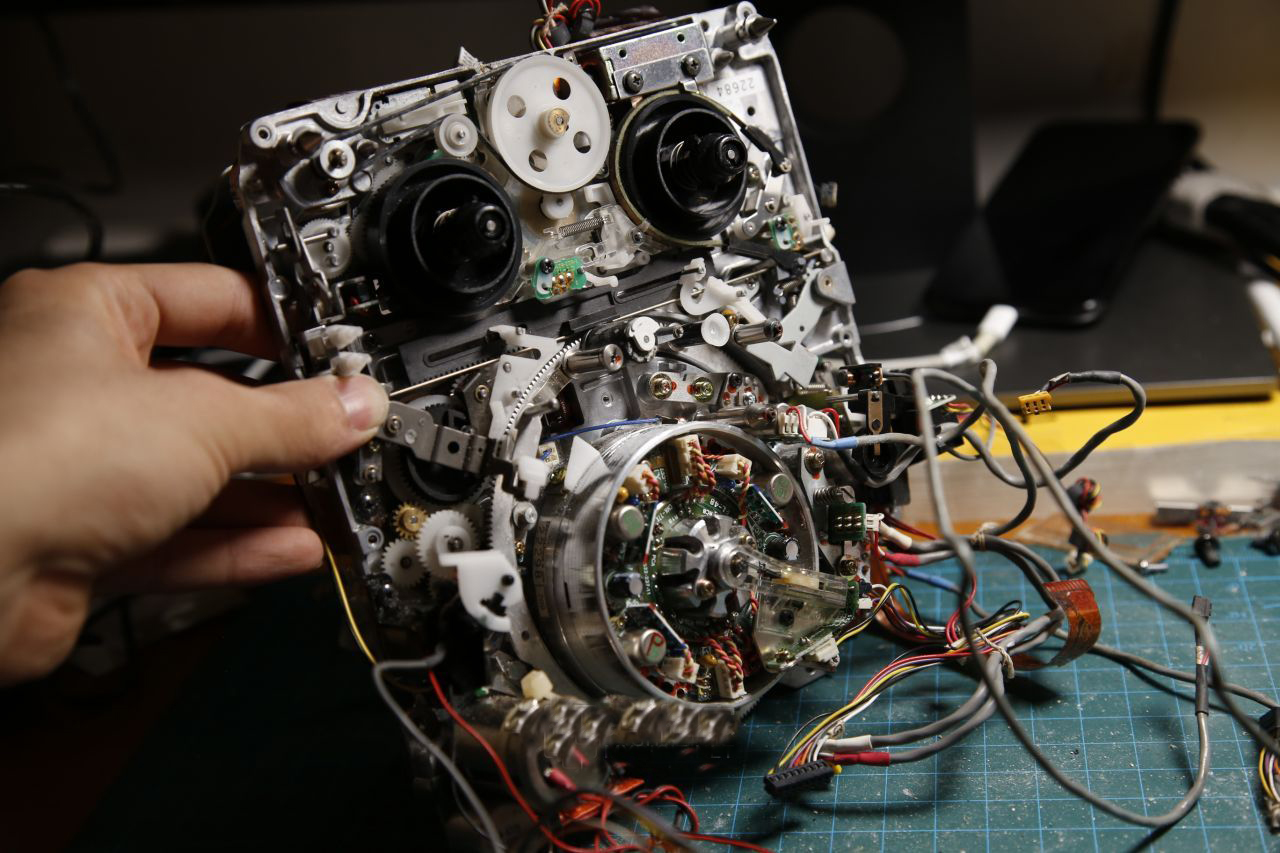

    分離磁帶倉的機械結構,依舊復雜復雜復雜

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    退帶狀態

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    分離磁帶倉的機械結構,依舊復雜復雜復雜

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

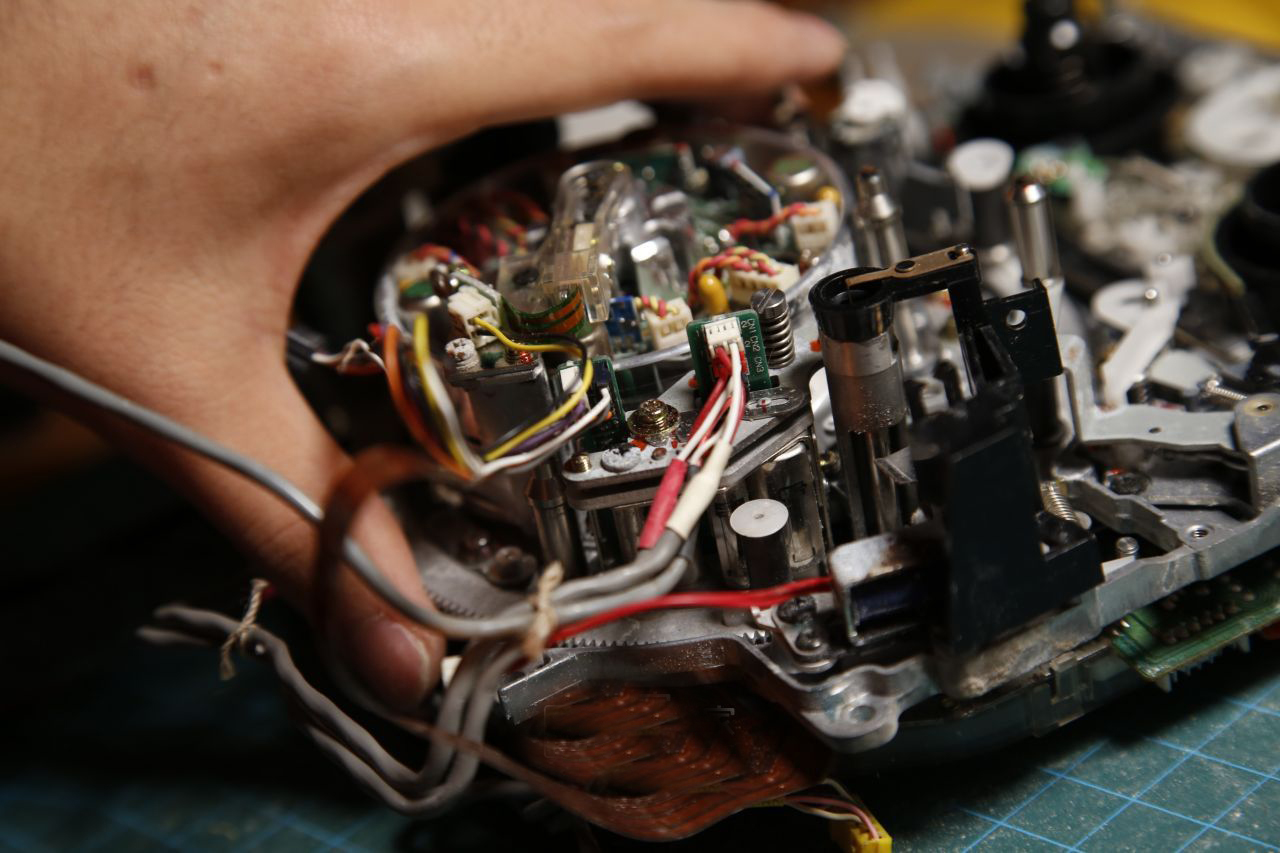

    這機器直立的磁鼓是最明顯的特點,一般修理電器的多半一輩子也不知道磁鼓有直立的

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

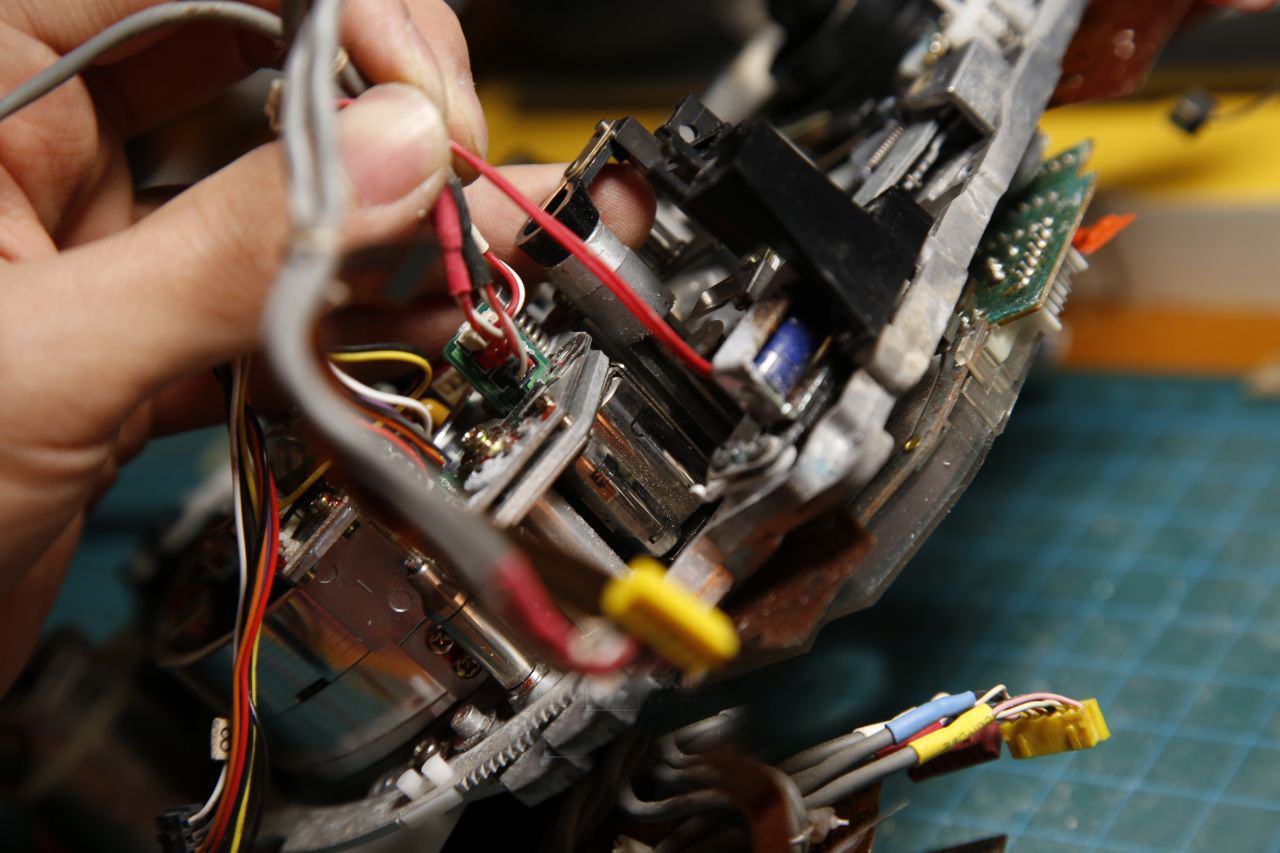

    擰掉固定機械結構的所有螺絲,嘗試將整個機械結構從主體機殼上分離

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

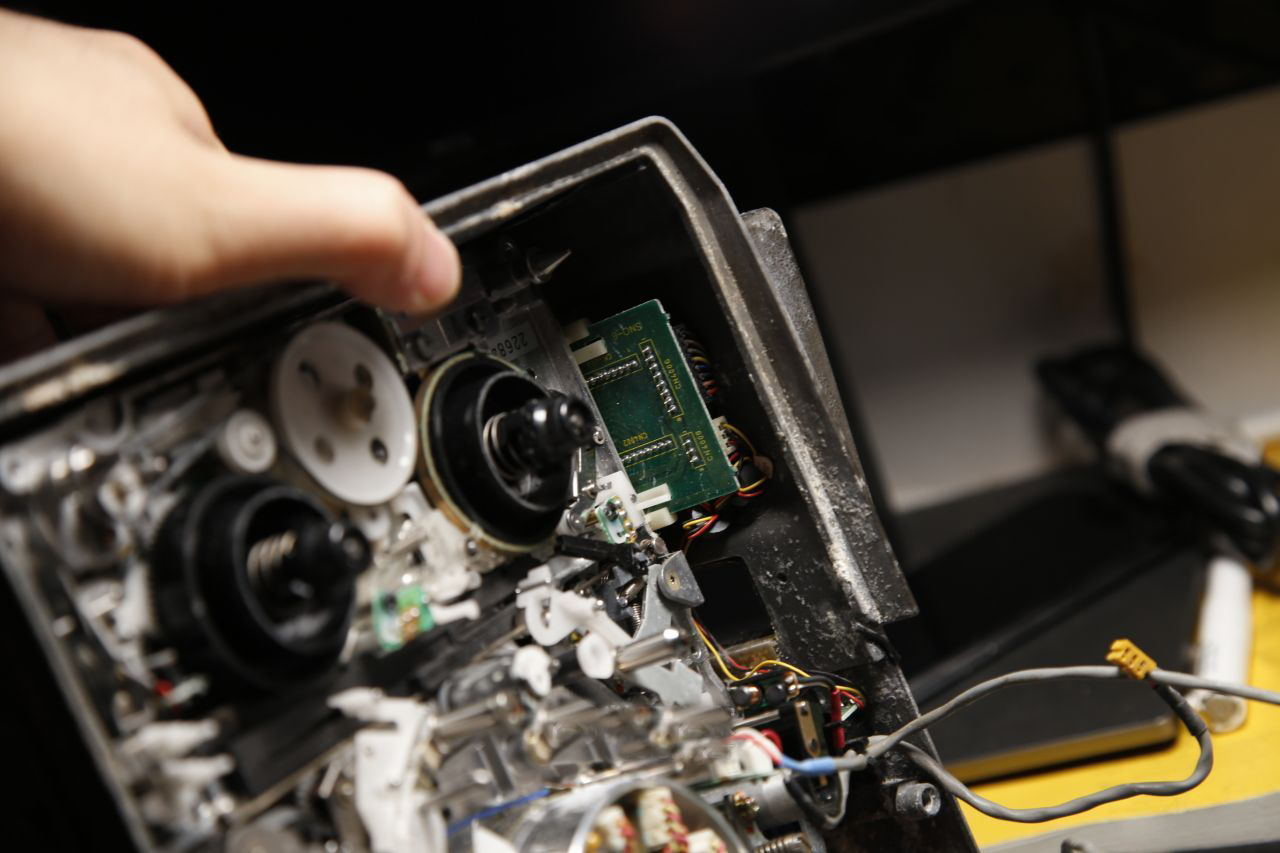

    這塊電路卡的位置比較尷尬,導致機械結構無法取出

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    通訊接口的連接線,更加喪心病狂

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

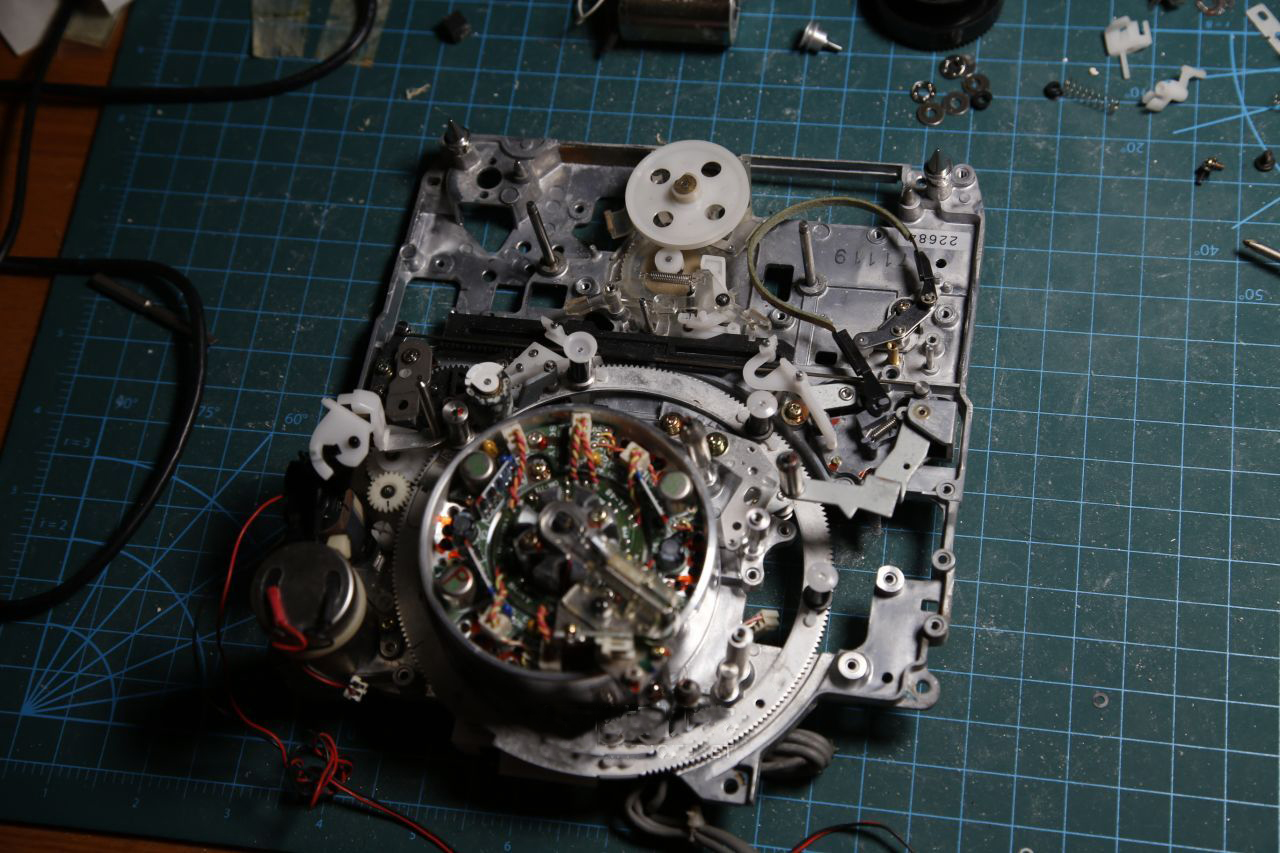

    拆解下來的機械部分

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

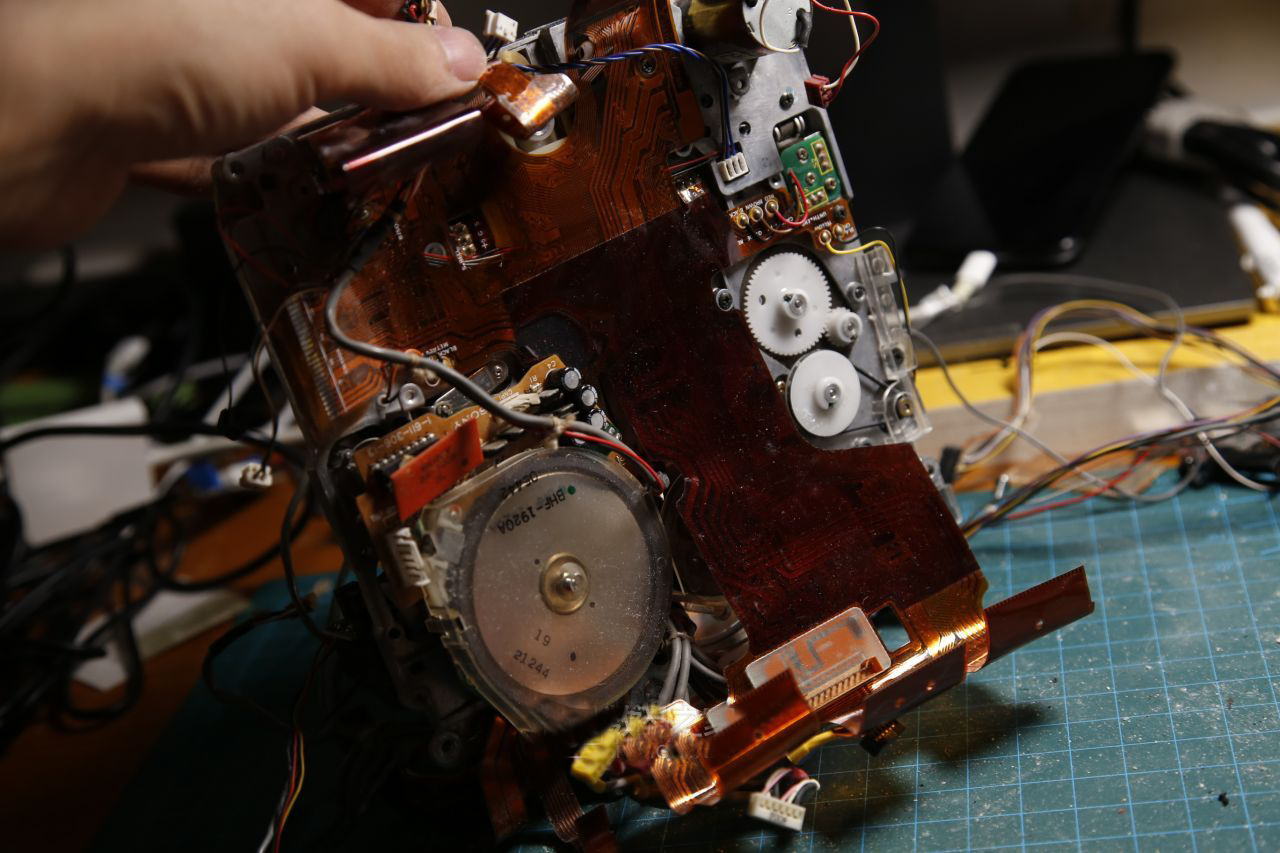

    背后還有FPC和電路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

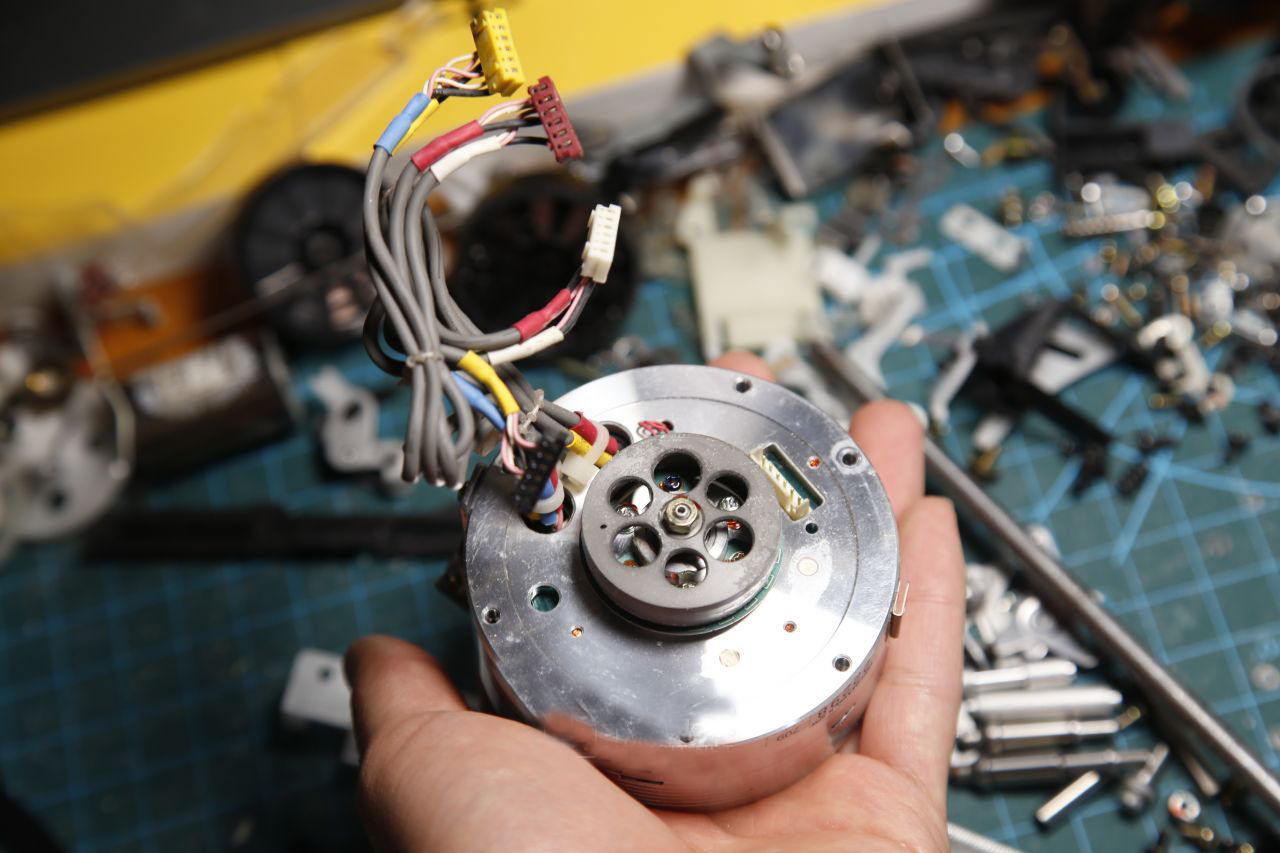

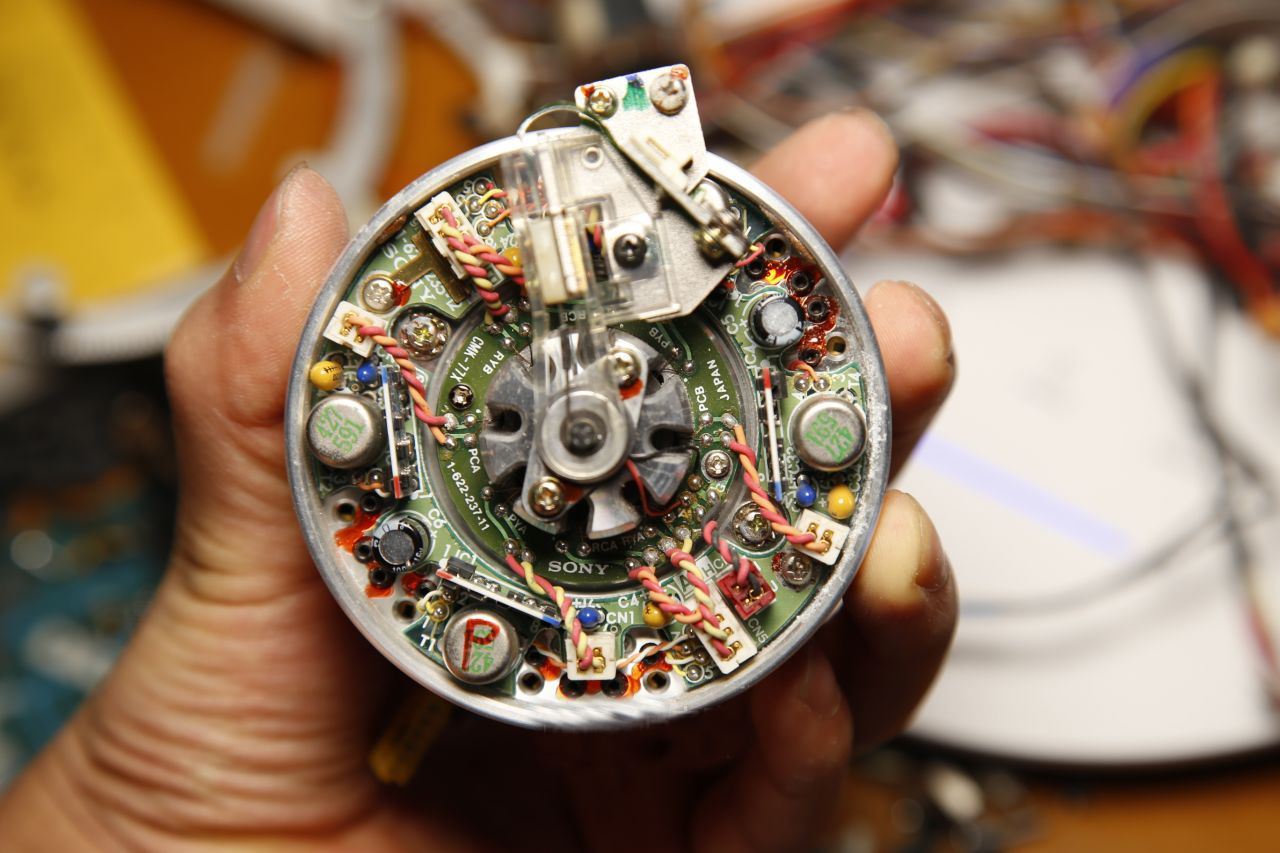

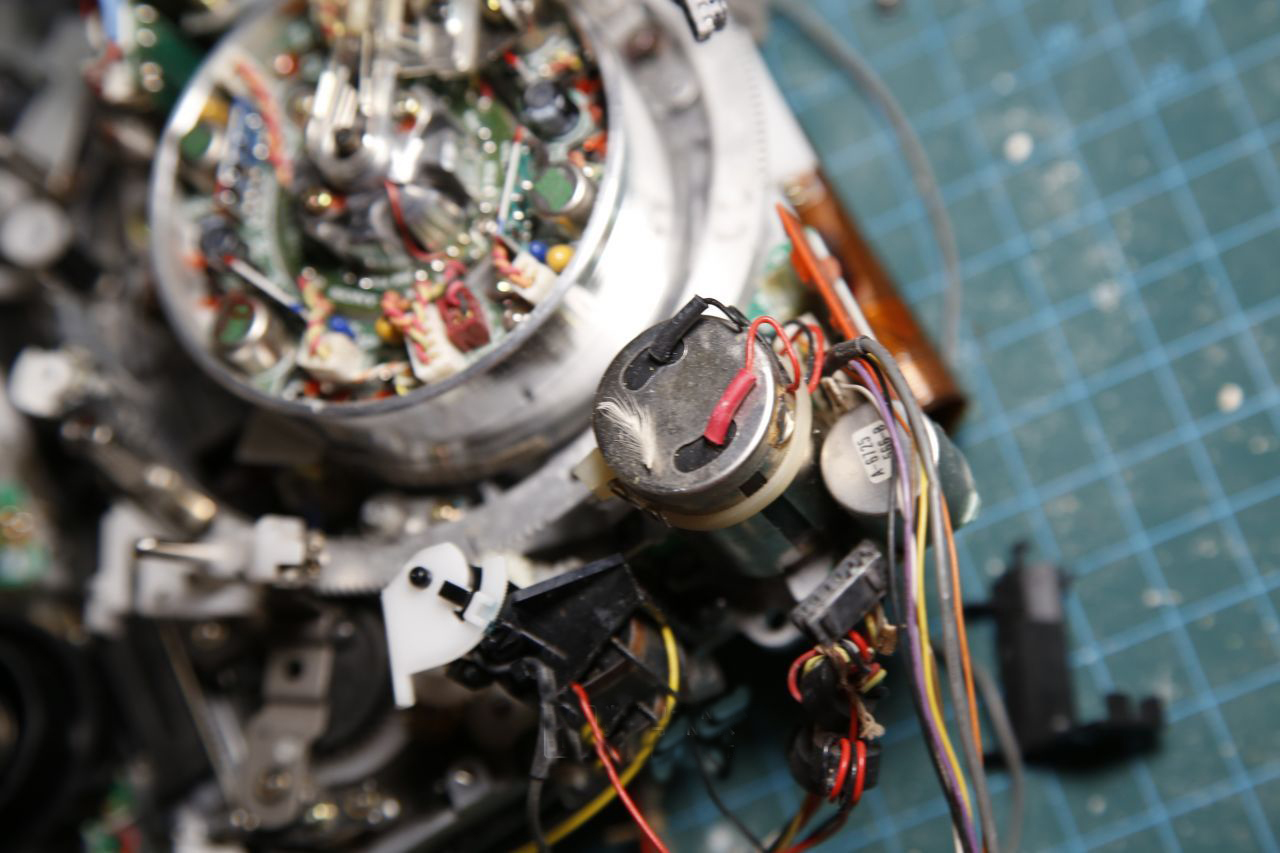

    磁鼓電機

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

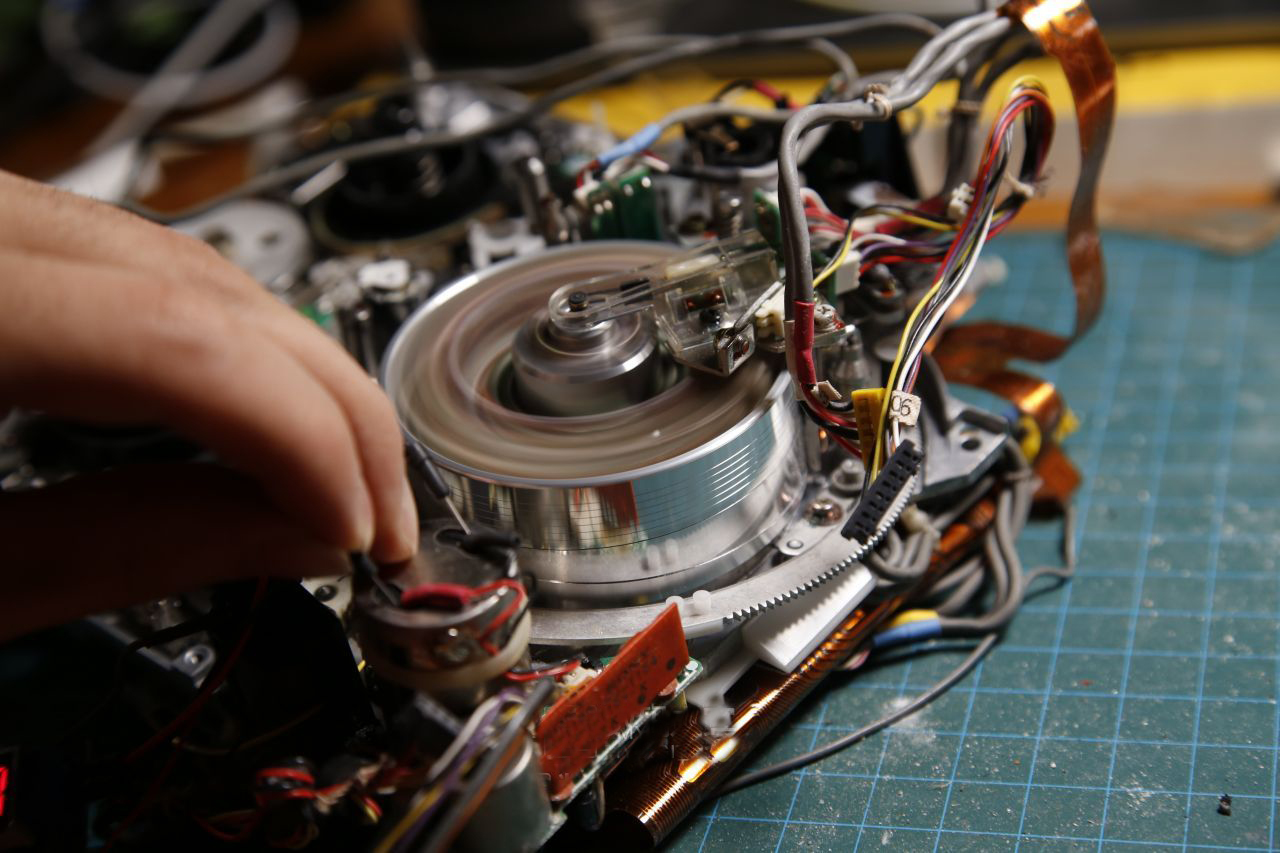

    上電測試,9V轉速一般,強行加到20V,簡直要起飛

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

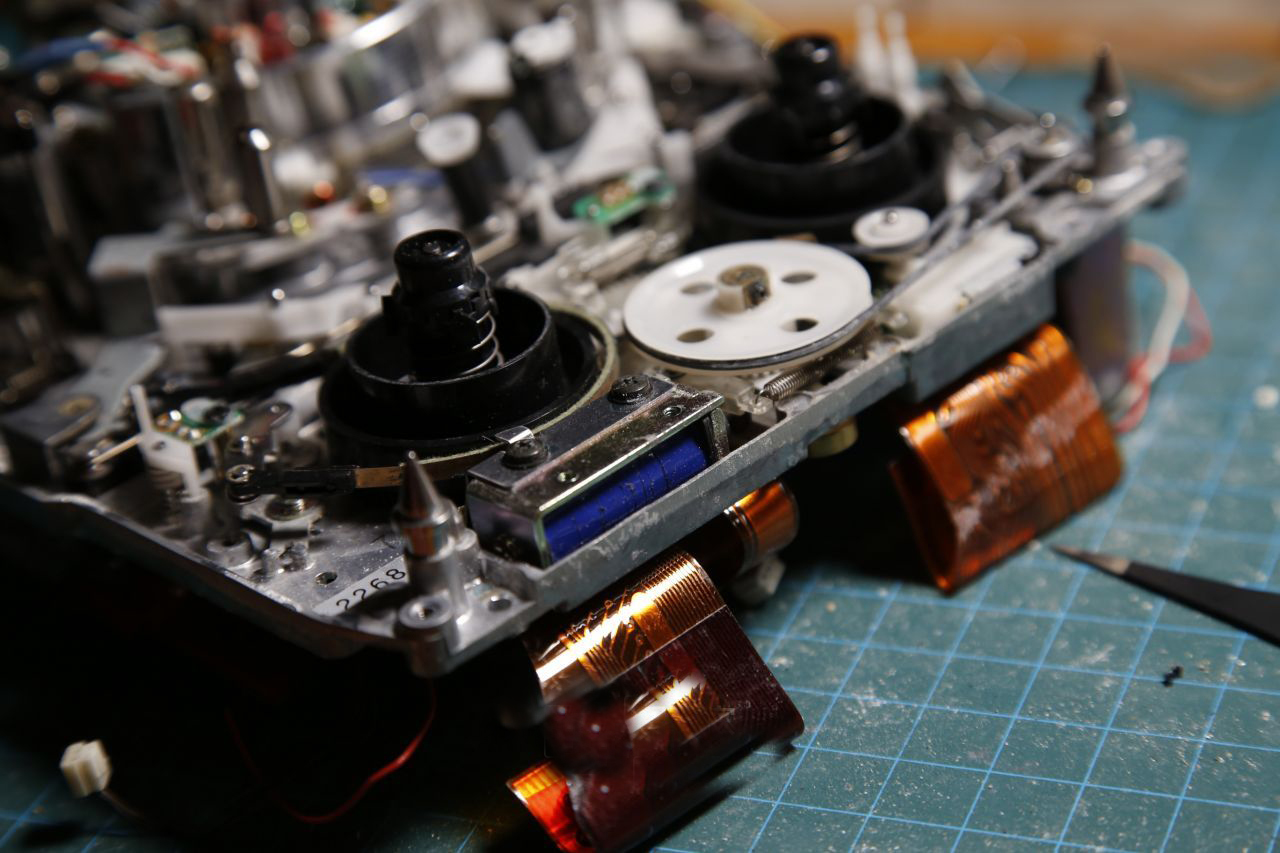

    磁帶主導輪,左下角是主導輪電機

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    飛速轉起來~

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    電磁鐵負責控制主導輪剎車片

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

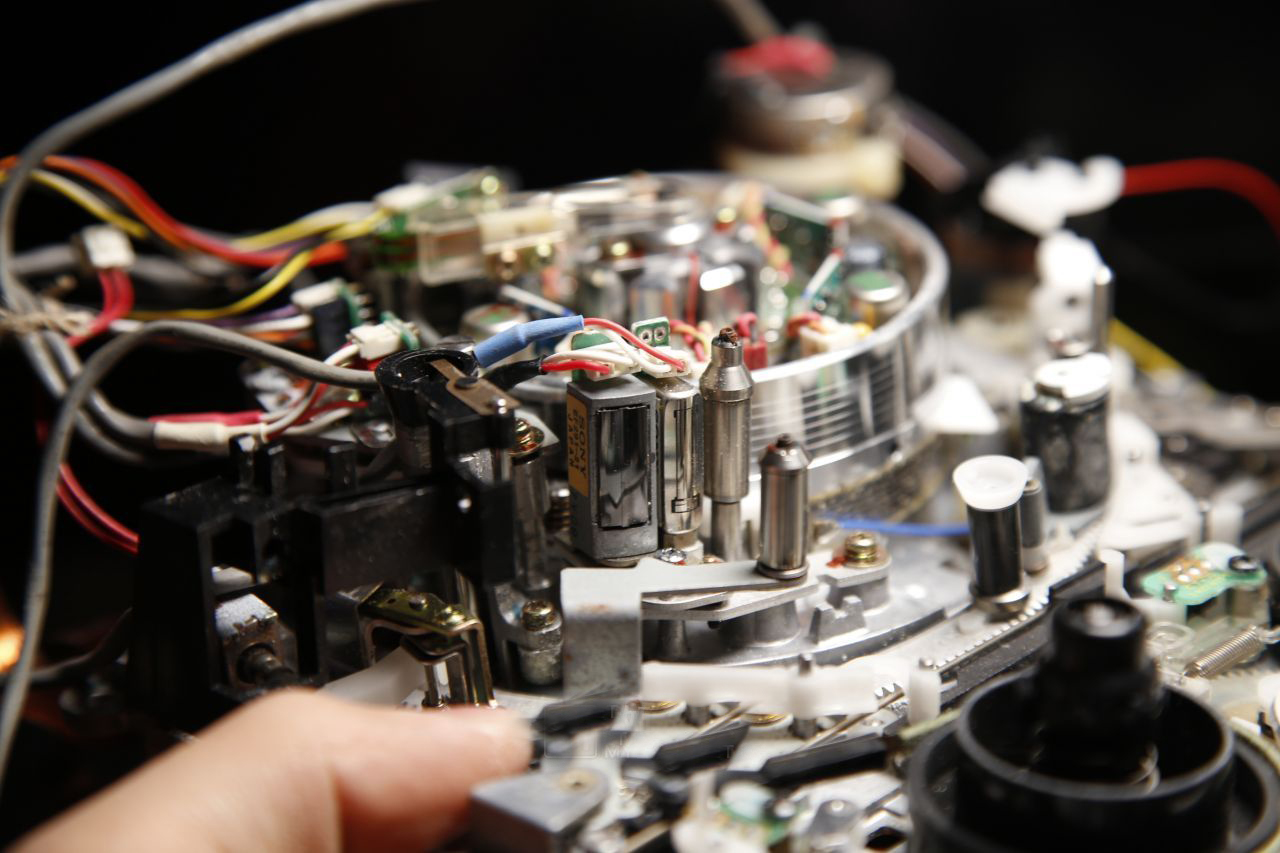

    各種音頻磁頭/全消磁頭

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    所有螺絲點膠處理

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

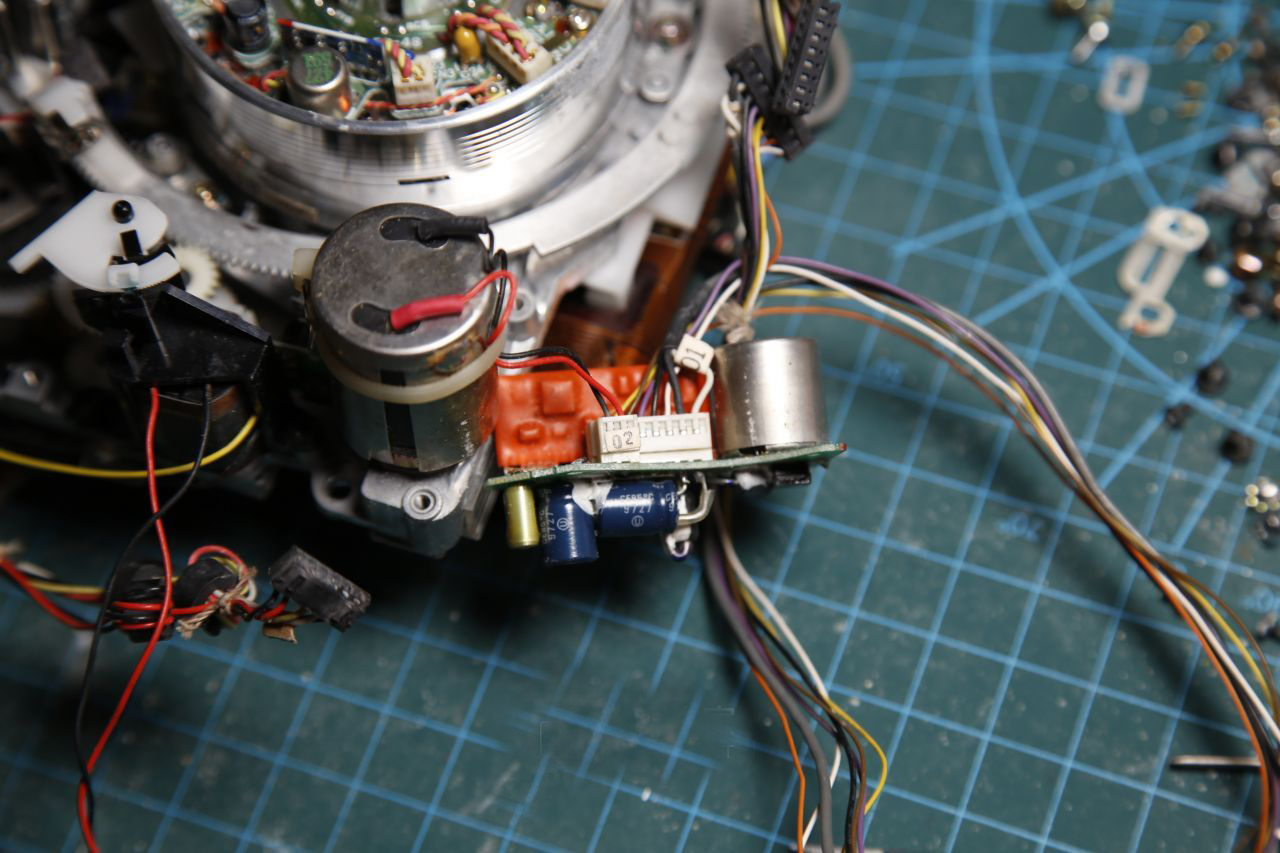

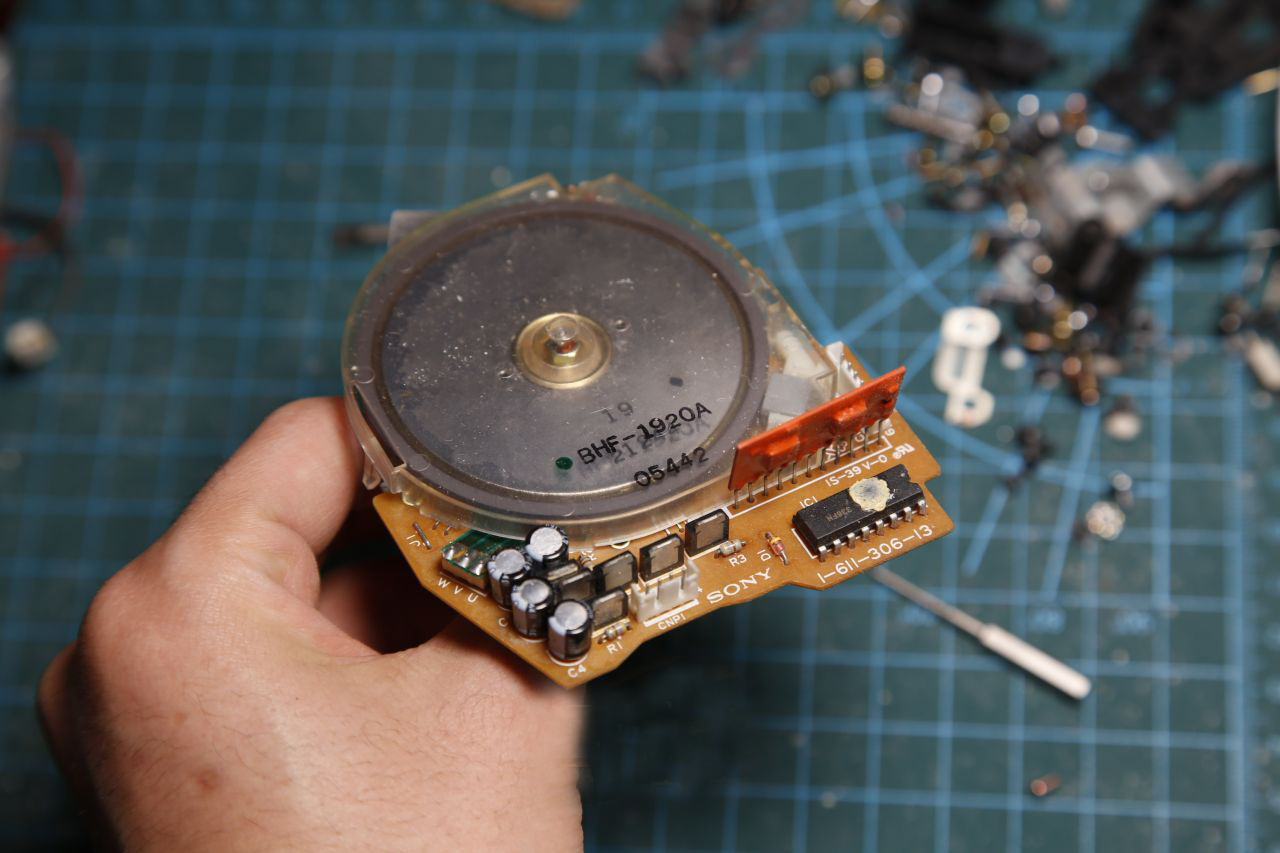

    磁鼓電機的驅動板,因為磁鼓質量較大,慣性也大,電機啟動電流也不可小覷,專門的驅動板對穩定磁鼓運動有相當保證

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    下層還有兩個磁頭

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    只能拆成這樣了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

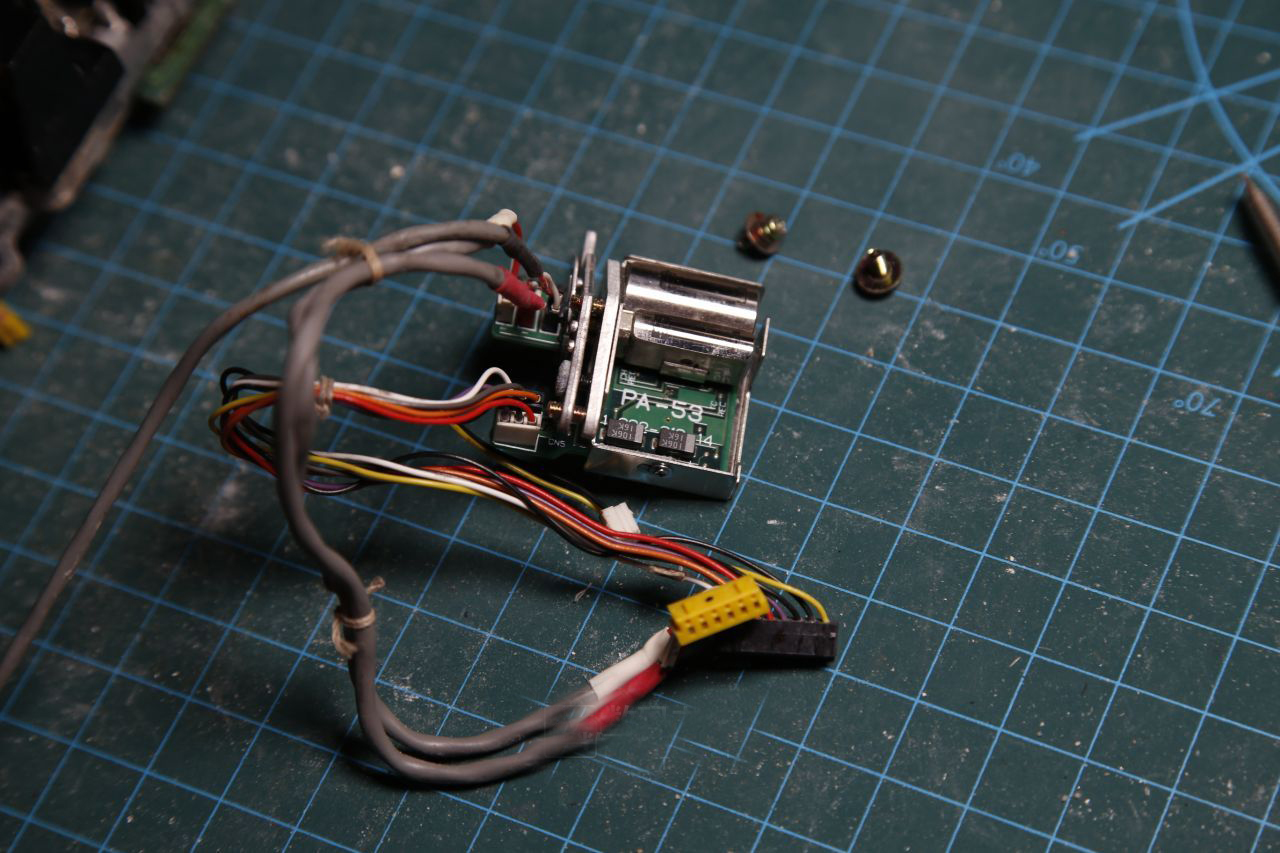

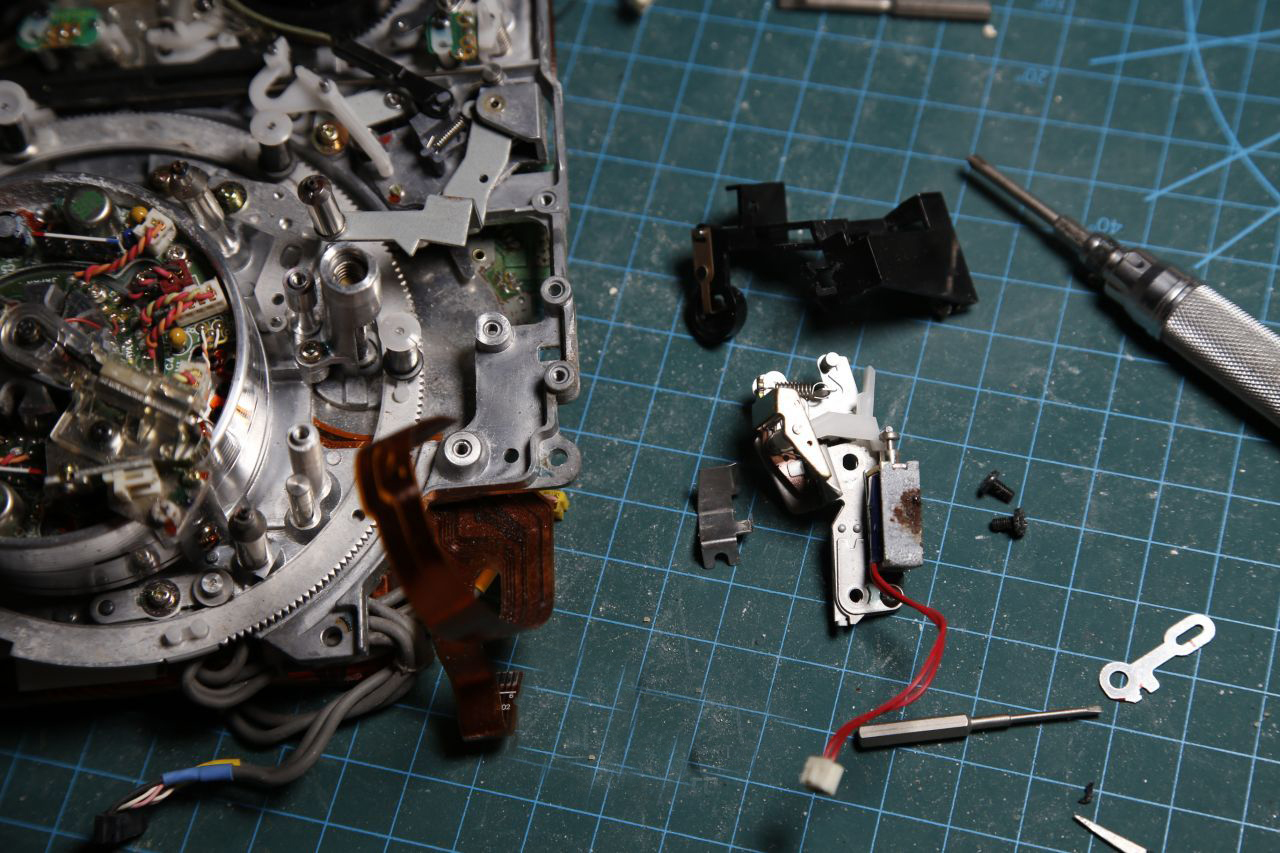

    移除另外一個小型電磁鐵

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    走帶電機?磁鼓旁邊竟然還有一個走帶電機,這種電機一般在其他錄像機上是主軸電機

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    拆下來的大型柔性電路

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

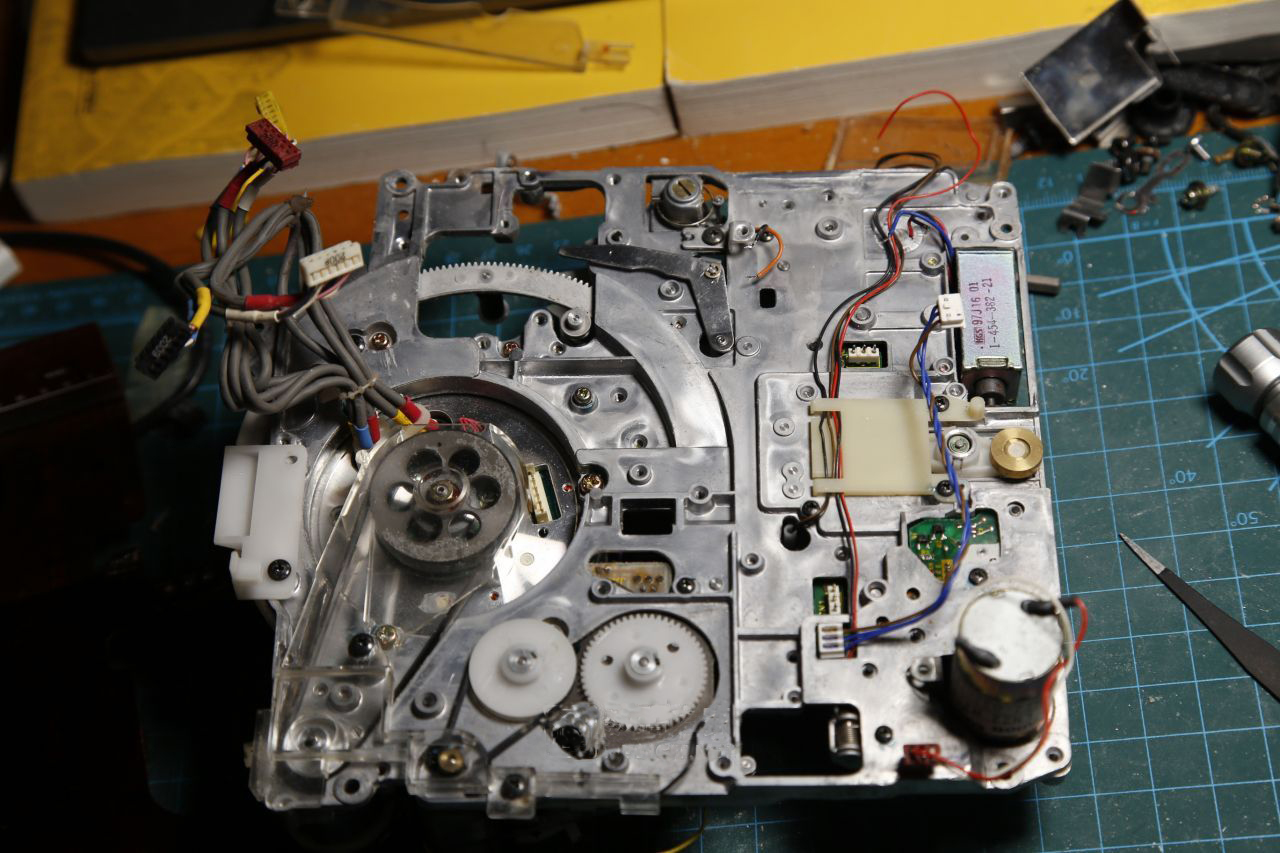

    機械部分

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    繼續拆主導輪,下面有光柵組件,用于確認主導輪的狀態:速度與位置

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

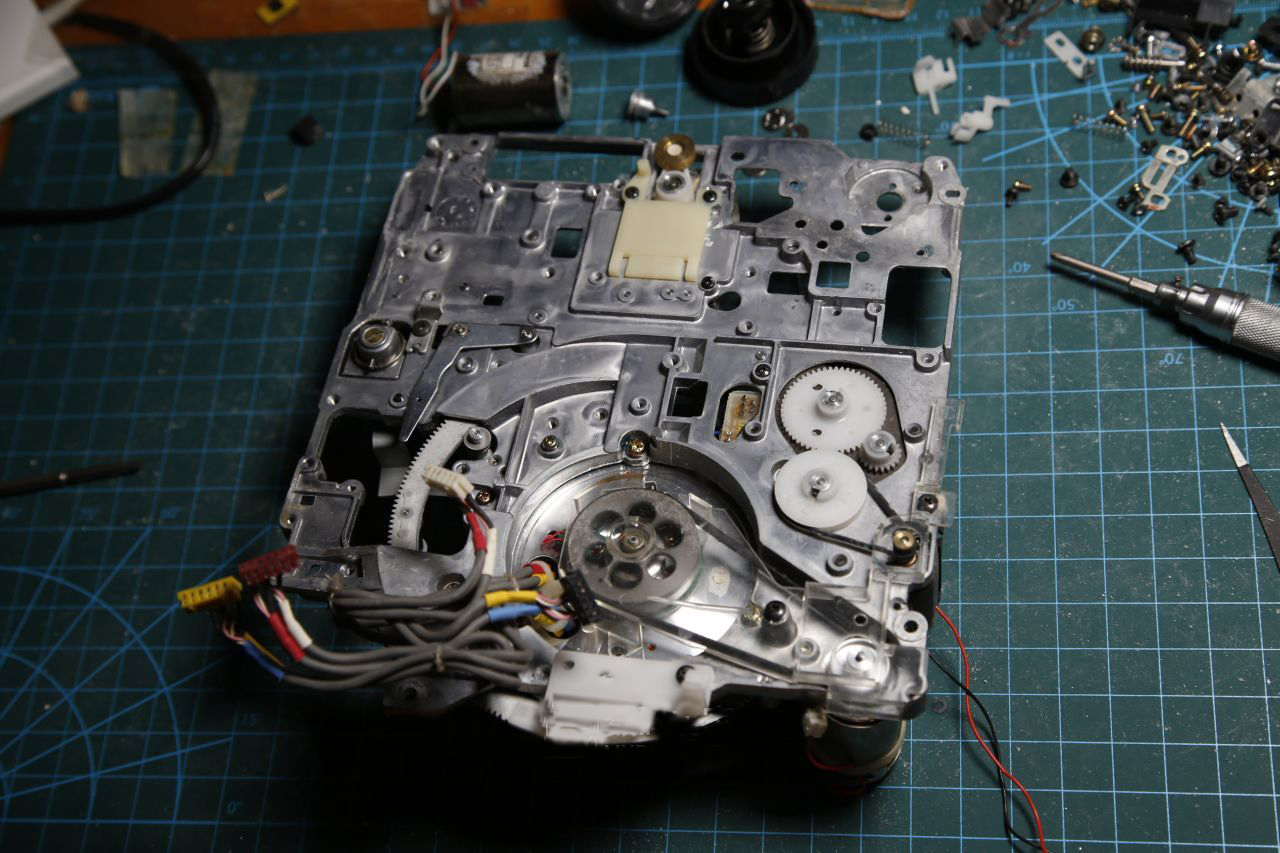

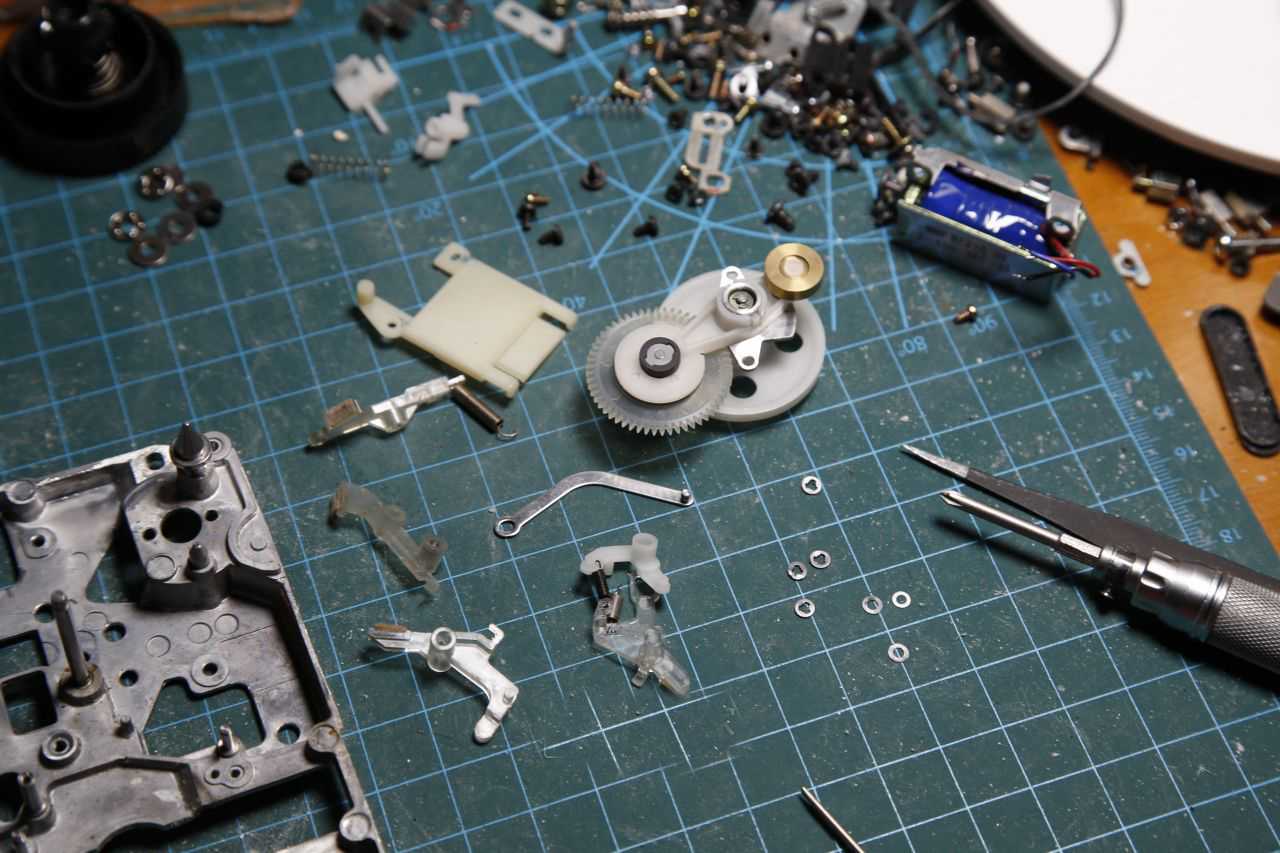

    繼續拆除機械結構

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

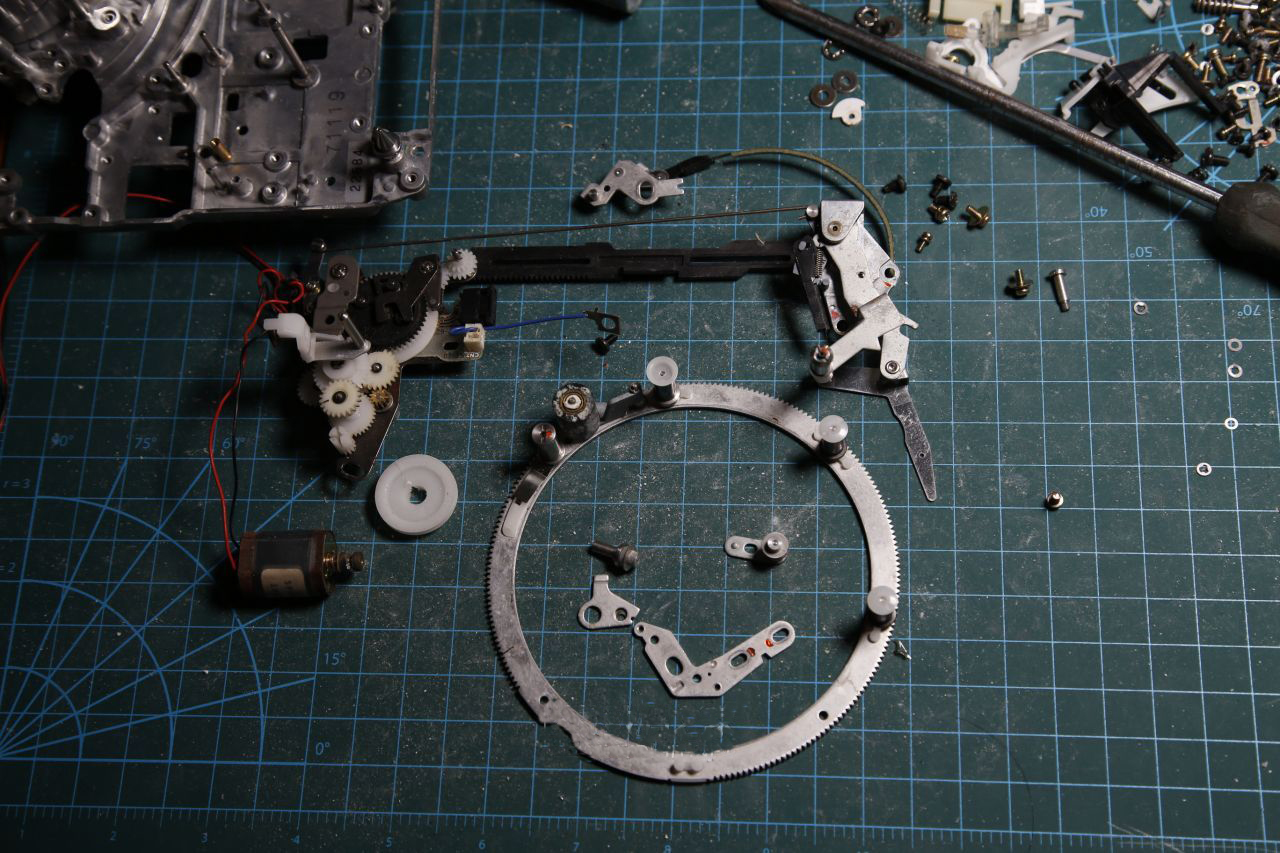

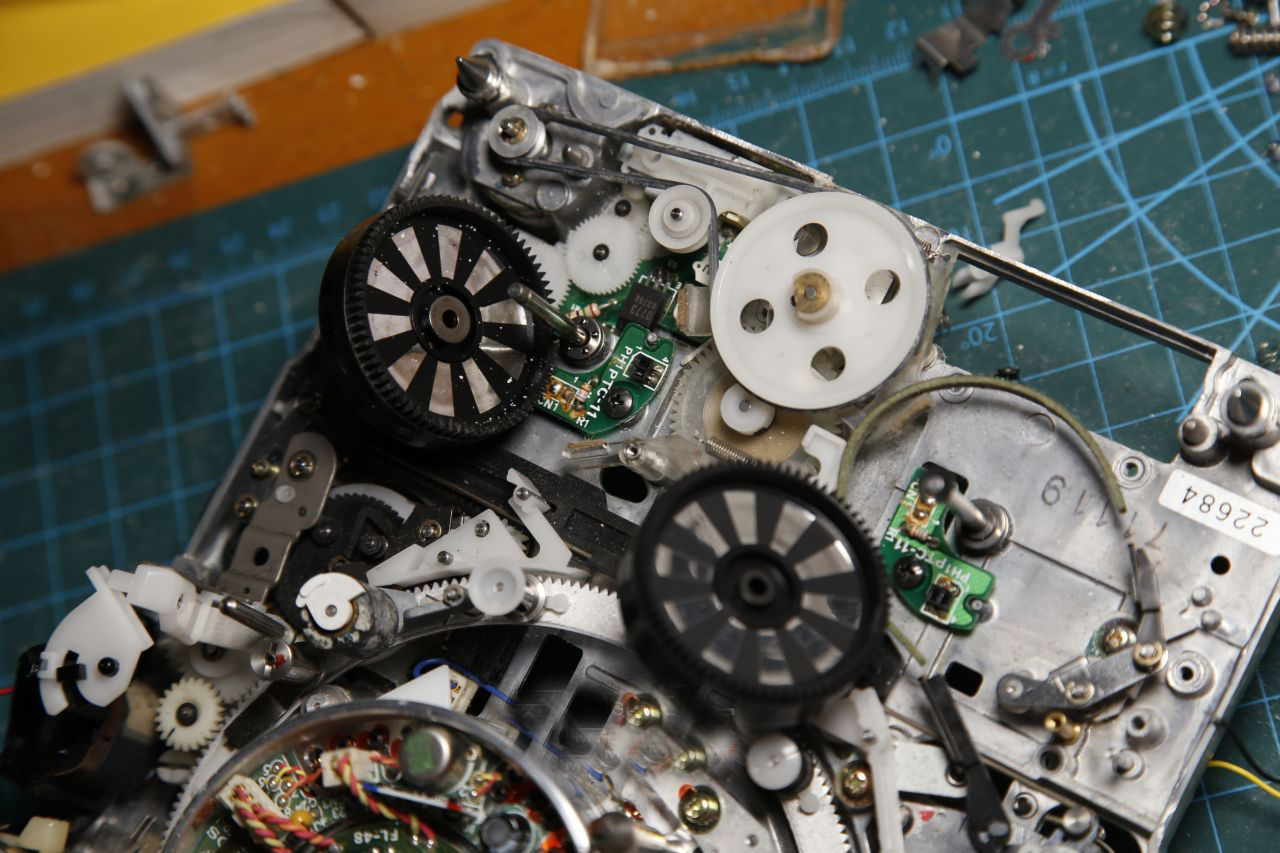

    和主導輪相關的一些機械組件

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    整體拆解圍繞在磁鼓周圍的運動組件

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

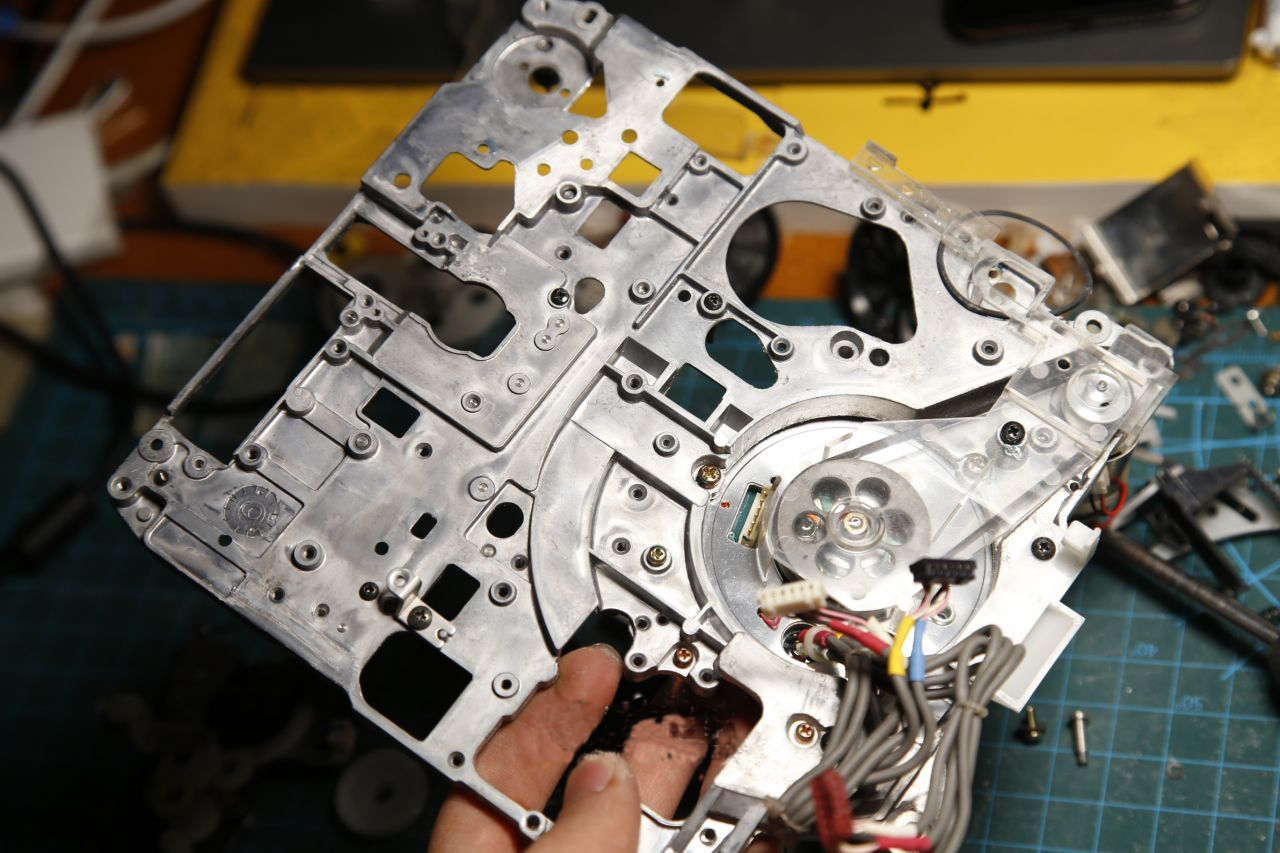

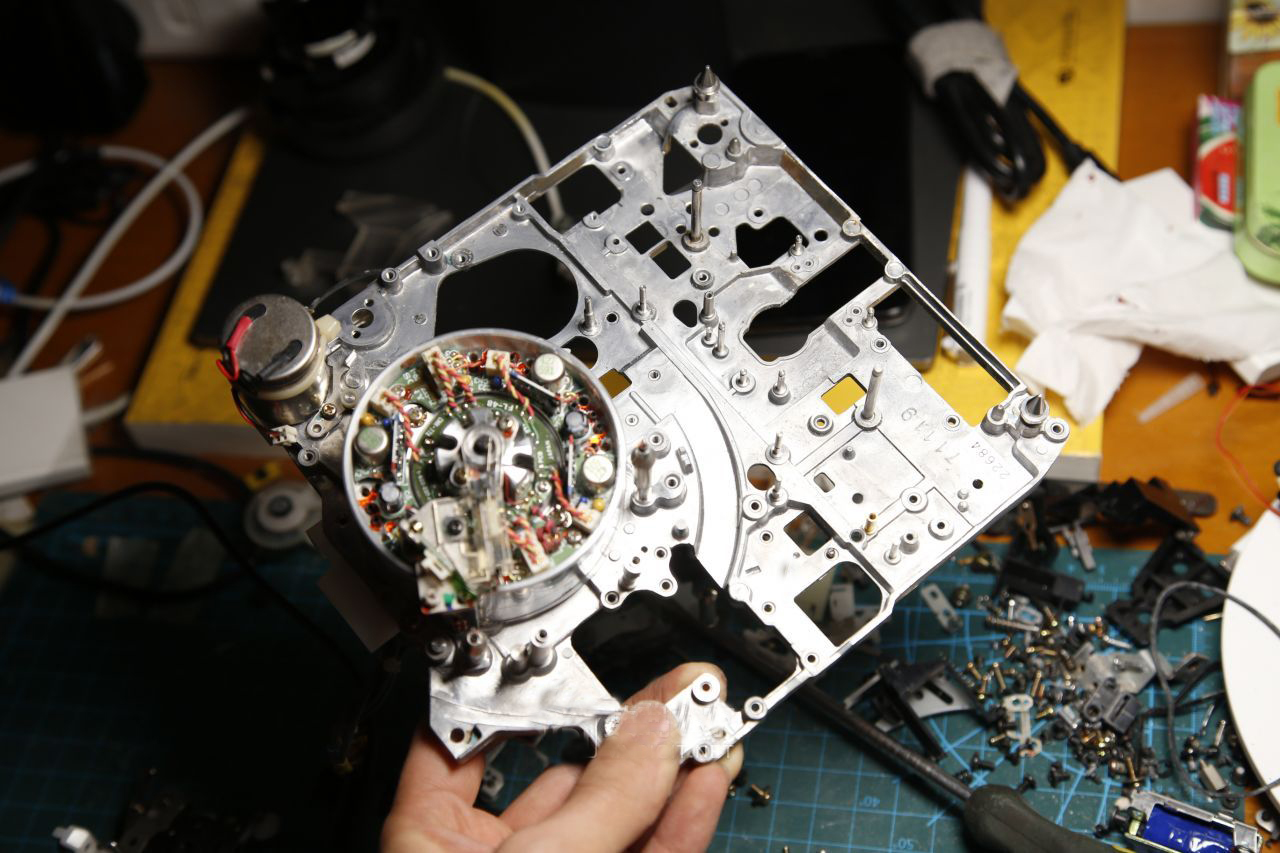

    終于拆空了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

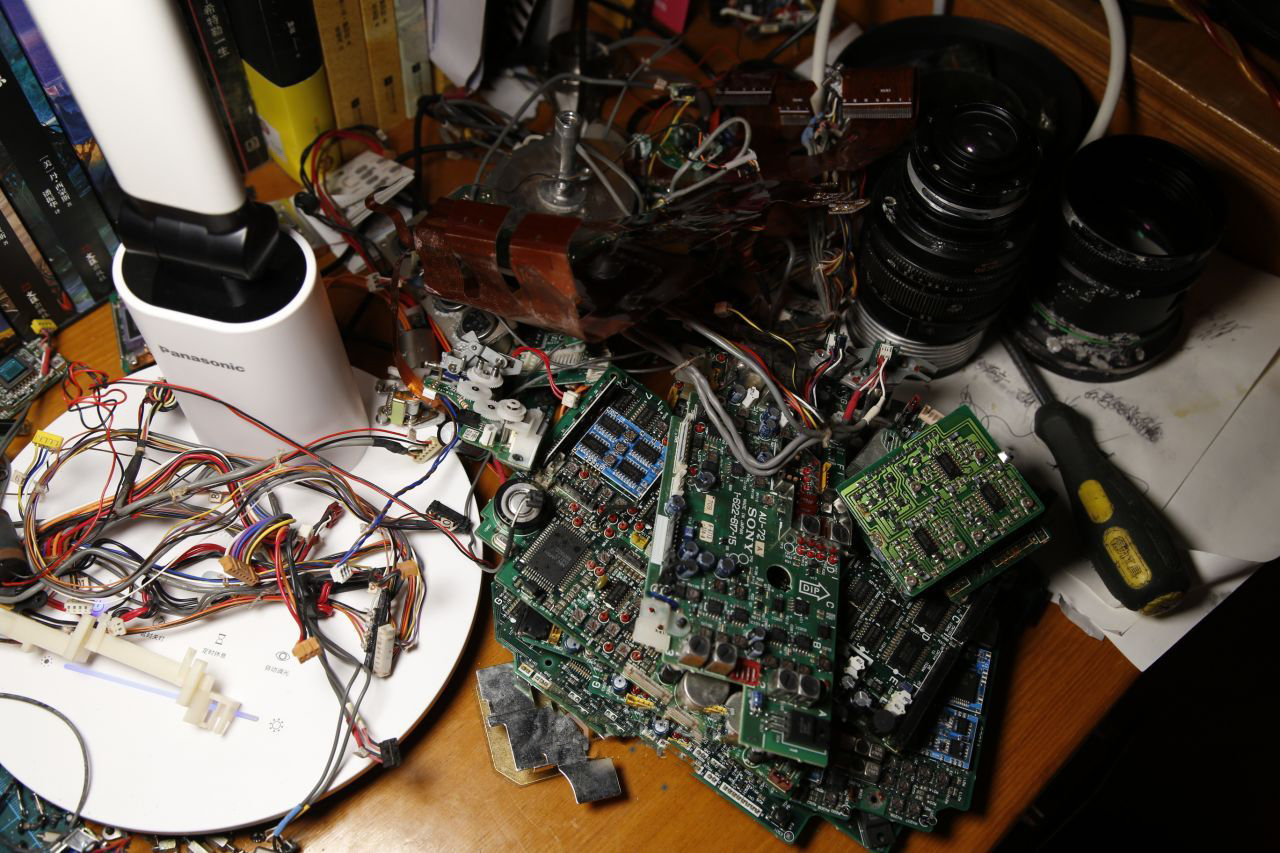

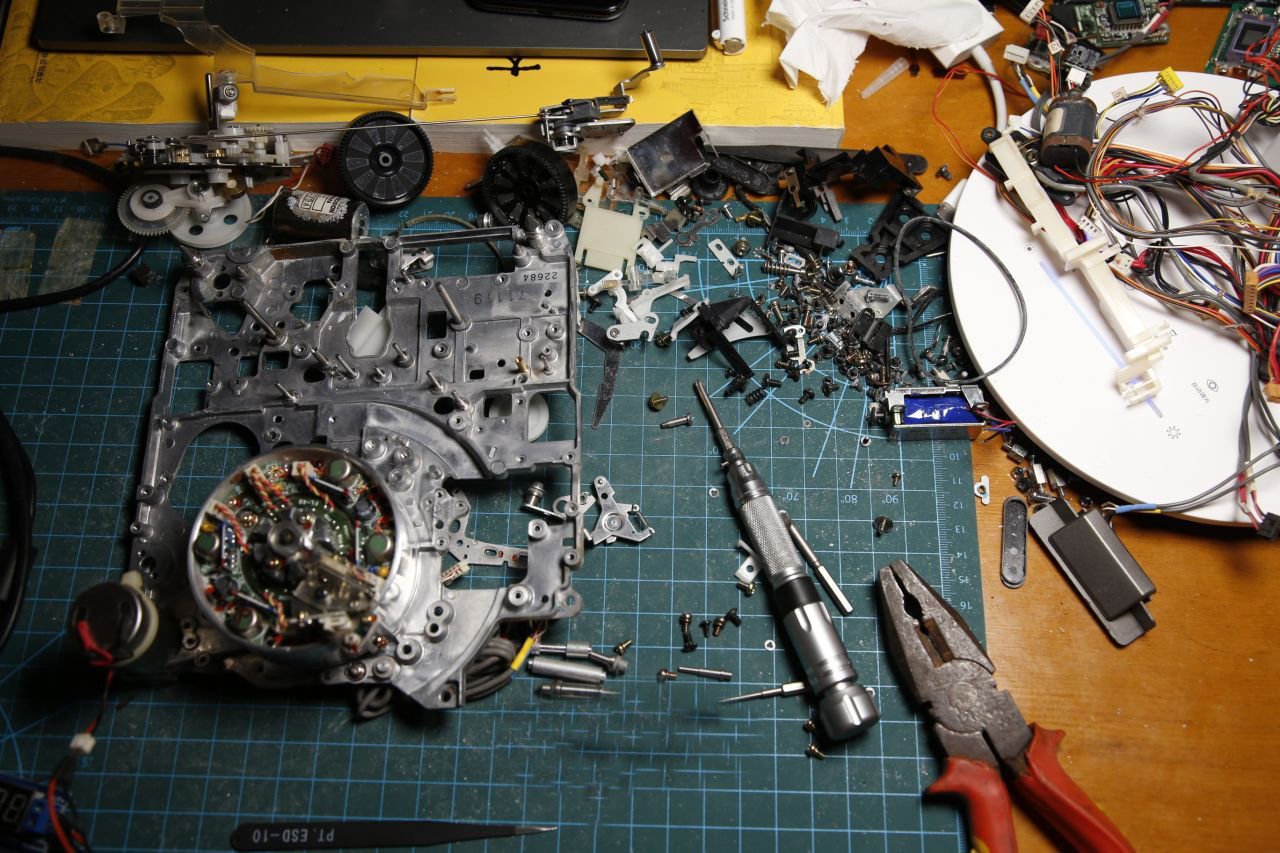

    拆解慘狀

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

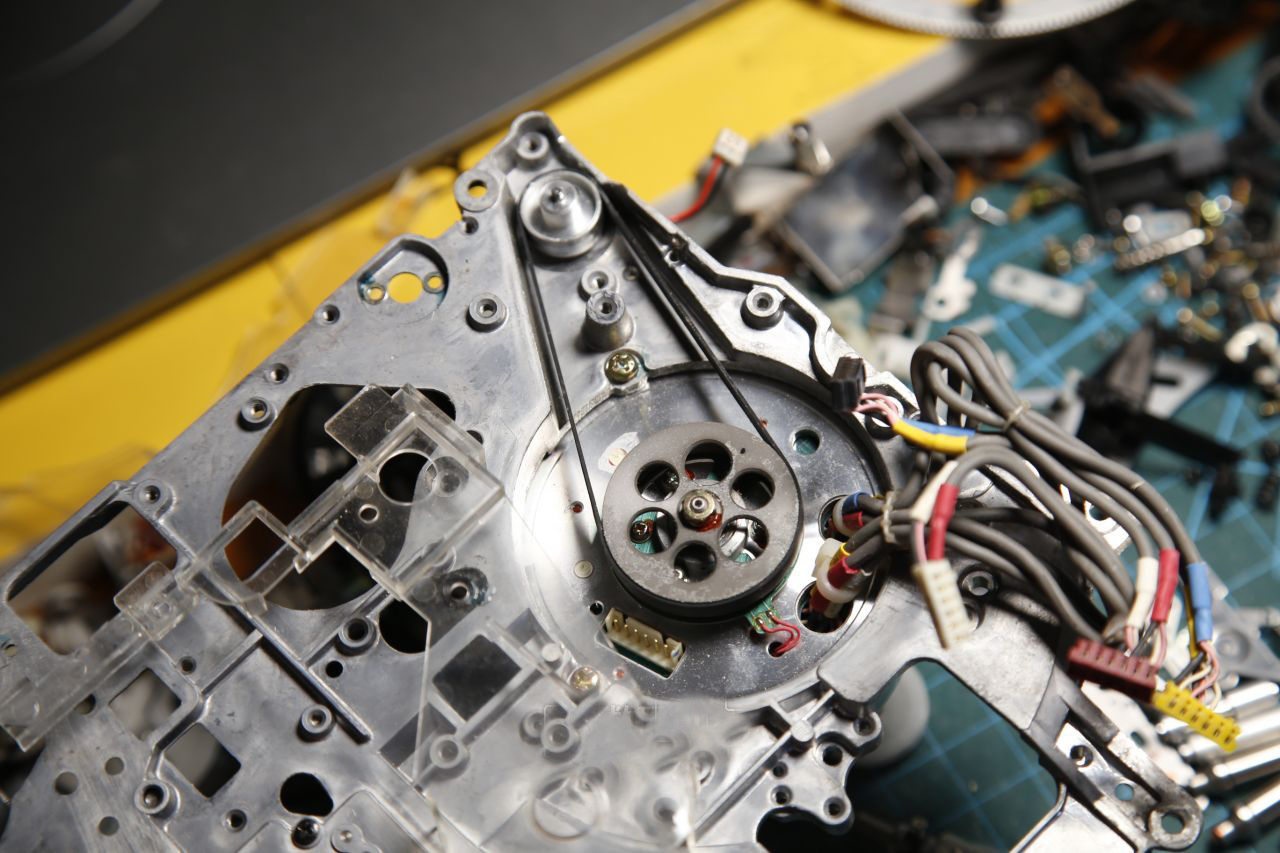

    傳送帶模式

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

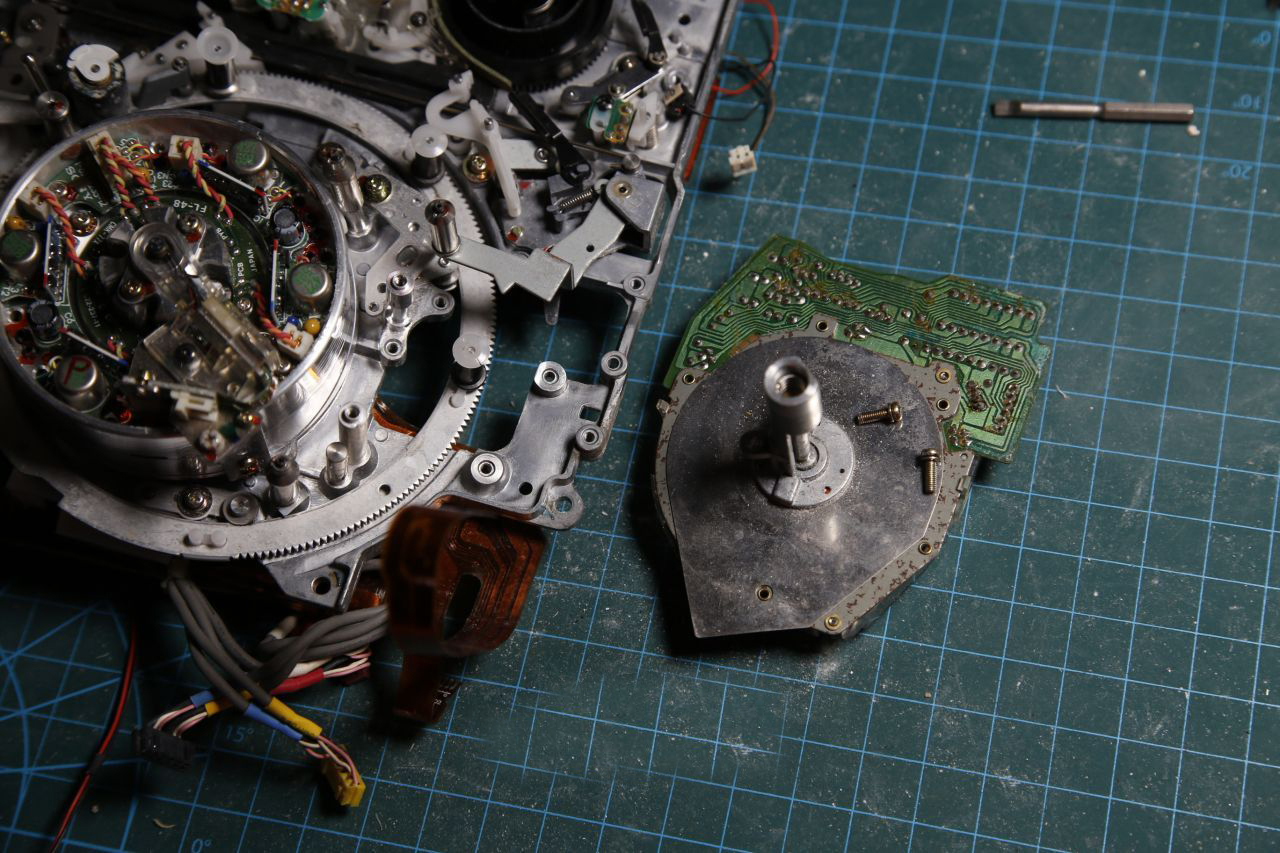

    磁鼓已經拆下來了

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

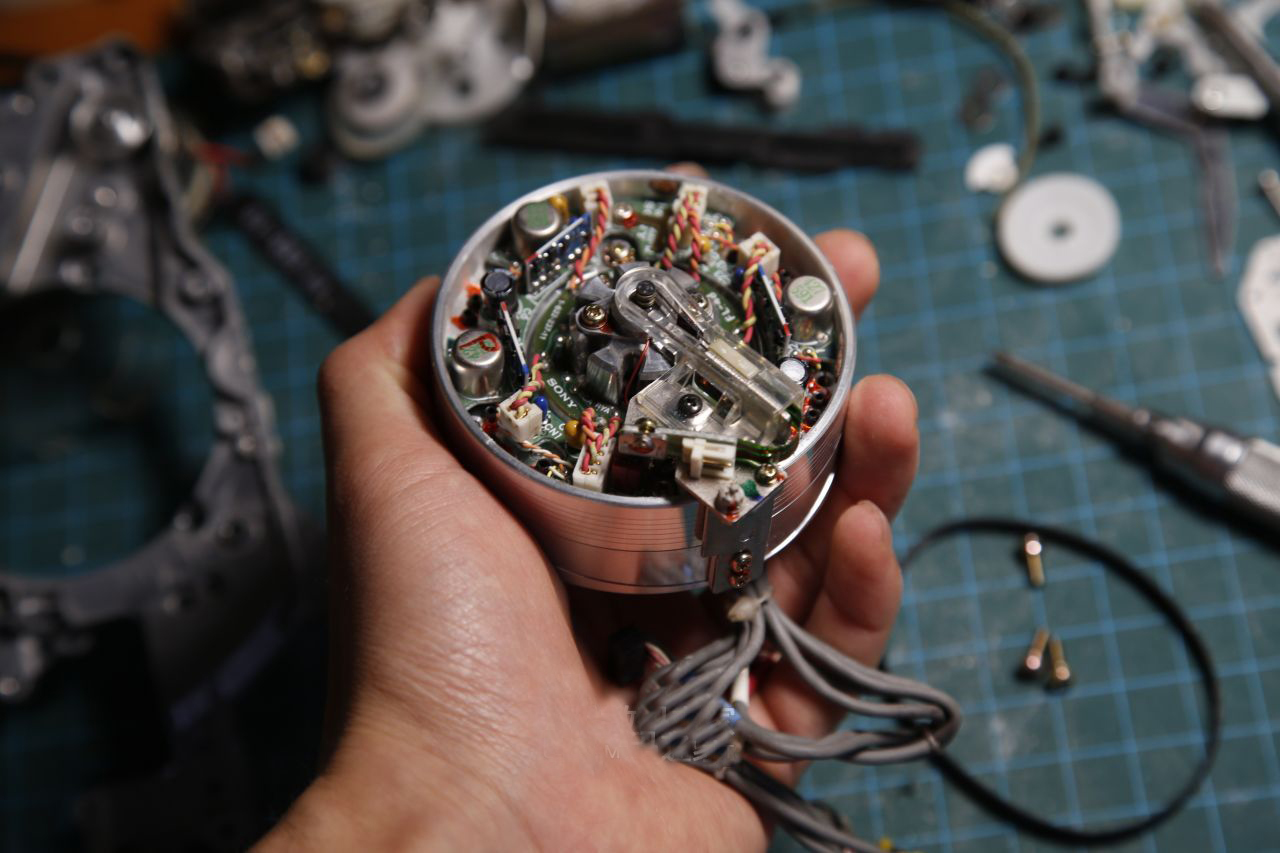

    89年的磁鼓,集成度還很低,不過做工沒的說,絕對是頂級!

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    拆機,一家人就要整整齊齊,因為本次零件結構太多,分成機械全家福和電路全家福,附帶螺絲全家福和連接線全家福

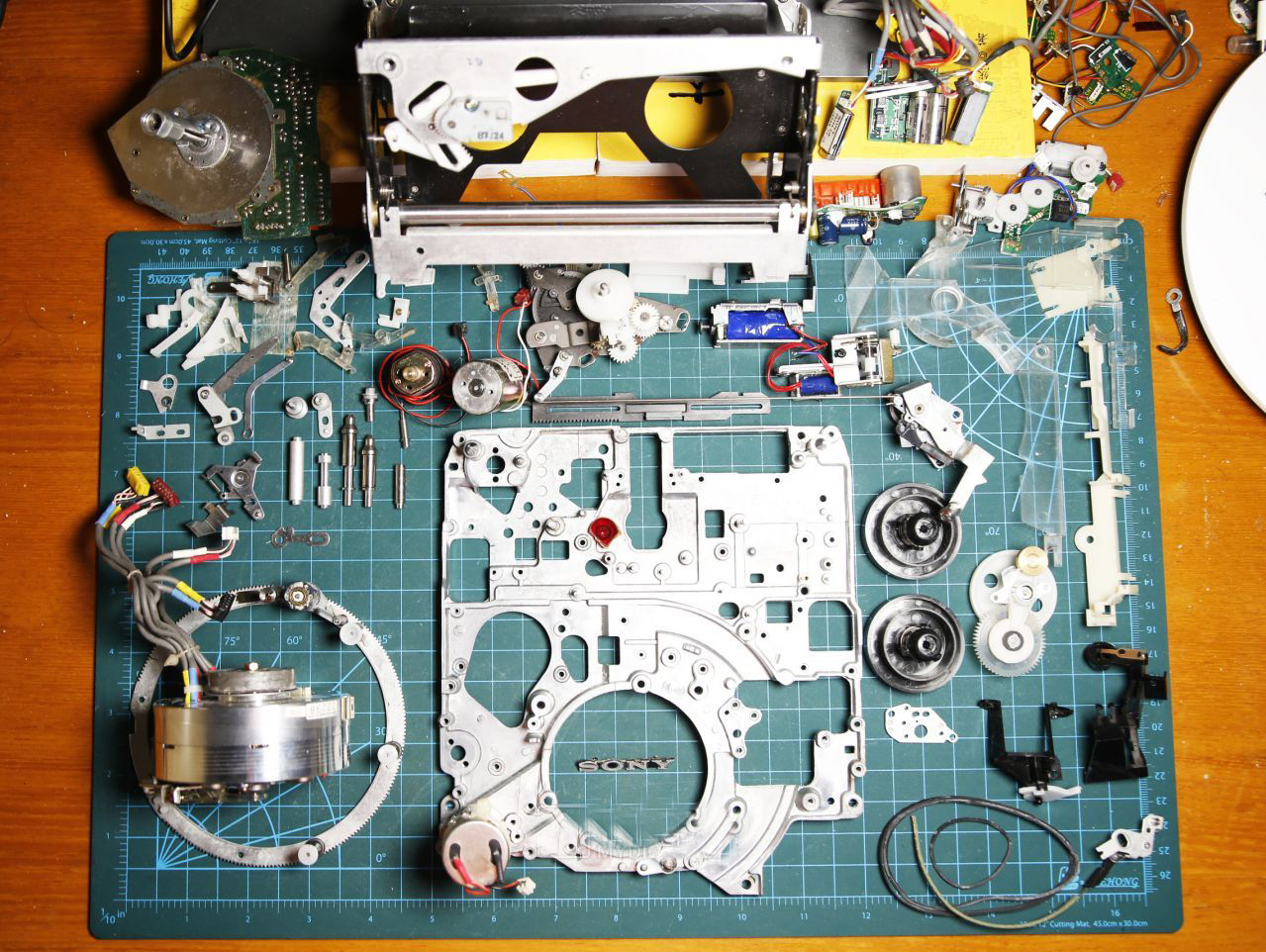

    機械部分全家福

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

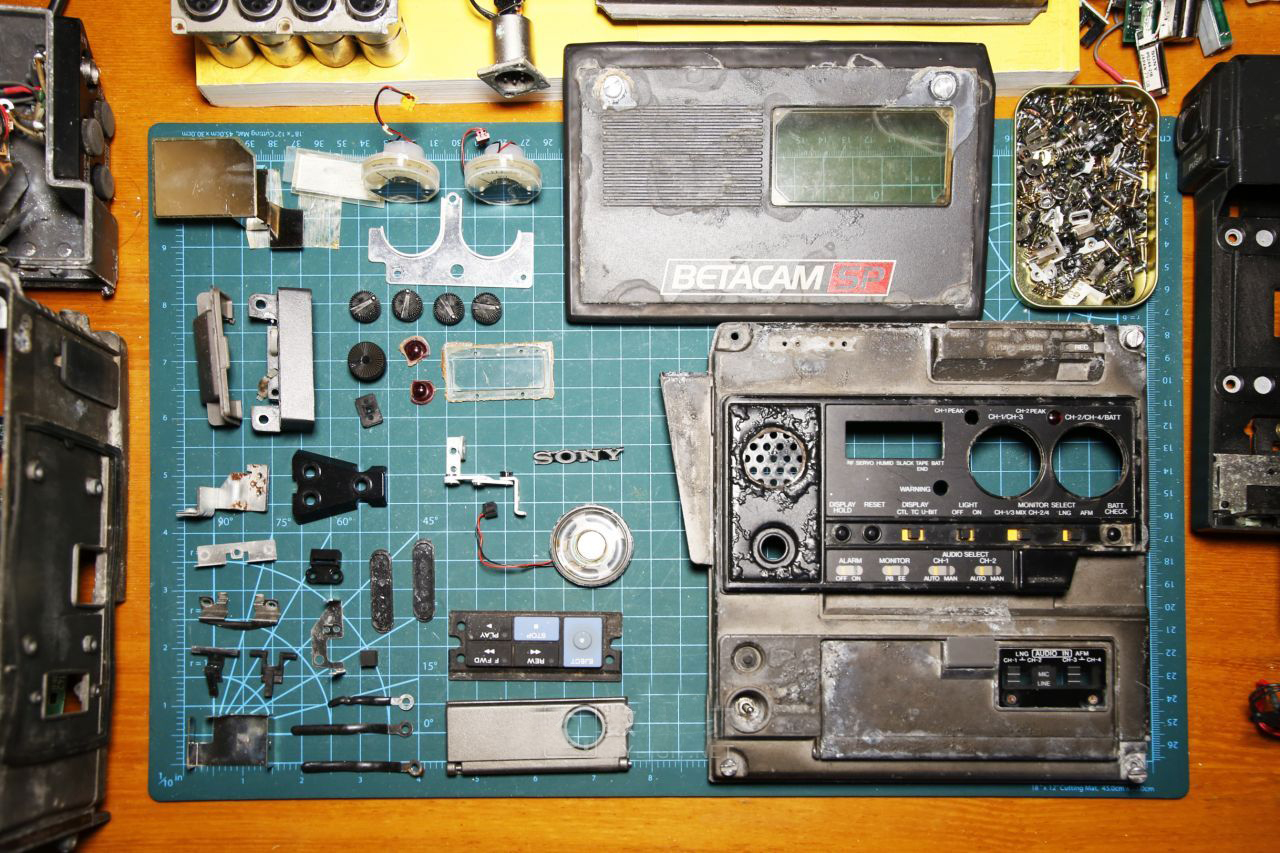

    機殼部分全家福

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

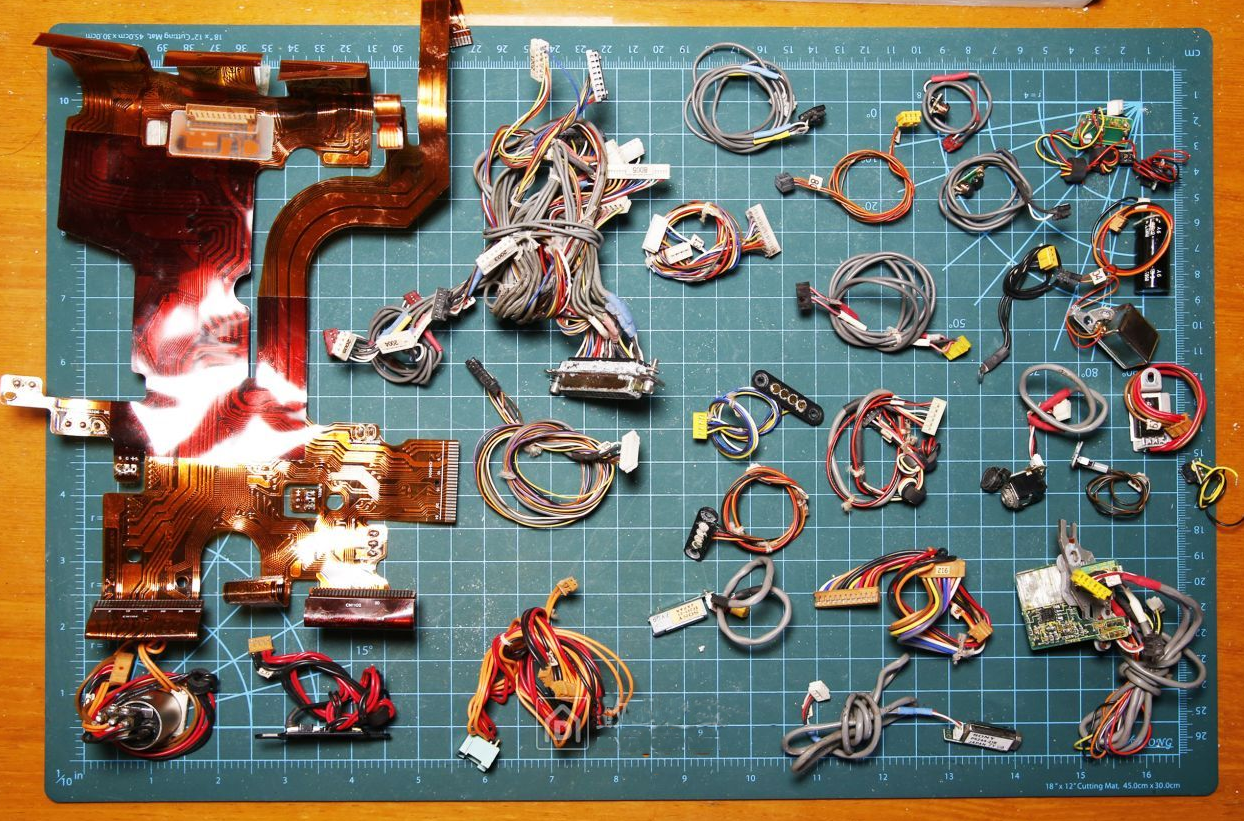

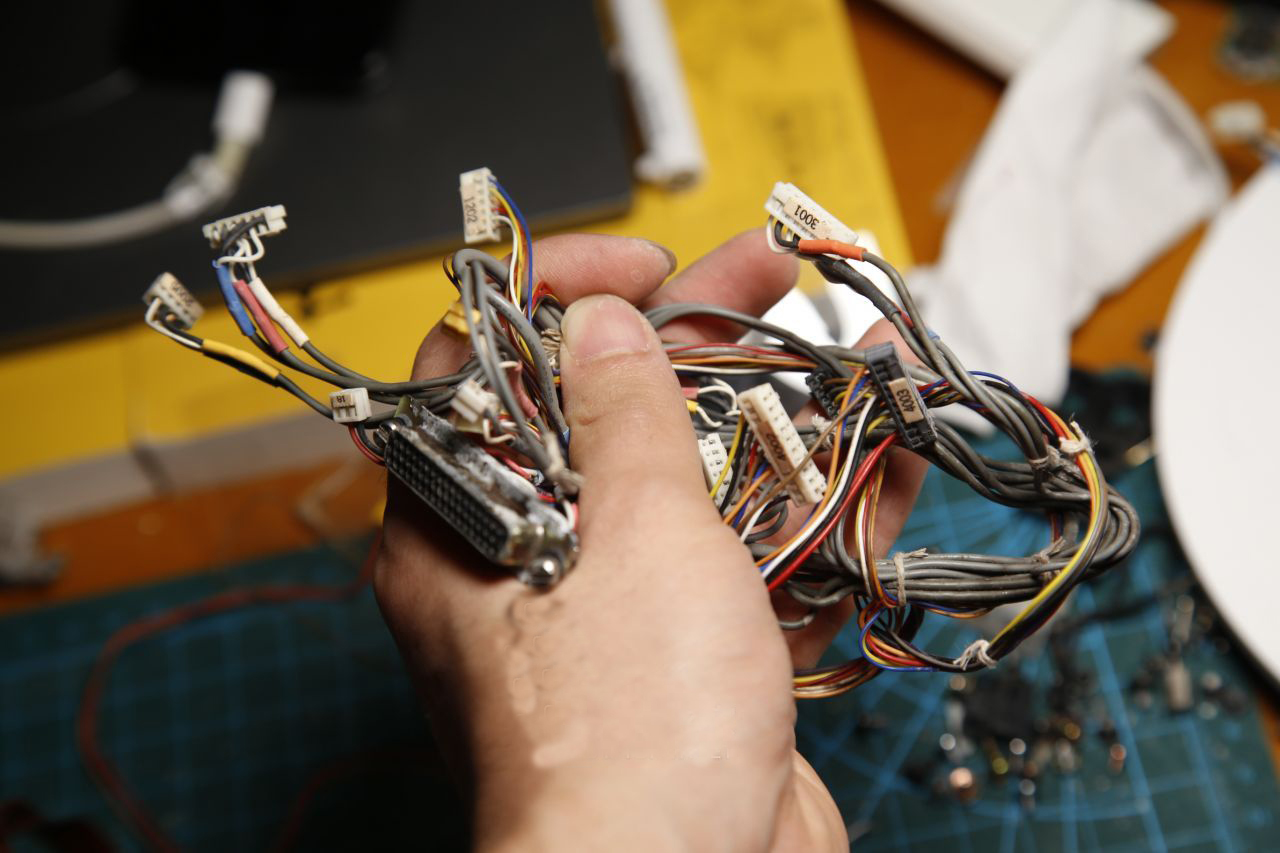

    連接線全家福

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

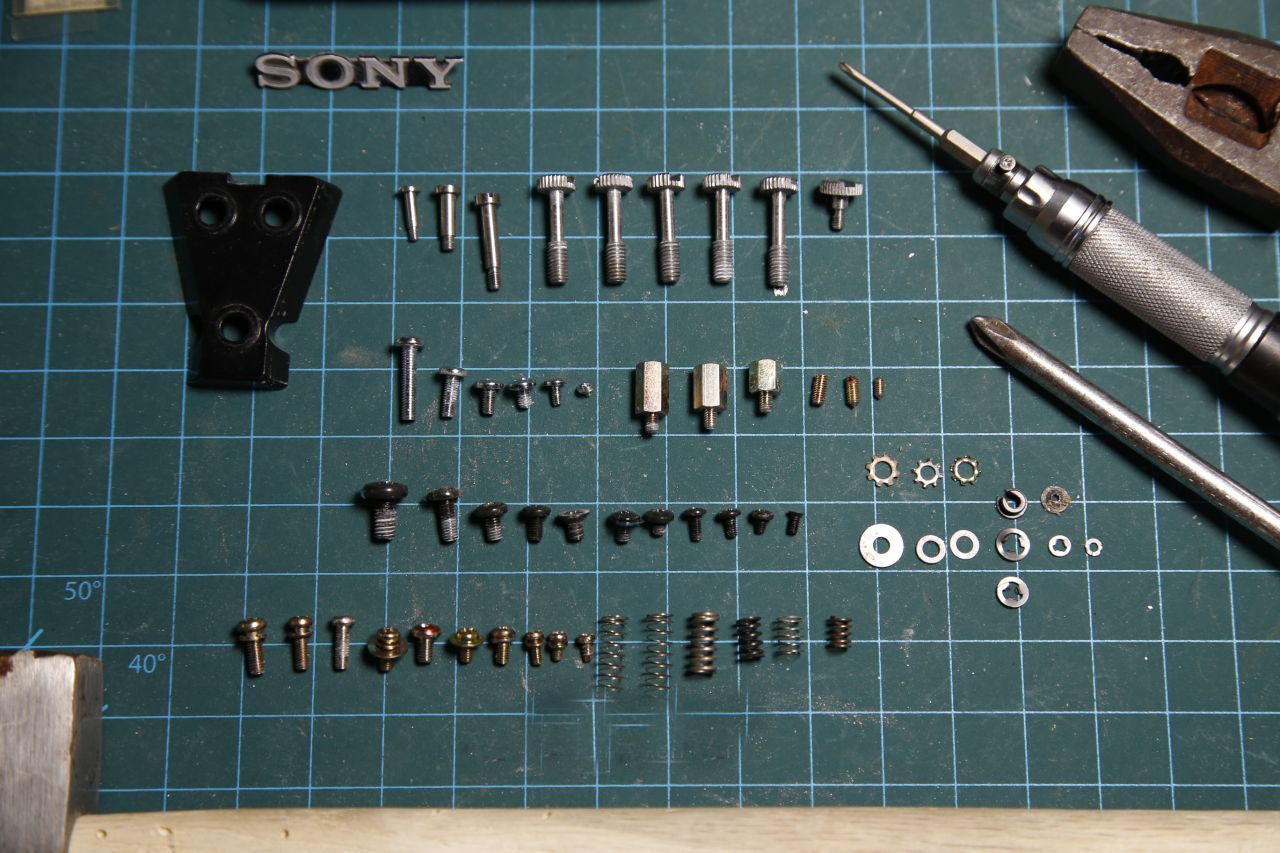

    螺絲墊片彈簧種類全家福,可以數數整個機器用了多少種不同規格的螺絲吧

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

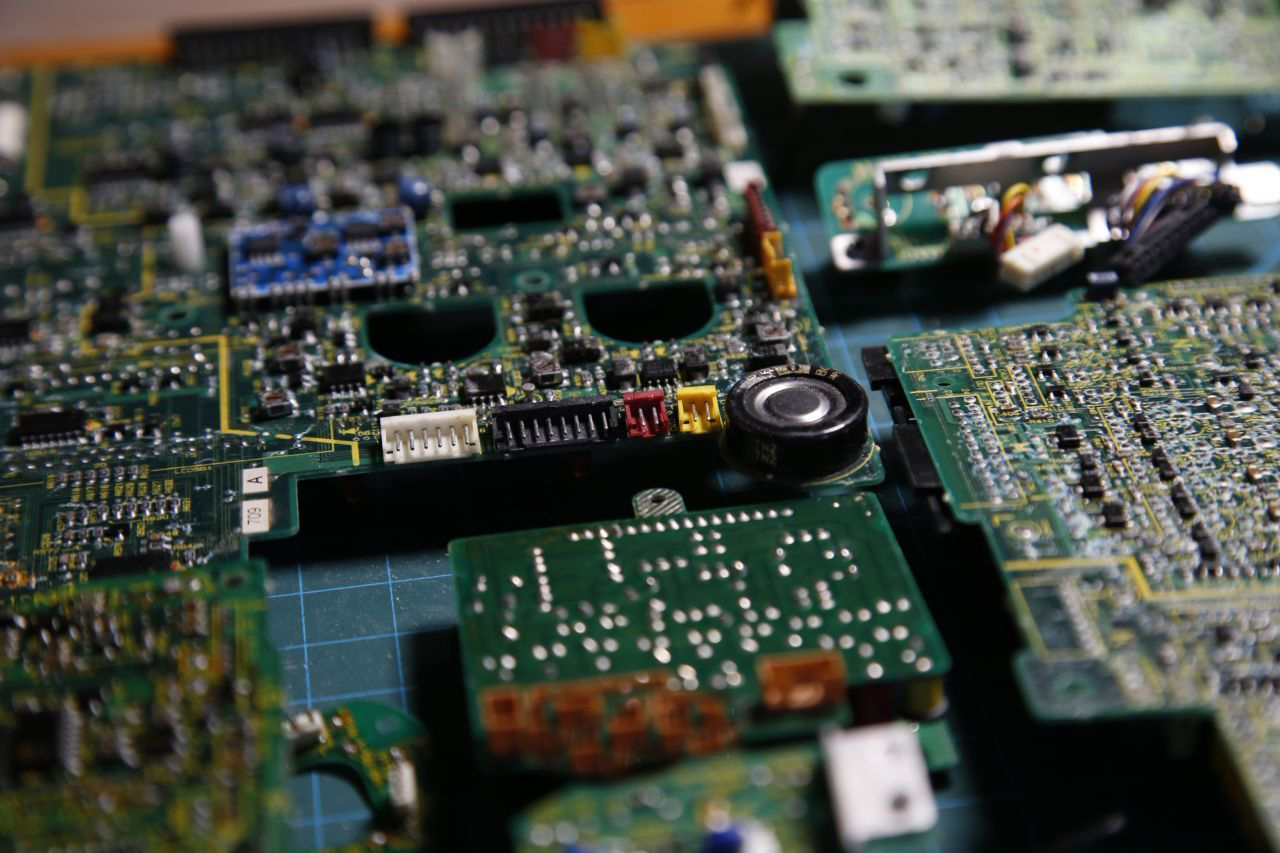

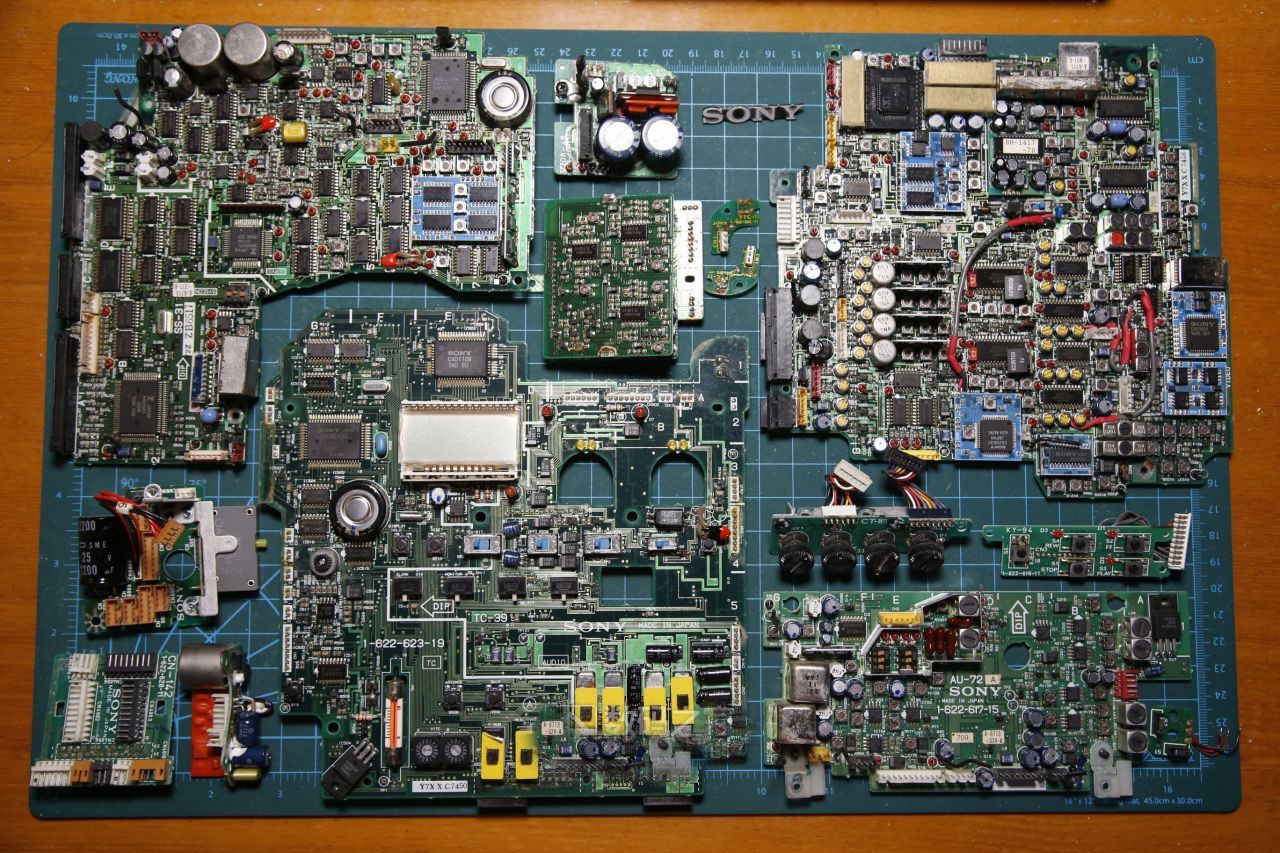

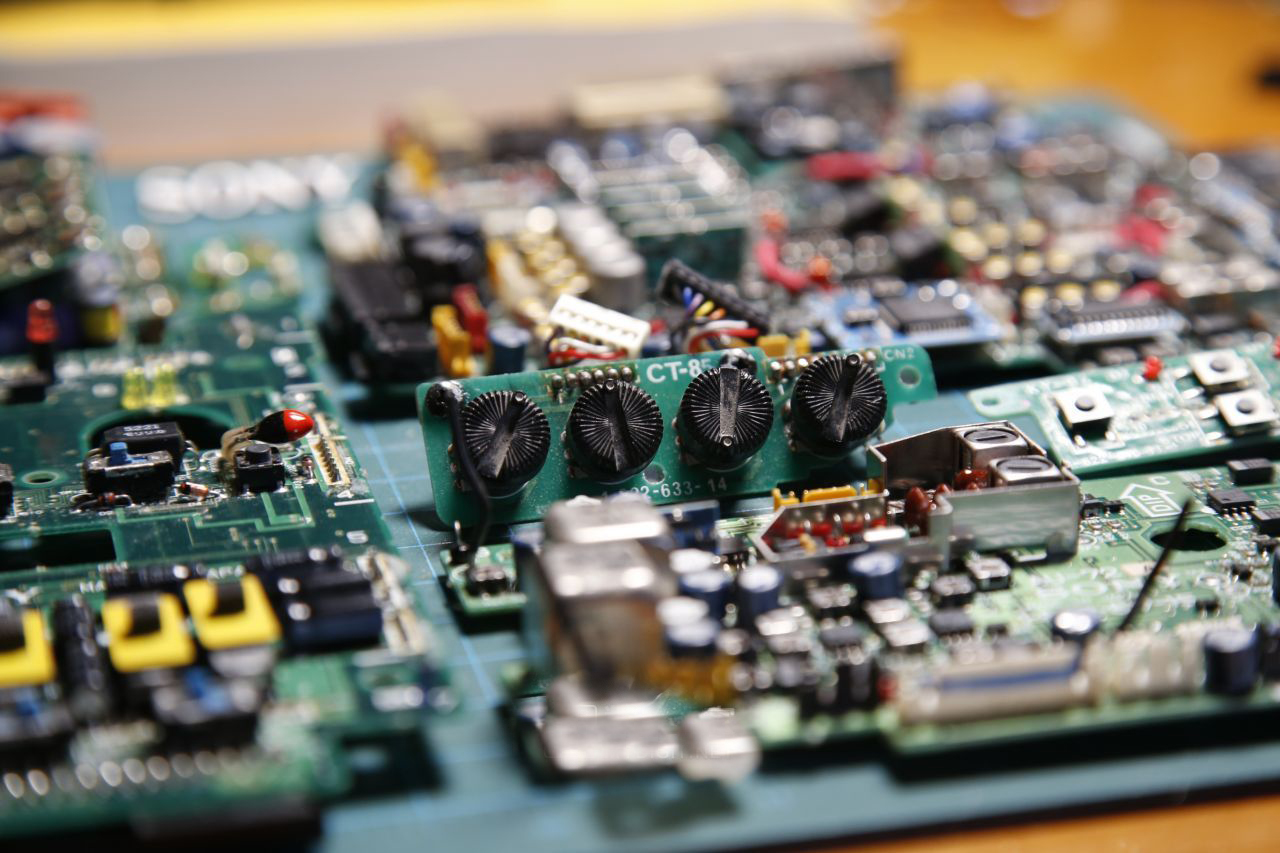

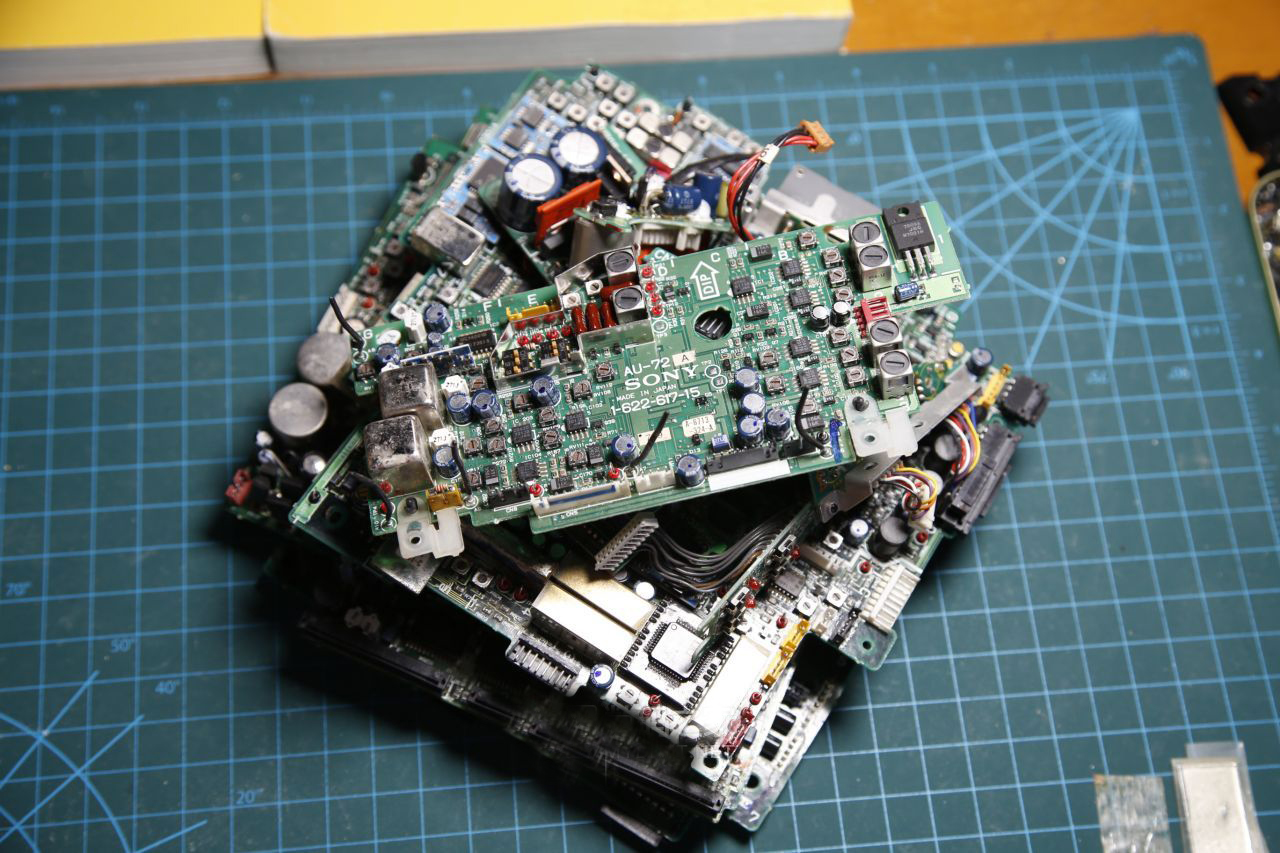

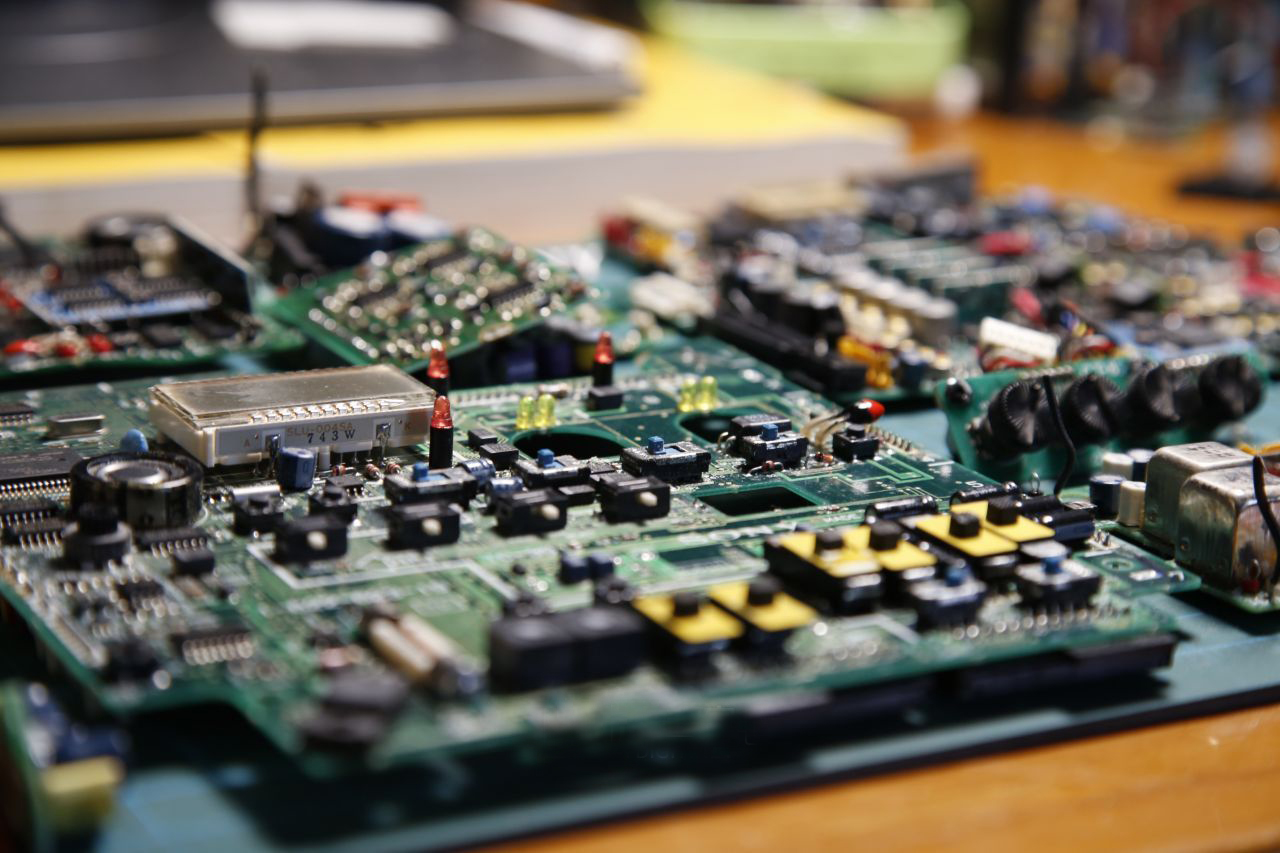

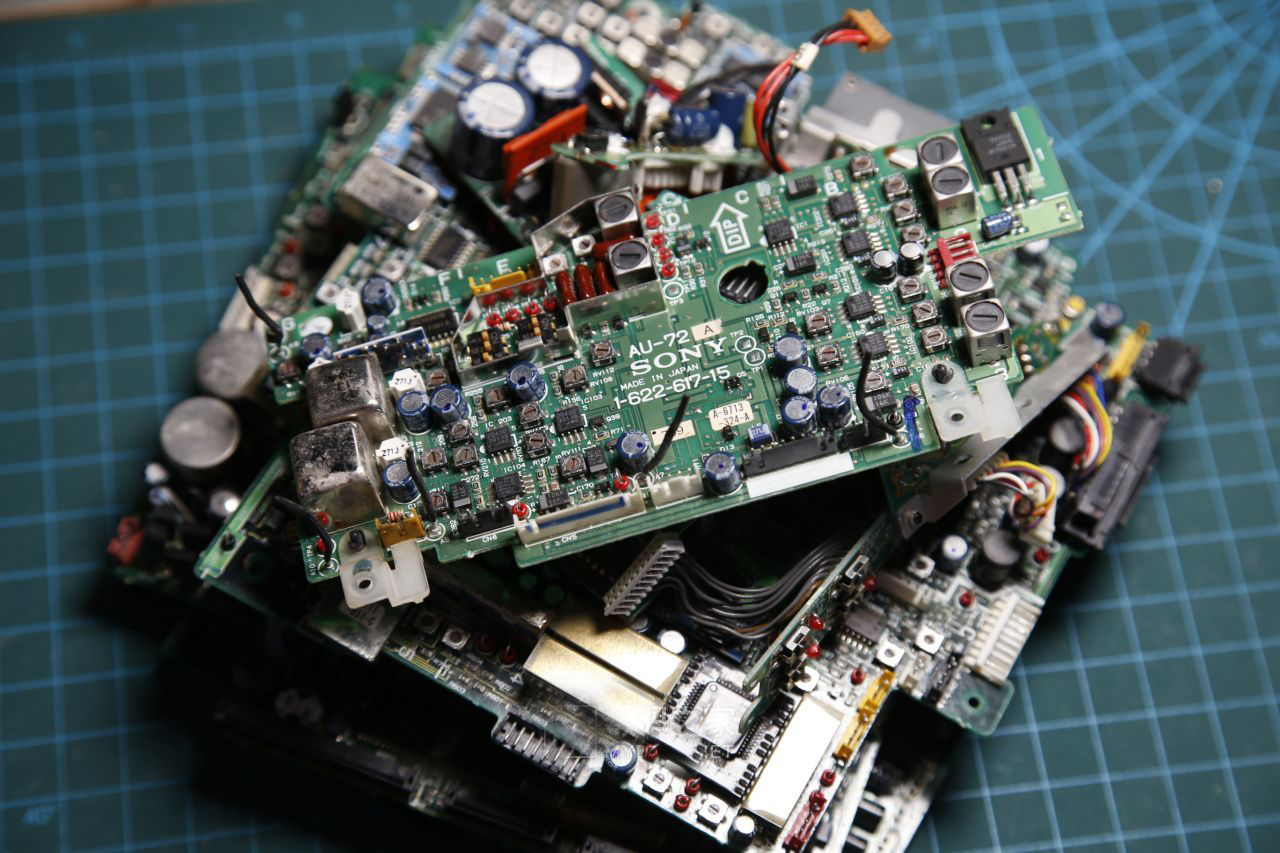

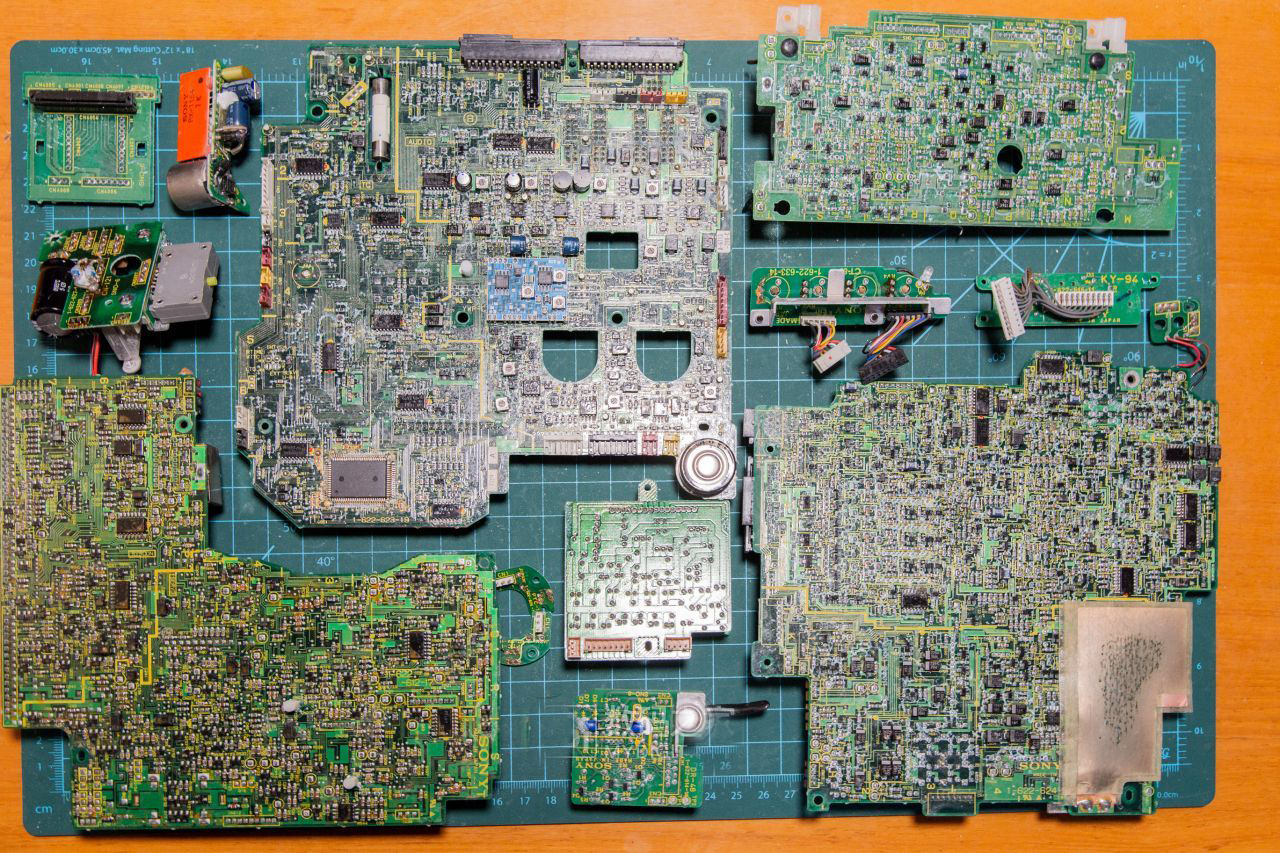

    電路板全家福

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    電路板背面全家福

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

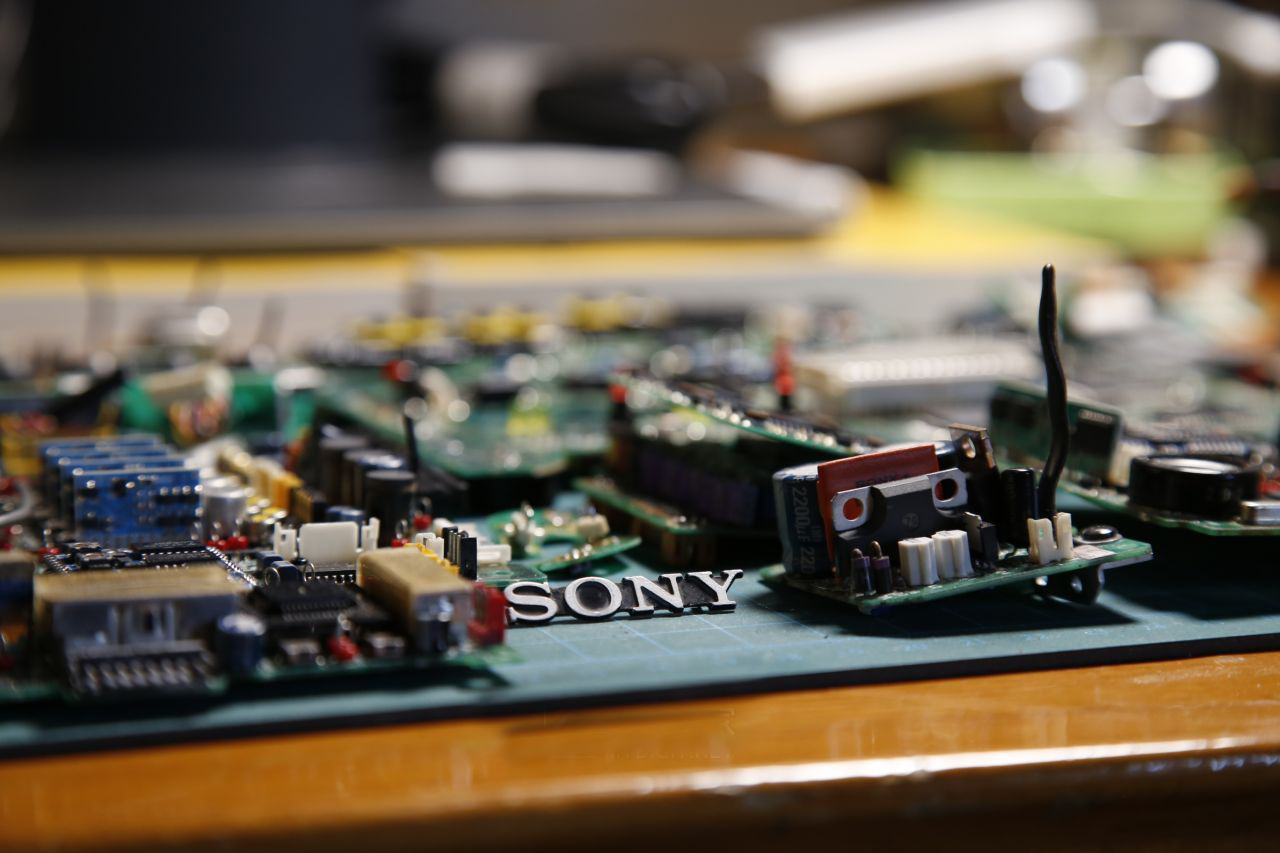

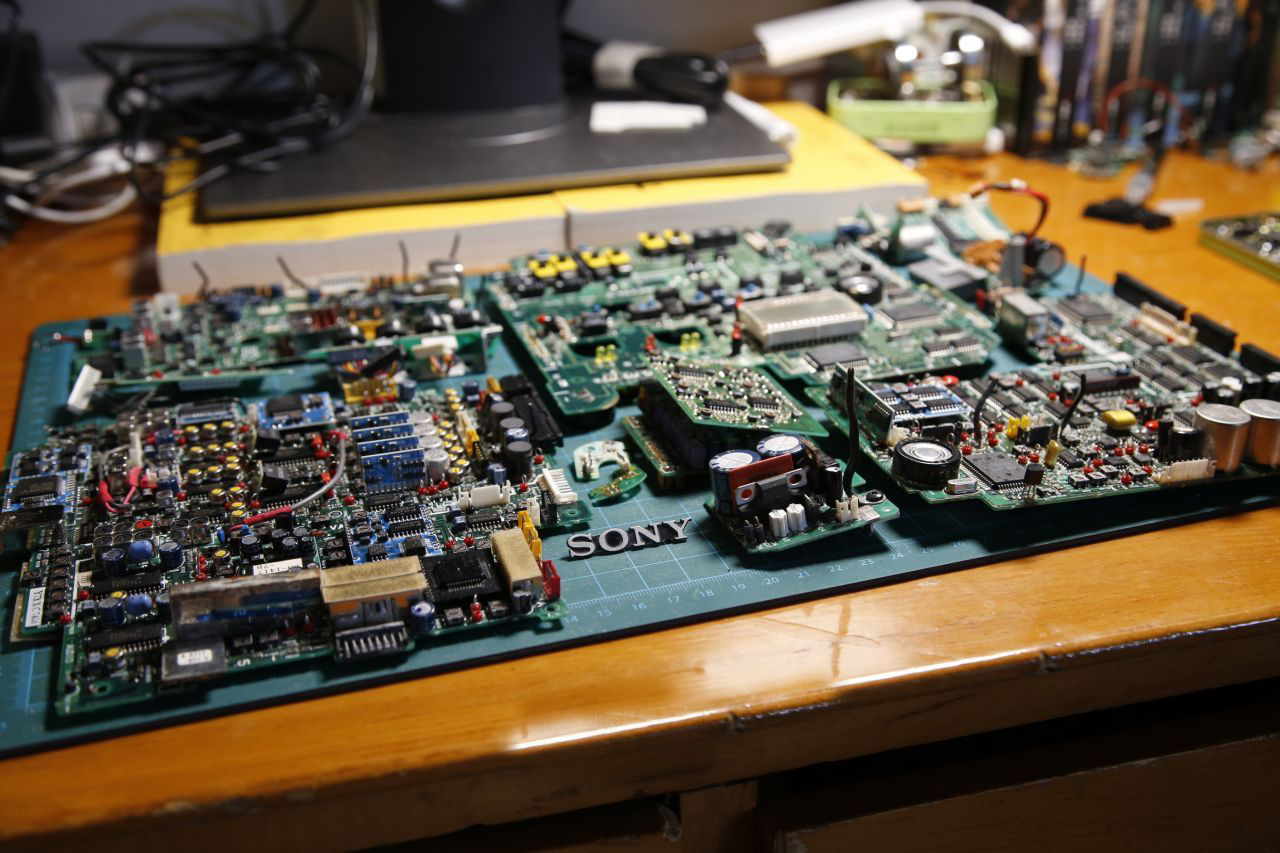

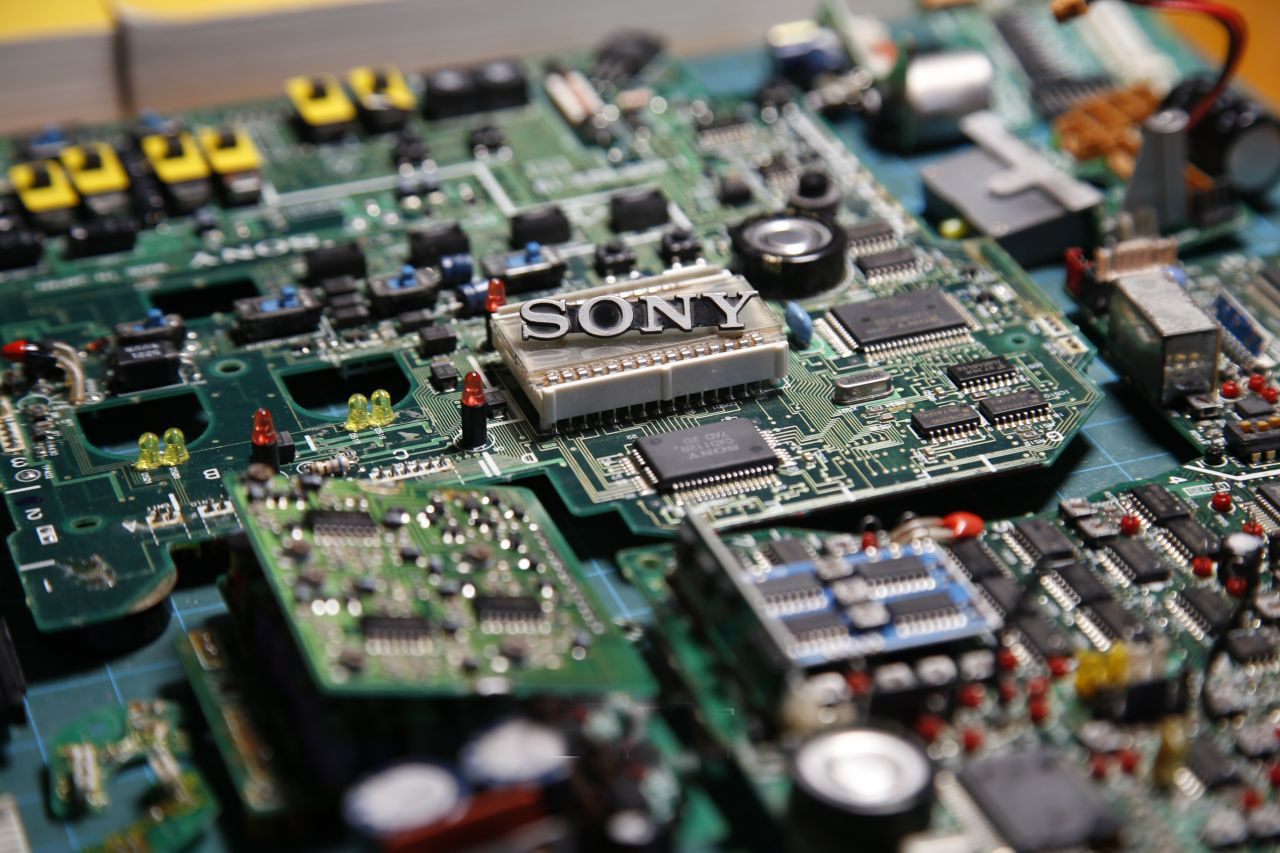

    拍幾張藝術照

    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計
    看著也頭皮發麻的索尼廣播級磁帶攝像機內部設計

    日本攝像機通常都是好幾家公司提供不同的零件,鏡頭常見的是佳能和富士,磁帶攝像機是光機電一體的精密產品,雖然已經淘汰,但現在能生產出來的企業恐怕也沒幾家,日本制造和SONY的LOGO是拆解過程中隨處可見的文字,可見當時日本的自信心有多么爆棚,沒兩下子敢在近80年前就單挑美國,真心希望中國能再強大一些,將真正有技術含量的東西打上MADE IN CHINA的標簽!
