交換機使用教程（交換機的作用與功能）

（一）以太網交換機基礎

以太網的最初形態就是在一段同軸電纜上連接多臺計算機，所有計算機都共享這段電纜。所以每當某臺計算機占有電纜時，其他計算機都只能等待。這種傳統的共享以太網極大的受到計算機數量的影響。為了解決上述問題，我們可以做到的是減少沖突域中的主機數量，這就是以太網交換機采用的有效措施。

以太網交換機在數據鏈路層進行數據轉發時需要確認數據幀應該發送到哪一端口，而不是簡單的向所有端口轉發，這就是交換機MAC 地址表的功能。

以太網交換機包含很多重要的硬件組成部分：業務接口、主板、CPU、內存、Flash、電源系統。以太網交換機的軟件主要包括引導程序和核心操作系統兩部分。

（二）以太網交換機配置方式

以太網交換機的配置方式很多，如本地Console 口配置，Telnet 遠程登陸配置，FTP、TFTP 配置和啞終端（TTY teletypewriter的縮寫）方式配置。其中最為常用的配置方式就是Console 口配置和Telnet 遠程配置。

注意:第一次進行交換機、路由器配置時必須使用Console本地配置。

1.通過Console口搭建配置環境

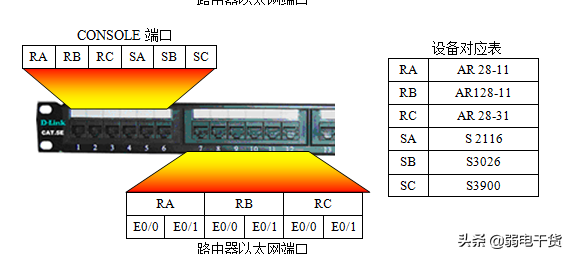

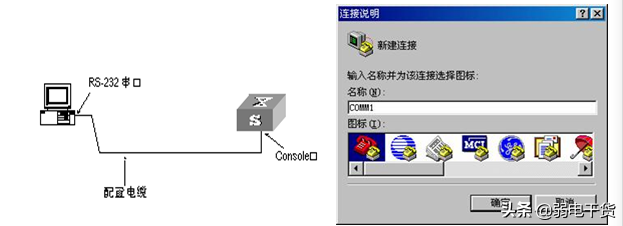

第一步：如圖所示，建立本地配置環境，只需將微機（或終端）的串口通過配置電纜與以太網交換機的Console口連接。

第二步：在微機上運行終端仿真程序（如Windows 3.X的Terminal或Windows 9X的超級終端等），設置終端通信參數為：波特率為9600bit/s、8位數據位、1位停止位、無校驗和無流控，如圖所示。

第三步：以太網交換機加電，終端上顯示以太網交換機自檢信息，自檢結束后提示用戶鍵入回車，之后將出現命令行提示符（如<Quidway>）。

第四步：鍵入命令，配置以太網交換機或查看以太網交換機運行狀態。

2.通過Telnet搭建配置環境

? 準備工作

如果交換機配置了IP 地址，我們就可以在本地或遠程使用Telnet 登陸到交換機上進行配置。

（1）配置交換機的IP 地址：可以在VLAN 虛接口上分別配置IP 地址。我們首先要在系統視圖下使用interface vlan-interface [vlan-number]命令進入VLAN 接口配置視圖，然后使用ip address 命令配置IP 地址。

<Quidway>system

[Quidway]interface vlan-interface 1

[Quidway -VLAN-interface1]ip address 192.168.1.1 255.255.255.0

（2）配置用戶登陸口令：在系統視圖下使用user-interface vty 0 4 進入vty 用戶界面視圖，然后使用password 命令即可配置用戶登陸口令。

[Quidway]user-interface vty 0 4

[Quidway -ui-vty0-4] authentication-mode password

[Quidway -ui-vty0-4] set authentication password simple 123456

配置PC 與交換機在同一網段，它的IP 地址為192.168.1.2，掩碼為255.255.255.0。

在交換機上設置權限密碼，命令如下：

[Quidway]super password level 3 simple 123 （切換到三級用戶）

保存設置:

<Quidway>save

? Telnet登錄

如果用戶已經通過Console口正確配置以太網交換機管理VLAN接口的IP地址（在VLAN接口視圖下使用ip address命令），并已指定與終端相連的以太網端口屬于該管理VLAN（在VLAN視圖下使用port命令），這時可以利用Telnet登錄到以太網交換機，然后對以太網交換機進行配置。

第一步：在通過Telnet登錄以太網交換機之前，需要通過Console口在交換機上配置欲登錄的Telnet用戶名和認證口令。

說明：

Telnet用戶登錄時，缺省需要進行口令認證，如果沒有配置口令而通過Telnet登錄，則系統會提示“password required, but none set.”。

第二步：如圖所示，建立配置環境，只需將微機以太網口通過局域網與以太網交換機的以太網口連接。

第三步：在微機上運行Telnet程序，輸入與微機相連的以太網口所屬VLAN的IP地址，如圖所示。

第四步：終端上顯示“User Access Verification”，并提示用戶輸入已設置的登錄口令，口令輸入正確后則出現命令行提示符（如<Quidway>）。如果出現“Too many users!”的提示，表示當前Telnet到以太網交換機的用戶過多，則請稍候再連（Quidway系列以太網交換機最多允許5個Telnet用戶同時登錄）。

第五步：登陸成功后用戶的級別為level 0 只能對交換機的用戶界面進行查看，不能進行操作。在telnet 成功后輸入super 3再輸入剛才設置的密碼（123）即可進入管理員權限，就可以對交換機進行遠程登陸控制。

使用相應命令配置以太網交換機或查看以太網交換機運行狀態。需要幫助可以隨時鍵入“?”。

說明：

(1) 通過Telnet配置交換機時，不要刪除或修改對應本telnet連接的交換機上的VLAN接口的IP地址，否則會導致Telnet連接斷開。

(2) Telnet用戶登錄時，缺省可以訪問命令級別為0級的命令。

(3)交換機telnet時需要兩次驗證,第一次輸入的是super密碼,第二次輸入的是vty密碼。

（三）交換機的用戶界面

交換機有以下幾個常見命令視圖：

（1）用戶視圖：交換機開機直接進入用戶視圖，此時交換機在超級終端的標識符為<Quidway>。

（2）系統視圖：在用戶視圖下輸入實system-view命令后回車，即進入系統視圖。在此視圖下交換機的標識符為：[Quidway]。

（3）以太網端口視圖：在系統視圖下輸入interface命令即可進入以太網端口視圖。在此視圖下交換機的標識符為：[Quidway-Ethernet0/1]。

（4）VLAN配置視圖：在系統視圖下輸入vlan vlan－number即可進入VLAN配置視圖。在此視圖下交換機的標識符為：[Quidway-Vlan1]。

（5）VTY（Virtual typle terminal虛擬類型終端，虛擬的TTY）用戶界面視圖：在系統視圖下輸入user-interface vty number即可進入VTY用戶界面視圖。在此視圖下交換機的標識符為：

[Quidway-ui-vty0]。

進行配置時，需要注意配置視圖的變化，特定的命令只能在特定的配置視圖下進行。

1.交換機的常用幫助

命令行接口提供兩種在線幫助：完全幫助、部分幫助。用戶通過在線幫助能夠獲取到設備配置過程中所需的相關幫助信息。

完全幫助

在任一視圖下，鍵入<?>，此時用戶終端屏幕上會顯示該視圖下所有的命令及其簡單描述。

<Quidway> ?

鍵入一命令，后接以空格分隔的<?>，如果該位置為關鍵字，此時用戶終端屏幕上會列出全部關鍵字及其簡單描述。

<Quidway> clock ?

鍵入一命令，后接以空格分隔的<?>，如果該位置為參數，此時用戶終端屏幕上會列出有關的參數描述。

[Quidway] interface vlan-interface ?

[Quidway] interface vlan-interface 1 ?

<cr>

<cr>表示該位置無參數，直接鍵入回車即可執行。

部分幫助

鍵入一字符串，其后緊接<?>，此時用戶終端屏幕上會列出以該字符串開頭的所有命令。

<Quidway> pi?

鍵入一命令，后接一字符串緊接<?>，此時用戶終端屏幕上會列出命令以該字符串開頭的所有關鍵字。

<Quidway> display ver?

鍵入命令的某個關鍵字的前幾個字母，按下<Tab>鍵，如果以輸入字母開頭的關鍵字唯一，用戶終端屏幕上會顯示出完整的關鍵字；如果與輸入字母匹配的關鍵字不唯一，則終端屏幕依次顯示字母匹配的關鍵字。

以上幫助信息，均可通過執行language-mode命令切換為中文顯示。

注意：華為以太網交換機支持TAB鍵來補充不完整的命令,而路由器不支持TAB鍵.

2. 命令行顯示0 k,h,kkk

特性

命令行接口提供了如下的顯示特性：

為方便用戶，提示信息和幫助信息可以用中英文兩種語言顯示。

在一次顯示信息超過一屏時，提供了暫停功能，這時用戶可以有三種選擇如表所示。

按鍵或命令

功能

暫停顯示時鍵入<Ctrl+C>

停止顯示和命令執行

暫停顯示時鍵入空格鍵

繼續顯示下一屏信息

暫停顯示時鍵入回車鍵

繼續顯示下一行信息

3．命令行歷史命令

命令行接口提供類似Doskey功能，將用戶鍵入的歷史命令自動保存，用戶可以隨時調用命令行接口保存的歷史命令，并重復執行。命令行接口為每個用戶缺省保存10條歷史命令。操作如表所示。

操作

按鍵或命令

結果

顯示歷史命令

display history-command

顯示用戶輸入的有效歷史命令

訪問上一條歷史命令

上光標鍵↑或<Ctrl+P>

如果還有更早的歷史命令，則取出上一條歷史命令

訪問下一條歷史命令

下光標鍵↓或<Ctrl+N>

如果還有更晚的歷史命令，則取出下一條歷史命令

說明：

用光標鍵對歷史命令進行訪問，在Windows 3.X的Terminal和Telnet下都是有效的，但對于Windows 9X超級終端，↑、↓光標鍵會無效(由于Windows 9X的超級終端對這兩個鍵作了不同解釋)，這時可以用組合鍵<Ctrl+P>和<Ctrl+N>來代替↑、↓光標鍵達到同樣目的。

當用戶連續輸入多條相同命令時，只有第一次輸入的命令作為歷史命令被命令行接口保存。

4．命令行錯誤信息

所有用戶鍵入的命令，如果通過語法檢查，則正確執行，否則向用戶報告錯誤信息，常見錯誤信息如表所示。

英文錯誤信息

錯誤原因

Unrecognized command

沒有查找到命令

沒有查找到關鍵字

參數類型錯

參數值越界

Incomplete command

輸入命令不完整

Too many parameters

輸入參數太多

Ambiguous command

輸入參數不明確

Wrong parameter found at ‘^’ position.

在’^’所指的位置發現錯誤的參數

5．命令行編輯特性

命令行接口提供了基本的命令編輯功能，支持多行編輯，每條命令的最大長度為256個字符，如表所示。

按鍵

功能

普通按鍵

若編輯緩沖區未滿，則插入到當前光標位置，并向右移動光標

退格鍵Backspace

刪除光標位置的前一個字符，光標前移

左光標鍵←或<Ctrl+B>

光標向左移動一個字符位置

右光標鍵→或<Ctrl+F>

光標向右移動一個字符位置

上光標鍵↑或<Ctrl+P>

下光標鍵↓或<Ctrl+N>

顯示歷史命令

Tab鍵

輸入不完整的關鍵字后按下Tab鍵，系統自動執行部分幫助：如果與之匹配的關鍵字唯一，則系統用此完整的關鍵字替代原輸入；如果與輸入字母匹配的關鍵字不唯一，則終端屏幕依次顯示字母匹配的關鍵字并換行顯示；如果命令字的參數不匹配，系統不作任何修改，重新換行顯示原輸入。

四.配置實例：

更改交換機名稱:

[Quidway]sysname S3026

[S3026]

查看交換機當前配置參數:

[Quidway]display current-configuration

查看交換機啟動時配置參數:

[Quidway]display saved-configuration

設置交換機管理地址:

[Quidway]interface vlan-interface 1

[Quidway-vlan-interface]ip address 211.69.0.1 255.255.255.0

保存設置:

[Quidway]quit

save

擦除舊的配置文件:

reset saved-configuration

重起交換機:

reboot
