一、CAD顯示文件缺失怎么回事？

一般出現這種「缺少SHX文件」的彈窗，都是字體缺失的問題，只要安裝相應的CAD字體文件即可解決。

不知道去哪找CAD字體？我都幫你準備好了。只要私信回復【我要2800】，就可以免費獲取2800套CAD字體，保證你裝上之后可以順利打開CAD文件，不會再出現字體缺失問題。

二、CAD圖紙打開不了怎么辦？

CAD圖紙突然打開不了，一般是這兩種情況：①CAD圖紙損壞。②低版本的CAD軟件打不開高版本CAD圖紙。

第一種情況，只能是去找之前的備份文件，CAD自動備份的文件有兩種：（*.sv$)和備份副本（*.bak），電腦中搜一下是否有這樣的文件，然后將擴展名改回DWG，用CAD打開就可以。

第二種情況，舉個例子，你的圖紙是用CAD2018做的，然后用CAD2008來打開，往往就會出現打不開的情況。怎么解決這種問題呢？將CAD版本轉換一下就可以了。

轉換方法很簡單，利用一個在線網站「迅捷CAD轉換器」就可以，百度一下網站名稱，進入網站后點擊「CAD版本轉換」。

「點擊選擇文件」將CAD圖紙上傳到網站中。

然后點擊「輸出文件版本」，選擇你電腦中現有的CAD軟件版本就行了。

最后點擊「開始轉換」，等幾秒鐘就轉換完成了。轉換后的圖紙就可以打開了。

方法一：通過CAD看圖軟件查看內容-迅捷CAD看圖

高版本CAD文件之所以打不開，就是因為文件的兼容性，改變他的兼容性就好了，這里不妨試一試“迅捷CAD看圖”電腦手機端快速高效看圖，最良心使用體驗，免費使用，解決各種dwg圖紙文件打開問題。

方法二：借助轉換器協助操作-迅捷CAD轉換器

軟件無法打開高版本，轉換為低版本格式不就可以了嗎？迅捷CAD轉換器，三步快速操作，玩轉CAD格式轉換的操作。

1.雙擊打開已經安裝的迅捷CAD轉換器進入界面，選擇CAD版本轉換功能點擊，添加要文件。

2.設置轉換文件的版本格式，擇需要的低版本格式。

3.點擊瀏覽選擇存儲路徑，然后點擊批量轉換，完成格式轉換。

方法三：在線轉換操作，無軟件安裝

如果說你懶得下載軟件，那么在線網址操作一定是最適合你的方法。

1、瀏覽器搜索CAD轉PDF在線轉換網址點擊進入

2、在界面選擇需要轉換的功能，選擇CAD版本轉換點擊。

3、進入界面選擇轉換文件的添加以及轉換版本的設置。

4、耐心等待轉換結束，選擇查看圖紙文件，將轉換完成的文件保存下載即可。

?

教你快速解決高版本CAD文件無法打開的方法就到這里啦，趕緊的get起來吧，

隨著CAD版本的更新，越來越多的高版本出現，給大家選擇更多版本使用的同時也帶來了一些問題，比如低版本CAD無法打開高版本圖紙，那么我們在用高版本的時候，怎樣設置，能夠讓它自動保存為低版本呢？

1、輸入選項快捷鍵 OP，找到打開和保存

2、打開另存為下面的下拉框，如下圖， 我們可以設置保存為2004 或者2007，這樣基本上都是能夠打開了。

3、然后我們點擊確定就可以了

結語：如果你用的是高版本CAD，建議你設置默認保存為低版本圖紙，這樣不僅方便了自己，萬一高版本報錯，可以用低版本繼續你的繪圖工作，也方便了別人看你的圖紙，一舉兩得，何樂而不為。

批量打印需要用到插件，點擊下載插件，提取碼：kgxn

操作教程

1、打開下載好的壓縮包，雙擊程序，根據提示進行安裝，安裝到最后時會提示匹配電腦上的CAD，所以需要先在電腦上安裝好CAD程序。安裝完成后，打開CAD，在命令行輸入bplot，或點擊文件菜單>批量打印，就打開批量打印界面，如下圖。如果沒有出現這個界面，需要重新安裝。

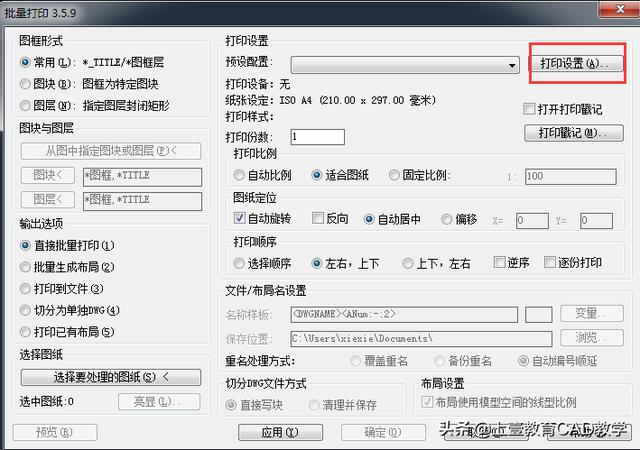

2、打開需要打印的圖紙，進入批量打印，點擊打印設置

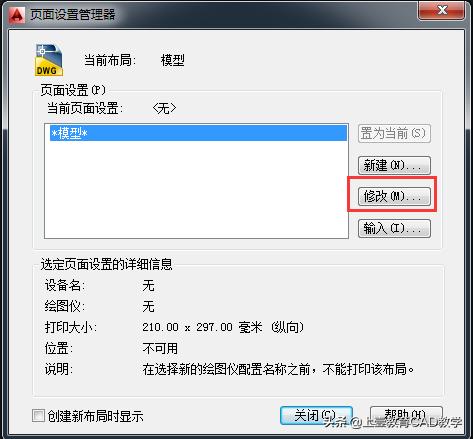

3、點擊修改

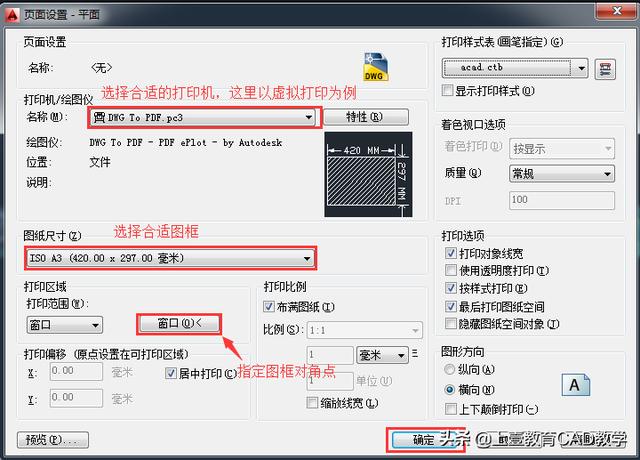

4、選擇合適打印機，圖框，指定打印區域，這里與單張打印設置是一致的，設置好后，點擊確定。

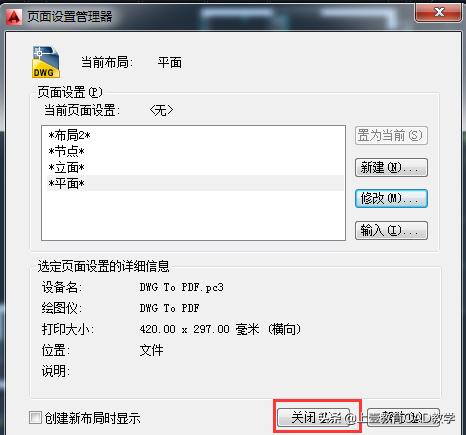

5、點擊關閉

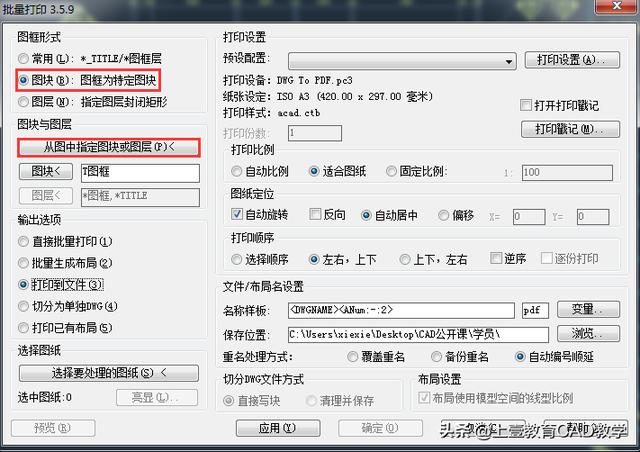

6、需要批量圖紙所選的圖框盡量以圖塊的形式或單獨圖層矩形繪制，這里以圖塊為例，然后點擊從圖紙指定圖塊或圖層，在圖紙中點擊任意圖框。

7、在輸出選項中，如果連接的是實際打印機，選擇直接批量打印，這里以虛擬打印為例，所以選擇打印到文件，并在右邊設置保存位置

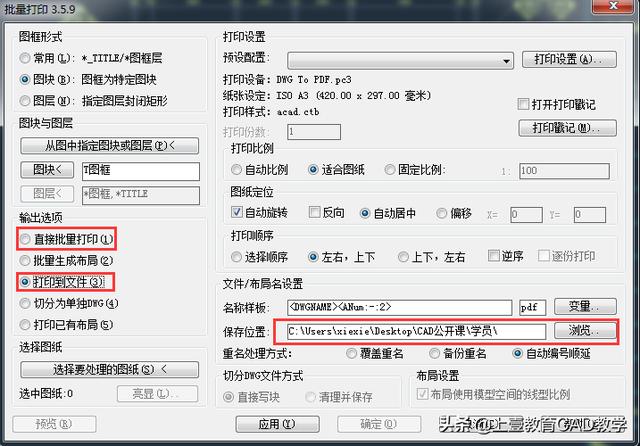

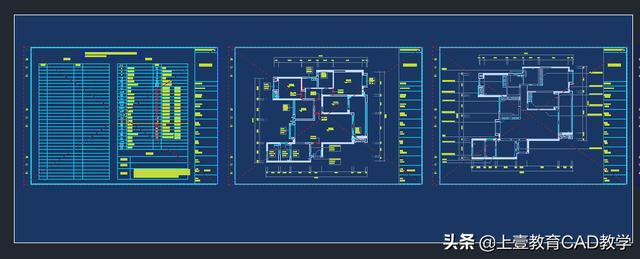

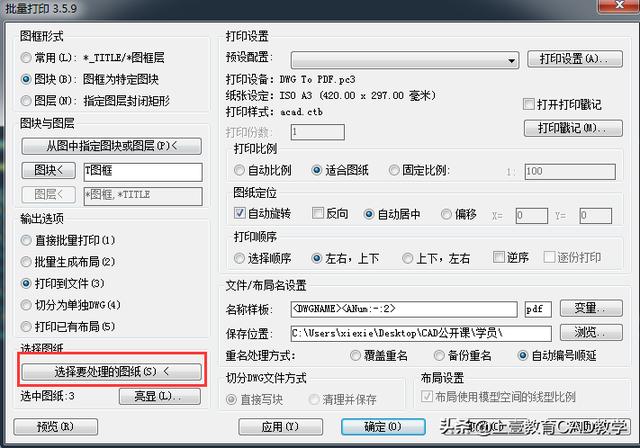

8、點擊選擇要處理的圖紙，自動調回CAD繪圖界面后，框選要打印的圖紙，空格確認，點擊確定即可進行批量打印

小編使用的是迅捷CAD轉換器，這款轉換器操作簡單，但是功能卻很強大，能滿足我們對cad文件的轉換要求。該軟件具有很好的CPU處理技術和超線程轉換技術，能跟快速完成文檔格式的轉換和版本之間的轉換，支持將CAD轉換成PDF、JPG等多種文件格式，兼容CAD各種版本的相互轉換，現在來讓小編帶你們一起來看看吧！

第一步：在電腦的瀏覽器中輸入迅捷CAD轉換器的官網網址，進入官網，將該軟件下載安裝到電腦上。

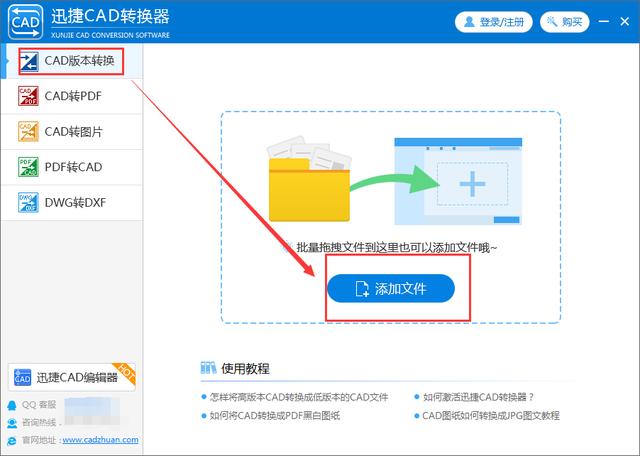

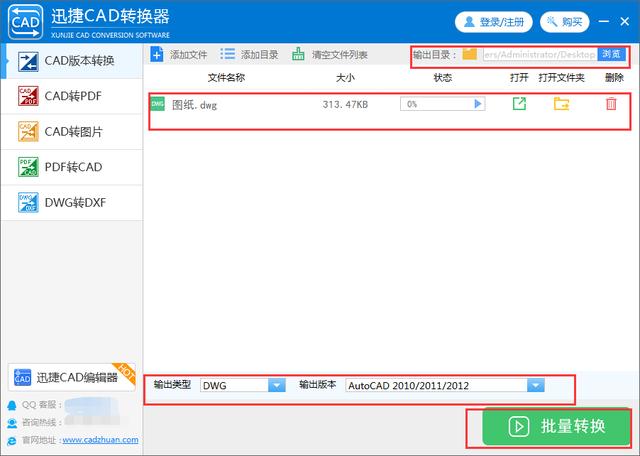

第二步：迅捷CAD轉換器下載安裝完成后，運行該軟件，在軟件操作主界面的左側，我們會看到5個功能選項“CAD版本轉換”、“CAD轉PDF”、“CAD轉圖片”、“PDF轉CAD”、”DWG轉DXF”。 我們點擊選第一個選項“CAD版本轉換”，然后點擊“添加文件”按鈕，將高版本的CAD文件添加進操作界面上。

第三步：高版本的CAD文件被添加進軟件的操作界面上后，在軟件界面下方，我們可點擊選擇文件的“輸出類型”和“輸出版本”，版本設置為低版本，還可以設置轉換文件后的儲存位置，設置好后，我們點擊“批量轉換”按鈕。

第四步：之后我們就等待迅捷CAD轉換器轉換CAD文件，當狀態為100%時，說明已經轉換完成了。我們點擊“打開”按鈕，就可以查看轉換成低版本后的CAD文件所在的儲存位置了，就可點擊查看了低版本的cad文件了。

上述就是迅捷CAD轉換器的操作步驟，我們使用該CAD轉換軟件，可輕松的將高版本的cad文件轉換成低版本的cad。僅需幾步即可簡單的解決該問題，大家可下載迅捷CAD轉換器去操作哦！

明明自己圖紙的內容不多，但導出來的文件總是會很大，也很難打開，非常占用內存~而且在傳輸的時候也很不方便，今天就來跟大家聊聊如何輕松解決這個問題，需要的話可以收藏起來以備不時之需！

一、使用快捷命令

1.PURGE命令

我們可以通過清除命令即PURGE命令來幫助我們清理一些不需要的數據。你可以直接查看一些可以清除的項目，例如一些無用的塊、圖層等，清理完成后你的文件也會相應得縮小很多。

2.WBLOCK命令

使用WBLOCK命令也可以幫助我們給CAD文件”瘦身”，可以把需要進行傳送的圖形以塊的形式產生新的圖形文件，可以在一定程度上減少文件的大小。這個方法比較適用于傳送文件或者存檔哦！

二、數據過多

1.導入過多DGN數據

如果CAD文件過大，其中有一個原因可能是導入了過多的DGN圖形數據，因此也會相應遺留很多大量這樣的數據，造成文件的內容比較多。

2.復制粘貼到新圖

如何快速解決數據過多的問題？很簡單，你只需要全選你的CAD圖紙，然后將其復制粘貼到一個新的CAD文件，最后再保存即可，這樣你的CAD文件會有所變小哦！

三、版本轉換

1.迅捷CAD轉換器

還有一個可能的原因是我們在保存CAD文件時選用了低版本的CAD，所以文件會比較大，如果想要轉換CAD版本，可以通過【迅捷CAD轉換器】來幫助我們輕松完成。

2.具體操作方法

進入軟件之后，我們選擇【CAD版本轉換】，在下方選擇輸出的類型和輸出版本，導入文件，然后選擇【批量轉換】即可，轉換成功后點擊進行預覽即可。

同時軟件還有其他不錯的功能，例如CAD轉PDF、CAD轉圖片等等，可以根據自己的需要進行選擇轉換哦！

好啦~以上就是關于CAD文件太大的解決小妙招了，如果你還有其他更好的方法，歡迎在下方留言分享，等你哦！

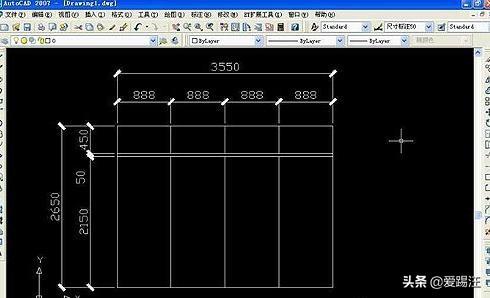

AutoCAD2007文件如何轉換成AutoCAD2005?

有三種方法：

1、用AutoCAD2007打開，點文件另存為—–另存窗口有——存儲格式—-選低版本的AutoCAD2005都可以打開的。

2、AutoCAD2007，工具—–選項—–打印和保存吧，有點忘了——–保存版本設置成低的。

3、在愛問下載個CAD版本轉換器。

補充：CAD使用小技巧

1、文字鏡像如何設置轉動與不轉動

A、在鏡像前，輸入MIRRTEXT指令

B、輸入新值0 代表不轉動;輸入新值1代表轉動

C、MIRRTEXT指令完成后，輸入MI鏡像指令就OK了

2、CAD的版本轉換

A、CAD高版本可以打開所有低版本的圖紙

B、CAD低版本不可以打開高版本的圖紙

C、高版本轉成低版本的方法，直接點擊另存為，將文件類型可以改成任意的低版本

D、將低版本轉換成高版本，就比較復雜了，需要第三方軟件，也就是版本轉換器。

3、CAD默認保存文件為低版本

A、在繪圖界面輸入OP

B、點擊打開和保存選項卡

C、在文件保存-另存為處選擇低版本就可以了

4、多段線的合并方法

A、輸入PE指令

B、選擇需合并的一條線，輸入Y,再接著輸入J

C、選擇所有需要合并的線條，就可以了

5.填充無效時的解決辦法

有的時候填充時會填充不出來，除了系統變量需要考慮外，還需要去OP選項里檢查一下。解決方法：

OP—-顯示—應用實體填充(打上勾)

6、加選無效時的解決辦法

正確的設置應該是可以連續選擇多個物體，但有的時候，連續選擇物體會失效，只能選擇最后一次所選中的物體。解決方法：

OP(選項)—選擇—SHIFT鍵添加到選擇集(把勾去掉)

用SHIFT鍵添加到選擇集“去掉勾”后則加選有效，反之加選無效。

相關閱讀：CAD中常用容易混淆的概念

1、縮放:ZOOM和SCALE

這兩個功能雖然都翻譯成縮放，但除了初學者容易混淆外，大部分用過一段CAD都應該能清楚。

Zoom(z)：是視圖縮放，在CAD中用來繪圖和觀察圖形的是一個窗口，這就相當于一個相機的鏡頭，zoom就相當于鏡頭的拉近和拉遠，雖然看到所有圖形顯示的大小變了，但圖形的實際尺寸不會發生任何變化。

Scale(sc)：這個是圖形的縮放，他會直接改變圖形的大小，而且只會改變被選中圖形的大小。而且CAD的Scale命令還比較死，只提供一個比例設置，也就是各軸向只能等比例縮放。

2、拉伸：(Stretch和Extrude)

這兩個功能也都翻譯成拉伸，不過一般人Stretch用得比較多，Extrude比較少用，倒也不會造成太多困擾。

Stretch(S)：對二維圖形局部的拉伸，通常用于改變二維圖形某個方向的尺寸，如果選擇整個圖形的話，圖形會被直接移動。

Extrude：將二維圖形拉伸成為三維模型，可以對多段線、面域等進行操作，通常用二維圖形繪制好截面，然后處理成多段線或面域，拉伸的話就給截面一個高度，還可以設置拉伸的角度。

3、 多段線線寬和對象線寬

我們在繪制多段線時可以設置線寬，另外在對象屬性中也可以設置線寬。兩個線寬有什么區別和聯系呢?

多段線線寬：多段線的線寬是以實際的圖形單位來計算的，可以利用他來繪制一些特殊的圖形，例如箭頭等，也可以利用他來控制圖形的打印線寬。 多段線的線寬因為是按圖形單位設置的，因此在打印時需要考慮比例，例如需要打印出0.3毫米寬的線，打印比例為1:100，在繪制多段線時就要把寬度設置 為30。當多段線線寬設置過小，例如設置為3，打印比例為100，計算出來的線寬是0.03，CAD會按最小線寬，通常是0.09打印。

對象線寬：所有圖形都可以設置線寬，這個線寬值主要用于控制打印，是按毫米設置的，設置為0.3，就表示0.3mm，線寬列表中已經寫明了 單位。在模型空間和布局空間中可以顯示這個線寬，但顯示的線寬都是示意性質的，及時在布局空間按頁面設置顯示也是如此，和最終打印的線寬還是不完全相同。 給圖形設置了對象線寬，并不表示打印時一定會按此線寬輸出，最終還取決于打印樣式表(CTB或STB)的設置，在打印樣式表中設置為：使用對象線寬，給對 象設置的線寬才會起作用。

如果同時設置了多段線線寬和對象線寬，將使用多段線線寬。

今天的分享就到這里了。

1.圖紙版本高于當前CAD版本

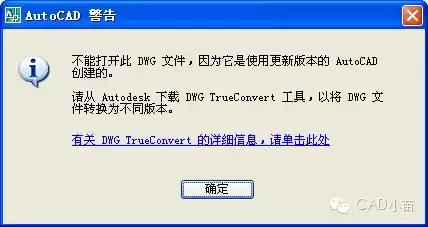

這種情況通常會出現類似以下提示：

解決辦法：

①請裝了高版本CAD的同事幫忙轉存；

②下一個最新版本的CAD，AUTOCAD高版本比較大，2個多G；

③下一款DWG圖紙轉換工具，例如AUTOCAD提供的看圖工具DWGTrueView（不過這個工具也有二三百兆）；

④也可以下載一個小一點的看圖軟件，如“e建筑”和“CAD看圖大師”，才20幾兆。不僅支持瀏覽AutoCAD、浩辰、天正、中望等CAD圖紙，還能秒速打開幾百兆的BIM模型。

2.圖紙太大，打開圖紙所需內存超出了一定范圍

打開圖紙到一定比例后軟件無響應，等待一段時間后軟件退出。如果你安裝的是32位CAD，在內存占用上升到1.3 G以上以后退出，這種情況說明圖紙比較復雜，超出了軟件承受的極限。

解決辦法：

如果經常操作類似圖紙，建議用戶安裝64位操作系統和CAD，并增加內存。

3.圖紙中有錯誤數據

圖紙中的錯誤數據來源不同，因此現象和處理方式也不完全相同。有些圖紙可以通過修復打開，有些則無法打開。如出現下圖提示框：

解決辦法：

直接在提示對話框中點“修復”按鈕即可，CAD會嘗試修復錯誤數據并打開文件。

還有種情況，有時會直接提示致命錯誤，然后軟件會直接退出，而且不同文件退出時提示的信息也不完全相同，如下圖：

解決辦法：用修復（RECOVER）命令打開圖紙，看看能不能修復錯誤并打開。

4. 圖形文件無效

如果打開圖紙后出現“圖形文件無效”的提示，通常這個文件就無藥可救了。

如果是意外導致這種情況，圖紙通常沒有辦法修復，只能找備份文件或之前自動保存的文件。如果是人為錯誤地將一些后綴，如*.dwl文件的擴展名直接改成*.dwg，*.dwl根本不是圖紙文件，改了擴展名也不能打開。這時，將文件改回原來的擴展名，找正確的圖紙原文件或備份文件打開即可。

這種情況通常會有類似提示，如下圖所示。

要知道圖紙版本是否過高，也很簡單，可以用記事本打開圖紙看一下，具體判斷方法請參看：DWG文件都有哪些版本？

解決辦法：找類似提示對話框中提到的圖紙轉換工具，安裝高版本CAD，也可以讓有高版本的同事或朋友幫轉成低版本，現在網上也有一些DWG圖紙轉換工具，還有一些瀏覽器版的應用，無需安裝軟件即可進行轉存，例如浩辰軟件的CAD看圖王瀏覽器版。

圖紙數據量太大，打開圖紙所需內存超出了一定范圍

如果打開圖紙到一定比例后軟件進入無響應狀態，等待一段時間后軟件退出。遇到這種情況可以打開任務管理器后重新進行打開圖紙，如果你安裝的是32位CAD，在內存占用上升到1.5G以上以后退出，這種情況說明圖紙比較復雜，超出了軟件承受的極限。出現這種情況的原因也不完全相同，有的就是圖形數據量大，比如大型的地形圖，有些可能是圖中有一些特殊的數據占用大量內存。

為什么CAD圖紙很小，卻打開操作很慢、占用內存很多？

解決辦法：如果經常操作類似圖紙，建議用戶安裝64位操作系統和CAD，并增加內存，這樣可以很好地解決這個問題。

圖紙中有錯誤數據

圖紙中的錯誤數據來源不同，因此現象和處理方式也不完全相同。有些圖紙可以通過修復打開，有些則無法打開。

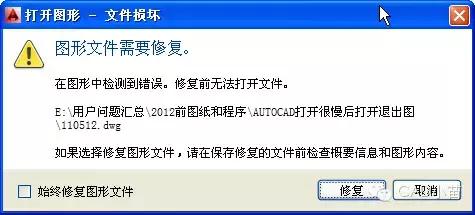

有時會出現提示框直接告訴我們圖形文件需要修復，如下圖所示。

解決辦法:如果出現上述提示，直接在提示對話框中點“修復”按鈕即可，CAD會嘗試修復錯誤數據并打開文件。

還有時會直接提示致命錯誤，然后軟件會直接退出，而且不同文件退出時提示的信息也不完全相同，如下圖所示。

也許這個提示對于開發分析錯誤有幫助，可以定位錯誤的位置并修改程序，但對于我們普通的使用者來說就沒有什么意義了。

解決辦法：用修復（RECOVER）命令再打開圖紙試試，看看能不能修復錯誤并打開。如果修復時還是出現這種提示并退出也不要完全放棄，你可以讓同事、朋友用其他高版本的CAD修復打開試試，如果其他版本能打開，另存一下，看看你的CAD是否能打開。如果各個版本都無法修復，那就只能找找前一個能打開的版本了。

從CAD保存文件的流程了解恢復文件的方法

圖形文件無效

如果打開圖紙的時候出現“圖形文件無效”的提示，通常這個文件就無藥可救了，如下圖所示。

出現這種情況的原因可能有兩種：意外和人為。

所謂意外，就是圖形文件在保存、拷貝、下載等過程中因為磁盤壞道、斷電等意外原因導致文件損壞、不完整。

解決辦法：這種情況的話圖紙通常沒有辦法修復，只能找備份文件或之前自動保存的文件了?；謴蛡浞菸募蜃詣颖４嫖募姆椒ㄕ埧粗跋嚓P的文章：CAD出現錯誤異常后，如何恢復圖紙。

人為的我也遇到過好幾次，但他們并不是故意的，只是對CAD的相關文件不了解，錯誤地將一些后綴，如*.dwl文件的擴展名直接改成*.dwg，或直接將*.dxf直接改成*.dwg。*.dwl根本不是圖紙文件，改了擴展名也不能打開。DXF雖然是圖紙文件，可以打開后另存為DWG，但直接改擴展名是無法打開的。

解決辦法：將文件改回原來的擴展名，找正確的圖紙原文件或備份文件打開。

CAD軟件或系統環境的原因

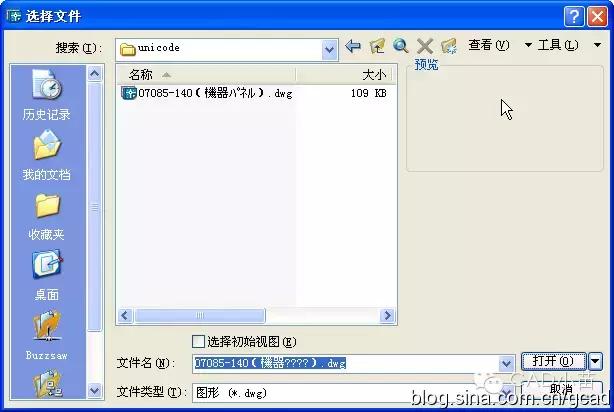

假如你用的是CAD低版本，比如AUTOCAD2007以下版本或浩辰CAD8之前的版本，這些軟件是非UNICODE軟件，無法識別其他語言的特殊字母，例如要在中文操作系統打開一張日文文件名圖紙時，在打開對話框的文件名一欄中有些字符會顯示為問號，點“打開”按鈕后軟件會提示不識別或無反應，如下圖所示。

解決辦法：將文件名修改成中文或英文打開，或者安裝安裝支持UNICODE的CAD版本。

除了上述問題外，還有一些其他原因可能導致打不開圖紙，例如安裝了天正插件等在打開圖紙時會起作用的工具或插件、CAD安裝不完整等等，因為類似原因導致個別圖紙打不開的情況比較少見，需要具體情況具體分析，這里就不再列舉了。如果大家遇到其他類似問題并有好的解決方法希望能分享一下。

如果你打開一張圖紙，顯示以上對話框，那就說明圖紙是用較高的版本CAD畫的，保存的時候沒有降版本，所以你的CAD會打不打開此圖紙，那么如何解決呢？

方法一：安裝高版本CAD另存為低版本圖紙

如果你電腦配置可以，建議裝個高版本CAD，然后把圖紙另存為低版本圖紙

方法二：用版本轉換軟件轉

這種方法比較適合電腦配置不高不想裝高版本或者怕麻煩的學員，這里我們可以下載一個版本轉換軟件，把圖紙版本轉成低版本

1、把需要轉換的圖紙放進轉換軟件里面

2、這里可以預覽圖紙內容

3、點擊另存為

4、這里可以選擇保存圖紙的格式跟版本，一般選擇07就可以了。

5、這樣低版本CAD就可以打開了
